Problembeschreibung:

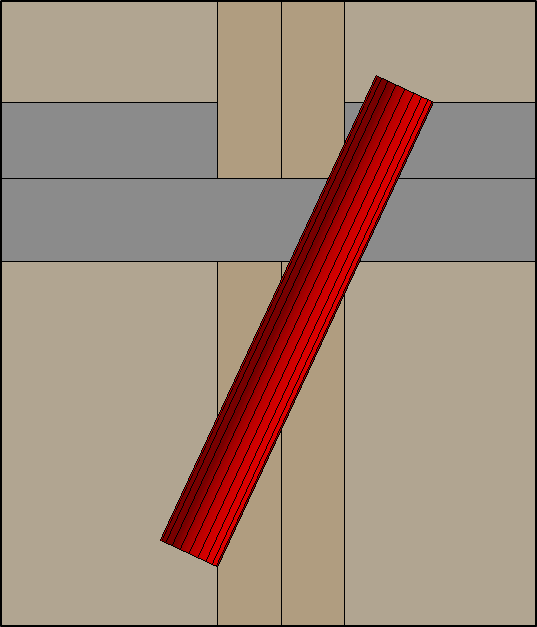

Dieser Beitrag zeigt, wie eine schräge Bohrung durch einen Fußboden dargestellt werden kann.
Troubleshooting:
1. Öffnung platzieren
- Öffnen Sie das Modell der oberen Etage.

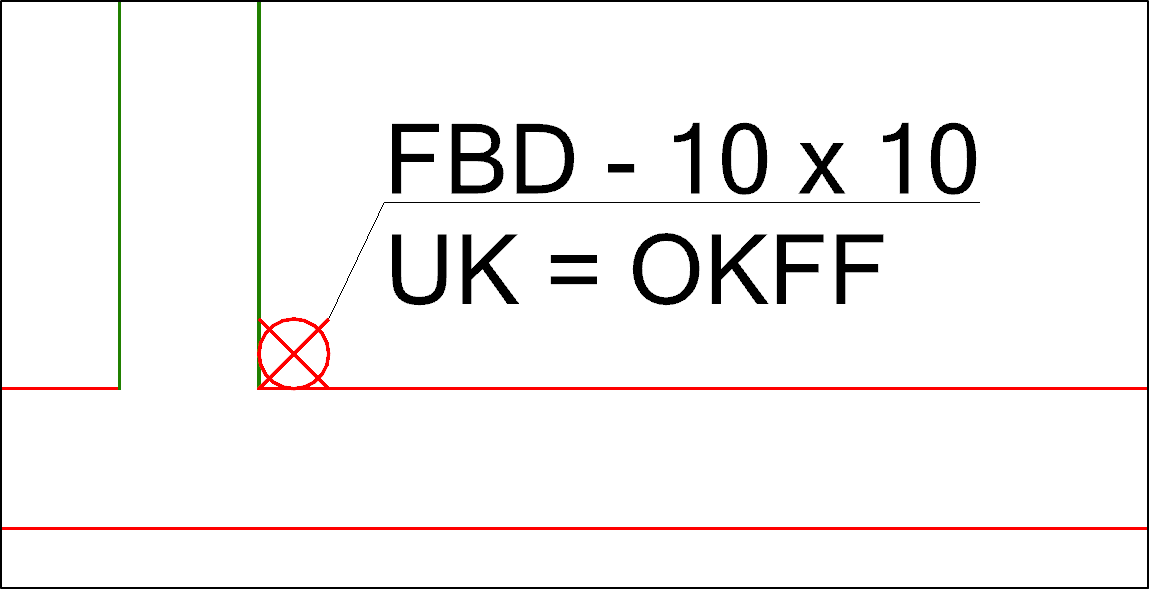

- Platzieren Sie die Bohrung an der gewünschten Position.
2. Öffnung neigen
- Wechseln Sie in die 3D-Ansicht.

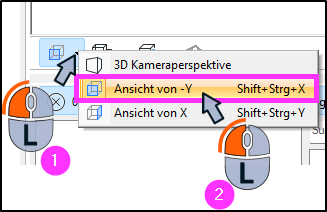

- Und stellen Sie hier eine Ansicht ein, welche Ihnen das Einstellen und die Darstellung des Winkels der Öffnung ermöglicht.

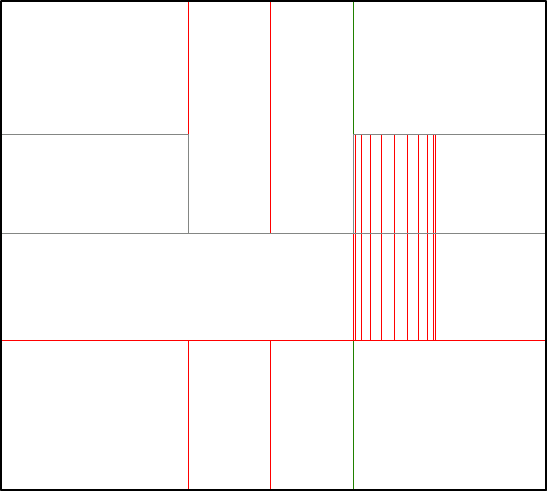

- Im Beispiel Ansicht von -Y.
- Im Beispiel Ansicht von -Y.

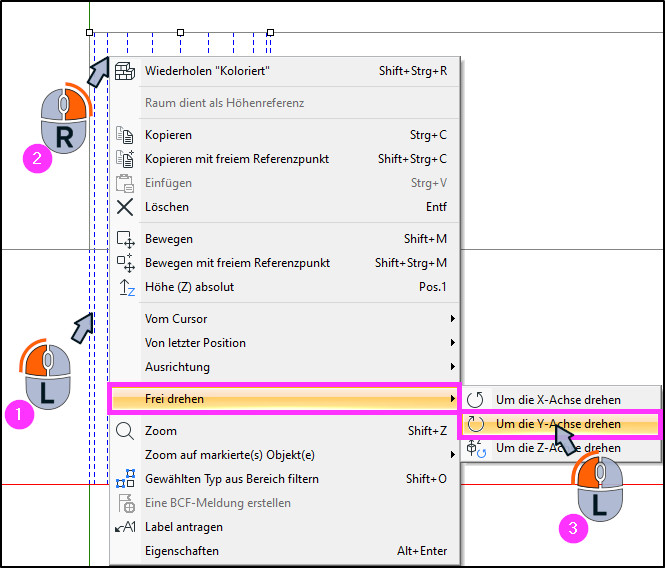

- Markieren Sie die Öffnung (1).
- Klicken Sie mit Rechts (2).
- Und wählen Sie aus dem Kontextmenü den Eintrag Um die Y-Achse drehen (3).
- Entsprechend der zuvor eingestellten Ansicht von -Y.
- Entsprechend der zuvor eingestellten Ansicht von -Y.
- Sie haben nun die Möglichkeit, den Winkel der Öffnung festzulegen.

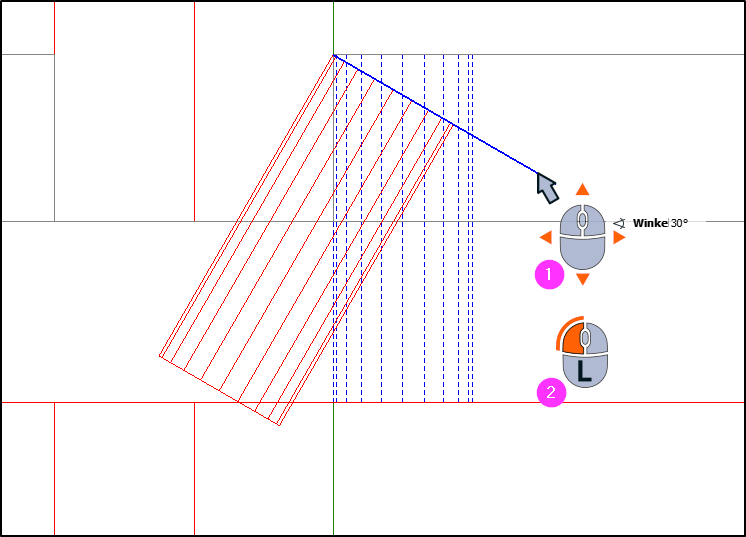

- Entweder durch Bewegen der Maus (1) und abschließendem Linksklick (2).

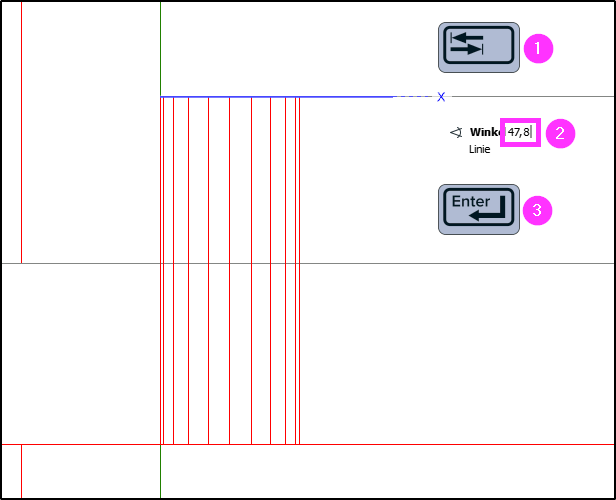

- Oder durch Drücken der Tabulator-Taste (1), Eingabe eines Wertes (2) und abschließendem Bestätigen mit Enter (3).
- Entweder durch Bewegen der Maus (1) und abschließendem Linksklick (2).
3. Länge der Öffnung anpassen
Der Einfachheit halber verwenden wir hier Hilfslinien. Mehr zum Thema siehe hier: Hilfsgeometrie nutzen.
- Generieren Sie eine Hilfslinie, um die benötigte Länge exakt messen zu können.

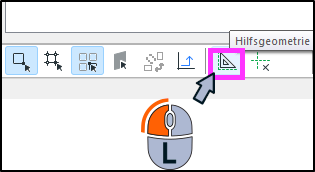

- Aktivieren Sie hierfür die Hilfsgeometrie.

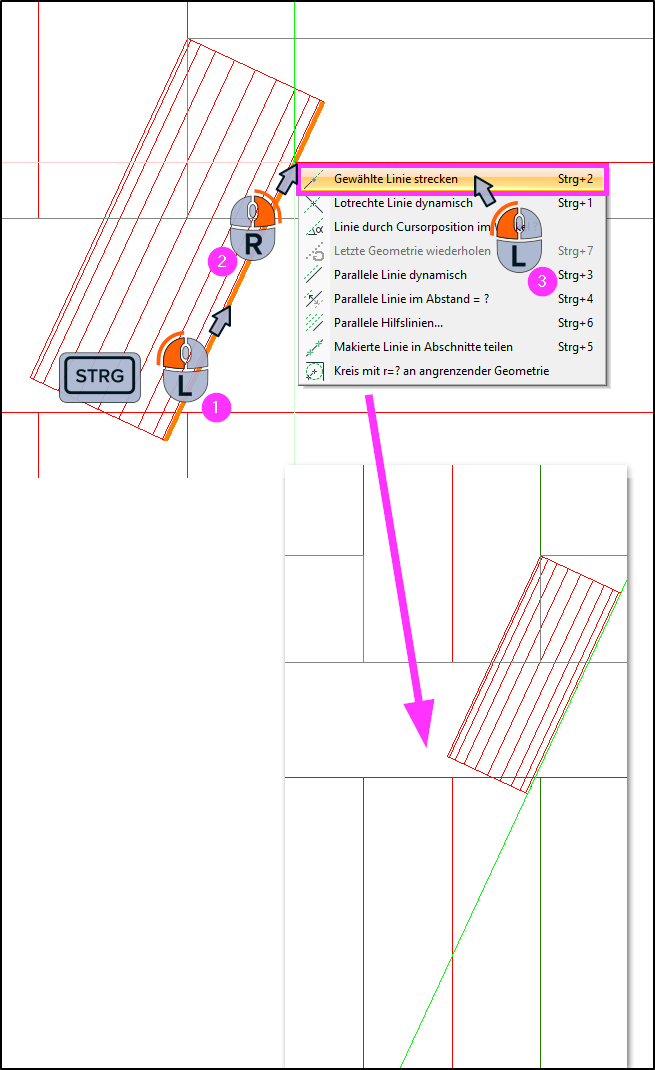

- Bewegen Sie die Maus mit gedrückter Strg-Taste auf eine relevante Linie der Öffnung (1).
- Diese wird hervorgehoben.
- Klicken Sie die rechte Maustaste (2).
- Und wählen Sie aus dem Kontextmenü Gewählte Linie strecken (3).

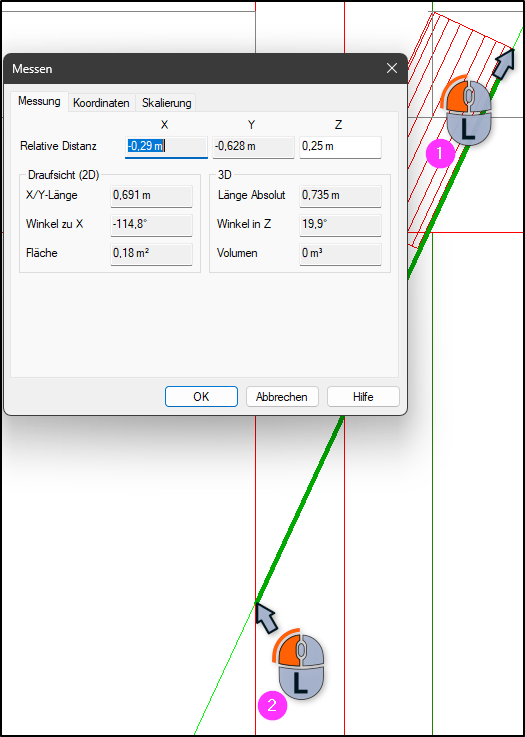

- Klicken Sie auf das Messen-Tool.
- Messen Sie die Länge, welche der Durchbruch haben muss.
- Im Beispiel ist dies die Distanz zwischen Oberkante Öffnung bis zur linken Seite der Wand im unteren Geschoss.
- Im Beispiel ist dies die Distanz zwischen Oberkante Öffnung bis zur linken Seite der Wand im unteren Geschoss.

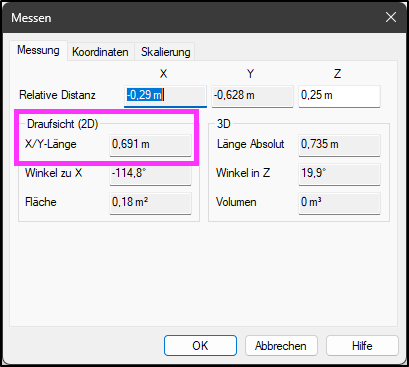

- Der relevante Wert ist Draufsicht (2D) > X/Y-Länge.
- Schließen Sie das Messergebnis mit OK.

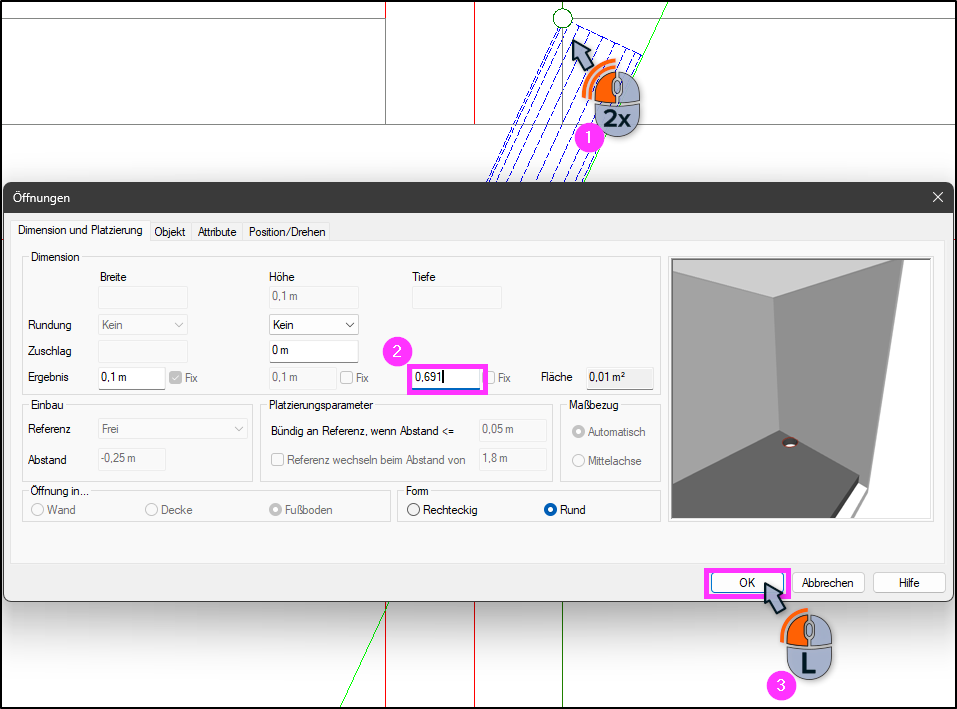

- Öffnen Sie die Eigenschaften der Öffnung, indem Sie diese doppelt anklicken (1).
- Tragen Sie den gemessenen Wert der X/Y-Länge bei Höhe ein (2).
- Und bestätigen Sie mit OK (3).
3. Position der Öffnung anpassen
Um den Durchbruch nun noch bündig zum Fußboden im oberen Geschoss zu positionieren, muss dieser vertikal verschoben werden.

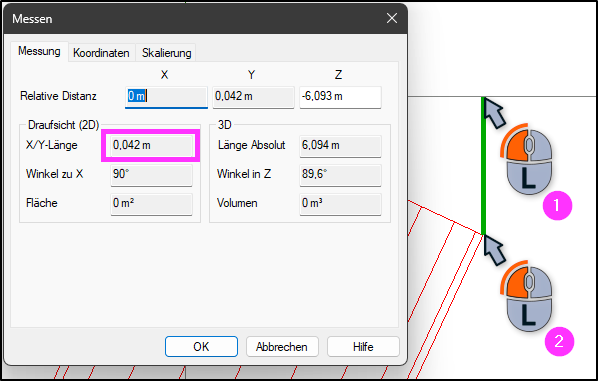

- Messen Sie die Distanz, um welche die Bohrung verschoben werden muss.
- Im Beispiel Oberkante Öffnung zu Oberkante Fußboden.
- Im Beispiel Oberkante Öffnung zu Oberkante Fußboden.

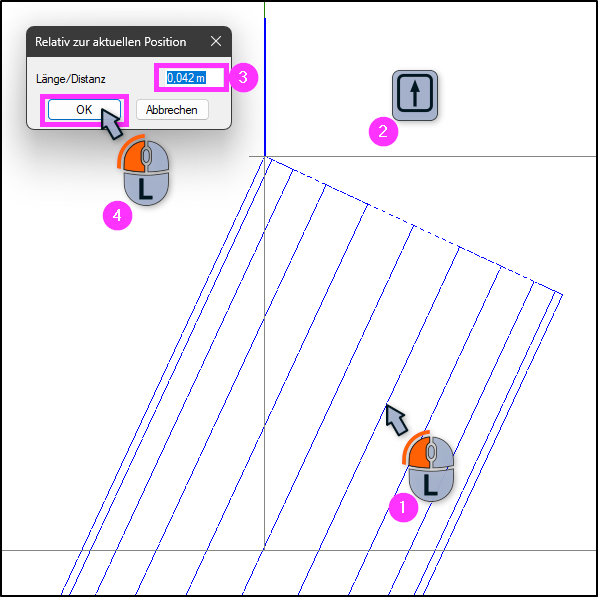

- Markieren Sie den Durchbruch (1).
- Und drücken Sie die Pfeiltaste hoch (2).
- Geben Sie den gemessenen Wert ein (3).
- Und bestätigen Sie OK (4).
