| gültig für | Version | ab 17 | Modus | beide |
Problembeschreibung

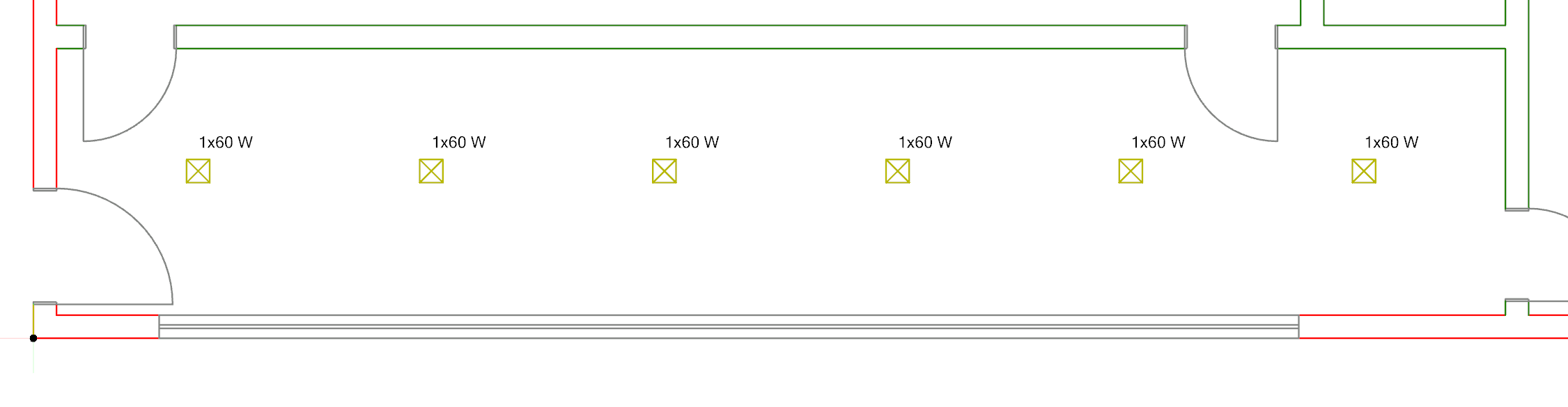

Objekte, wie z.B. Leuchten, sollen symmetrisch auf einer Linie platziert werden. Wie muss vorgegangen werden?
Troubleshooting
Objekte platzieren
- Auswahl des benötigten Artikels aus der
- Artikeldatenbank (Klassischer Modus), bzw.
- Produktbibliothek (OPEN BIM).

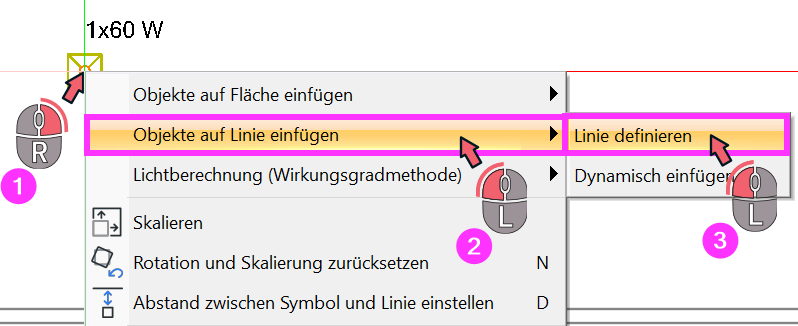

- Rechtsklick im Arbeitsmodell (1).
- Auswahl von Objekt auf Linie einfügen (2).
- Und danach Linie definieren (3).

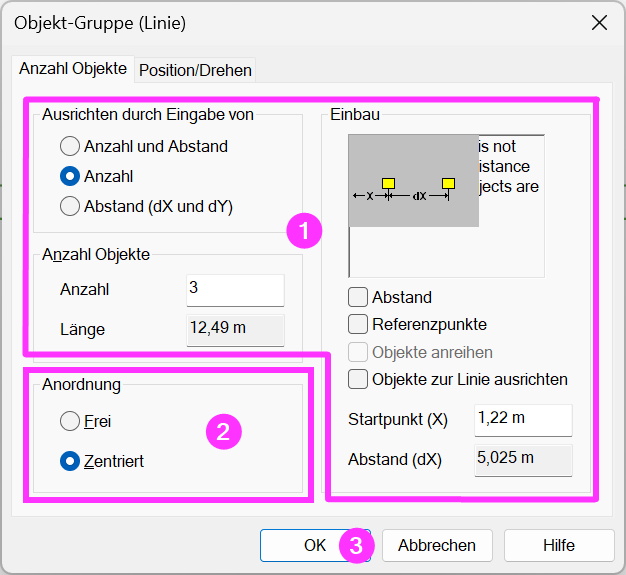

- Nach Definition der Linie, durch Klicken auf Start- und Endpunkt, öffnet sich ein Dialog.
- Dieser bietet verschiedene Einstellungsmöglichkeiten für Anzahl und Position der Objekte (1).
- Solange Zentriert aktiviert ist (2), werden die Objekte unabhängig von diesen Einstellungen zentriert eingefügt.
- Änderungen werden umgehend im Arbeitsmodell als Vorschau angezeigt.
- Abschließen der Positionierung mit OK (3).
Platzierung anpassen

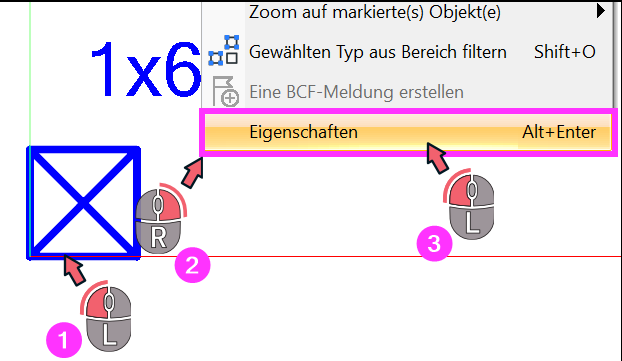

- Rechtsklick auf die eingefügte Objektgruppe.
- Auswahl der Eigenschaften im Kontextmenü.
