Freie Objektnummerierung im OPEN BIM Modus

Aktualisiert
gültig für  Version  ab 20 Modus  OPEN BIM



Problembeschreibung

Dieser Beitrag veranschaulicht, wie Sie im OPEN BIM-Modus eine freie Nummerierung im Modell platzieren können.

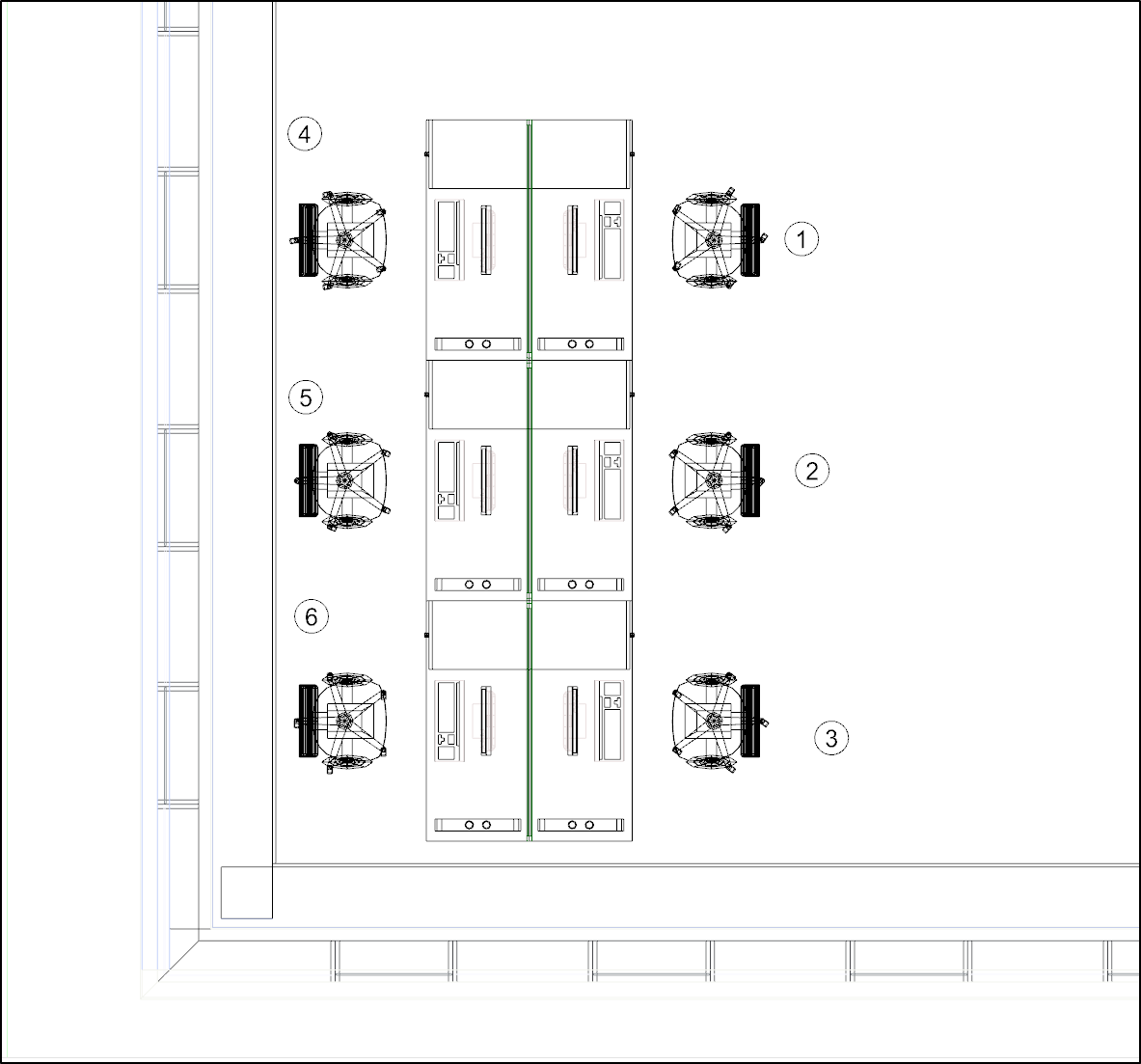

Grundriss eines Büroraums mit zwei gegenüberliegenden Vierer-Schreibtischinseln in der Mitte, jeweils mit Monitoren und Arbeitsflächen, und sechs nummerierten Einzelarbeitsplätzen mit Drehstühlen entlang der beiden Längsseiten.

Dies ist sinnvoll, wenn Sie z. B. eine DWG-Datei importieren und die darin enthaltenen Symbole nummerieren möchten.


Troubleshooting

1. Platzierung der freien Nummerierung

  • Öffnen Sie die Funktion Marker. Sie finden diese im Menüpunkt Kennzeichnung.

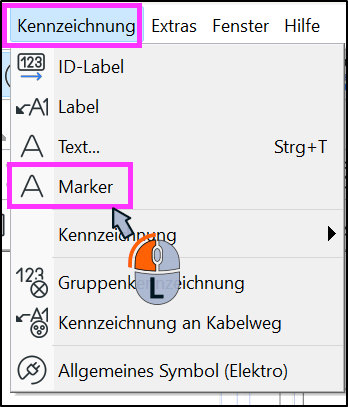

    Deutsche DDScad-Menüleiste mit geöffnetem Menü „Kennzeichnung“, in dem der Befehl „Marker“ mit Mauszeiger hervorgehoben ist, um die Auswahl dieses Beschriftungswerkzeugs zu zeigen.

  • Definieren Sie die freie Nummerierung nach Ihren Anforderungen. Klicken Sie anschließend auf OK.

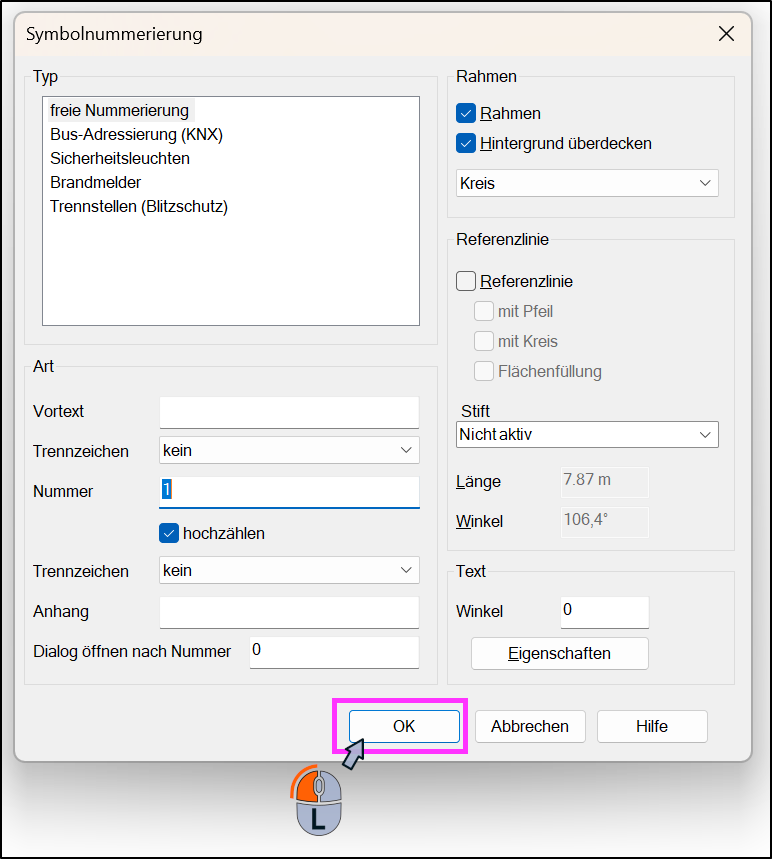

    Dialogfenster „Symbolnummerierung“ in einer CAD-Software mit ausgewähltem Typ „freie Nummerierung“. Im Bereich „Art“ ist Nummer „1“ mit aktivierter Option „hochzählen“ eingestellt. Unten ist die Schaltfläche „OK“ pink markiert, ein Symbol für einen Linksklick zeigt, dass diese Taste bestätigt werden soll.

  • Platzieren Sie die freie Nummerierung mit einem Linksklick an der gewünschten Stelle.

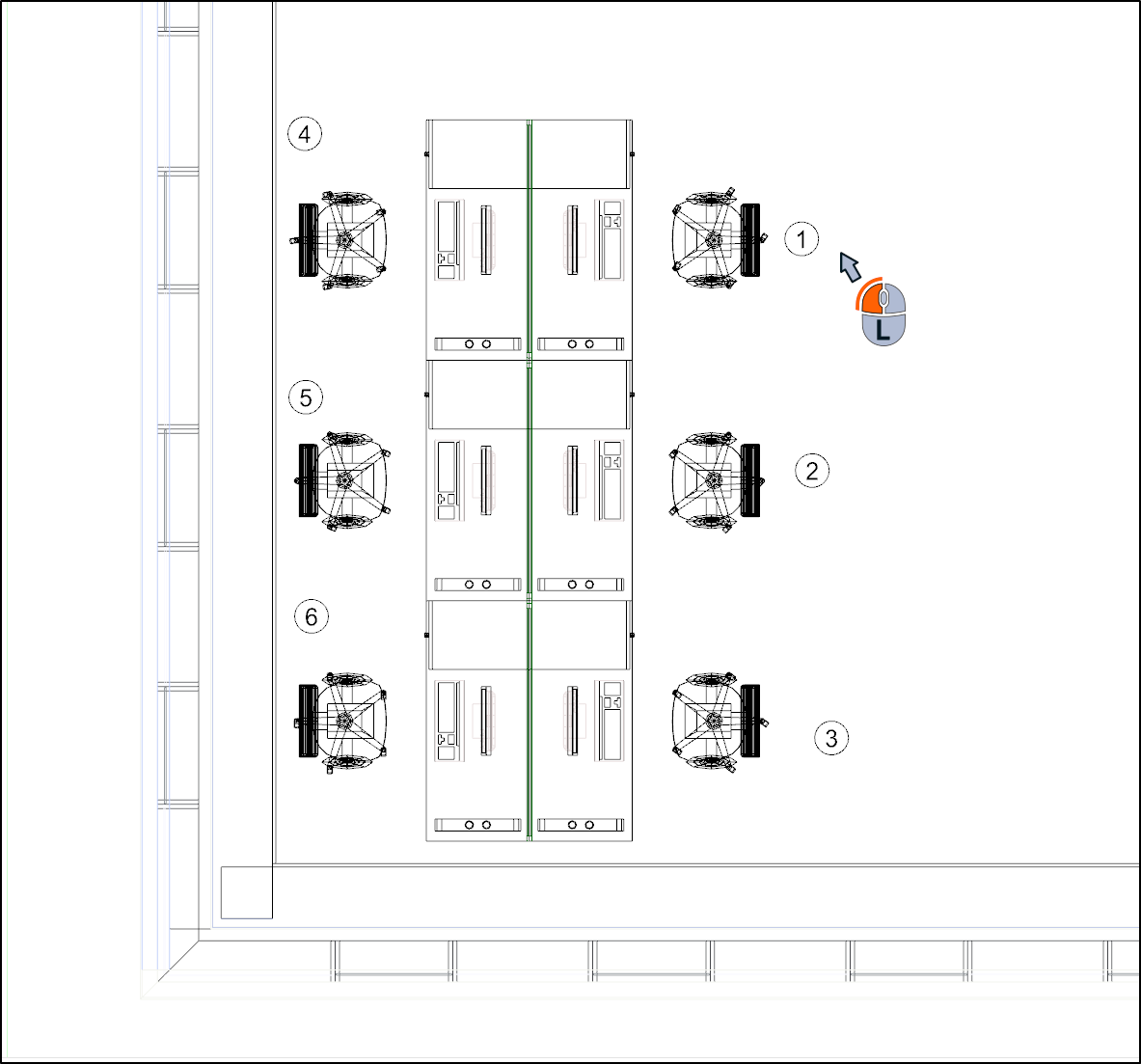

    Grundriss eines Büroraums in Draufsicht mit zentraler Doppelreihe von sechs Schreibtischen, seitlich angeordneten Arbeitsplätzen mit Stühlen und Monitoren, nummerierten Arbeitsplätzen 1–6 und hervorgehobenem Platz 1 mit Maussymbol für einen Befehlsschritt.
