Problembeschreibung
Objekte, wie z.B. Leuchten, sollen symmetrisch auf einer Fläche platziert werden. Wie muss vorgegangen werden?
Troubleshooting
Objekte platzieren
- Auswahl des benötigten Artikels aus der
- Artikeldatenbank (Klassischer Modus), bzw.
- Produktbibliothek (OPEN BIM).

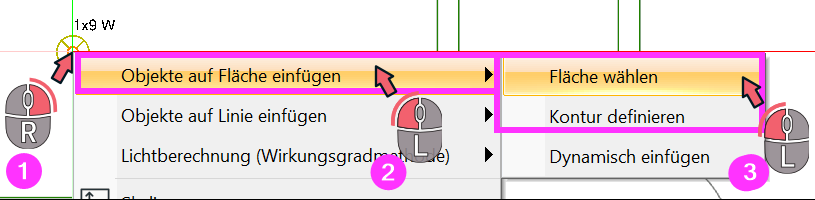

- Rechtsklick im Arbeitsmodell (1).
- Auswahl von Objekt auf Fläche einfügen (2).
- Und danach
- Fläche wählen (etwa bei vorhandenem Gebäudemodell oder IFC-Modell) oder
- Kontur definieren, um eine Fläche zu erstellen.

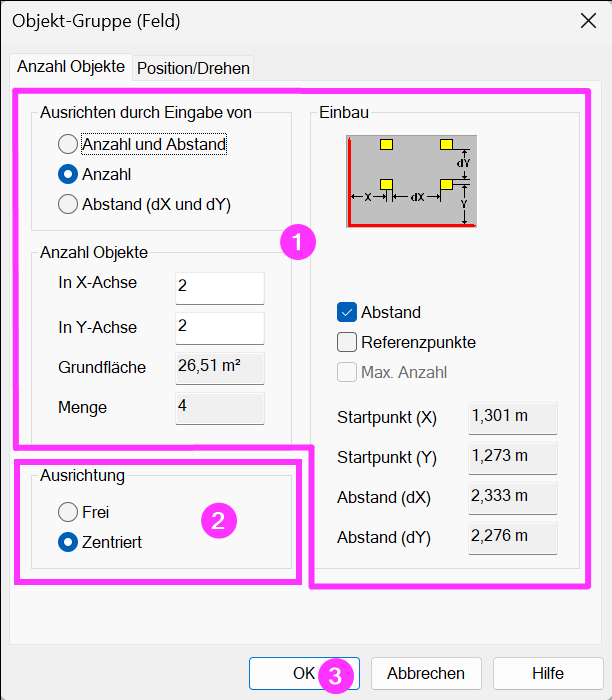

- Nach Definition oder Auswahl einer Fläche öffnet sich ein Dialog.
- Dieser bietet verschiedene Einstellungsmöglichkeiten für Anzahl und Position der Objekte (1).
- Solange Zentriert aktiviert ist (2), werden die Objekte unabhängig von diesen Einstellungen zentriert eingefügt.

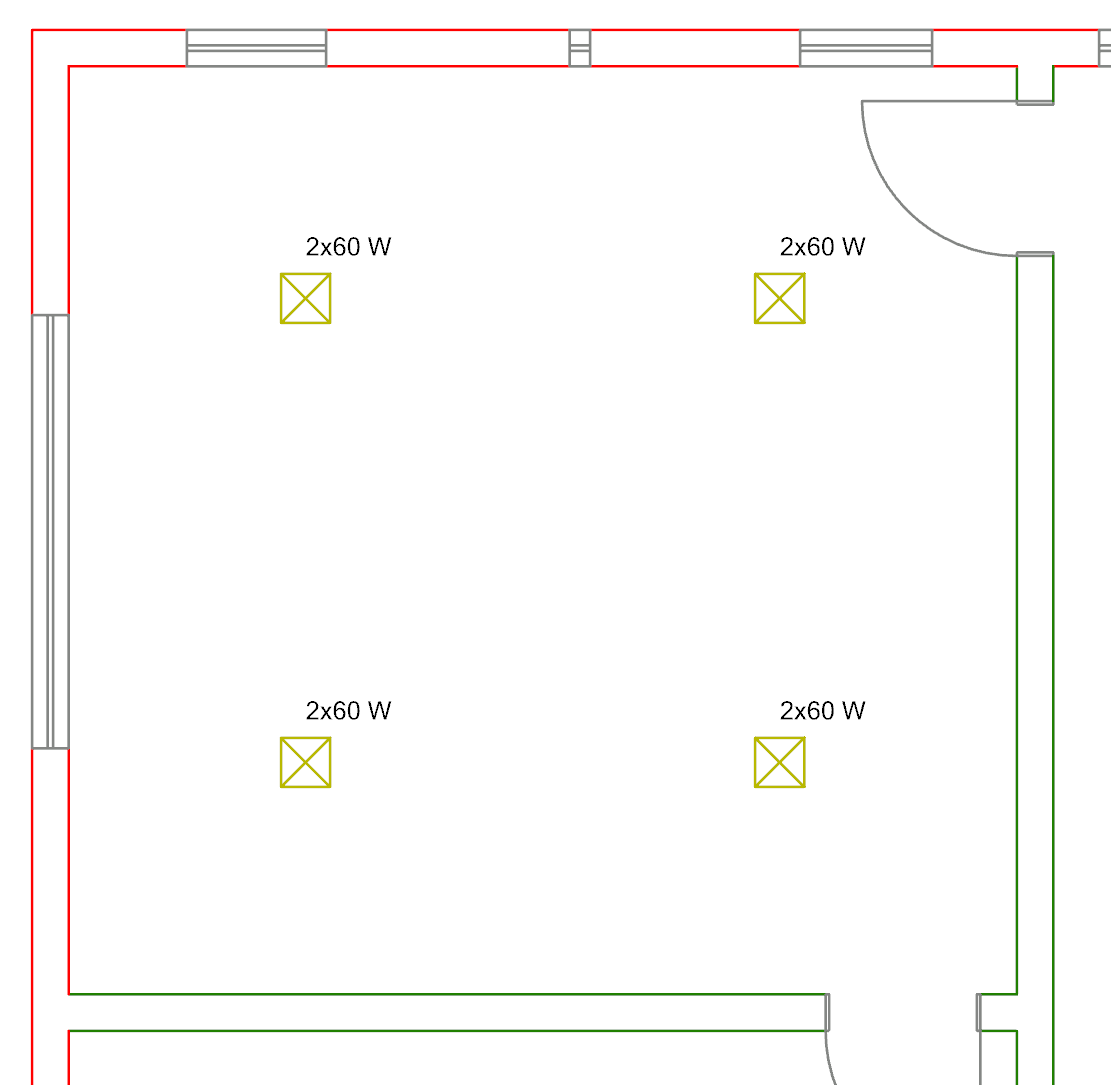

- Änderungen werden umgehend im Arbeitsmodell als Vorschau angezeigt.
- Abschließen der Positionierung mit OK (3).
- Die Positionierung kann durch Doppelklick auf die eingefügte Objektgruppe angepasst werden.
Platzierung anpassen

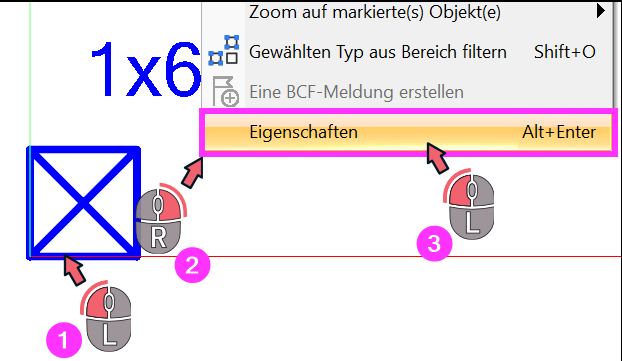

- Rechtsklick auf die eingefügte Objektgruppe.
- Auswahl der Eigenschaften im Kontextmenü.
