Raum schließt mit Dach ab

Aktualisiert
gültig für Version ab 14Modus Beide

.

Problembeschreibung

Dieser Beitrag soll veranschaulichen, wie ein Raum mit dem Dach abschließen kann.

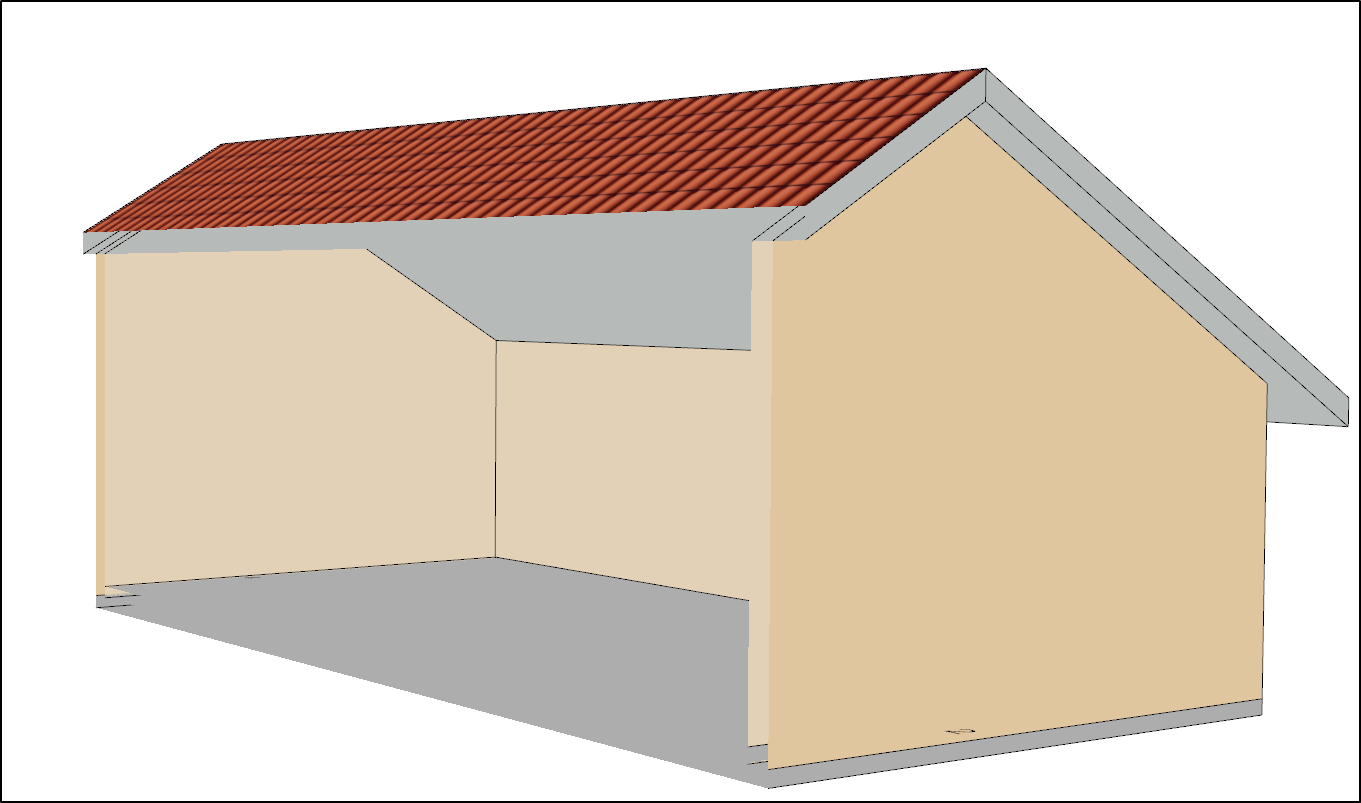

3D Schnittdarstellung eines einfachen rechteckigen Gebäudes in Archicad mit geneigtem Satteldach und roten Ziegeln; eine Seitenwand fehlt, sodass die innere Dachschräge, Wände und die graue Bodenplatte sichtbar sind.

Troubleshooting

In einem Gebäude befindet sich mindestens ein Raum und ein Dach. Der Raum soll keine Decke besitzen, sondern direkt mit dem Dach abschließen.


1. Voraussetzung

  • Es muss ein Gebäude, ein Dach und mindestens ein Raum gezeichnet sein

    Grundrissansicht eines rechteckigen Raums in Archicad mit doppeltem roten Rand als Wandkontur; die Wände sind an den Seiten mit den Geschossmarkierungen 1, 2, 3 und 4 beschriftet.


2. Einstellungen im Raum

  • Wählen Sie die Funktion Raum

    DDScad-Symbolleiste mit drei Haus-Icons; das rechte Symbol für die kombinierte Schnitt‑ und Grundrissdarstellung eines Geschosses ist mit einem pinken Rahmen hervorgehoben.

  • Klicken Sie in den Raum. Die Eigenschaften des Raumes werden geöffnet

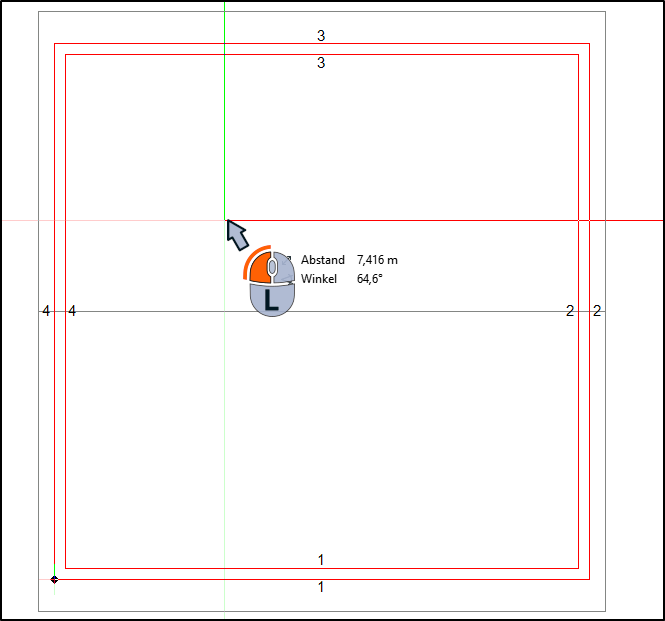

    DDScad-Grundriss mit rechteckigem Raum und roten Wandkonturen; ein grüner Lotstrahl und ein horizontaler Hilfslinienstrahl kreuzen sich, während das Tracking-Fenster Abstand 7,416 m und Winkel 64,6° neben dem Cursor anzeigt.

  • Setzten Sie den Haken bei der Checkbox Raum schließt mit Dach ab

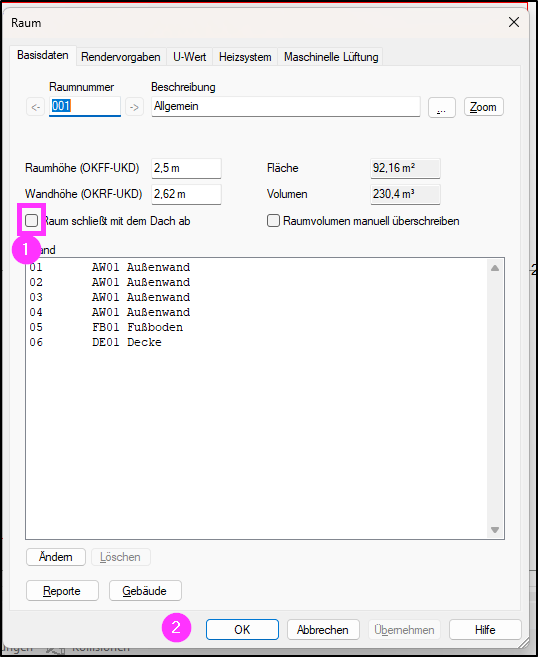

    DDScad Dialog „Raum – Basisdaten“ mit Raumnummer 001 und Beschreibung „Allgemein“; pink markiert sind das Kontrollkästchen „Raum schließt mit dem Dach ab“ (1) und die Schaltfläche „OK“ unten (2).


3. Ergebnis



  • Der Raum schließt mit dem Dach ab

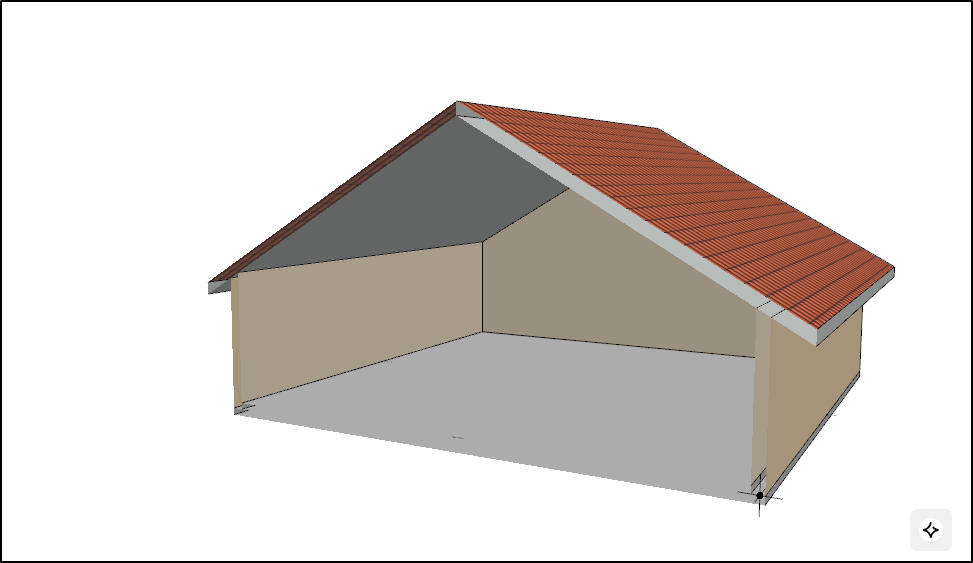

    3D-Schnittansicht eines einfachen Gebäudes in Archicad mit rotem Satteldach; eine Längswand ist entfernt, sodass die innere Dachschräge, geschlossene Giebelwand und graue Bodenplatte vollständig sichtbar sind.
