| gültig für | Version | ab 14 | Modus | beide |
Problembeschreibung

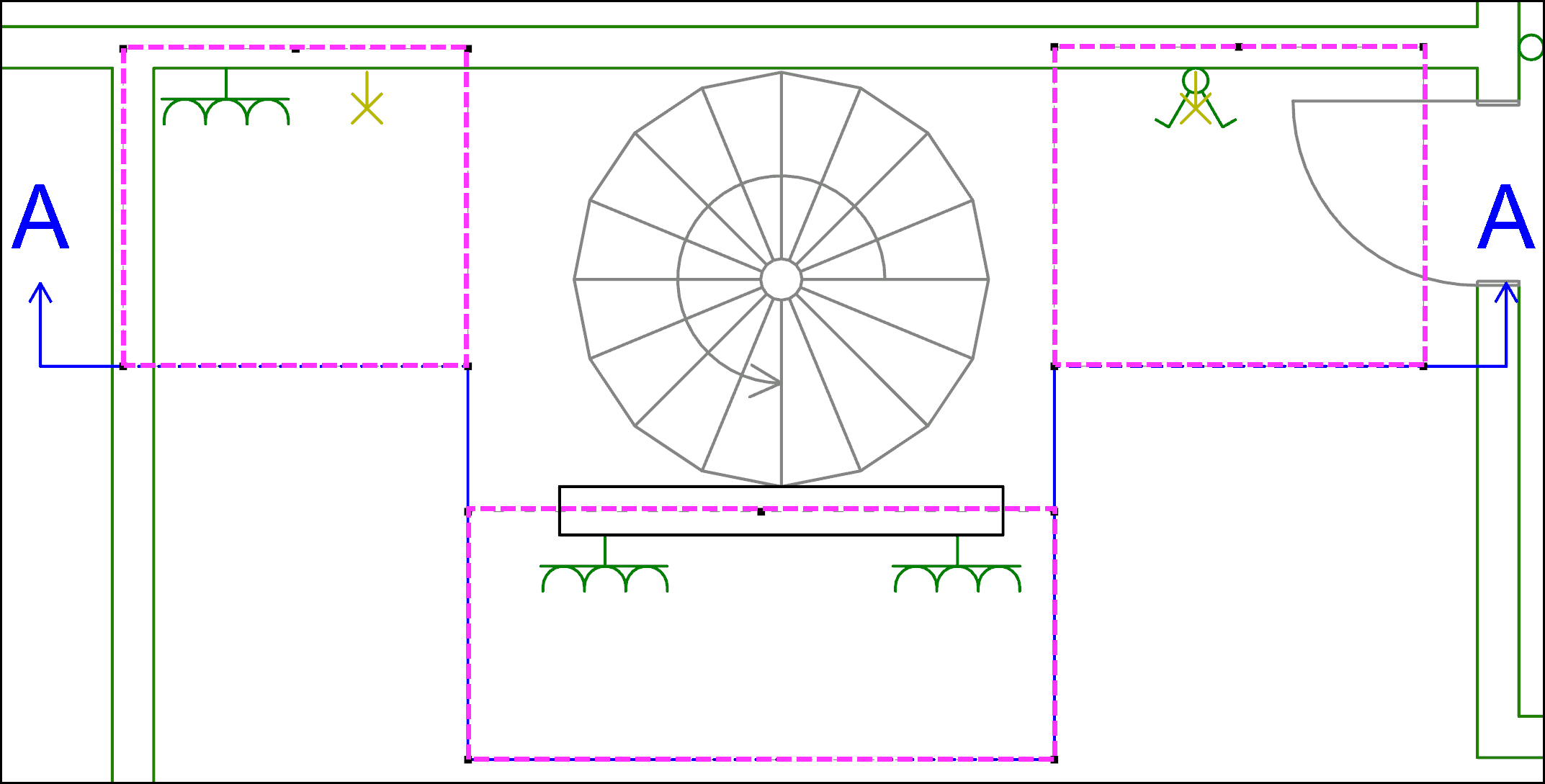

In diesen Situationen bietet sich ein mehrteiliger Schnitt an:
- Der direkte Blick auf die gewünschte Ansicht wird durch störende Objekte blockiert.
- Die Blicktiefe muss in verschiedenen Abschnitten unterschiedlich sein.
Troubleshooting
- Wählen Sie das Werkzeug Schnitte.

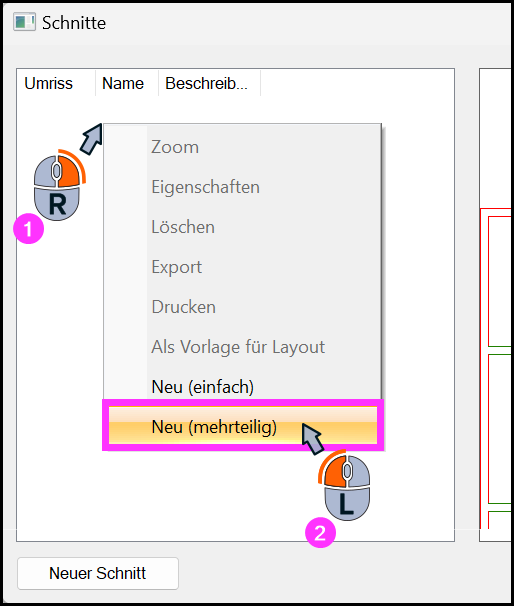

- Klicken Sie mit der rechten Maustaste auf die Liste der Schnitte (1) und wählen Sie im Kontextmenü Neu (mehrteilig) (2).

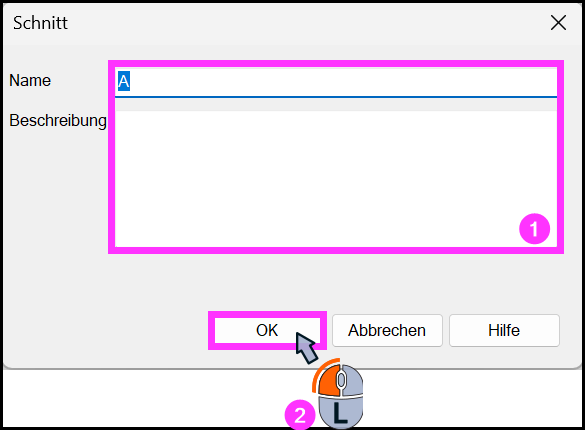

- Es öffnet sich ein Dialog, in dem Sie Name und Beschreibung ändern oder eingeben können.
- Bestätigen Sie mit OK.

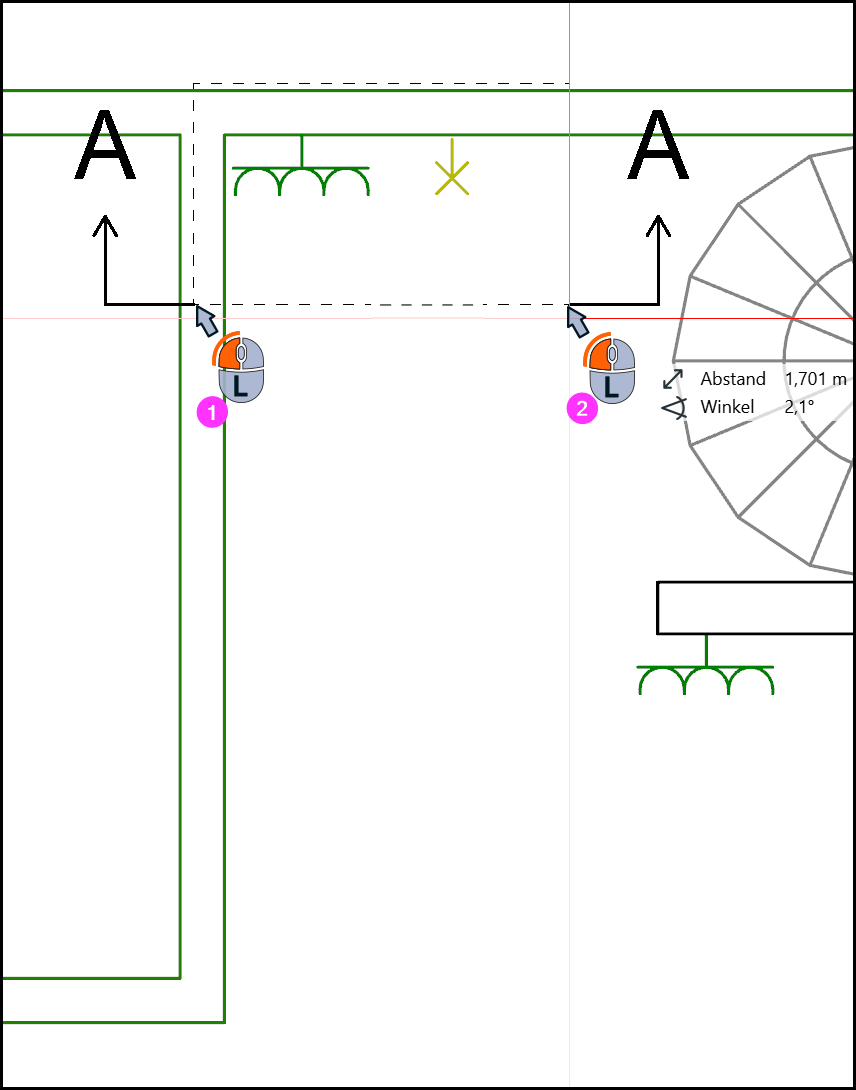

- Definieren Sie jeweils mit Linksklick den Start- und Endpunkt des ersten Abschnitts.

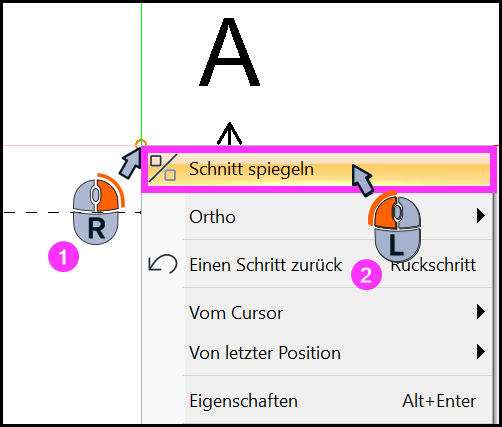

- Falls erforderlich, können Sie anschließend die Blickrichtung ändern, indem Sie mit der rechten Maustaste klicken und im Kontextmenü den Eintrag Schnitt spiegeln wählen.
- Falls erforderlich, können Sie anschließend die Blickrichtung ändern, indem Sie mit der rechten Maustaste klicken und im Kontextmenü den Eintrag Schnitt spiegeln wählen.

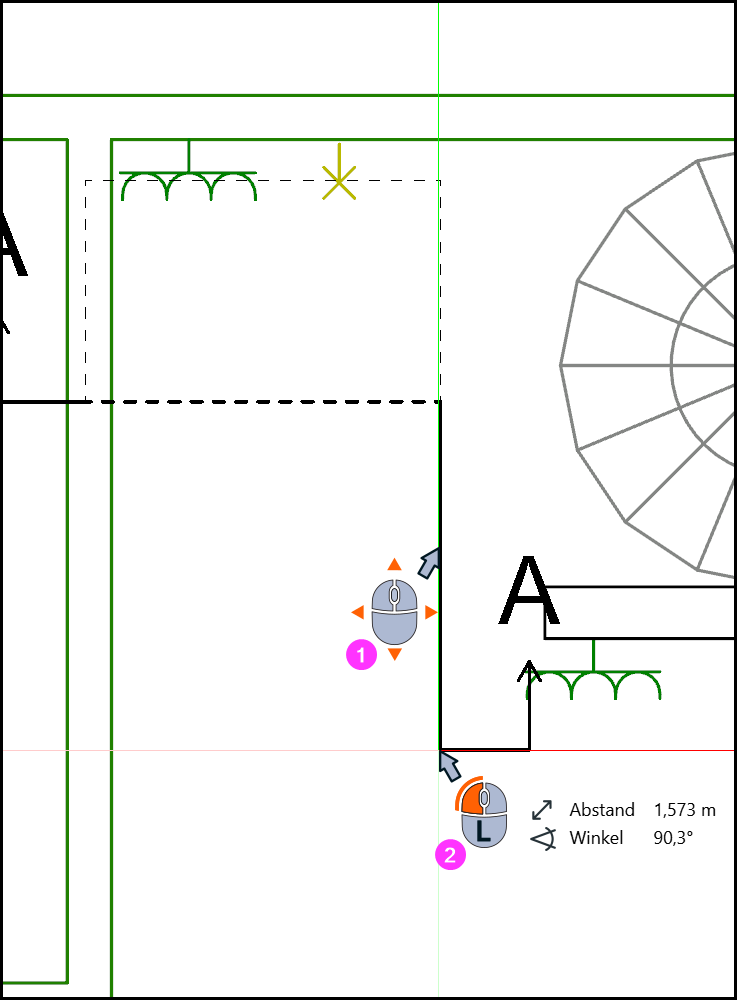

- Definieren Sie den Versatz in der Schnittlinie mit Linksklick.

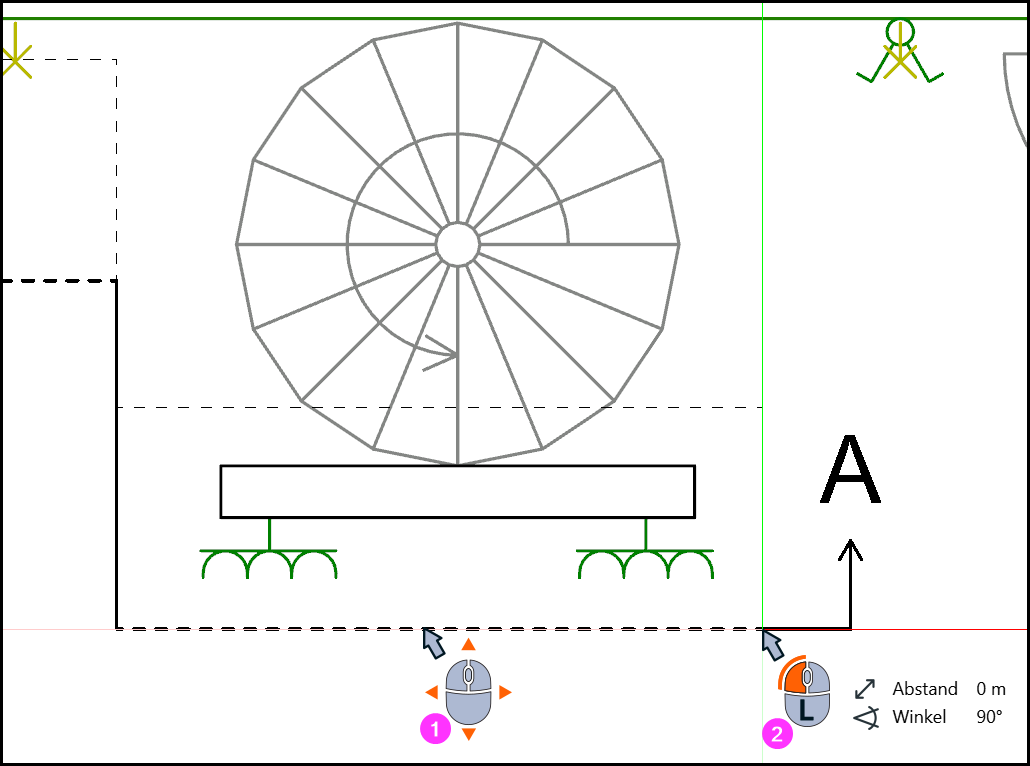

- Definieren Sie den Endpunkt dieses Abschnitts.
- Wiederholen Sie dies für notwendige weitere Abschnitte.
- Beenden Sie die Funktion schließlich mit Enter.

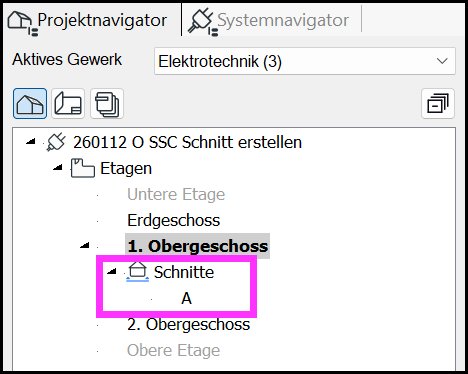

- Die erstellten Schnitte stehen nun im Projektnavigator zur Verfügung.
2. Blicktiefe anpassen
Falls der im Schnitt sichtbare Inhalt nicht dem gewünschten Ergebnis entspricht, kann die Blicktiefe angepasst werden.

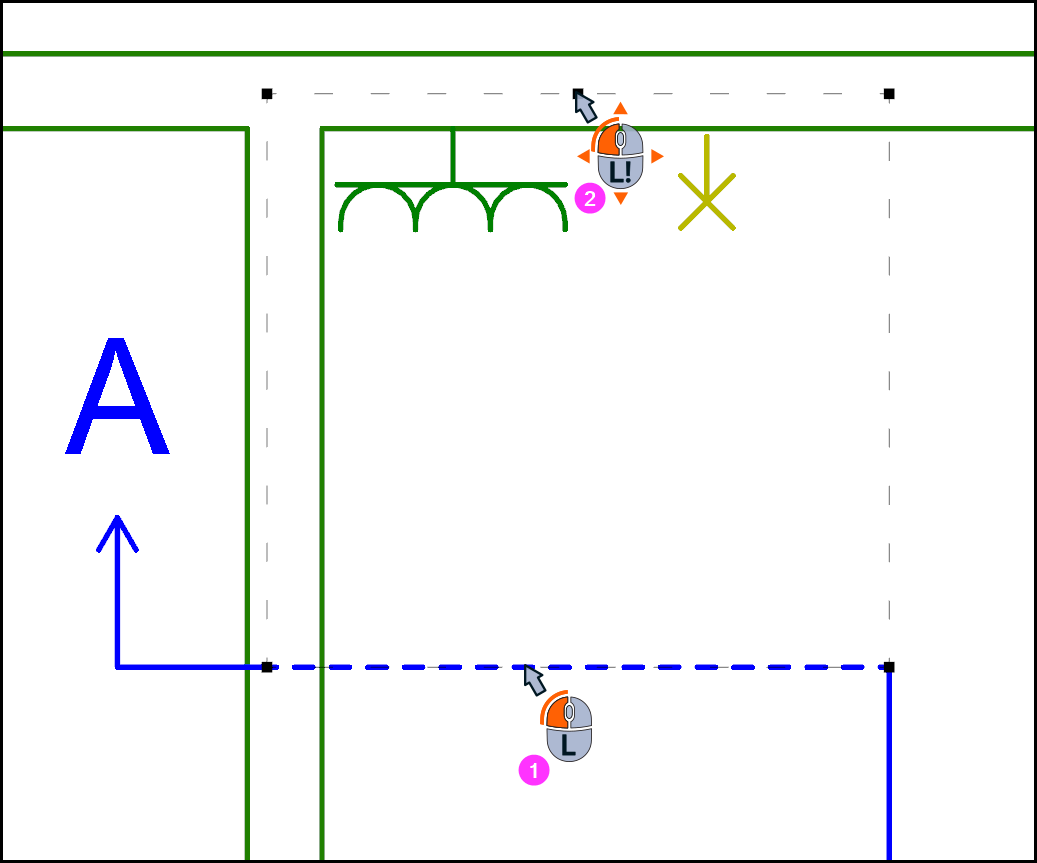

- Klicken Sie den Ausschnitt im Arbeitsmodell an.
- Verschieben Sie die Knoten des gestrichelten Rahmens.
