| gültig für | Version | ab 14 | Modus | beide |
Problembeschreibung
Wie Zwischendecke nur in einen Teil eines Raumes einfügen?
Troubleshooting

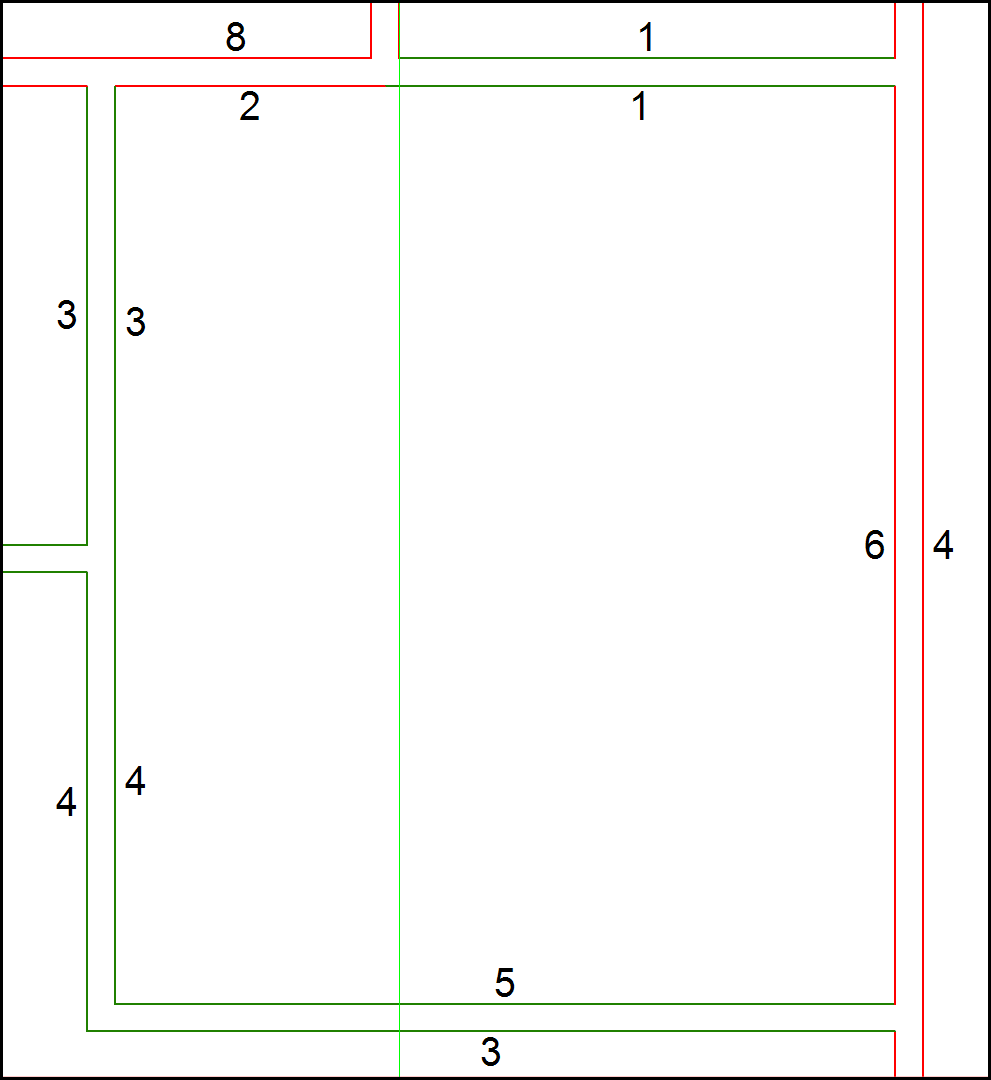

In diesem Raum soll nur der Teil rechts der Hilfslinie mit einer Zwischendecke ausgestattet werden.
Um das mit dieser Methode umzusetzen, müssen zwei Räume erstellt werden.
1. Raum löschen und neue erstellen
- Markieren Sie den vorhandenen Raum und löschen Sie diesen.

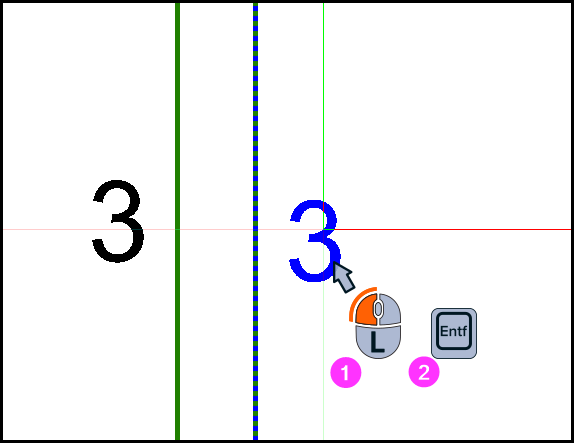

- Klicken Sie hierfür auf eine der betreffenden Wandnummern (1) und betätigen Sie die Löschen-Taste (2).
- Bestätigen Sie die folgende Abfrage mit Ja.
- Wählen Sie das Werkzeug Raum und zeichnen Sie zwei Räume entsprechend Ihrer Vorgaben.
- Beginnen Sie mit dem Raum, der keine Zwischendecke erhalten soll.
2. Zwischendecke einfügen
- Wählen Sie nun das Werkzeug Abgehängte Decke.

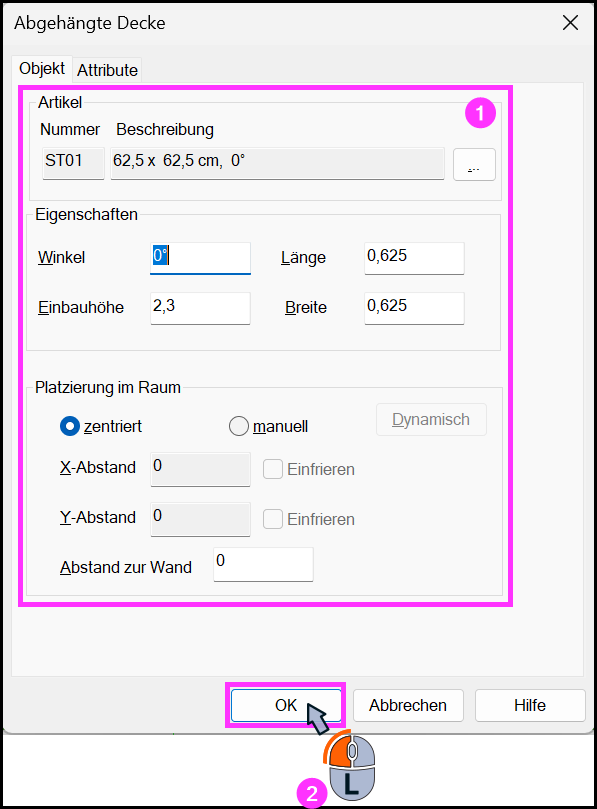

- Passen Sie gegebenenfalls die Einstellungen für die abgehängte Decke an.

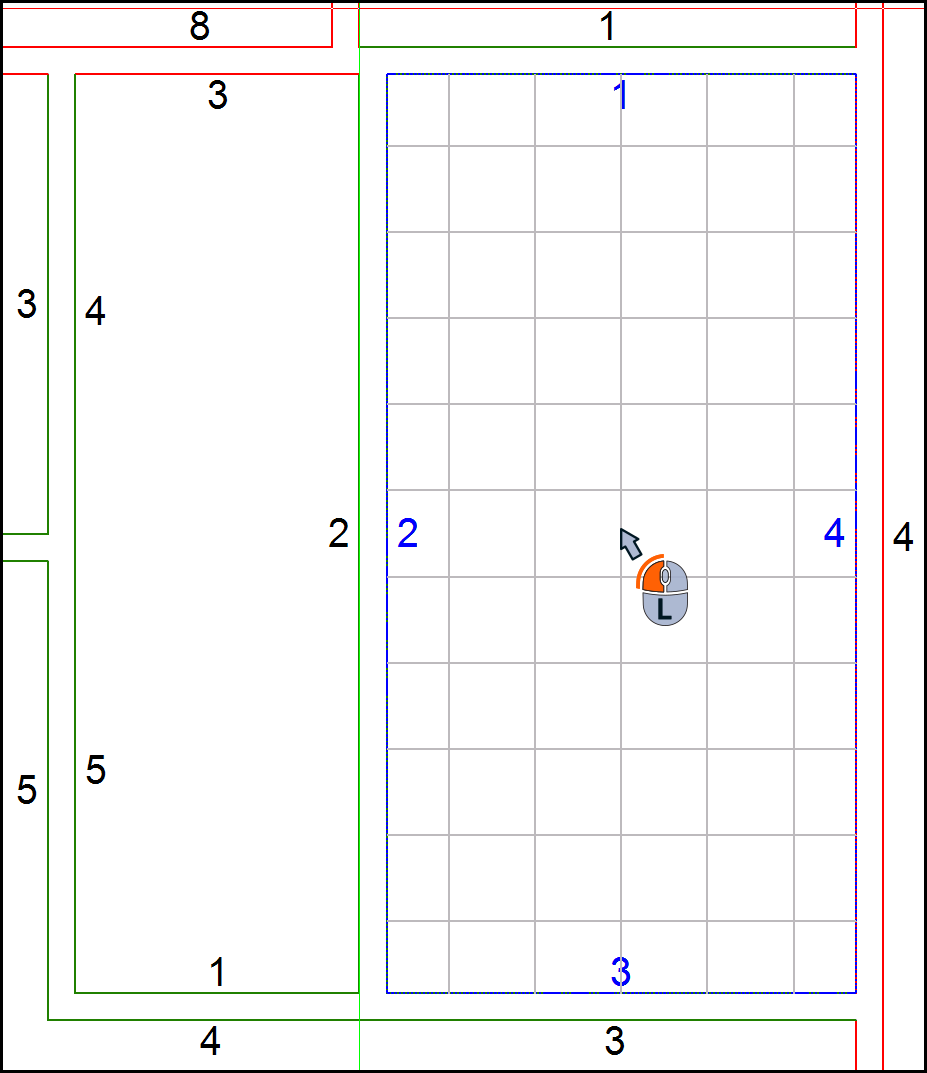

- Platzieren Sie die abgehängte Decke im gewünschten Bereich.
3. Trennwand bearbeiten
- Wählen Sie das Werkzeug Tür.

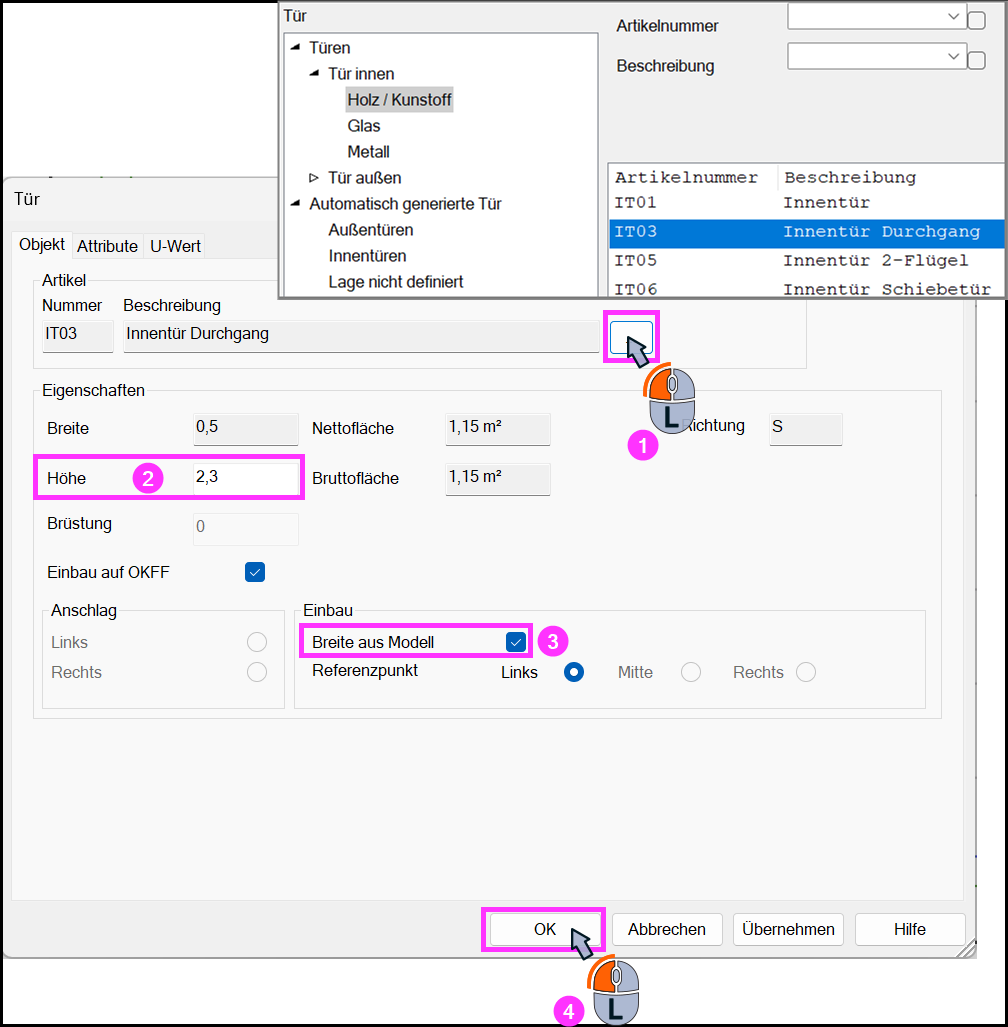

- Aktivieren Sie den Artikel Innentür Durchgang (1).
- Geben Sie bei Höhe den Wert ein, der der Einbauhöhe der Zwischendecke entspricht (2).
- Aktivieren Sie bei Einbau die Option Breite aus Modell (3).
- Bestätigen Sie dies mit OK (4).

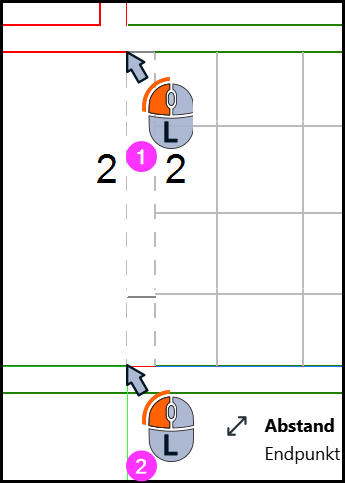

- Zeichnen Sie den Durchgang über die gewünschte Breite oder über die gesamte Wand.

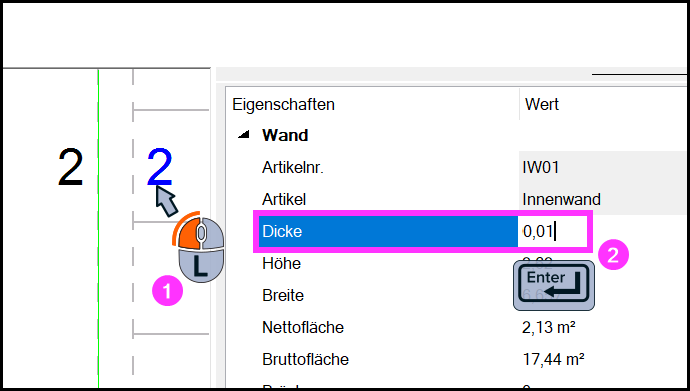

- Markieren Sie abschließend die Wand auf der Seite mit der Zwischendecke (1) und geben Sie eine Dicke von 0,01 m ein (2).

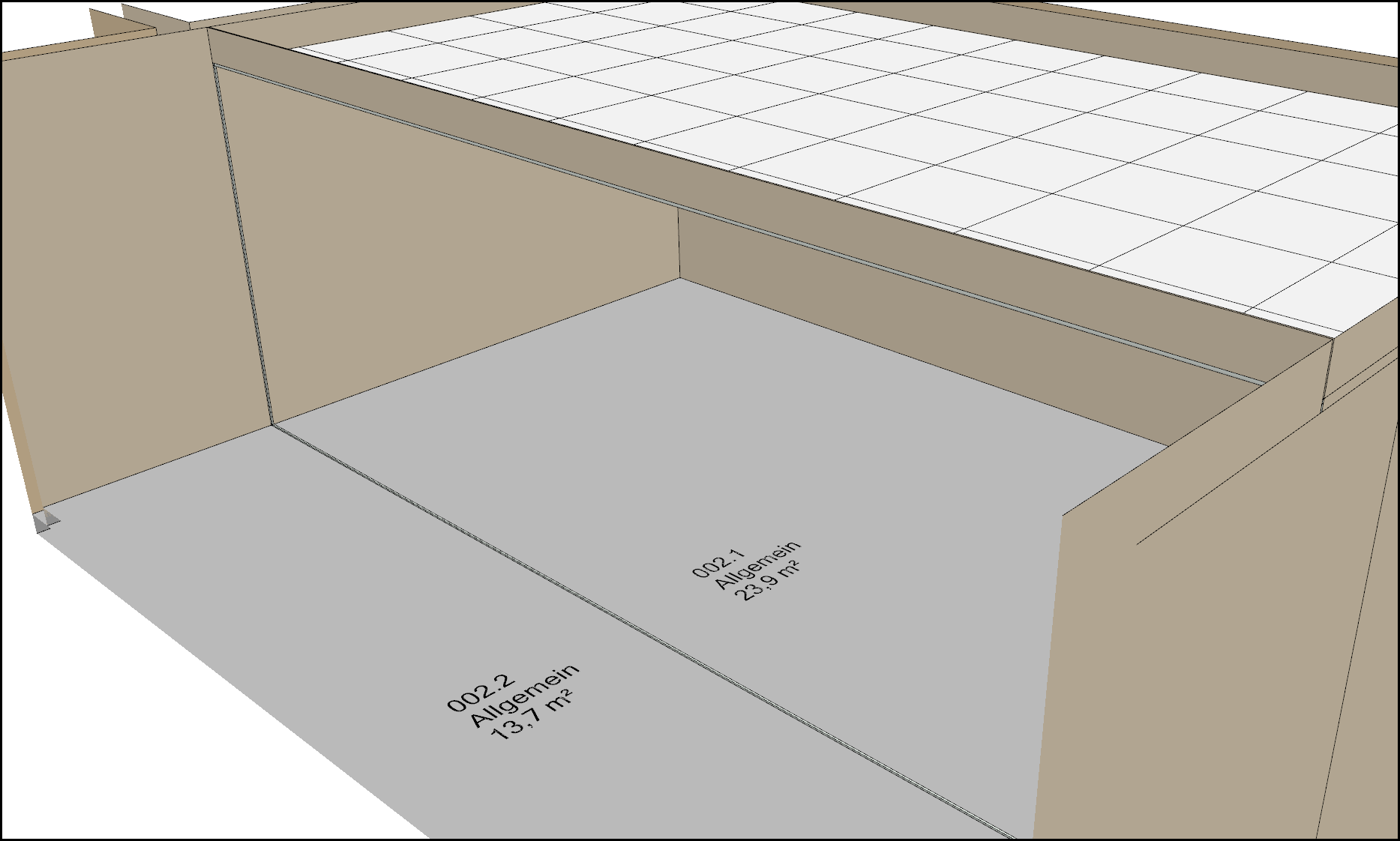

Ergebnis
Eine weitere Methode für unterschiedliche Deckenhöhen finden Sie in diesem Beitrag.
