Problembeschreibung

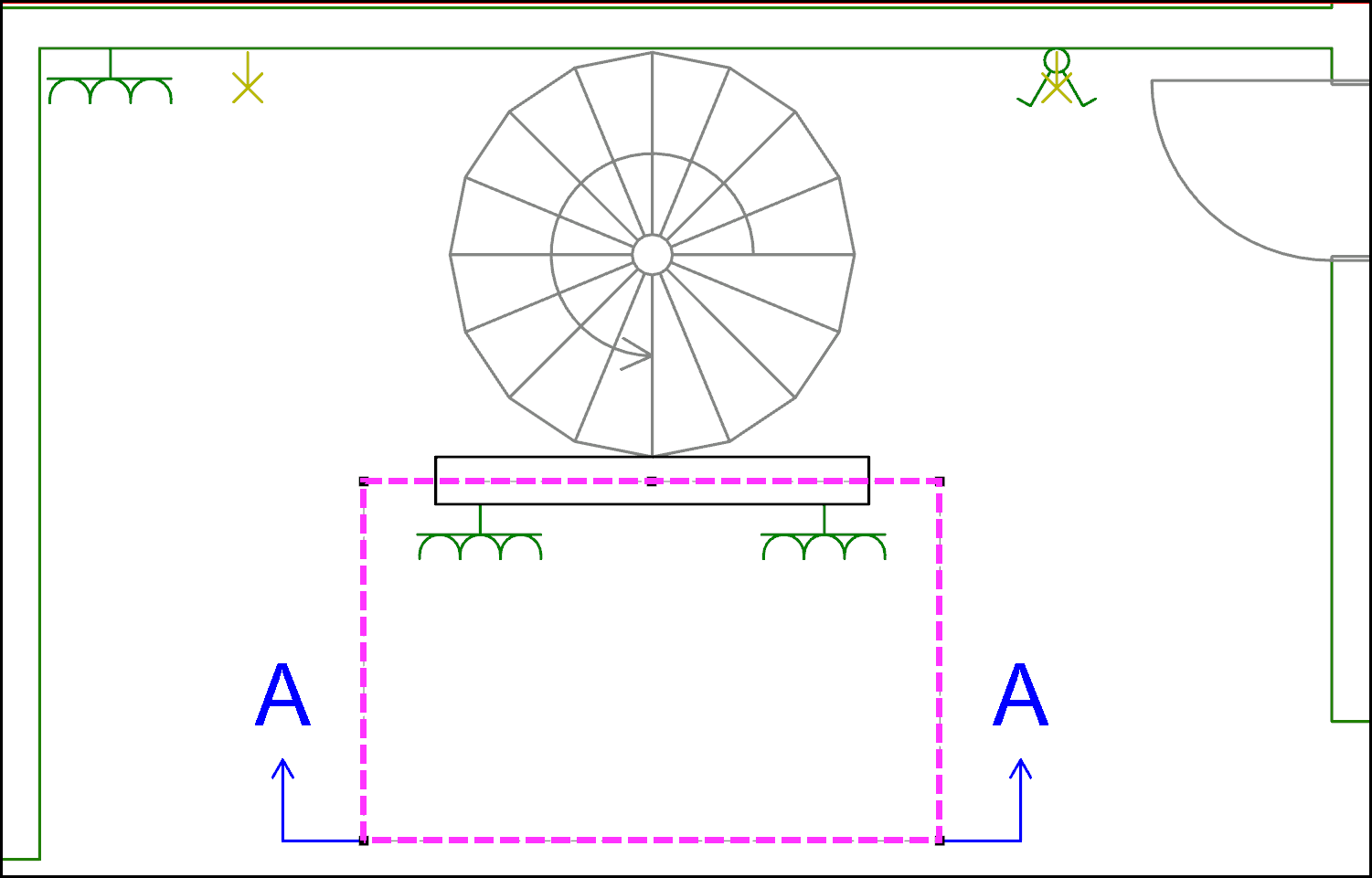

Eigenschaften des einfachen Schnitts:
- Der direkte Blick auf die gewünschte Ansicht ist frei (keine störenden Objekte).
-
Die Blicktiefe bleibt über die gesamte Breite gleich.
Troubleshooting
1. Schnitt definieren
- Wählen Sie das Werkzeug Schnitte.
- Klicken Sie im Dialog Schnitte auf Neuer Schnitt.

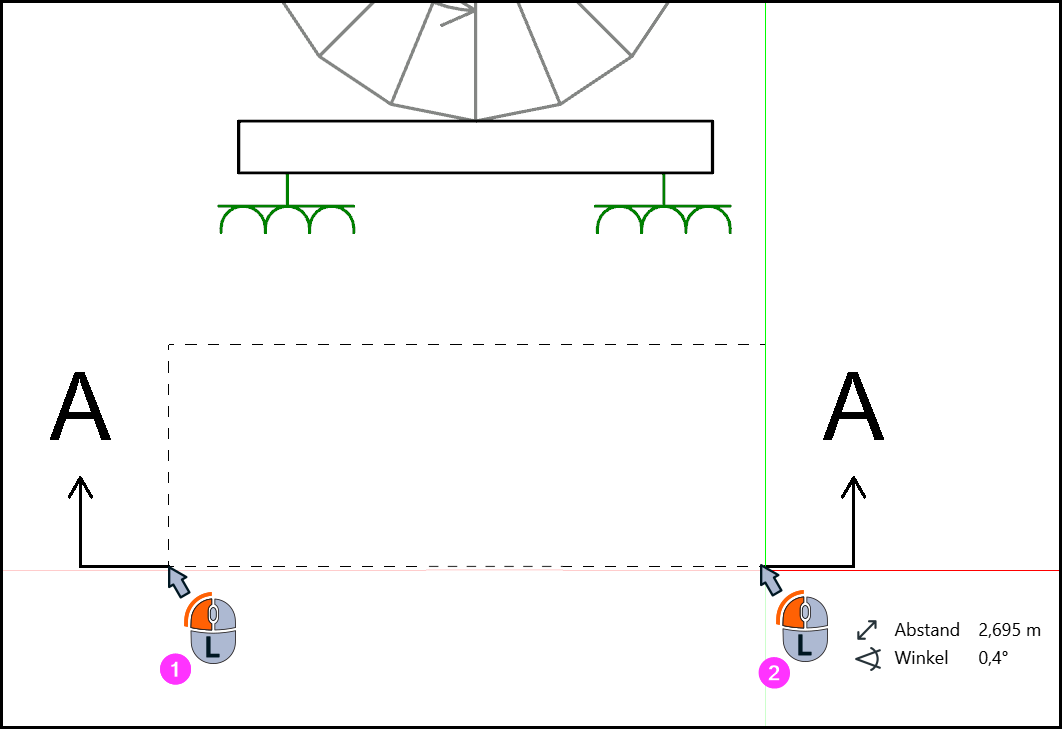

- Definieren Sie jeweils mit Linksklick den Start- und Endpunkt der Schnittlinie.

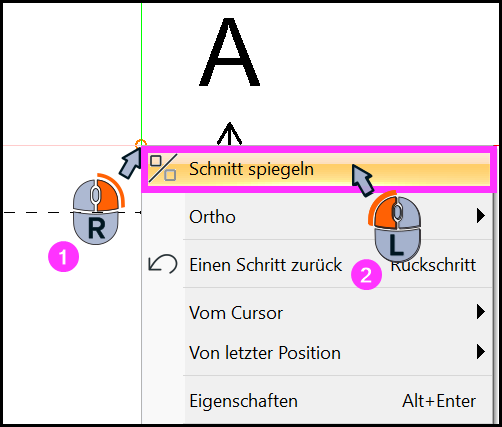

- Wenn notwendig, können Sie anschließend die Blickrichtung ändern, indem Sie mit Rechts klicken und im Kontextmenü den Eintrag Schnitt spiegeln wählen.
- Wenn notwendig, können Sie anschließend die Blickrichtung ändern, indem Sie mit Rechts klicken und im Kontextmenü den Eintrag Schnitt spiegeln wählen.

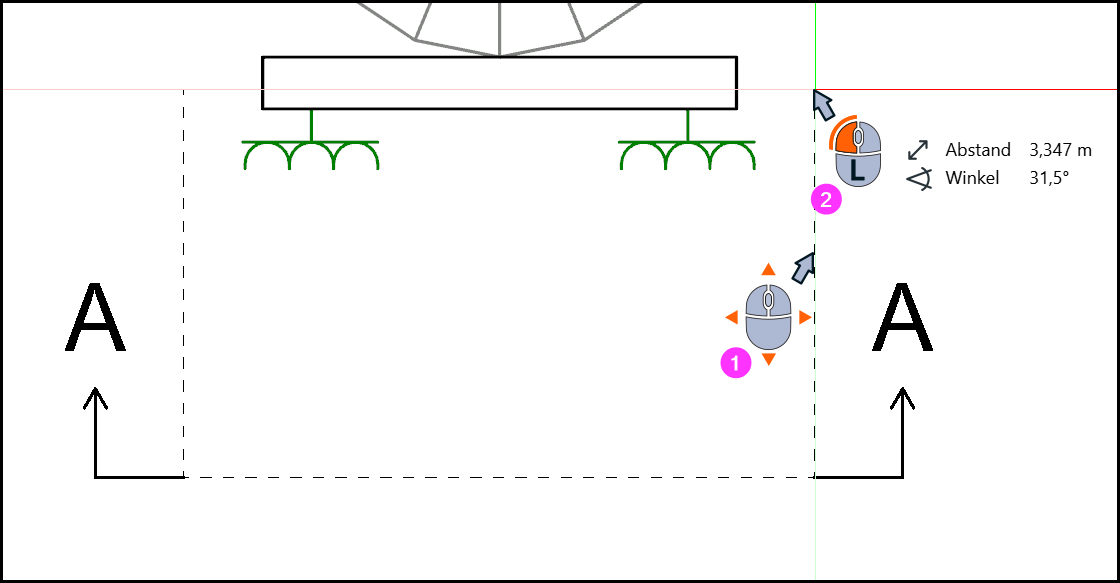

- Definieren Sie nun die Blicktiefe durch Bewegen der Maus und abschließendem Linksklick.
- Definieren Sie nun den nächsten Schnitt oder beenden Sie die Funktion mit Enter.

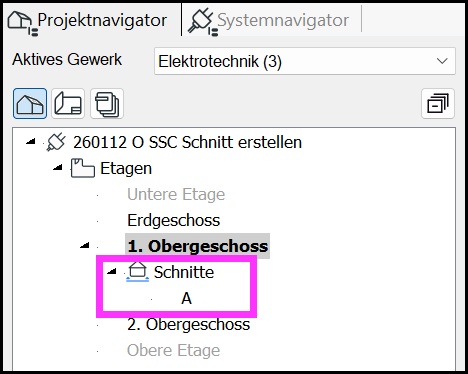

- Die erstellten Schnitte stehen jetzt im Projektnavigator zur Verfügung.
