Problembeschreibung
Wie können Sie im Modus OPEN BIM einem kundenspezifischen Artikel eine externe Datei als Symbol für die Darstellung in 3D hinzufügen?
Dieser Hilfe-Beitrag erklärt, welche Dateiformate hierfür infrage kommen: Artikel mit externem Symbol erstellen, mögliche Dateiformate.

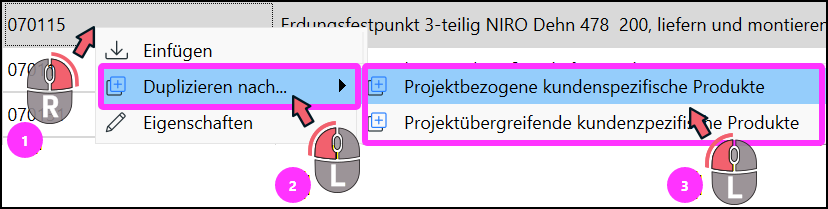

Troubleshooting

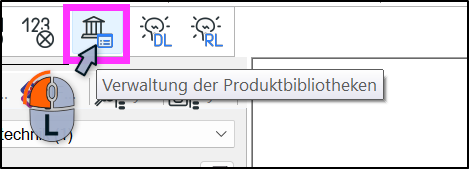

- Öffnen Sie die Verwaltung der Produktbibliotheken.

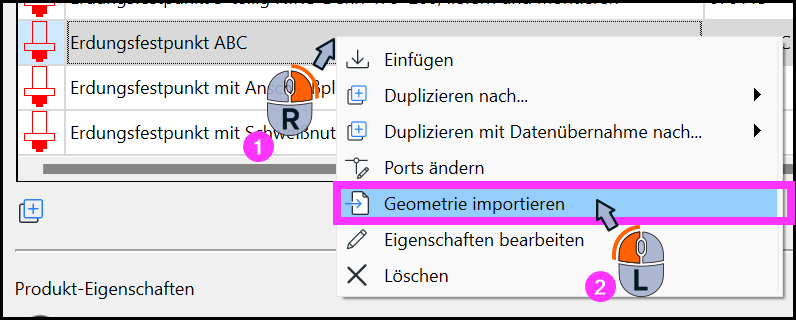

- Wechseln Sie zum betreffenden kundenspezifischen Artikel, klicken Sie ihn mit Rechts an (1) und wählen Sie im Kontextmenü den Punkt Geometrie importieren (2).
- Wählen Sie anschließend Symbol aus Datei.

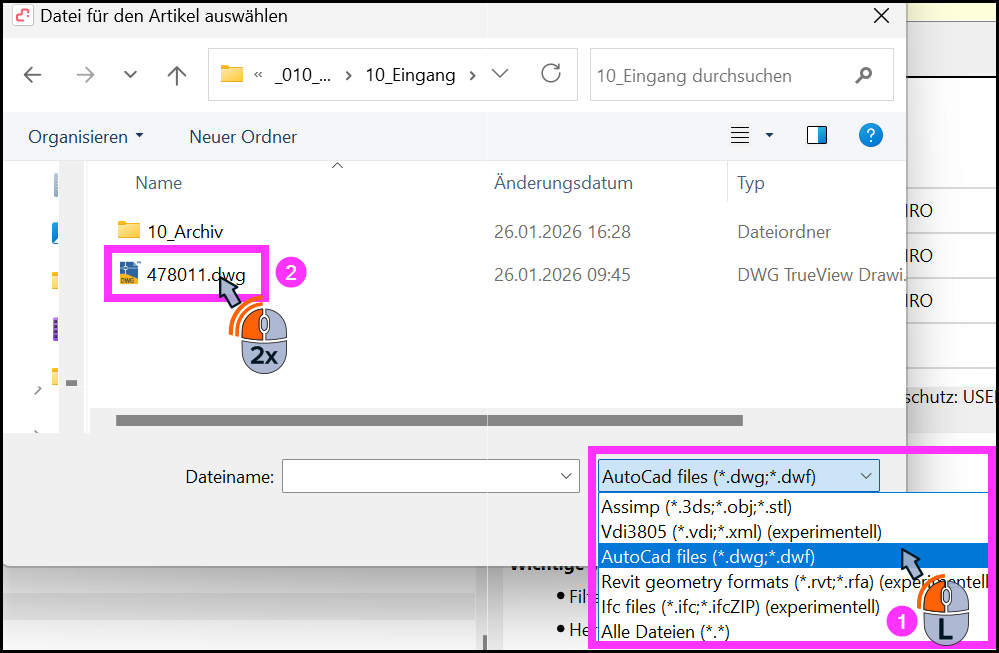

- Blenden Sie die notwendigen Dateiformate ein (1) und wählen Sie die benötigte Datei mit Doppelklick aus (2).
- Die Datei wurde dem Artikel zugewiesen.

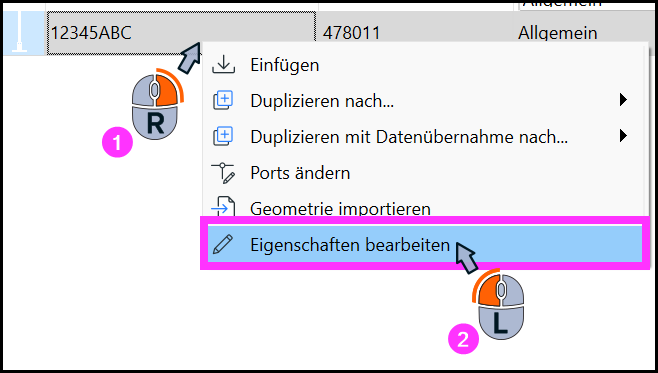

- Klicken Sie erneut mit Rechts auf den Artikel und öffnen Sie die Eigenschaften.

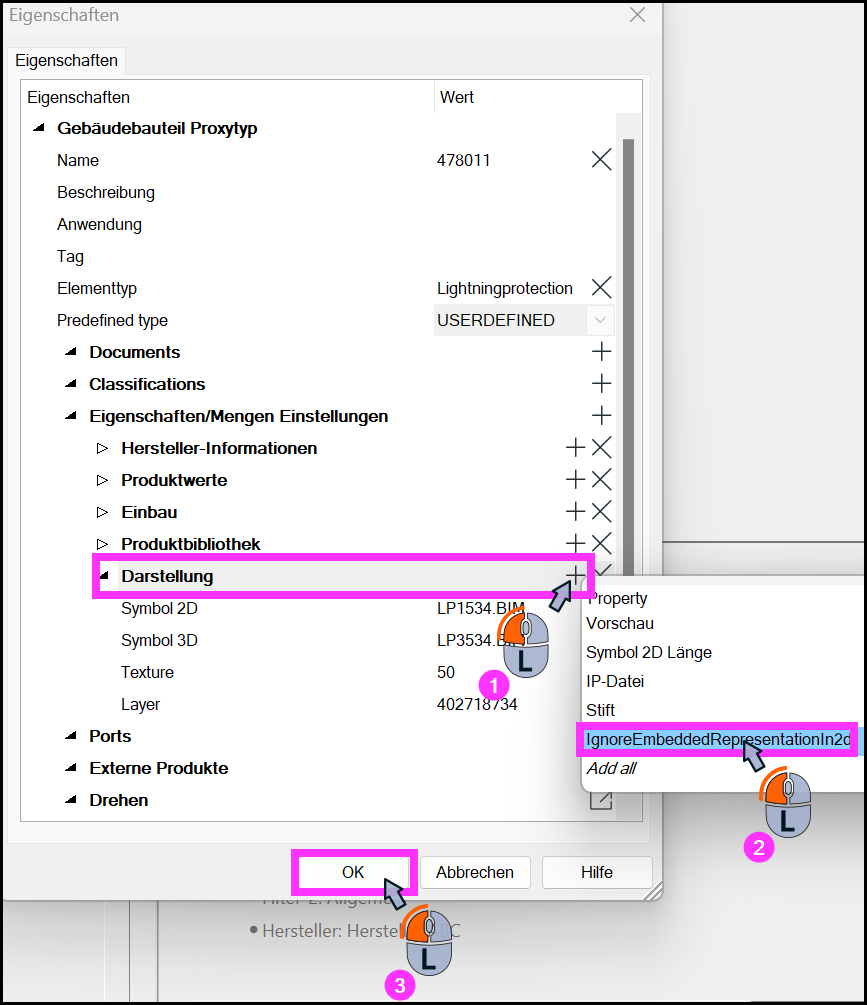

- Klicken Sie auf das Plus in der Zeile Darstellung (1), wählen Sie den Eintrag IgnoreEmbeddedRepresentationIn2d (2) und bestätigen Sie mit OK (3).

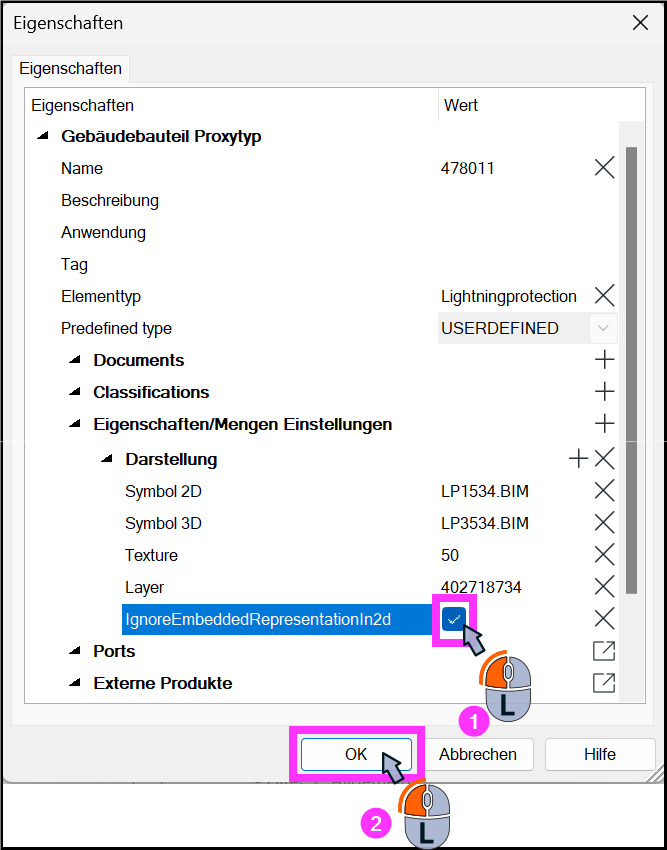

- Aktivieren Sie anschließend die hinzugefügte Option (1) und bestätigen Sie mit OK (2).

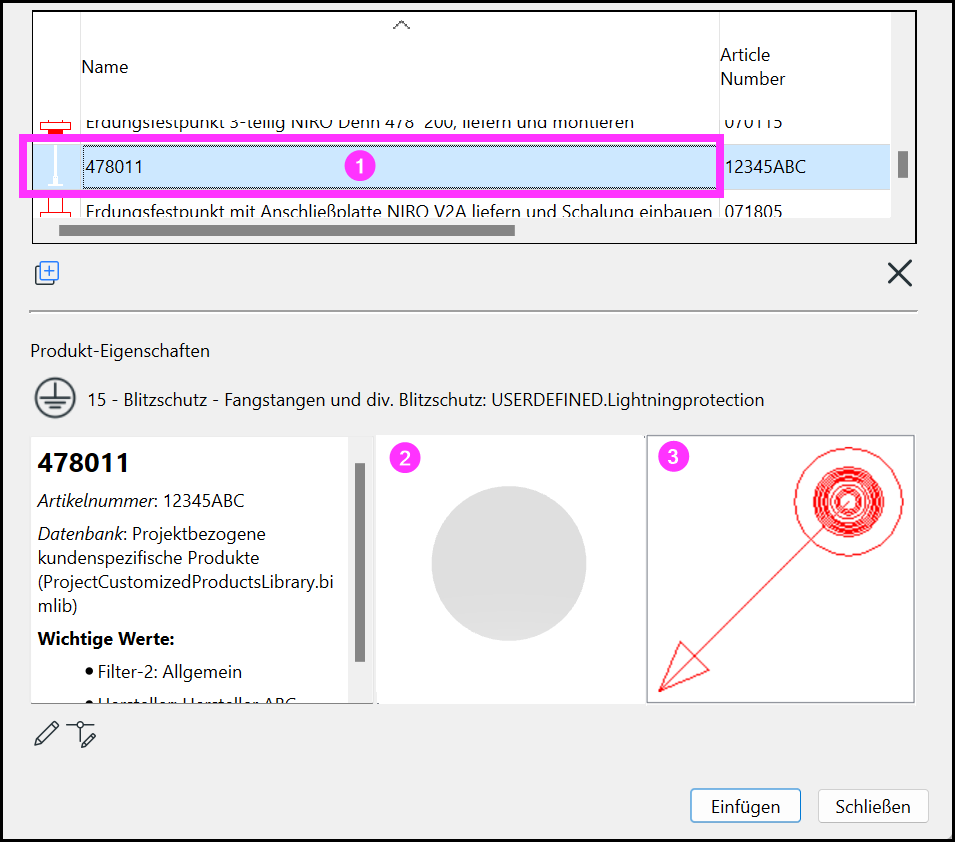

- Die Symbolvorschau wurde angepasst, der Artikelname entspricht dem Namen der importierten Datei (1).
- Im unteren Teil ist die Vorschau des Symbols in 3D (2) und 2D (3) zu sehen.
- Falls die importierte Geometrie falsch dargestellt wird, können Sie in diesem Hilfebeitrag nachlesen, wie Sie dies korrigieren können: Darstellung der externen Symboldatei anpassen (OPEN BIM)
