gültig für

Version

ab 20

Modus

OPEN BIM

Problembeschreibung

Es wurde eine externe Datei für die Darstellung eines kundenspezifischen Produktes importiert. Diese wird falsch dargestellt.

Falls das 3D-Symbol nicht korrekt dargestellt wird, können folgende Werte angepasst werden:

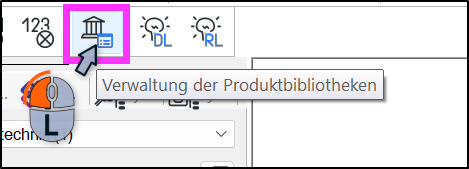

Öffnen Sie die Verwaltung der Produktbibliotheken.

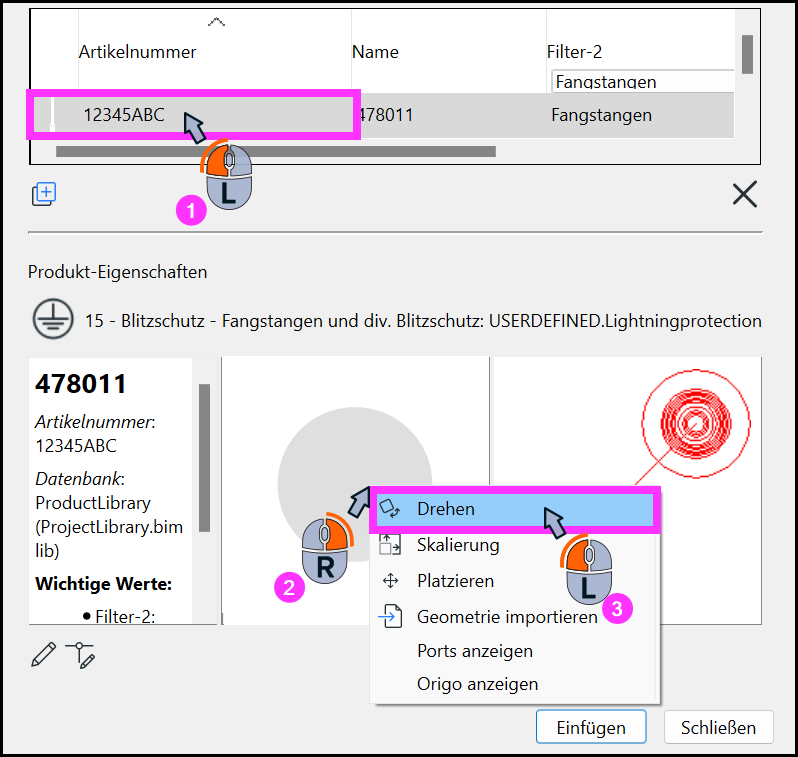

Begeben Sie sich zum betreffenden kundenspezifischen Artikel (1), klicken Sie mit der rechten Maustaste auf die 3D-Vorschau (2) und wählen Sie danach Drehen (3).

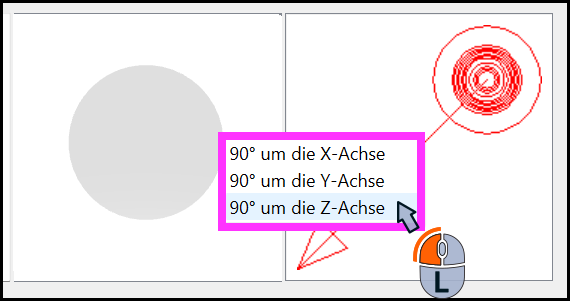

Es öffnet sich ein Kontextmenü, in dem Sie wählen können, um welche Achse Sie das Symbol um 90 Grad drehen möchten.
Änderungen sind in der 3D-Vorschau sofort sichtbar.
Erneutes Klicken auf denselben Wert dreht das Symbol um weitere 90 Grad um diese Achse.

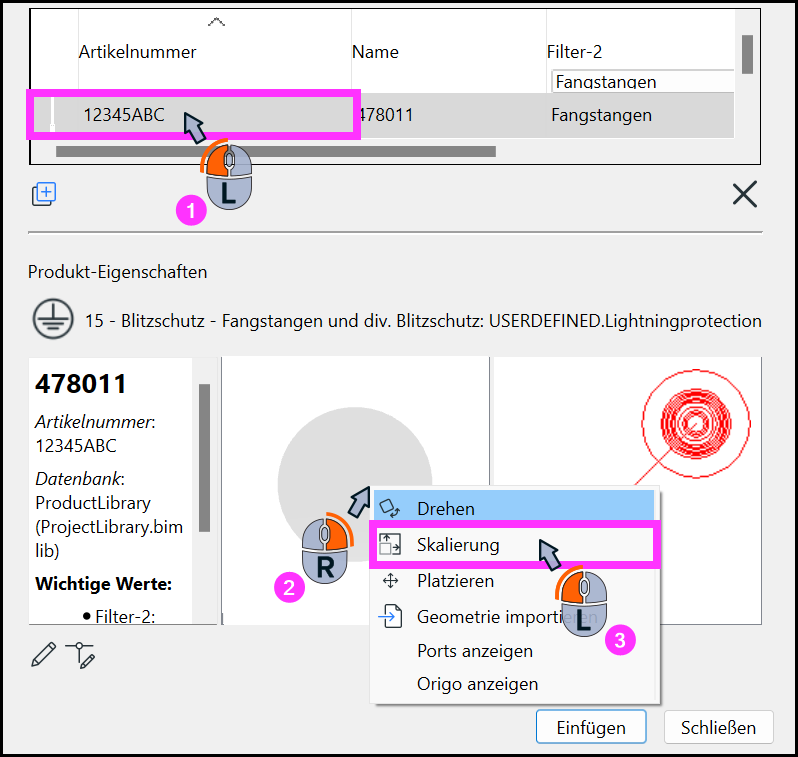

Begeben Sie sich zum betreffenden kundenspezifischen Artikel (1), klicken Sie mit der rechten Maustaste auf die 3D-Vorschau (2) und wählen Sie danach Skalierung (3).

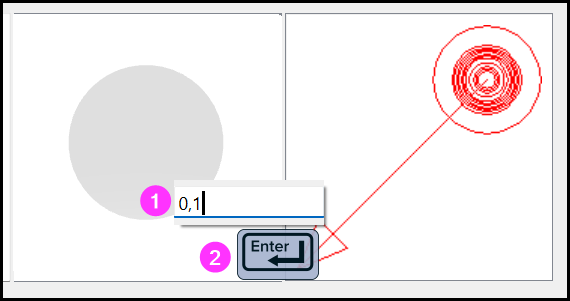

Es öffnet sich ein Kontextmenü, in dem Sie wählen können, in welcher Achse Sie das Symbol skalieren möchten.
Die Skalierung bezieht sich immer auf die aktuelle Skalierung.
- Wenn Sie also eine Skalierung um den Faktor 0,5 vornehmen und dies noch einmal wiederholen, haben Sie das Symbol letztlich auf eine Größe von 0,25 skaliert.
- Falls Sie es nun wieder in Originalgröße anzeigen wollen, müssen Sie den Faktor 2 eingeben.

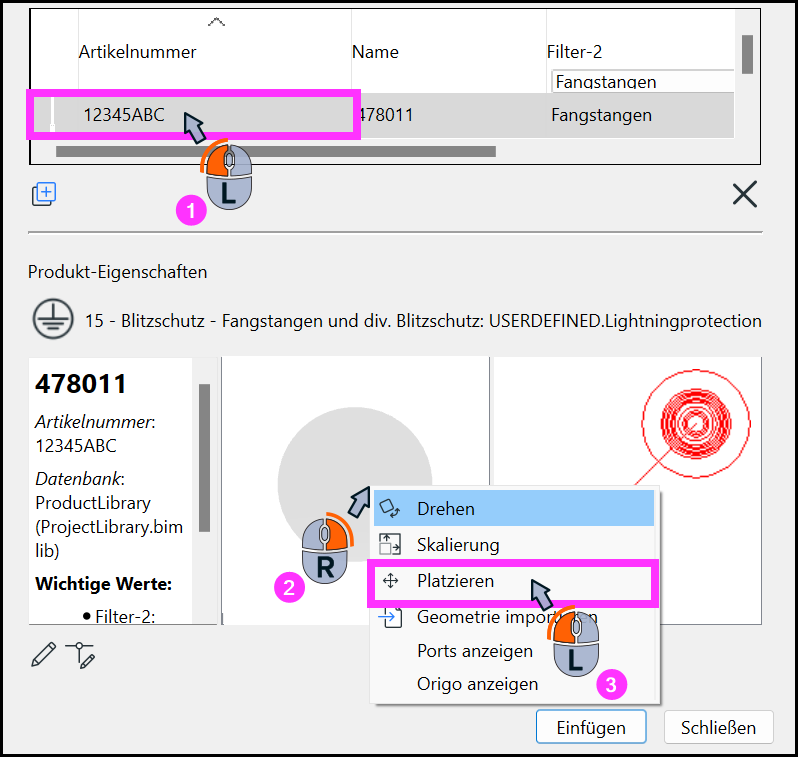

Begeben Sie sich zum betreffenden kundenspezifischen Artikel (1), klicken Sie mit der rechten Maustaste auf die 3D-Vorschau (2) und wählen Sie danach Platzieren (3).

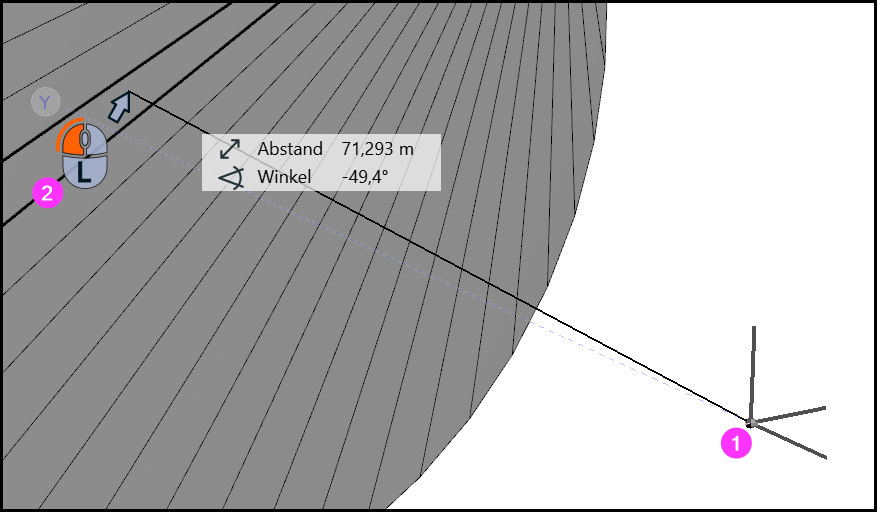

Es öffnet sich eine Ansicht zum Platzieren des Origos (Einfügepunktes).
Sie können den Blickwinkel mit gedrückter linker Maustaste ändern.
Es wird die aktuelle Position des Origos angezeigt (1).
Klicken Sie mit der Maus auf jene Position, an welche Sie den Origo platzieren wollen (2).
Folgendes kann hilfreich sein:

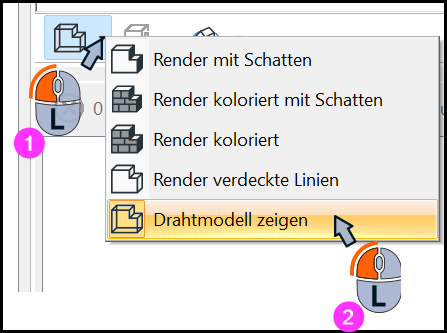

- Lassen Sie sich das Symbol als Drahtmodell anzeigen.
- Aktivieren Sie den Punktefang.
