Wände nachbearbeiten

Problembeschreibung

Wie können die Wände eines DDScad-Gebäudemodells angepasst werden? Zum Beispiel, wenn sich ein Grundriss geändert hat oder beim Erstellen des Modells Fehler unterlaufen sind.

Troubleshooting

• Aktivieren Sie den Punktefang.



• Markieren Sie die Wand, die angepasst werden soll. Dies erfolgt am komfortabelsten durch Auswahl der Wandnummer.

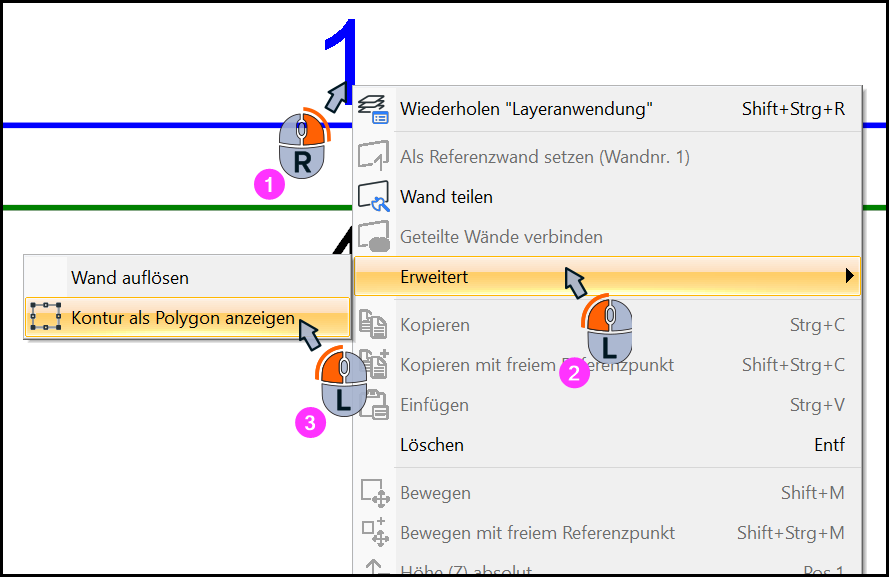

• Klicken Sie anschließend mit Rechts und wählen Sie aus dem Kontextmenü den Eintrag Erweitert > Kontur als Polygon anzeigen.


• An der Wand befinden sich nun Griffpunkte, mit denen Sie die Wand verändern können.



  • Weiße Griffe auf geraden Linien.

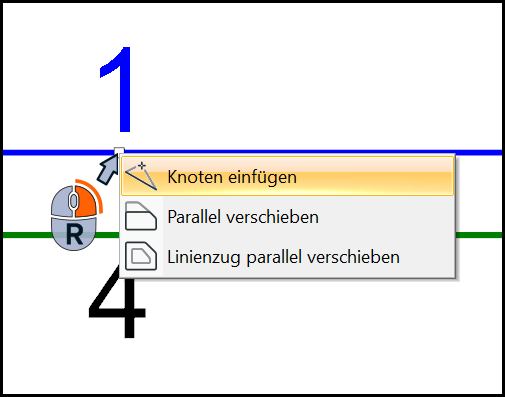

    • Nach Rechtsklick auf den Anfasser können Sie:
      • einen Knoten einfügen (um eine neue Ecke zu definieren),
      • die Linie parallel verschieben (auf ganzer Länge),
      • oder den Linienzug parallel verschieben (alle Wände des Raumes in gleichem Maß verschieben).



  • Schwarze Griffe an Eckpunkten.

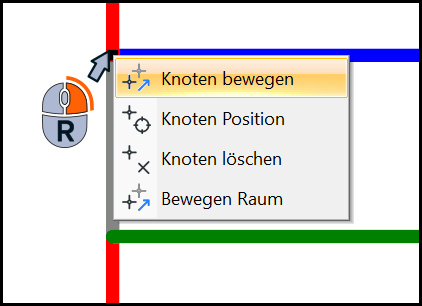

    • Nach Rechtsklick auf den Anfasser können Sie:
      • den Knoten bewegen,
      • über Knoten Position dessen exakte Position ermitteln oder ändern,
      • den Knoten löschen,
      • oder über Bewegen Raum den gesamten Raum verschieben (nur unter bestimmten Voraussetzungen möglich).




Beispiel Knoten hinzufügen/bewegen

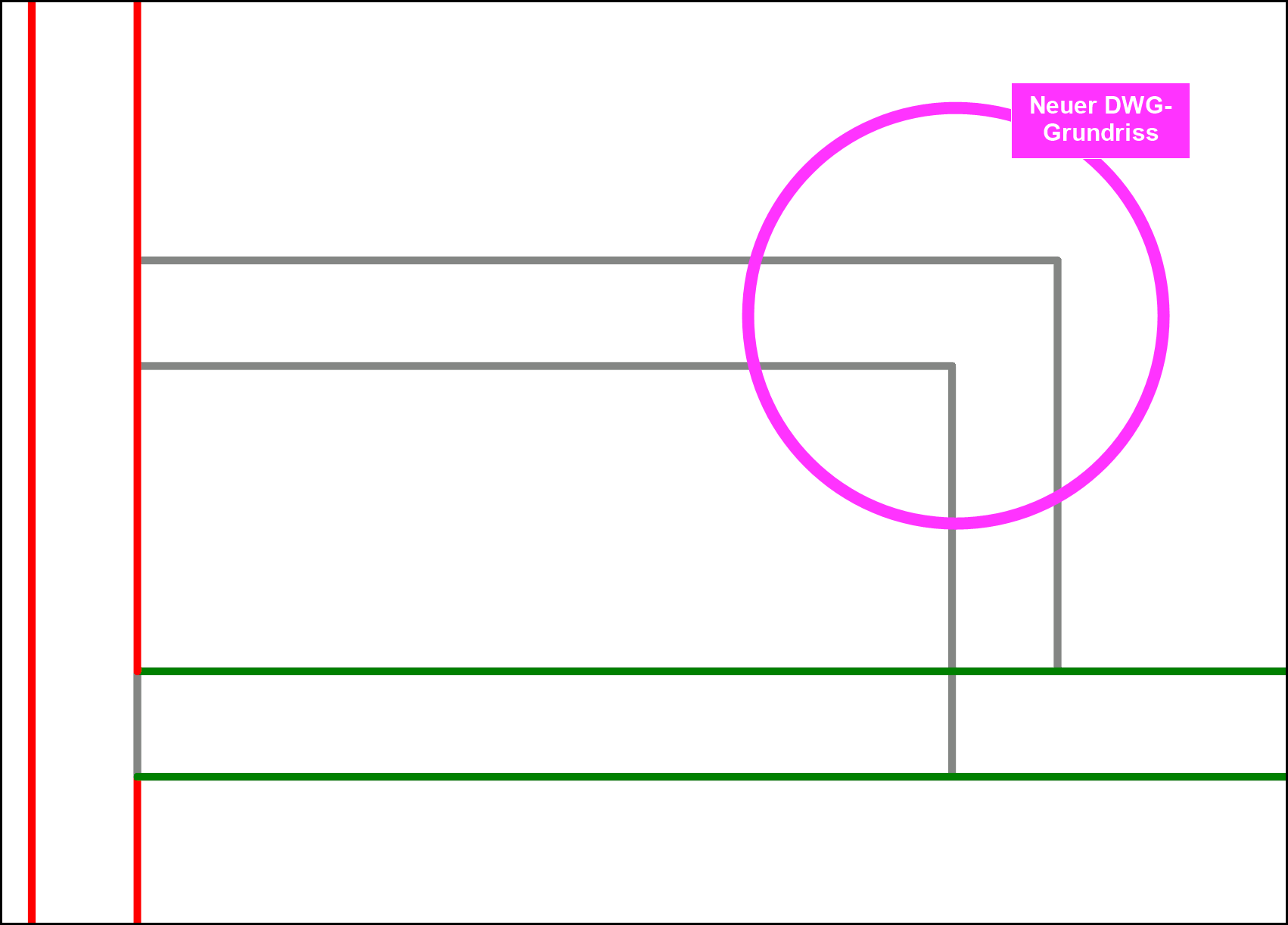

Im Beispiel wurde ein neuer Grundriss zur Verfügung gestellt. Das vorhandene Gebäudemodell muss an diesen angepasst werden.

Die Wand wird bereits als Polygon angezeigt.

• Markieren Sie die Wand.

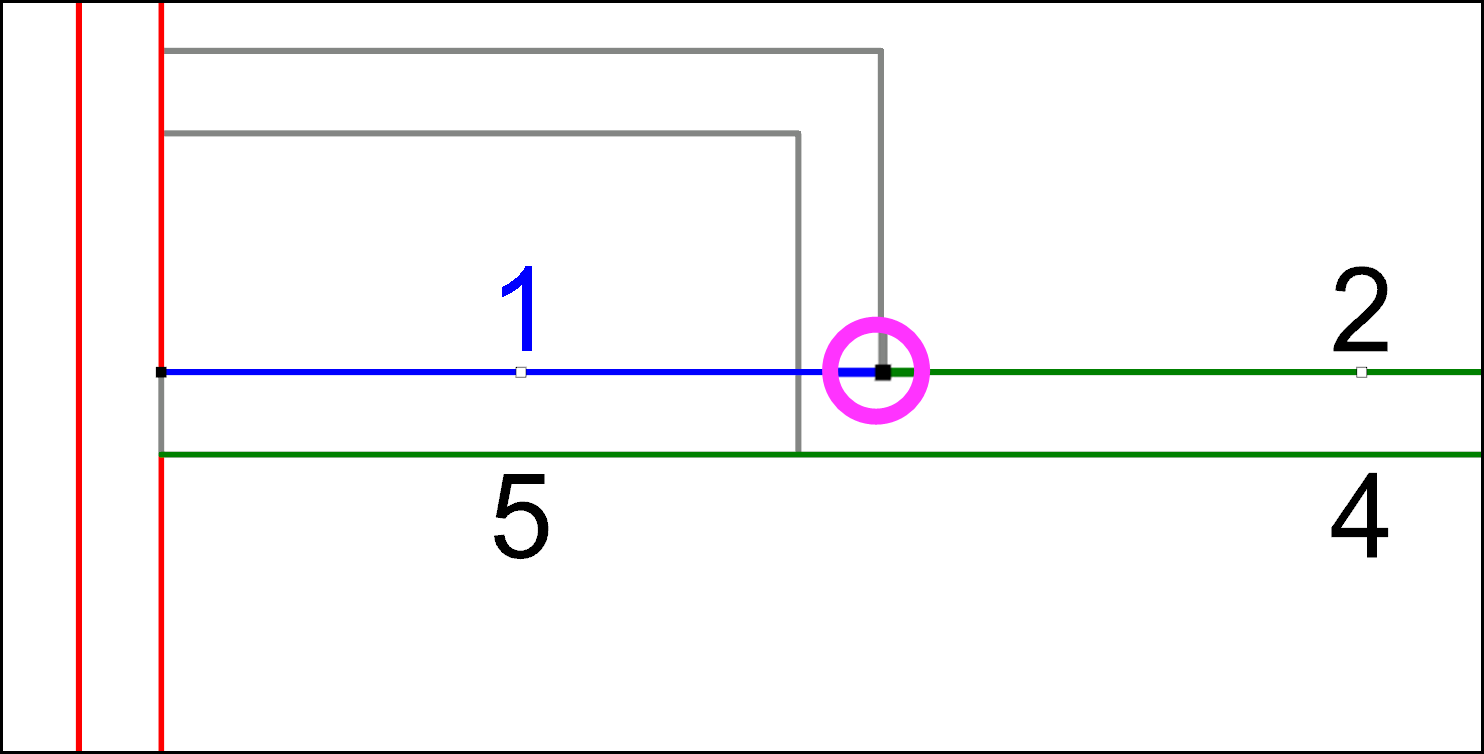

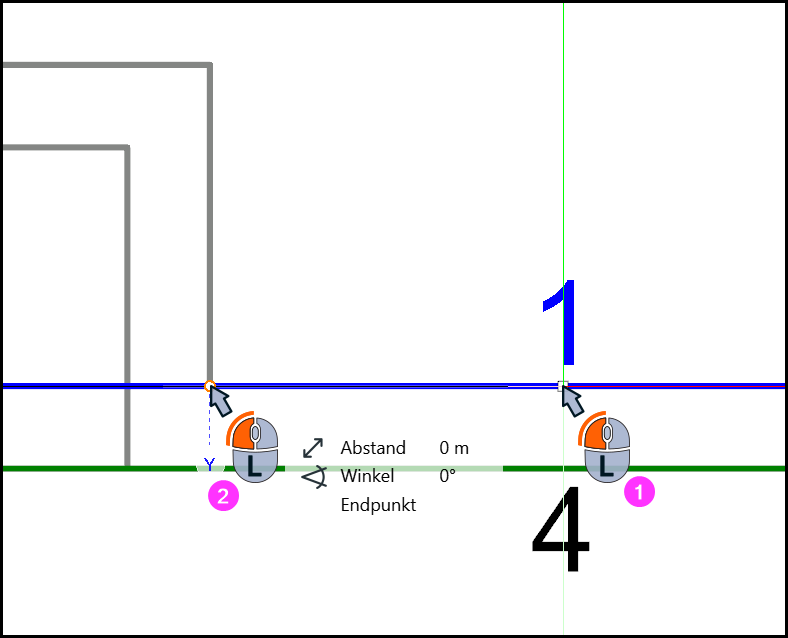

• Klicken Sie mit Rechts auf den weißen Griff in der Mitte der Wand und wählen Sie Knoten einfügen (1).
  • Dies ist die Standardfunktion des Griffes, so dass Sie ebenfalls mit Links klicken können.

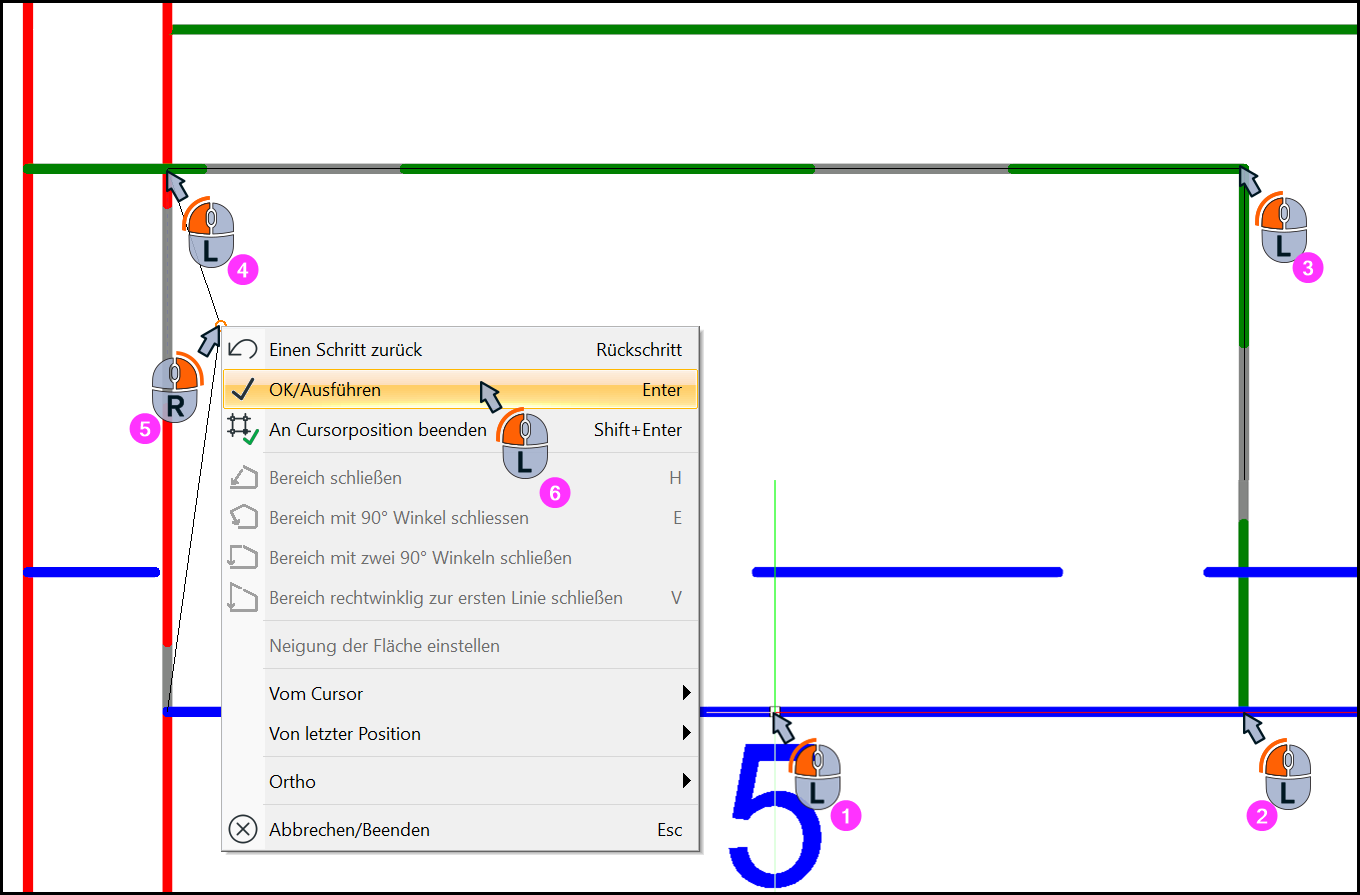

• Klicken Sie als nächstes auf die Ecke, die sich aus dem neuen Grundriss ergibt (2).



• Beenden Sie den Vorgang mit Enter.
• Sie haben nun einen neuen Eckpunkt eingefügt.

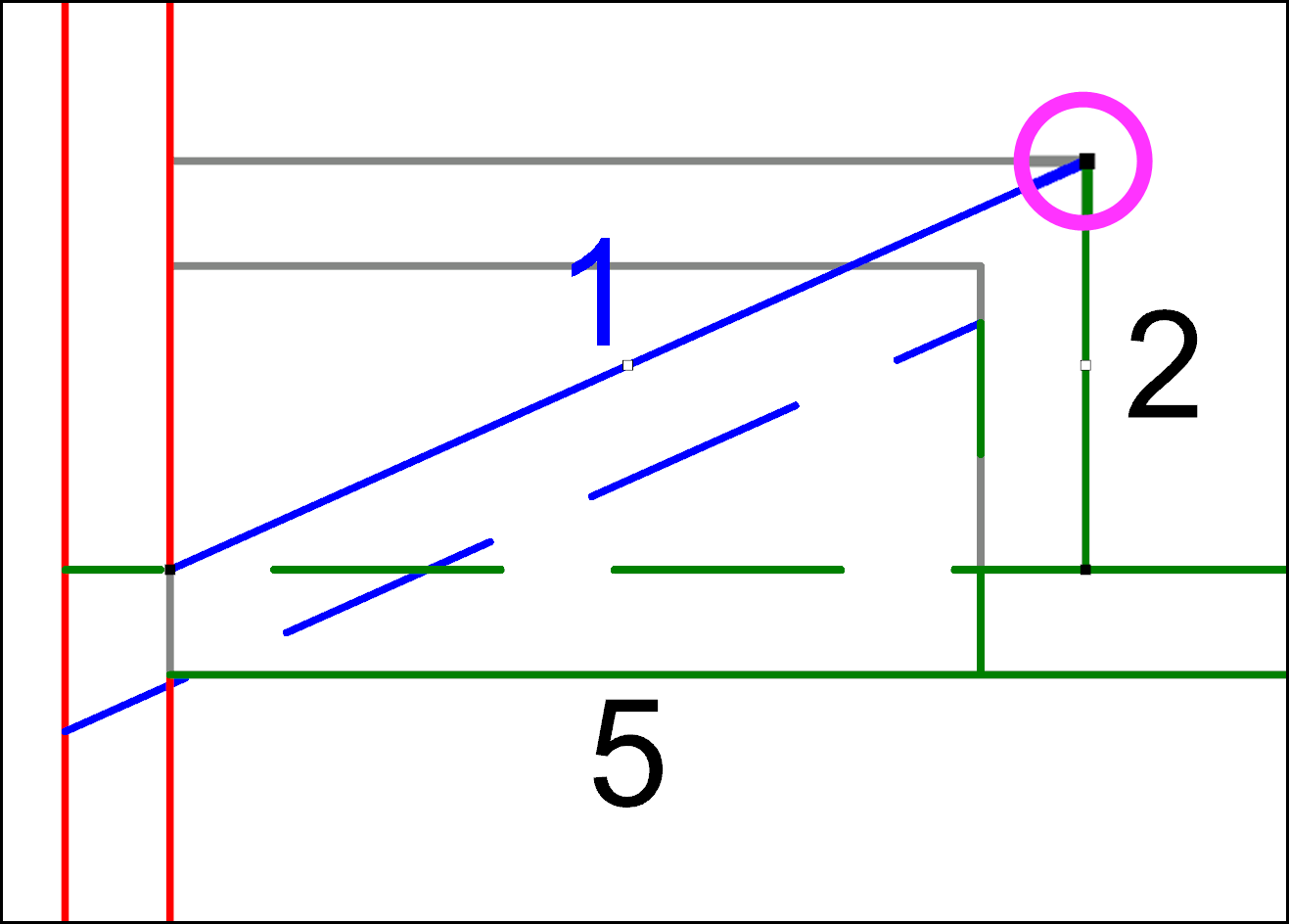

• Wiederholen Sie dies für die zweite neu zu definierende Ecke.

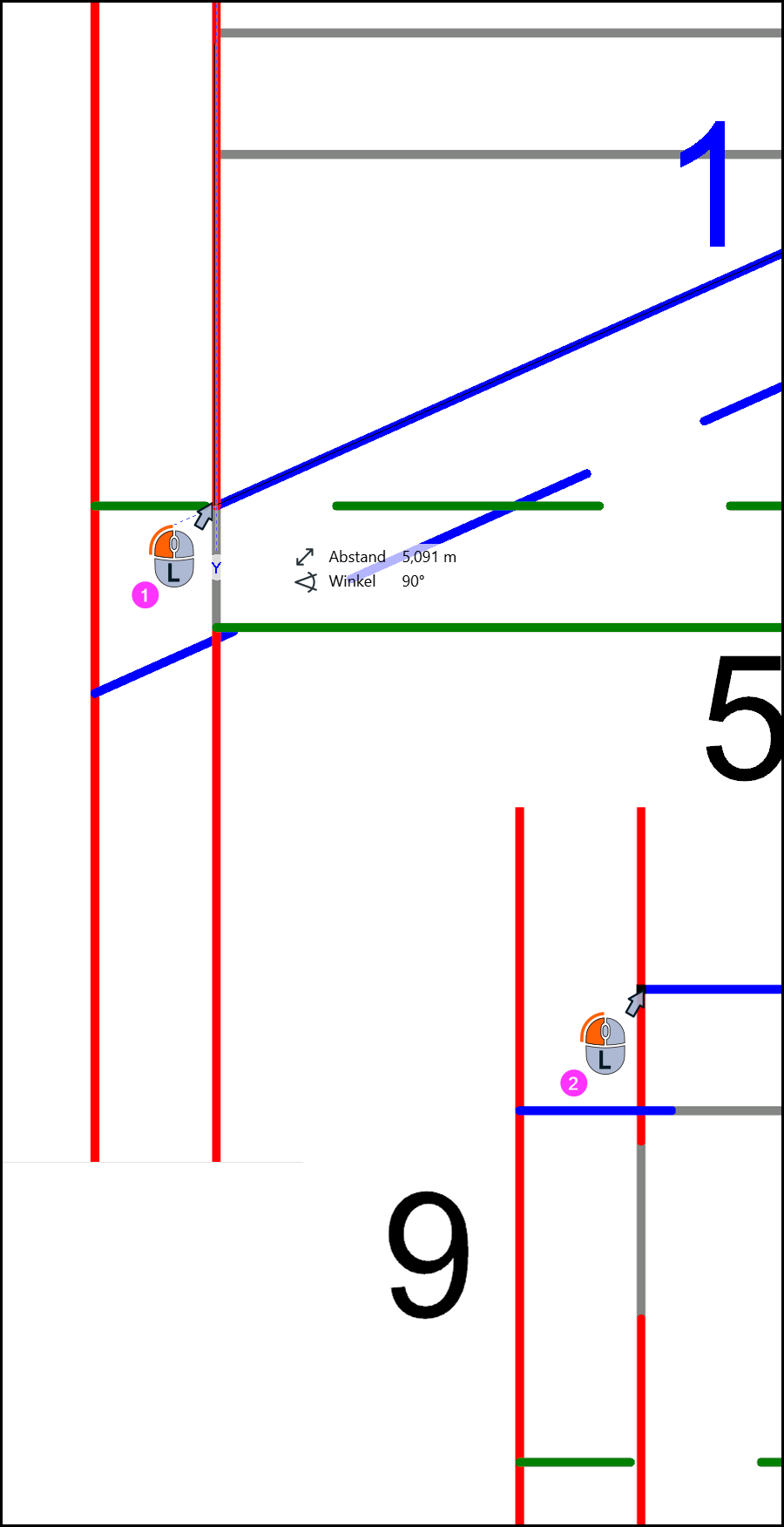

• Verschieben Sie nun den vorhandenen Eckpunkt an seine neue Position.


• Passen Sie nun die andere Seite der Wand an.

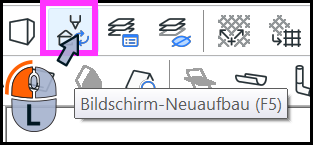

• Veranlassen Sie abschließend einen Bildschirm-Neuaufbau.

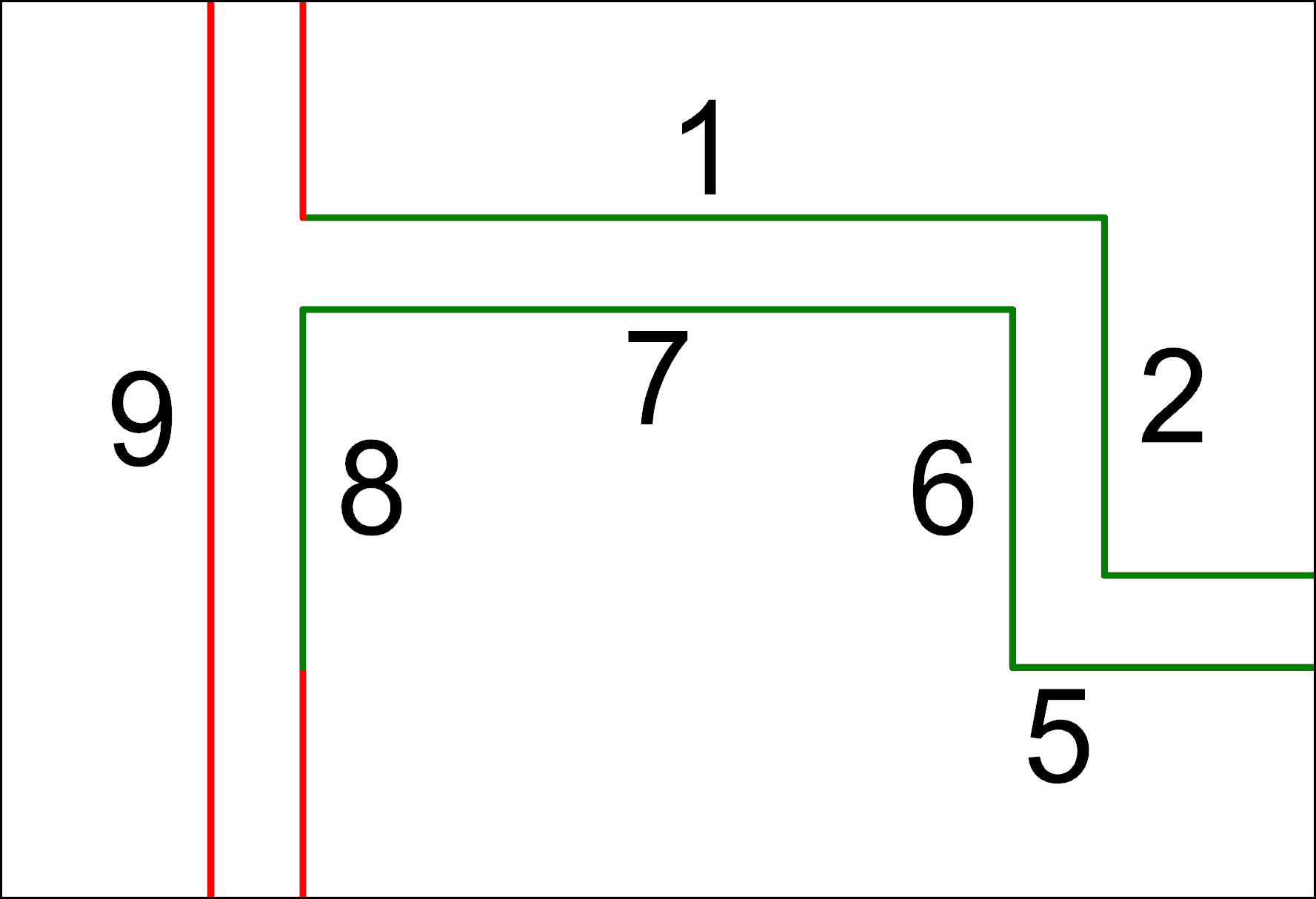

Ergebnis
