Problembeschreibung
Wie kann eine Flächenfüllung transparent dargestellt werden?
Wie Sie eine Flächenfüllung zeichnen können, erklärt dieser Hilfe-Beitrag: Flächenfüllung oder Schraffur nutzen.
Troubleshooting

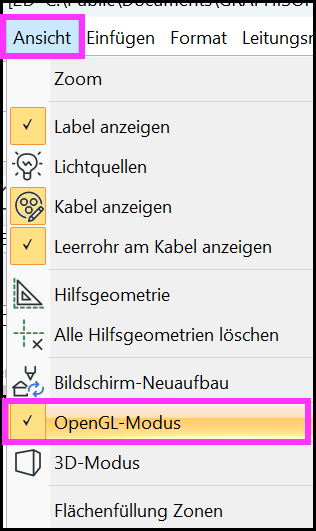

- Aktivieren Sie den OpenGL-Modus.

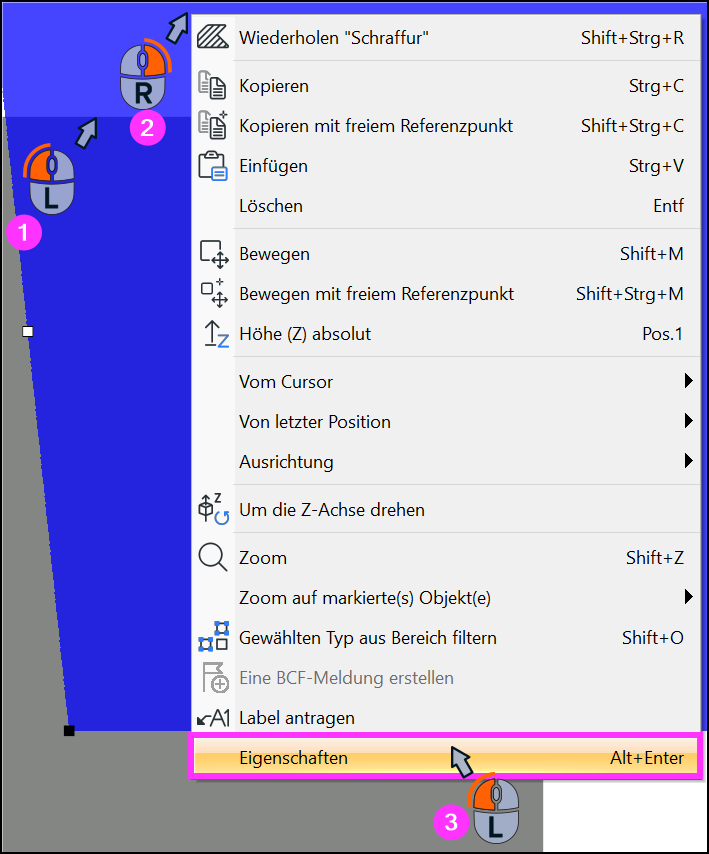

- Markieren Sie die Flächenfüllung mit einem Linksklick (1).
- Öffnen Sie das Kontextmenü (2).
- Wählen Sie Eigenschaften (3).

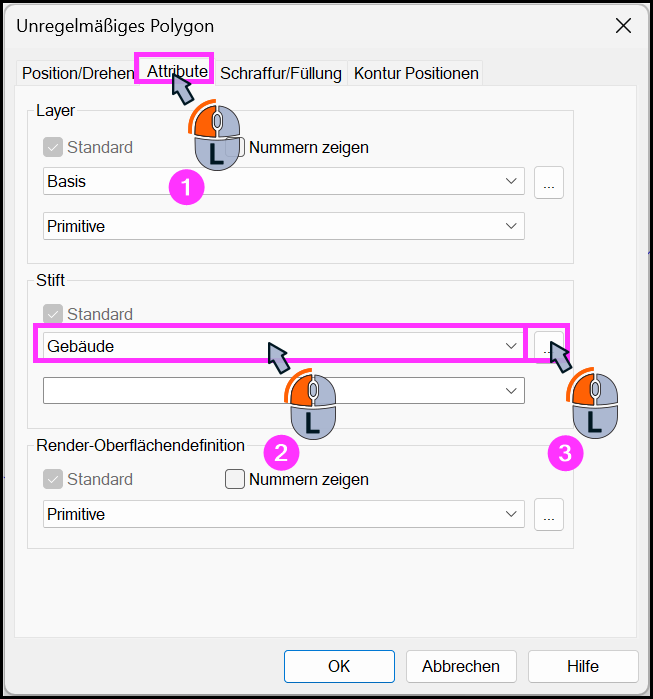

- Klicken Sie im folgenden Dialog auf das Register Attribute (1).
- Falls der gewünschte Stift bereits existiert, können Sie ihn unter Stift auswählen.
- Wählen Sie eine passende Kategorie (2).
- Klicken Sie auf die drei Punkte im Bereich Stift (3).

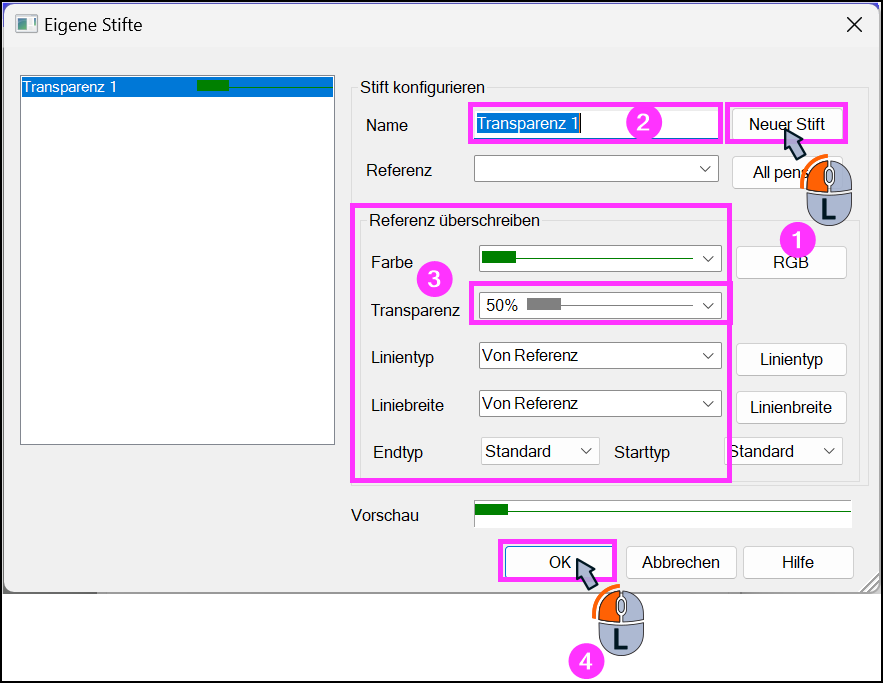

- Es öffnet sich der Dialog Eigene Stifte. Klicken Sie auf Neuer Stift (1).
- Optional können Sie einen Namen für diesen Stift vergeben (2).
- Nehmen Sie die gewünschten Anpassungen vor, insbesondere die Transparenz (3).
- Bestätigen Sie mit OK (4).

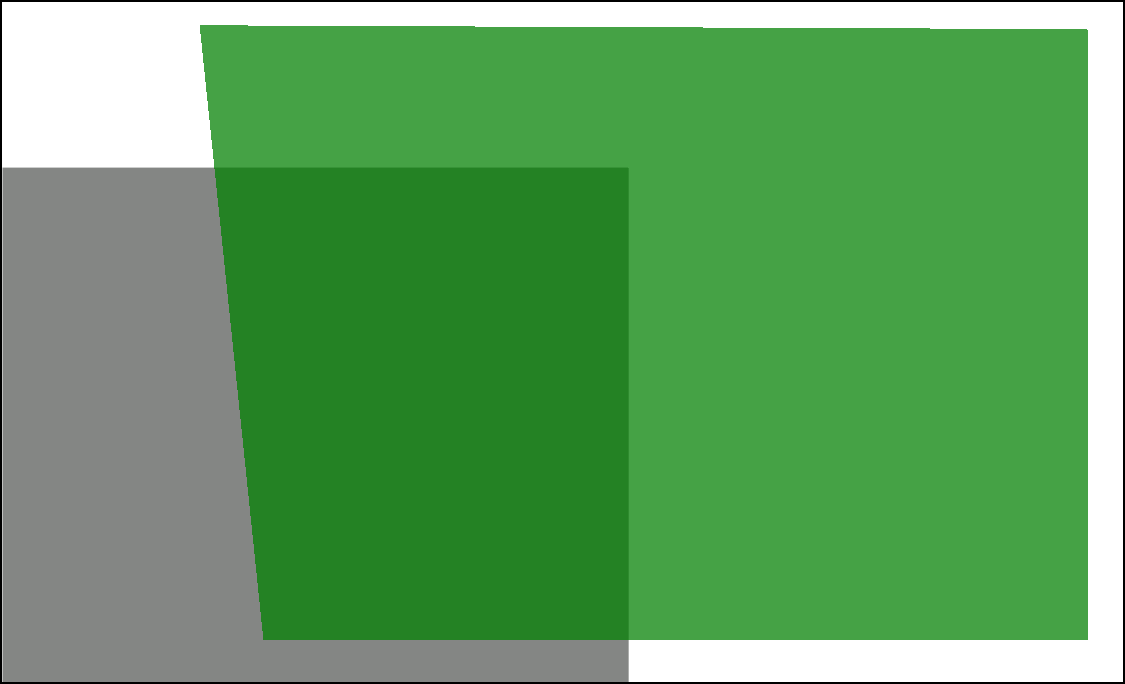

- Die Flächenfüllung wird nun transparent dargestellt.
- Beachten Sie, dass es Einfluss auf die korrekte Darstellung hat, wenn beide Elemente die Identische Höhe auf der Z-Achse haben.
