Problembeschreibung
In der klassischen Artikeldatenbank sollen Sie einen kundenspezifischen Artikel auf Basis einer externen Symboldatei erstellen. Wie gehen Sie vor?
Eine Übersicht der zulässigen Dateiformate finden Sie im Hilfe-Beitrag: Artikel mit externem Symbol erstellen – mögliche Dateiformate.
Troubleshooting
1. Arbeitsmodell öffnen oder anlegen
- Öffnen Sie ein Arbeitsmodell oder legen Sie ein neues an, beispielsweise im Gewerk Elektrotechnik.
2. Artikel anlegen

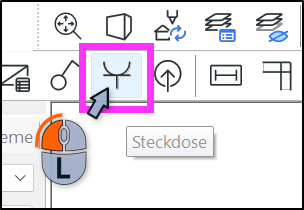

- Öffnen Sie die gewünschte Artikeldatenbank (ARD) per Klick in der Toolbox.

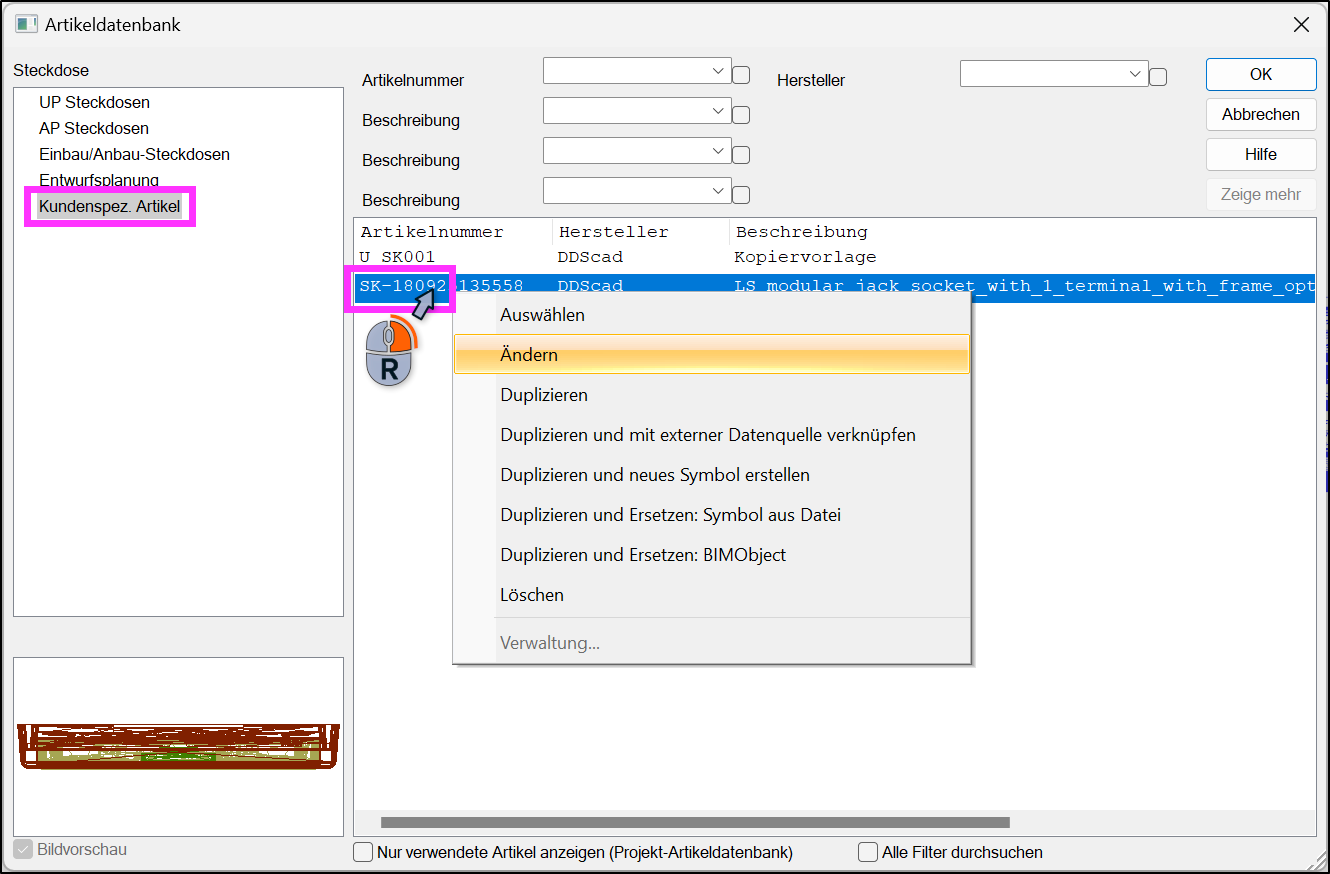

- Wählen Sie in der ARD links eine Kategorie aus.
- Klicken Sie mit rechts auf einen Artikel, der als Vorlage dient.
- Wählen Sie im Kontextmenü Duplizieren und Ersetzen: Symbol aus Datei (3).
- Ist diese Option nicht verfügbar, erfahren Sie im Hilfe-Beitrag Artikeldatenbank – Duplizieren/Zuordnen nicht verfügbar, wie Sie sie aktivieren.

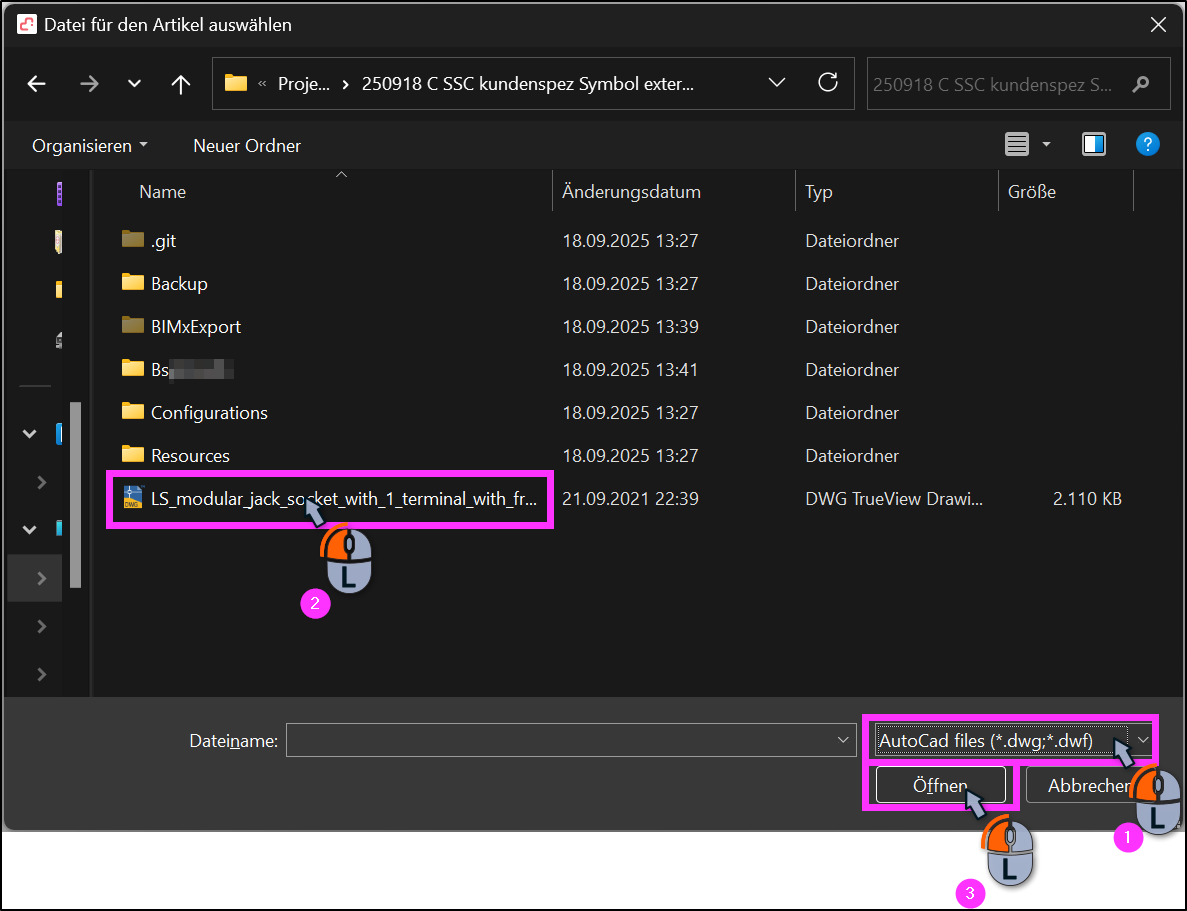

- Es öffnet sich der Windows Explorer. Navigieren Sie zum Verzeichnis mit der gewünschten Datei.
- Blenden Sie bei Bedarf die passenden Dateitypen ein (1).
- Wählen Sie die Datei aus (2).
- Klicken Sie auf Öffnen (3).

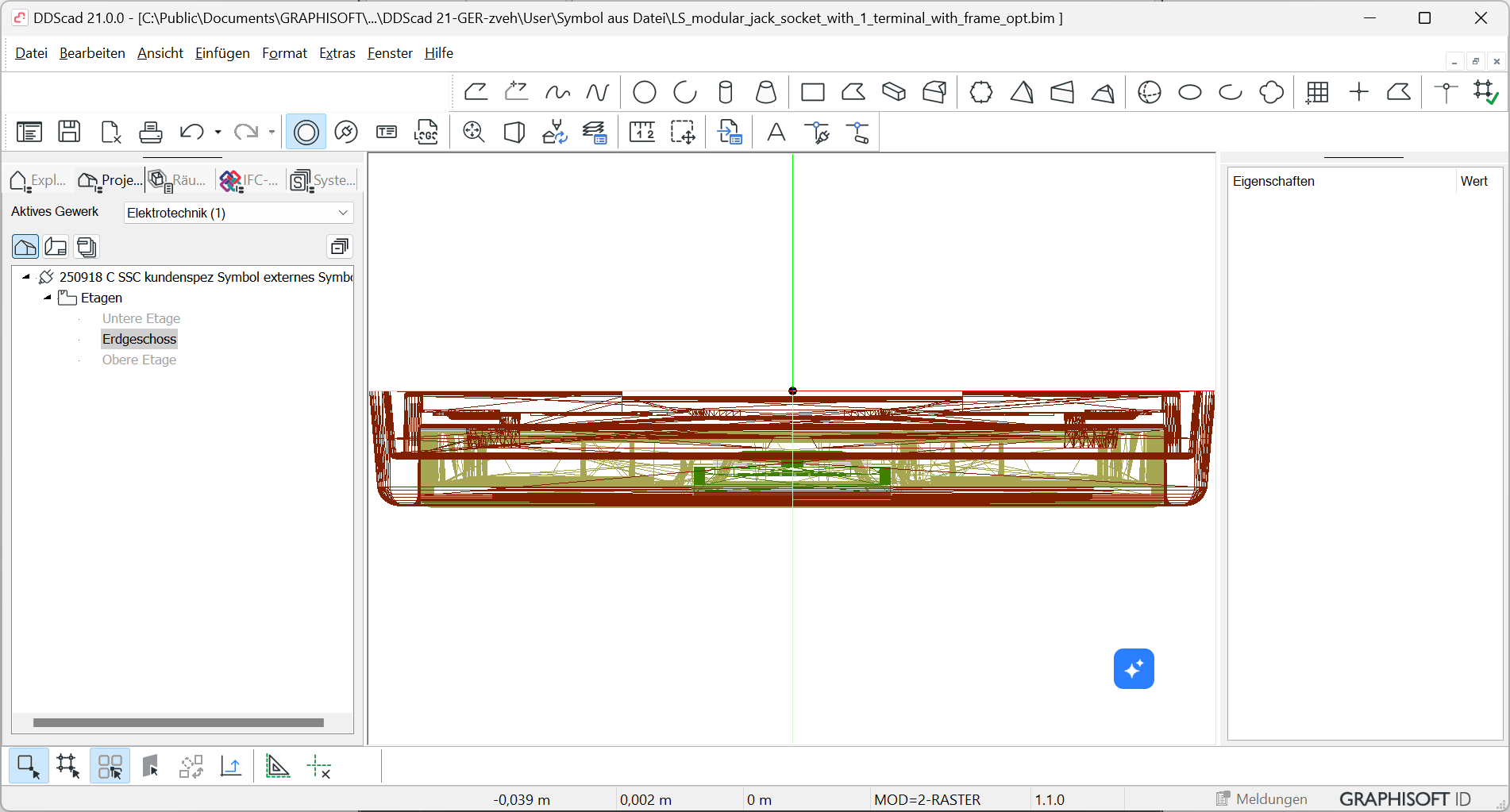

- Aus der ausgewählten Datei wird ein BIM-Modell erzeugt und angezeigt.

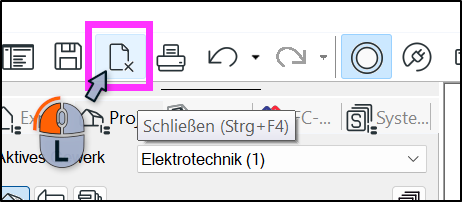

- Schließen Sie das Modell ohne weitere Änderungen.
- Der Artikel steht nun in der gewählten Kategorie zur Verfügung.
- Die Beschreibung entspricht dem Dateinamen des Symbols und kann – wie die Artikelnummer – angepasst werden.

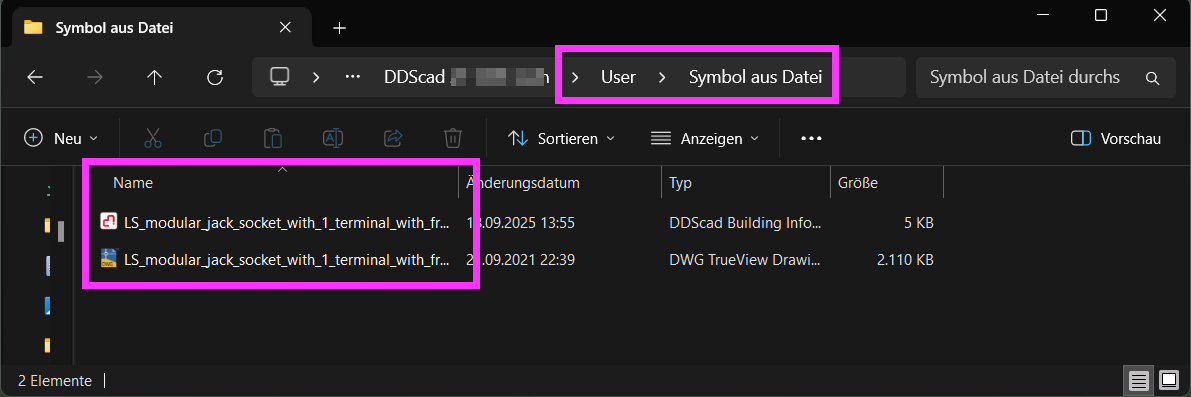

- Die Vorlagedatei wurde automatisch in Ihr USER-Verzeichnis kopiert.
- Das erzeugte BIM-Modell wurde ebenfalls dort abgelegt.
