Wie kann ich eine schräge Zwischendecke darstellen?

Problembeschreibung

Wie kann eine schräge Decke dargestellt werden?

Troubleshooting

• Voraussetzung ist, dass der Raum bereits als Gebäudemodell vorhanden ist.
• Bitte beachten Sie, dass das hier gezeigte Vorgehen einen rein optischen Charakter hat und zum Beispiel keine Objekte auf die eingefügte Decke referenziert werden.

1. Quader zeichnen

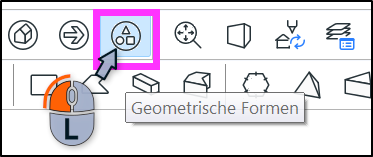

• Aktivieren Sie den Werkzeugkasten Geometrische Formen.

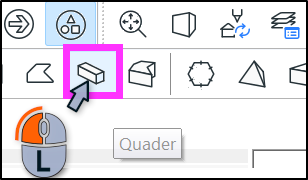

• Wählen Sie das Werkzeug Quader aus.



• Zeichnen Sie einen Quader in der Größe der benötigten Zwischendecke.

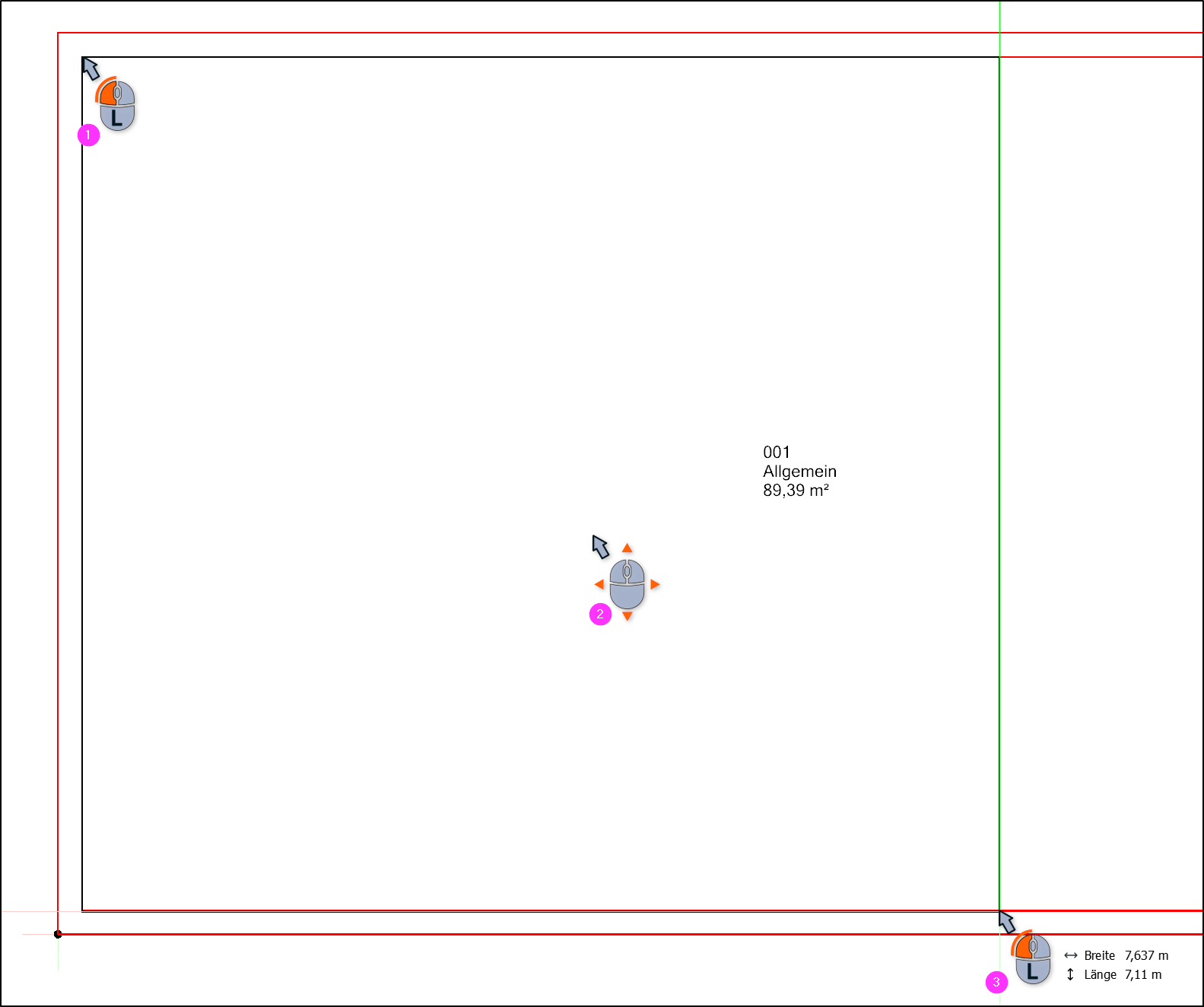

• Klicken Sie auf den Startpunkt (1).
• Bewegen Sie die Maus zum Endpunkt (2).
• Klicken Sie auf den Endpunkt (3).


• Es öffnet sich ein Fenster, in dem Sie die Höhe des Quaders eingeben können.
• Bestätigen Sie die Eingabe mit OK.




2. Quader positionieren

• Markieren Sie den erstellten Quader.

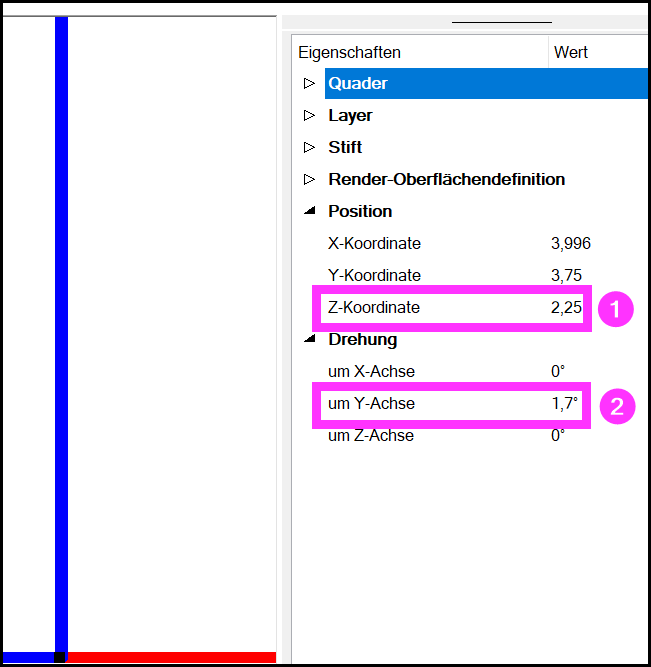

• Tragen Sie in die Eigenschaften des Quaders die gewünschte Höhe (1) und Neigung (2) ein.

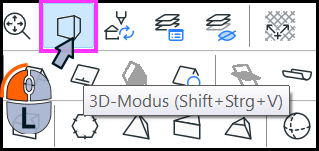

• Aktivieren Sie den 3D-Modus, um die Position zu kontrollieren und gegebenenfalls zu korrigieren.

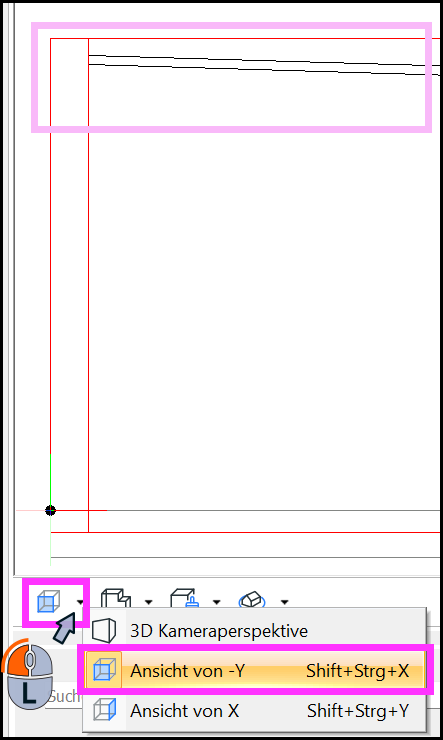

  • Nutzen Sie zum Beispiel die Seitenansicht.



  • Verwenden Sie alternativ das Messen-Werkzeug.



• Sie können auch in der 3D-Ansicht den Quader markieren und dessen Eigenschaften anpassen.
