Problembeschreibung

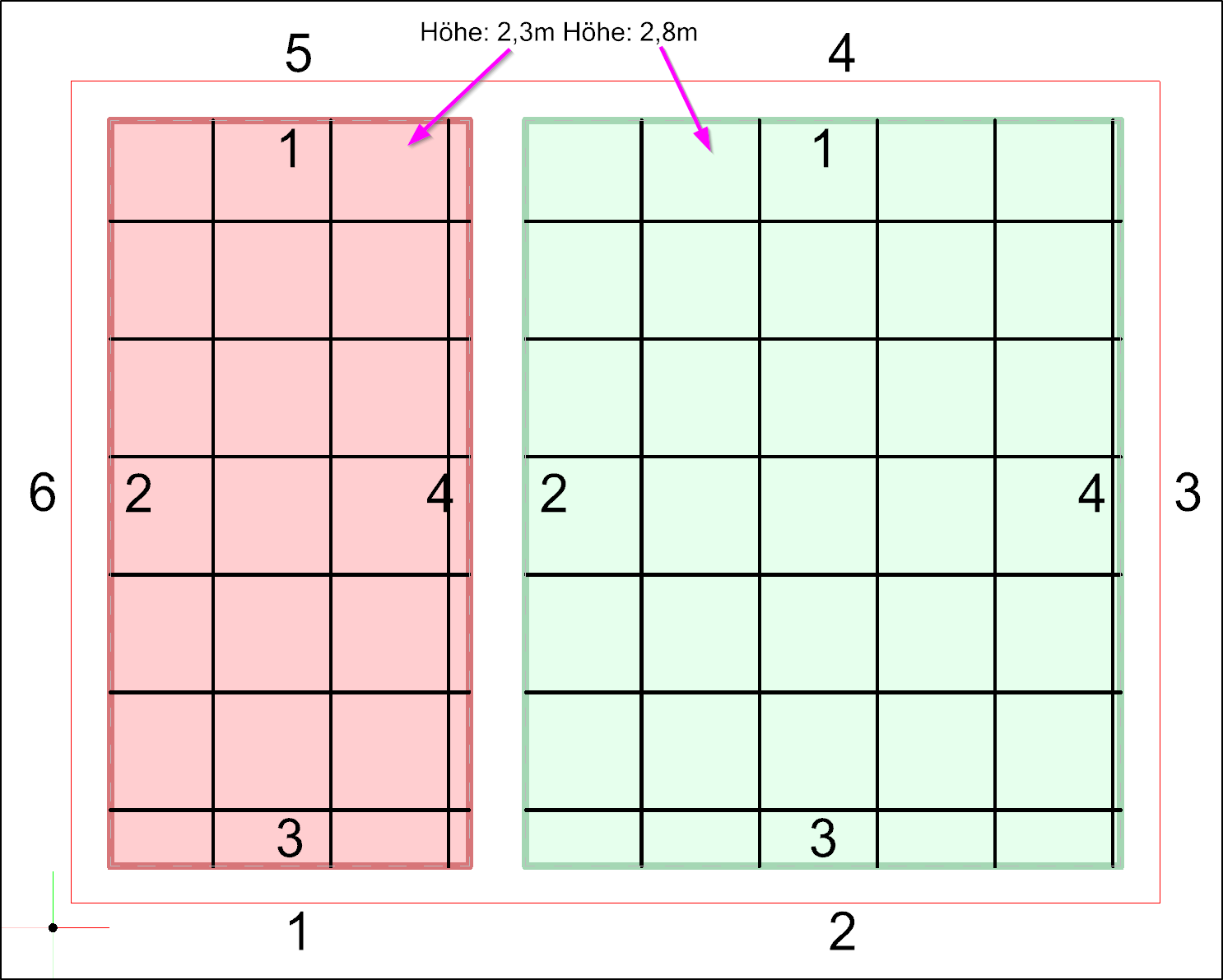

Dieser Beitrag soll eine Hilfestellung sein, für den Fall, dass man einen Raum konstruieren möchte, welcher unterschiedliche Höhen bei den abgehängten Decken aufweist. Hierbei verwenden wir folgende Vorgehensweise.
Troubleshooting

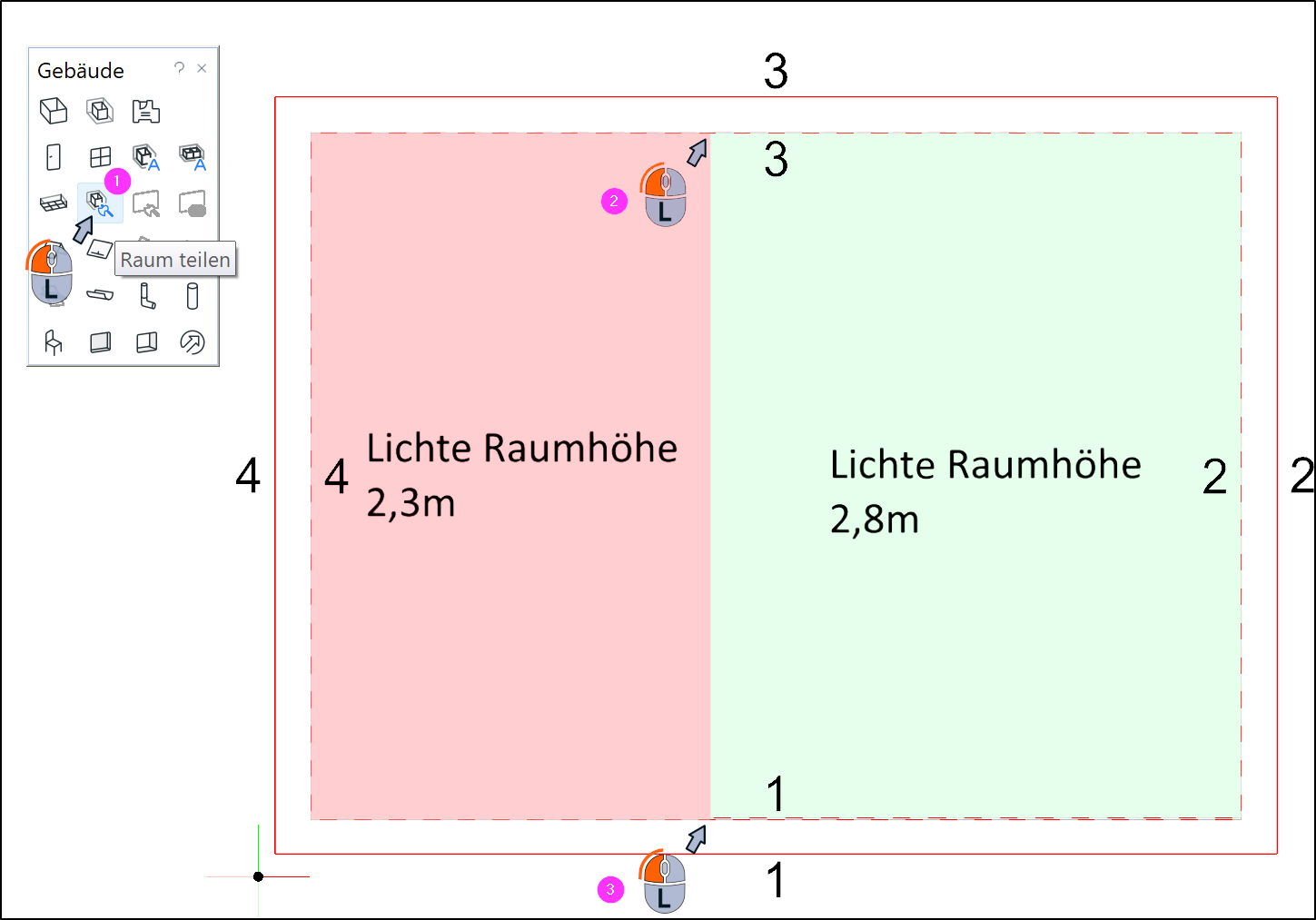

1. Die Funktion "Raum teilen" anwenden
Wenden Sie die Funktion "Raum teilen" auf den gewünschten Raum an.

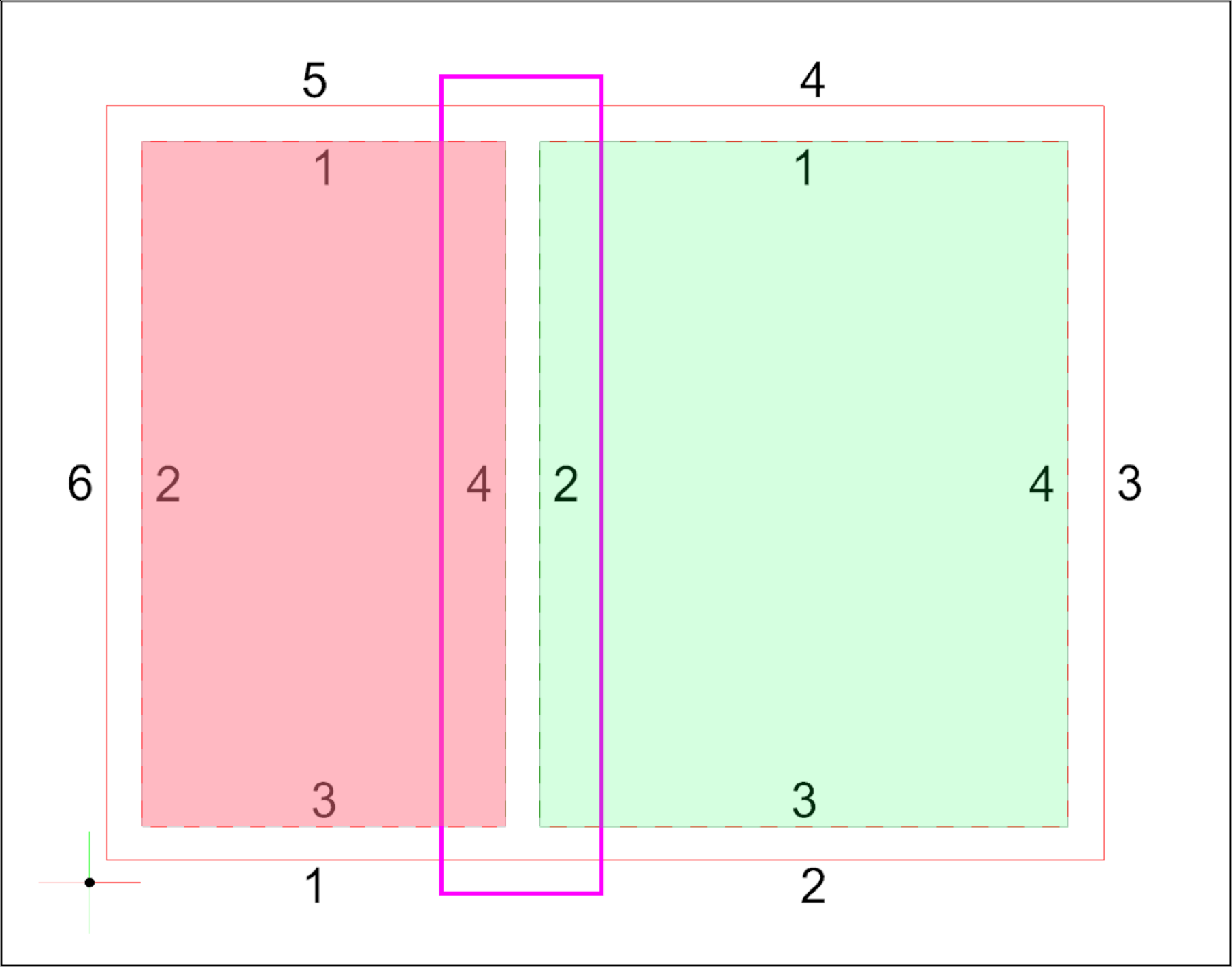

- Dadurch wird eine neue Wand erstellt und teilt den Raum damit in zwei separate Räume.

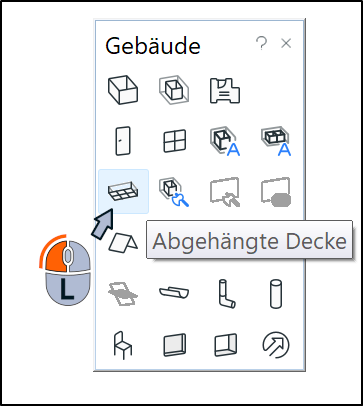

2. Abgehängte Decken einfügen
- In den neu erstellten Bereichen können Sie nun die abgehängten Decken mit den unterschiedlichen Höhen platzieren.
3. Die Teilungswand kaschieren

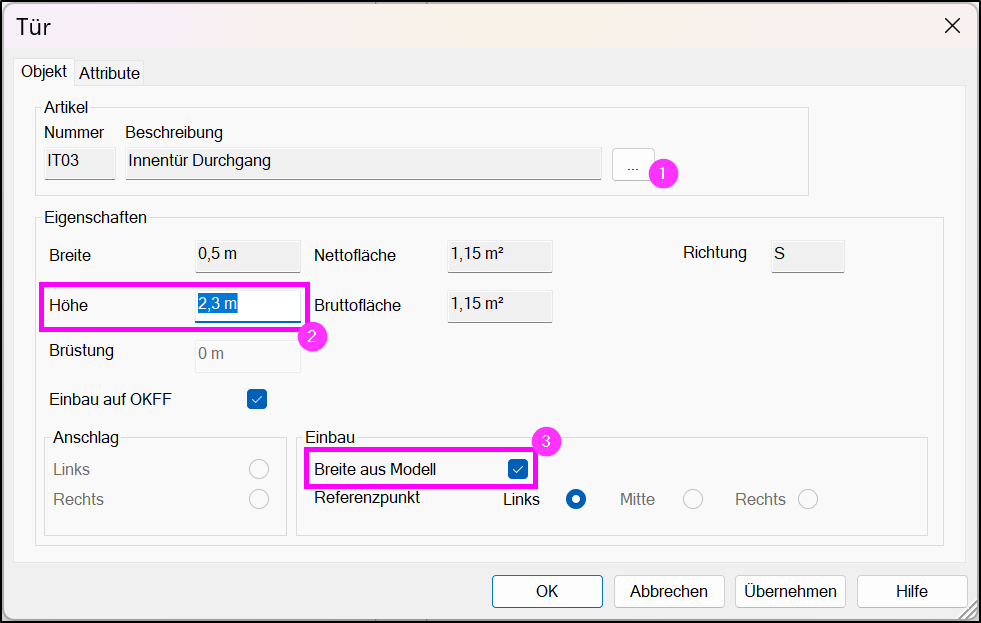

- Um die neu erstellte Wand in der 2D- und 3D-Ansicht entsprechend den architektonischen Gegebenheiten darzustellen, setzen Sie den Artikel Innentür Durchgang in der Höhe der niedrigeren Decke mit aktivierter Funktion Breite aus Modell.

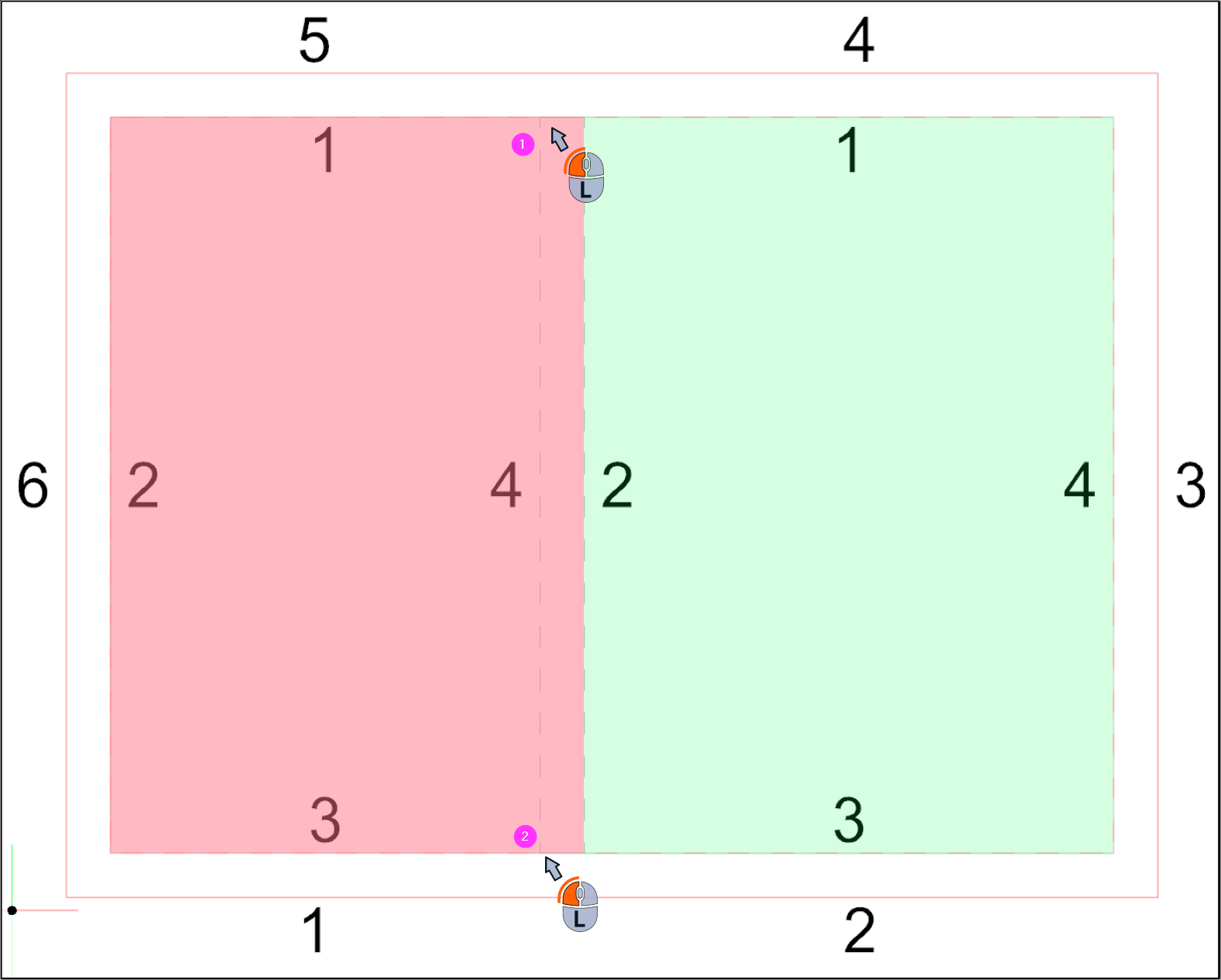

- Anschließend können Sie den Artikel Innentür Durchgang der Raumteilung entsprechend in der vollen Breite der Wand platzieren, um diese Wand innerhalb des Durchgangs ausblenden zu lassen.
- Je nach Bedarf kann nun die Wanddicke noch verringert werden, um die Sichtbarkeit des eingefügten Durchgangs in den Hintergrund zu rücken.
4. Ergebnis

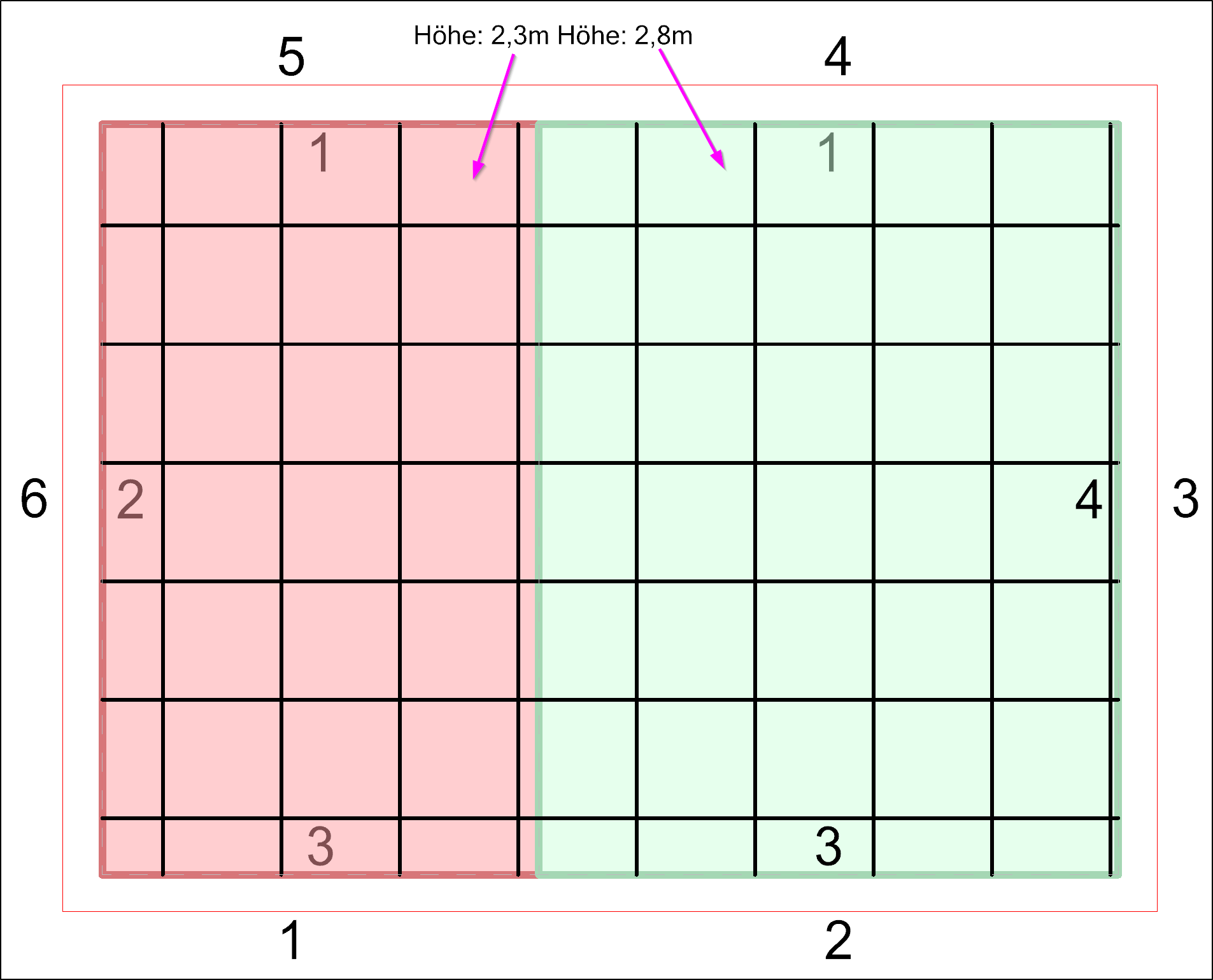

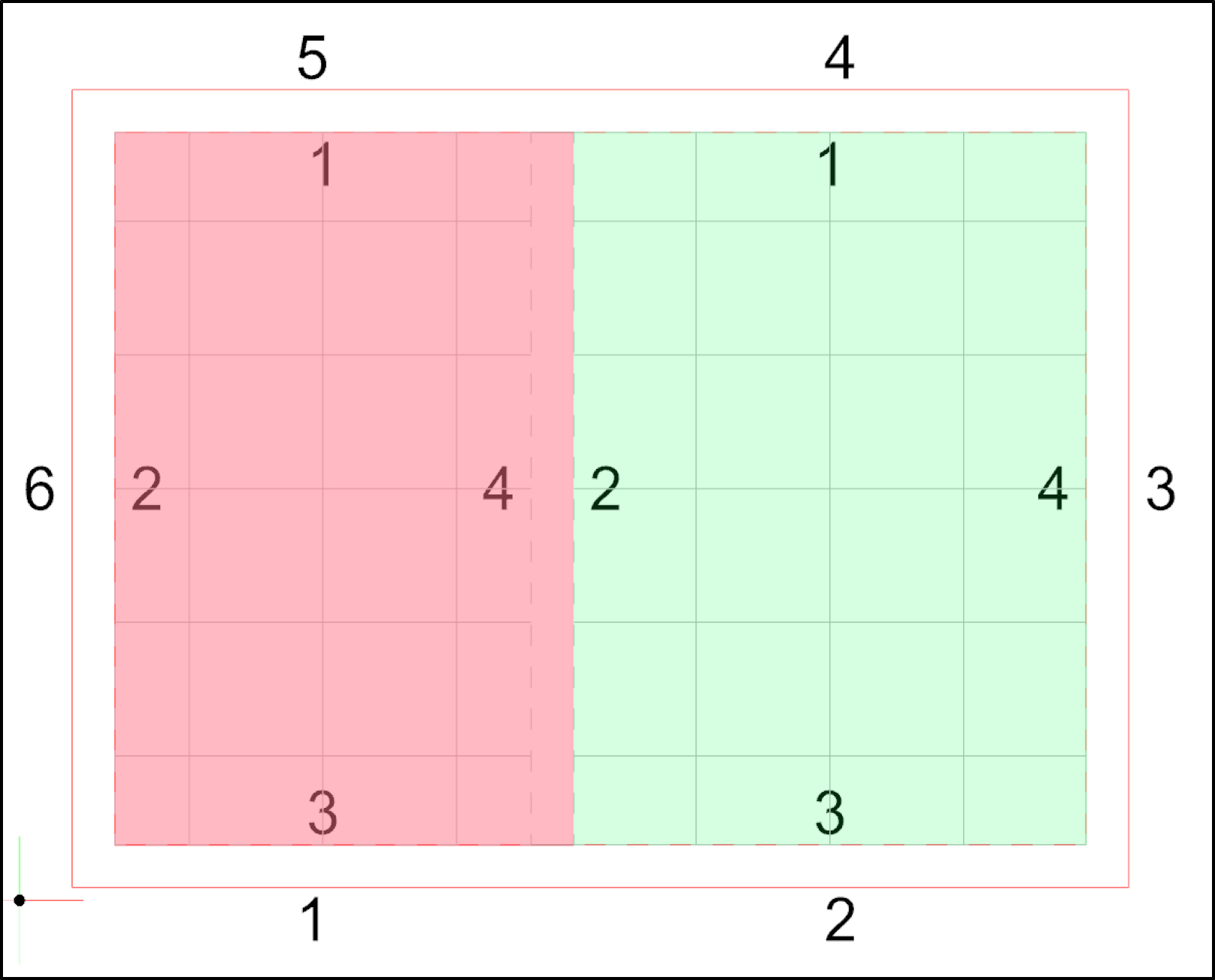

- Ansicht in 2D

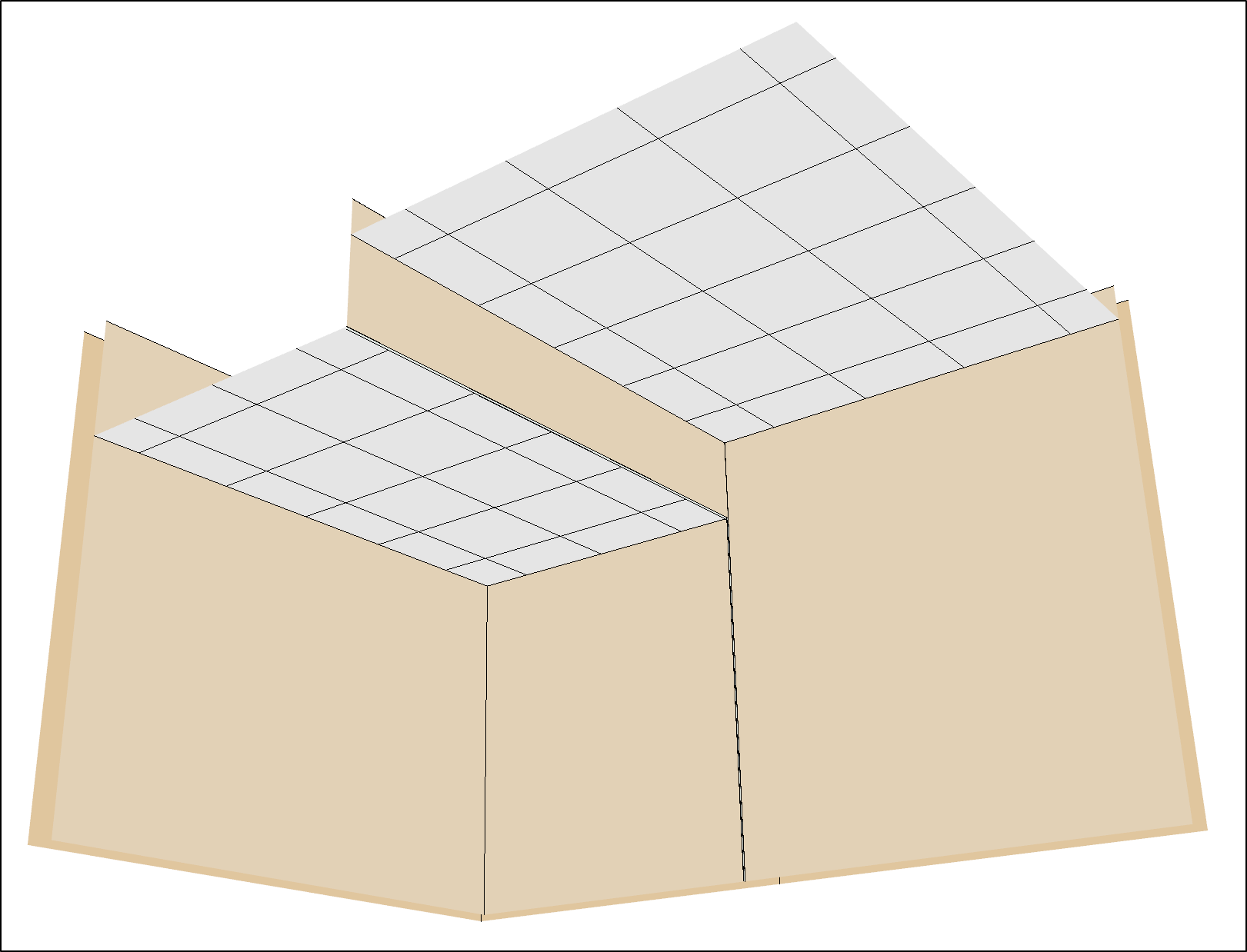

- Ansicht in 3D
