Problembeschreibung
In bestimmten Fällen ist es sinnvoll, ein eingeblendetes Modell – etwa eine im Gewerk Elektrotechnik eingeblendete DWG-Datei aus dem Gewerk Gebäude – abzudimmen, um gezeichnete Objekte besser erkennen zu können.
Das beschriebene Vorgehen betrifft ausschließlich die Darstellung im Arbeitsmodell und wirkt sich nicht auf Ausdrucke oder Exporte aus.
Troubleshooting

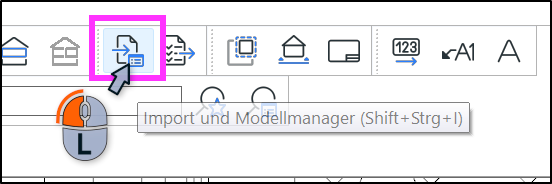

- Öffnen Sie den Import- und Modellmanager.

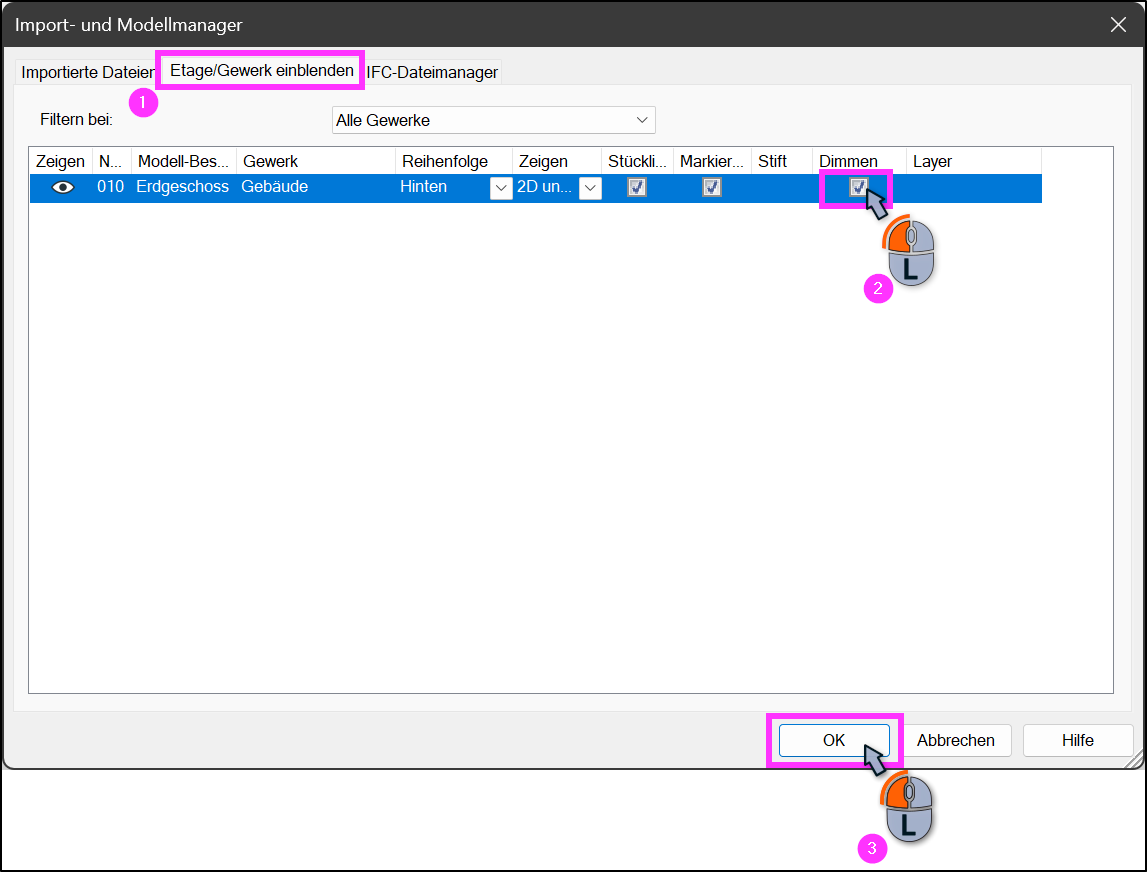

- Wechseln Sie auf den Reiter Etage/Gewerk einblenden (1).
- Wählen Sie in der Liste die relevanten Grundrisse aus.
- Aktivieren Sie das Kontrollkästchen in der Spalte Dimmen (2).
- Schließen Sie den Dialog mit OK (3).

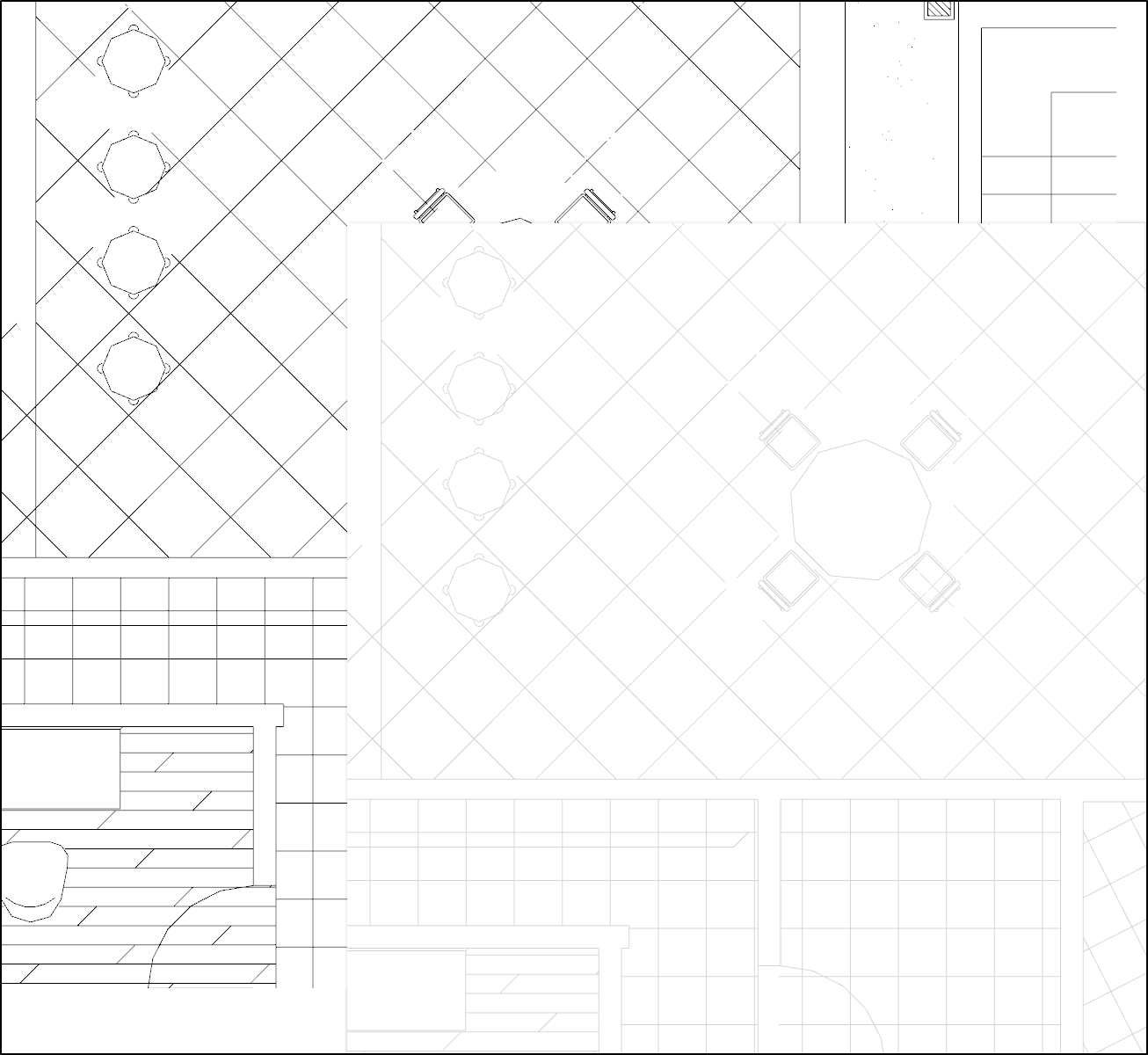

Ergebnis
