Wie kann ein Raum in einem Raum gezeichnet werden?

Problembeschreibung:

Es soll ein Raum in einen Raum gezeichnet werden, wie muss hier vorgegangen werden?

Troubleshooting:

1. Bereich zeichnen

• Zeichnen Sie wie gewohnt einen Bereich, um die äußere Grenze Ihrer Etage festzulegen.
  • Dies kann auf Grundlage einer referenzierten Datei, etwa einer DWG, oder frei erfolgen.

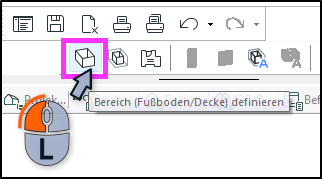

• Nutzen Sie hierfür das Werkzeug Bereich (Fußboden/Decke) definieren.





2. Inneren Raum zeichnen

• Als Nächstes wird der innenliegende Raum gezeichnet.
• Verwenden Sie hierfür das Werkzeug Raumdefinition.

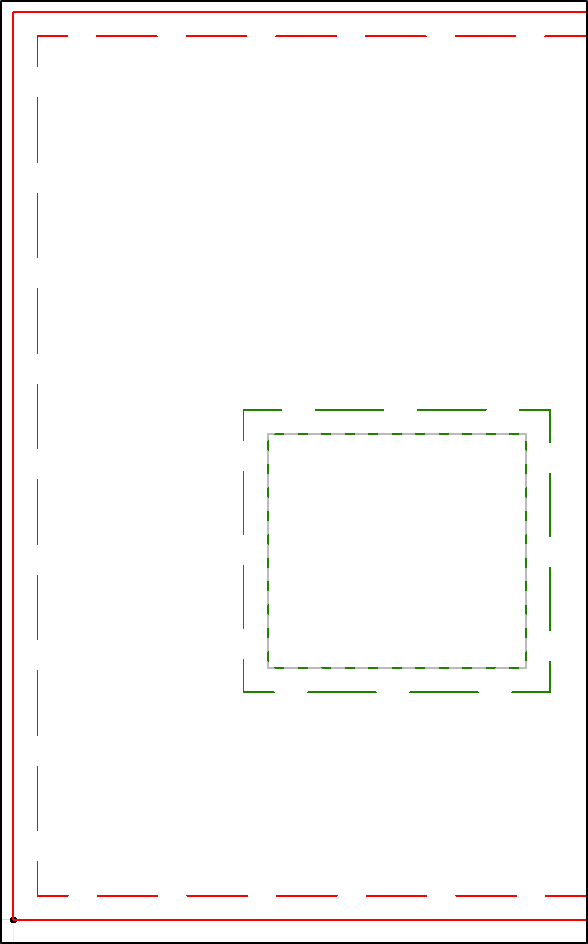

• Zeichnen Sie den innenliegenden Raum in den zuvor generierten Bereich.




  • Wiederholen Sie dies ggf. für weitere innenliegende Räume.

3.  Umgebenden Raum definieren

• Nachdem alle innenliegenden Räume definiert wurden, wählen Sie erneut das Werkzeug Raumdefinition.

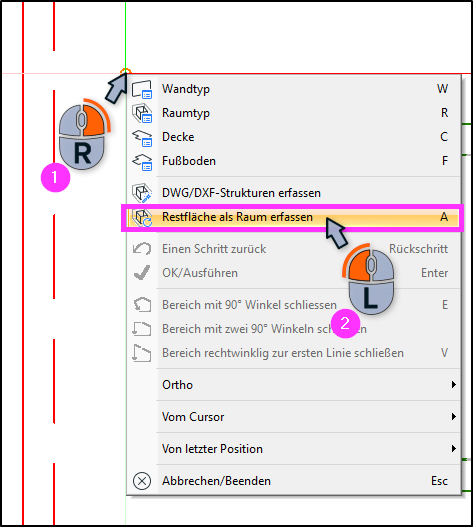

• Klicken Sie mit Rechts in den Bereich, aber nicht in einen der bereits definierten Räume (1).
• Und wählen Sie im Kontextmenü den Eintrag Restfläche als Raum erfassen (2).

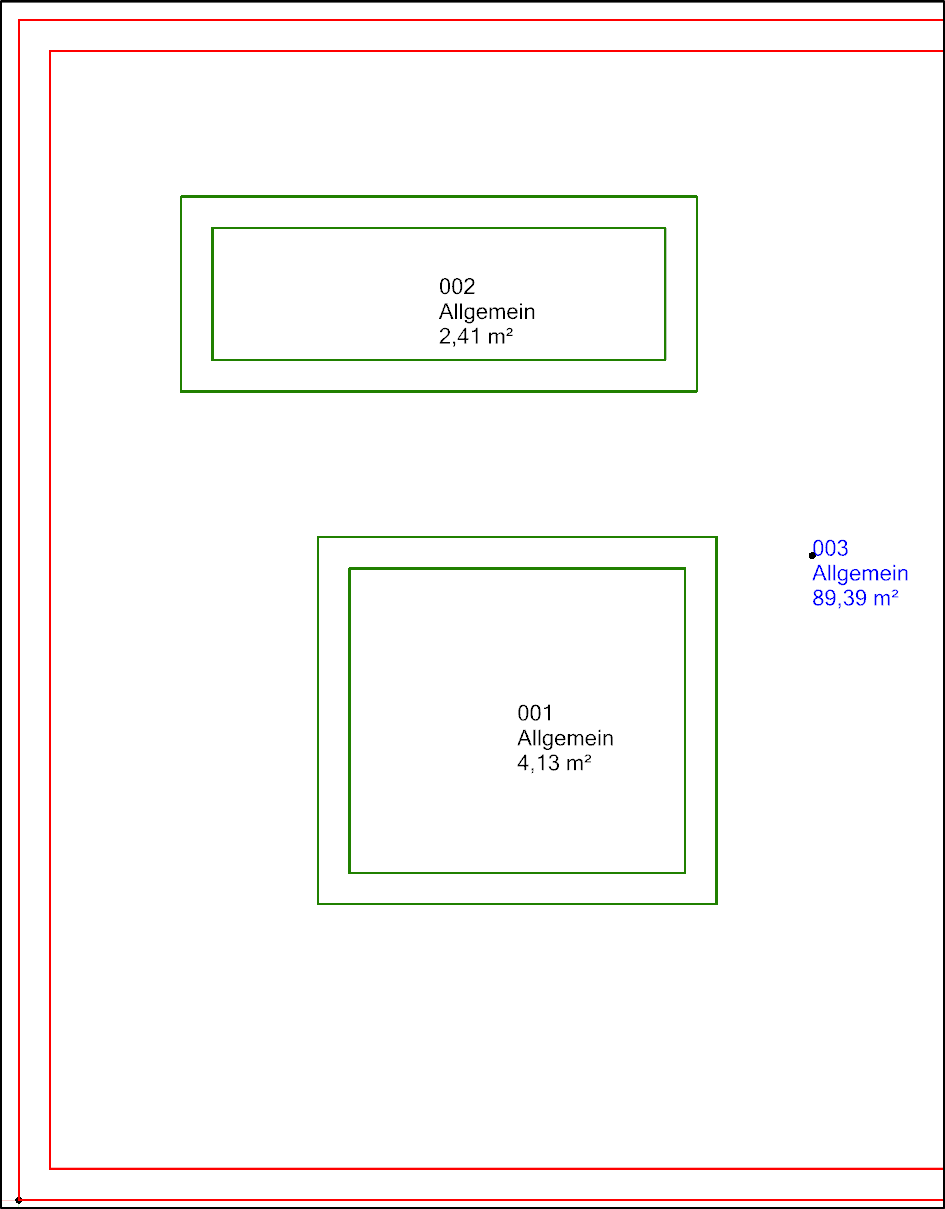

• Hierdurch wird die restliche raumlose Fläche des Bereiches als Raum definiert.
