Durchbruch für mehrere Medien zeichnen

Problembeschreibung:

Es soll ein Durchbruch in einer Wand gezeichnet werden, welcher groß genug für mehrere vorhandene Verlegesysteme/Medien (z.B. Kabeltrassen oder Rohre) sein soll.

Die zu berücksichtigenden Objekte müssen sich hierbei nicht auf derselben Höhe befinden.

Troubleshooting:

1. Objekte nicht deckungsgleich

• Öffnen Sie das Werkzeug Öffnungen.




  • Optional:

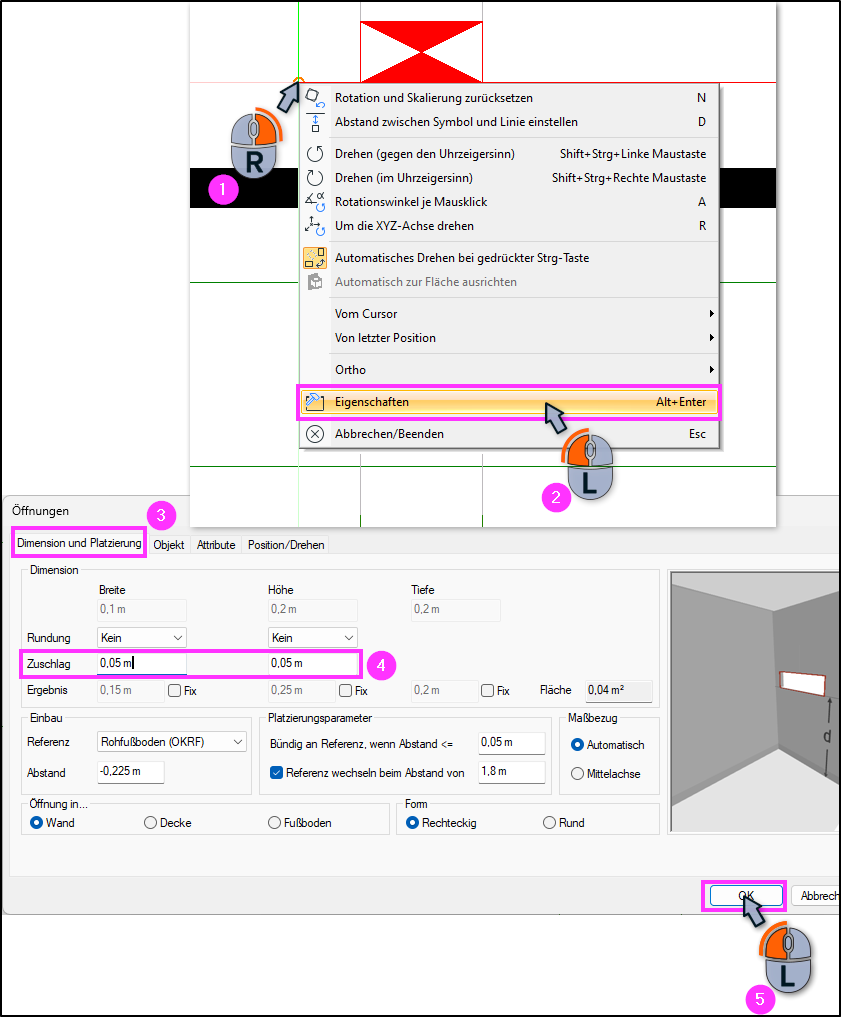

    In den Eigenschaften haben Sie die Möglichkeit, den Durchbruch anzupassen, etwa um einen Zuschlag in Höhe und/oder Breite anzugeben.
  • Maße und Referenz müssen nicht angegeben werden, diese Werte ermittelt DDScad automatisch aus der Höhe der entsprechenden Objekte.

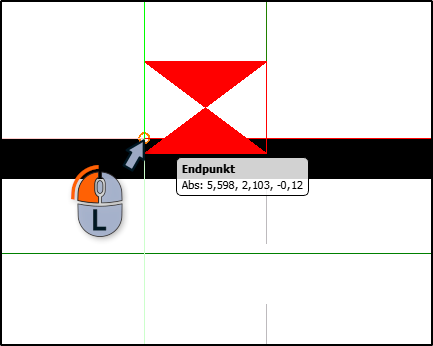

• Klicken Sie an den gewünschten Startpunkt der Öffnung.

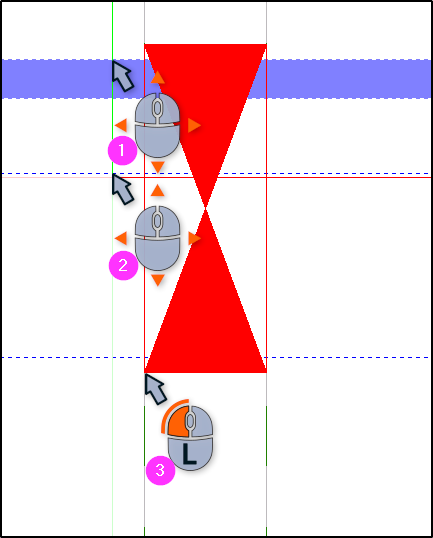

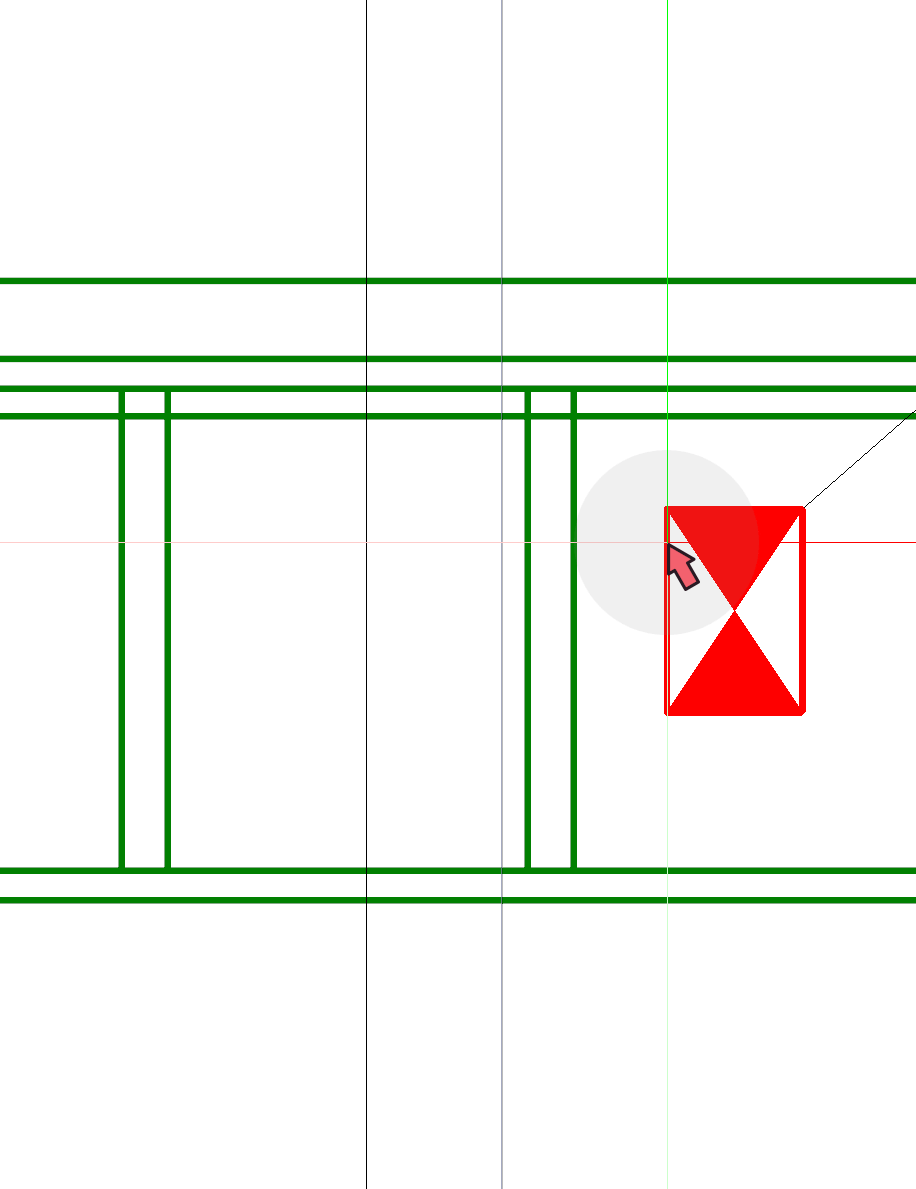

• Fahren Sie anschließend über alle Objekte, welche für den Durchbruch berücksichtigt werden sollen, ohne zu klicken (1, 2).
  • Achten Sie darauf, dass diese markiert werden, dies ist an der veränderten Darstellung zu erkennen.
• Klicken Sie nach dem Erfassen aller Objekte auf den Endpunkt der Öffnung (3).

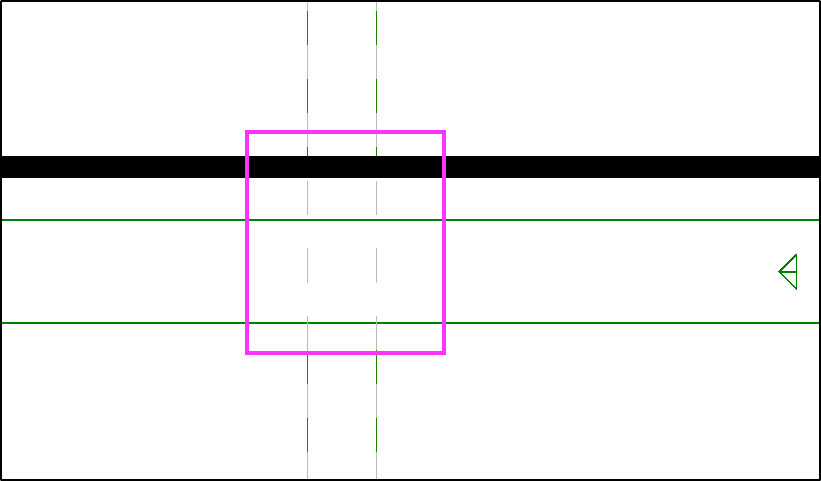

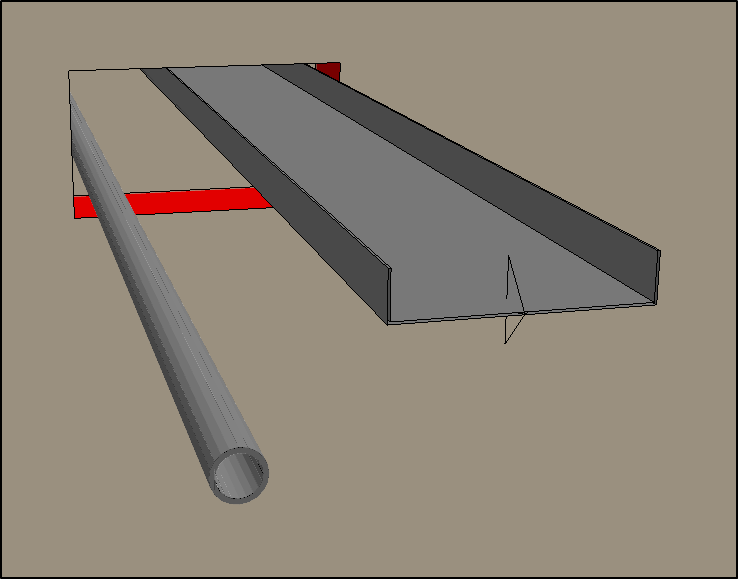

• Ergebnis



2. Objekte deckungsgleich

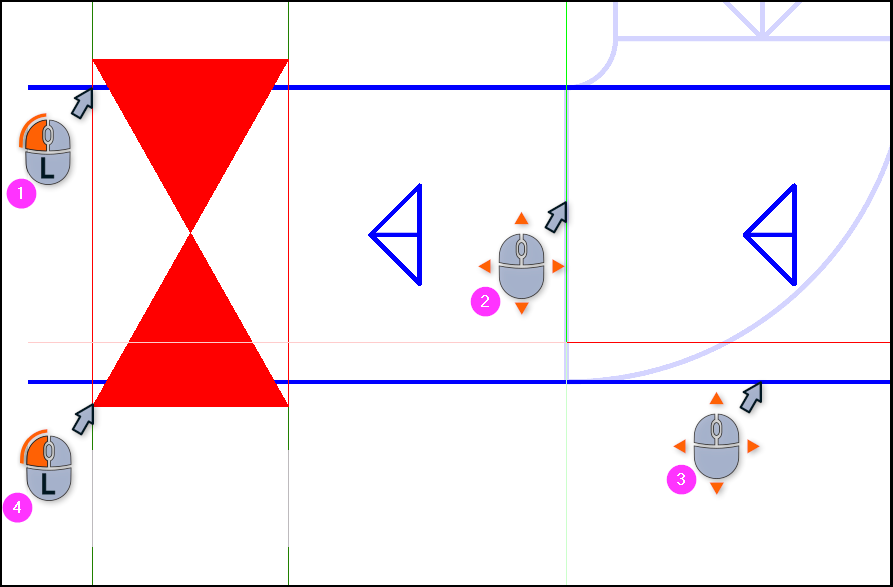

Falls Objekte, welche berücksichtigt werden sollen, im 2D exakt deckungsgleich sind, ist das Vorgehen weitestgehend identisch, mit dem Unterschied, dass mit dem Mausrad aus der Zeichnung gezoomt werden muss, an welcher das auf der Z-Achse tiefer liegende Objekt nicht überlagert wird.

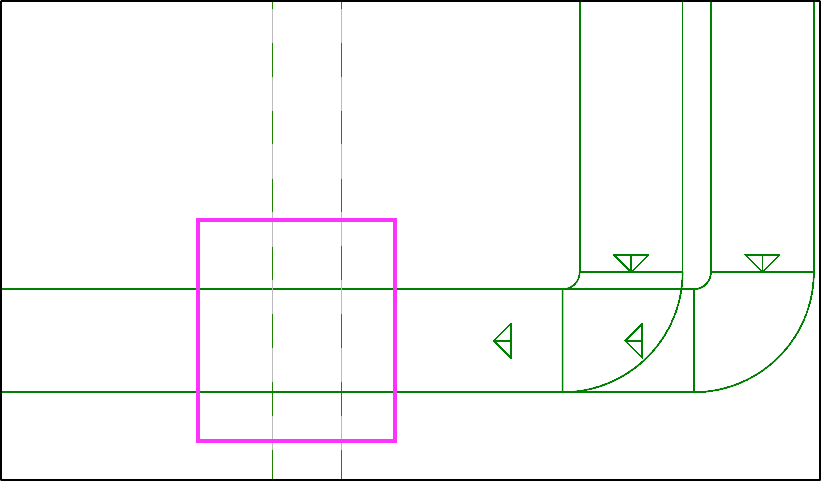

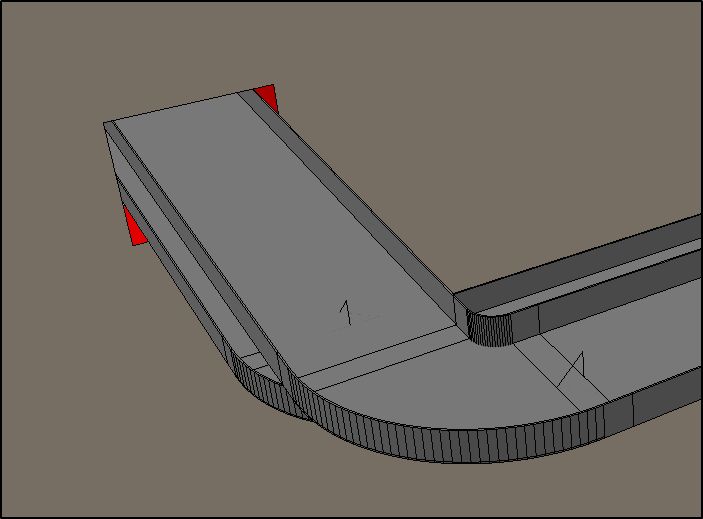

Ergebnis
