Zeichenfläche drehen

Problembeschreibung:

Es kann notwendig oder erwünscht sein, dass ein importierter Grundriss gedreht wird. Etwa dann, wenn Gebäudeteile für ein angenehmeres Arbeiten gerade ausgerichtet sein sollen.

Troubleshooting:

Dies erfolgt über die Funktion Raster/Koordinatenkreuz drehen. Was hierüber eingestellt wird, kann mit einem Klick wieder zurückgesetzt werden. Besonders hilfreich ist diese Funktion, wenn die Wände im Plan verschiedenste Ausrichtungen haben.

• Öffnen Sie das gewünschte Modell.


• Betätigen Sie die Schaltfläche für die Funktion Raster/Koordinatenkreuz drehen.

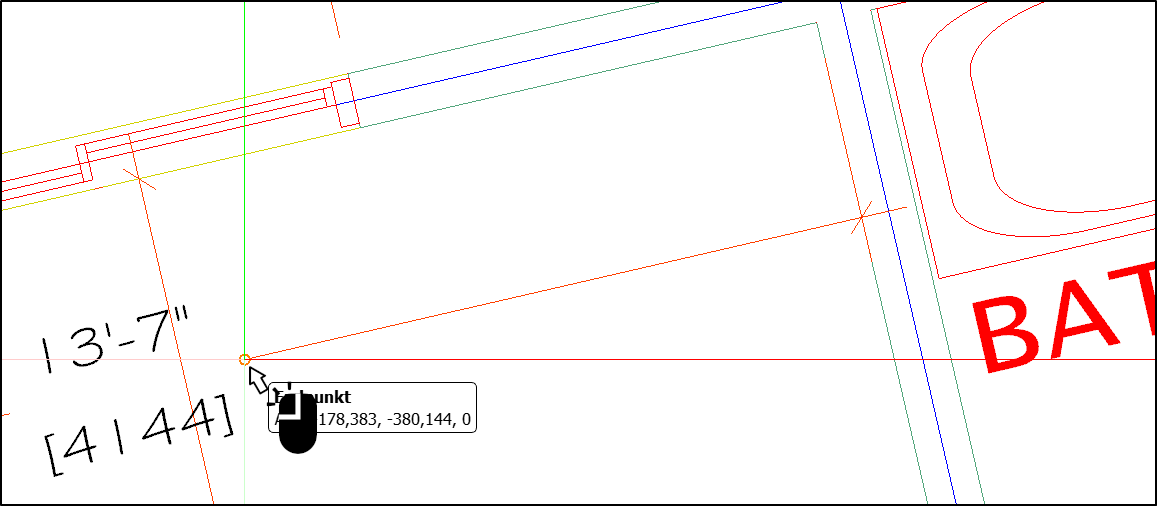

• Klicken Sie den Anfang einer Linie, welche waagerecht ausgerichtet werden soll.
• Und danach auf deren Ende.

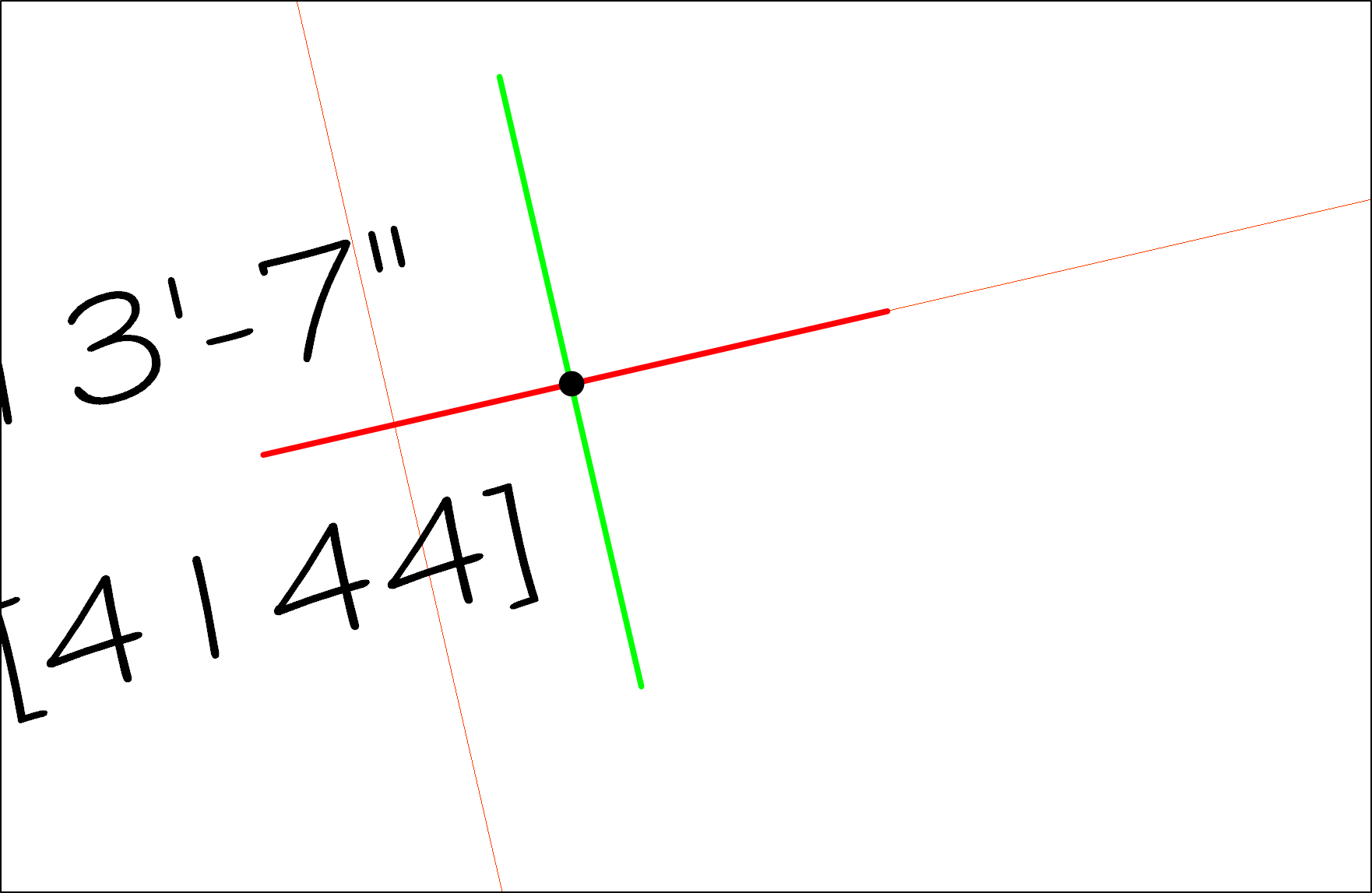

• Nach diesen Schritten ist im Modell ein Koordinatenkreuz zu sehen.

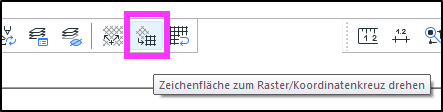

• Klicken Sie nun auf die Schaltfläche Zeichenfläche zum Raster/Koordinatenkreuz drehen.

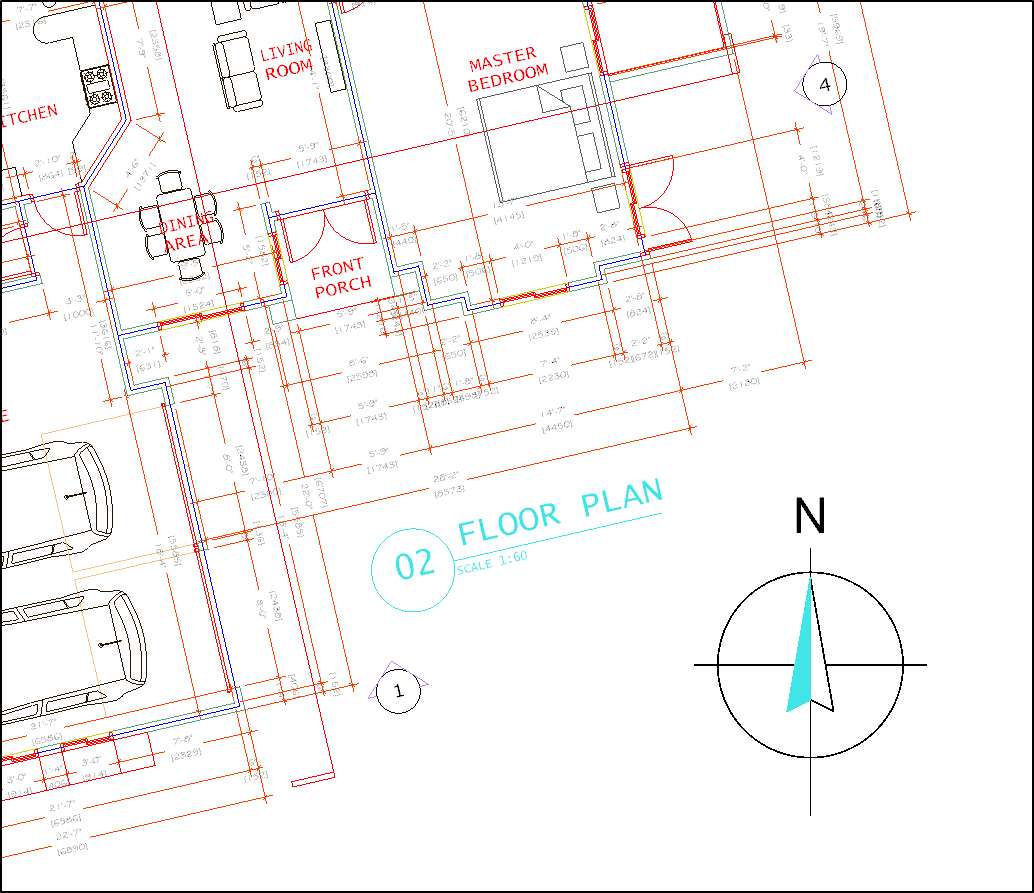

• Die Zeichnung wird nun an diesem Kreuz waagerecht ausgerichtet.



• Sie können nun in diesem Modell arbeiten.
• Label richten sich nicht horizontal aus, da für sie die Drehung der eingefügten Referenz entscheidend ist.

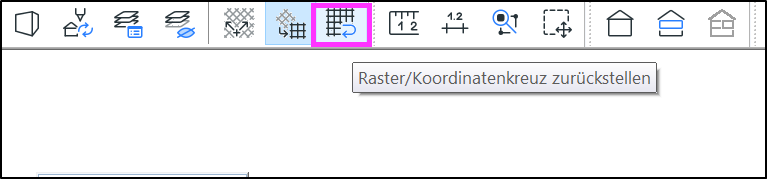

• Wenn Sie die Original-Drehung wiederherstellen wollen, klicken Sie auf die Schaltfläche Raster/Koordinatenkreuz zurückstellen.
