Problembeschreibung:
Wie kann ich den Abstand der Rasterpunkte verändern?
Troubleshooting:

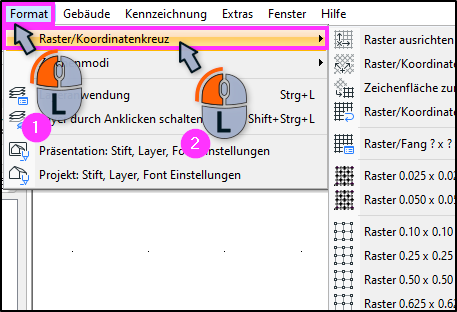

Klicken Sie auf das Menü Format (1) und anschließend auf den Eintrag Raster/Koordinatenkreuz (2).

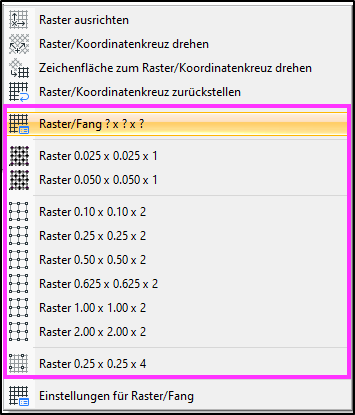

Im zugehörigen Untermenü haben Sie einige Möglichkeiten, das Raster zu beeinflussen.

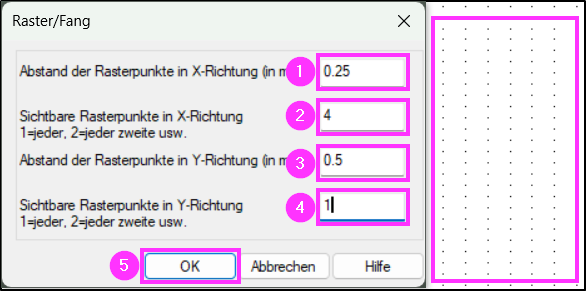

Raster/Fang ? x ? x ?
- in diesem Dialog kann ein eigenes Raster definiert werden.
- 1 - Abstand der Rasterpunkte in X-Richtung (im m)
- Im Beispiel 0,25 m
- 2 - Sichtbare Rasterpunkte in X-Richtung
1=jeder, 2=jeder zweite usw.
- Welche Punkte sollen auf der X-Achse zu sehen sein?
- Im Beispiel jeder vierte, 3 Fangpunkte zwischen sichtbaren Punkten.
- 3 - Abstand der Rasterpunkte in Y-Richtung (im m)
- Im Beispiel 0,5 m
- 4 - Sichtbare Rasterpunkte in Y-Richtung
1=jeder, 2=jeder zweite usw.
- Welche Punkte sollen auf der Y-Achse zu sehen sein?
- Im Beispiel jeder, keine Fangpunkte zwischen sichtbaren Punkten.
- Bestätigen Sie Ihre Angaben mit OK (5).
Raster 0.025 x 0.025 x 1
- Raster 0,025 m x 0,025 m.
- jeder Punkt ist sichtbar.
Raster 0.050 x 0.050 x 1
- Raster 0,050 m x 0,050 m.
- jeder Punkt ist sichtbar.
Raster 0.10 x 0.10 x 2
- Raster 0,10 m x 0,10 m.
- Jeder zweite Punkt ist sichtbar.
- Abstand zwischen den sichtbaren Punkten 0,20 m.
- Ein Fangpunkt zwischen sichtbaren Punkten.
Raster 0.25 x 0.25 x 2
- Raster 0,25 m x 0,25 m.
- Jeder zweite Punkt ist sichtbar.
- Abstand zwischen den sichtbaren Punkten 0,50 m.
- Ein Fangpunkt zwischen sichtbaren Punkten.
Raster 0.50 x 0.50 x 2
- Raster 0,50 m x 0,50 m.
- Jeder zweite Punkt ist sichtbar.
- Abstand zwischen den sichtbaren Punkten 1,00 m.
- Ein Fangpunkt zwischen sichtbaren Punkten.
Raster 0.625 x 0.625 x 2
- Raster 0.625 m x 0.625 m.
- Jeder zweite Punkt ist sichtbar.
- Abstand zwischen den sichtbaren Punkten 1,25 m.
- Ein Fangpunkt zwischen sichtbaren Punkten.
Raster 1.00 x 1.00 x 2
- Raster 1.00 m x 1.00 m.
- Jeder zweite Punkt ist sichtbar.
- Abstand zwischen den sichtbaren Punkten 2.00 m.
- Ein Fangpunkt zwischen sichtbaren Punkten.
Raster 2.00 x 2.00 x 2
- Raster 2.00 m x 2.00 m.
- Jeder zweite Punkt ist sichtbar.
- Abstand zwischen den sichtbaren Punkten 4.00 m.
- Ein Fangpunkt zwischen sichtbaren Punkten.
Raster 0.25 x 0.25 x 4
- Raster 0.25 m x 0.25 m.
- Jeder vierte Punkt ist sichtbar.
- Abstand zwischen den sichtbaren Punkten 1.00 m.
- Drei Fangpunkte zwischen sichtbaren Punkten.
