Problembeschreibung:
Dieser Beitrag soll veranschaulichen, wie Sie neue projektspezifische Layer erstellen und nutzen können.
Sie profitieren von projektspezifischen Layern auf folgende Weise:
- Übersichtlichkeit: Kabel und Leitungen können auf verschiedene Gewerk-Layer verteilt werden, was die Organisation und das Auffinden von Informationen erleichtert.
- Flexibilität: Layersteuerungen für Deckenspiegel oder Einlegearbeiten ermöglichen es, bestimmte Elemente im Layout zu verbergen oder anzuzeigen, was die Ausgabe und Fehlersuche übersichtlicher macht.
- Effizienz: Durch die Verwendung von Layern können Pläne schnell und gezielt angepasst werden, ohne dass alle Teilbilder geändert werden müssen.
Troubleshooting:

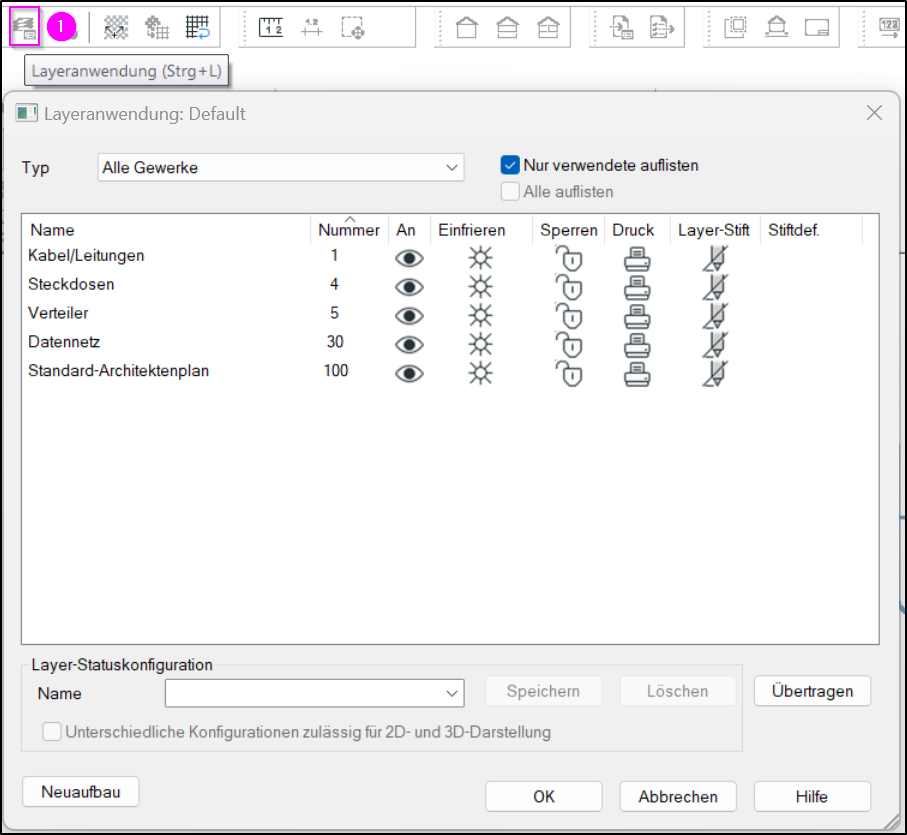

1. Layeranwendung öffnen
2. Gewerk auswählen

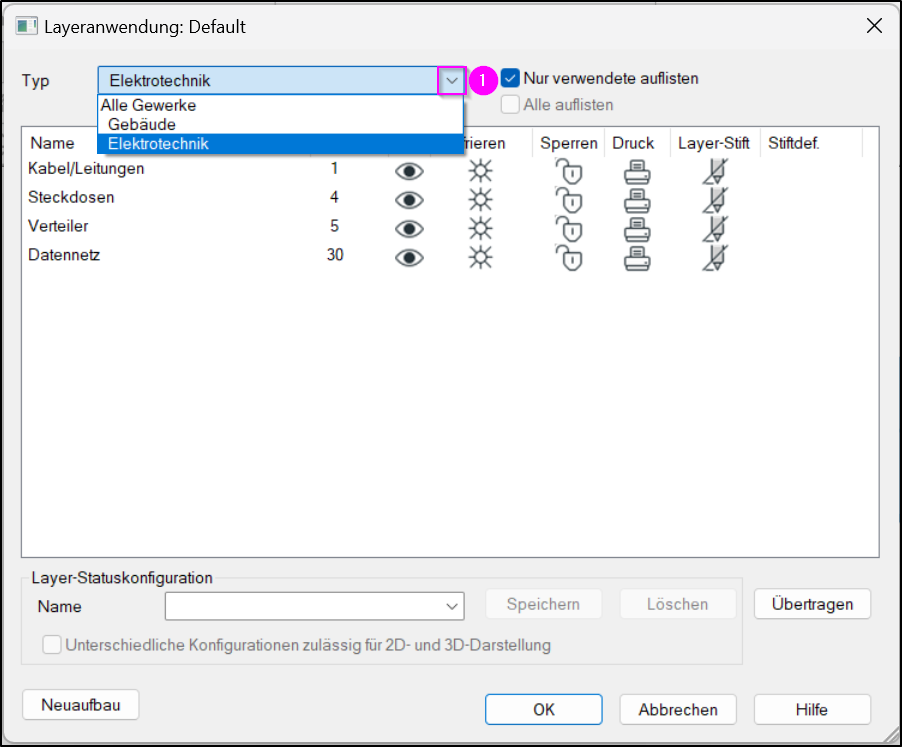

- z.B. Elektrotechnik (1)
3. Filter deaktivieren

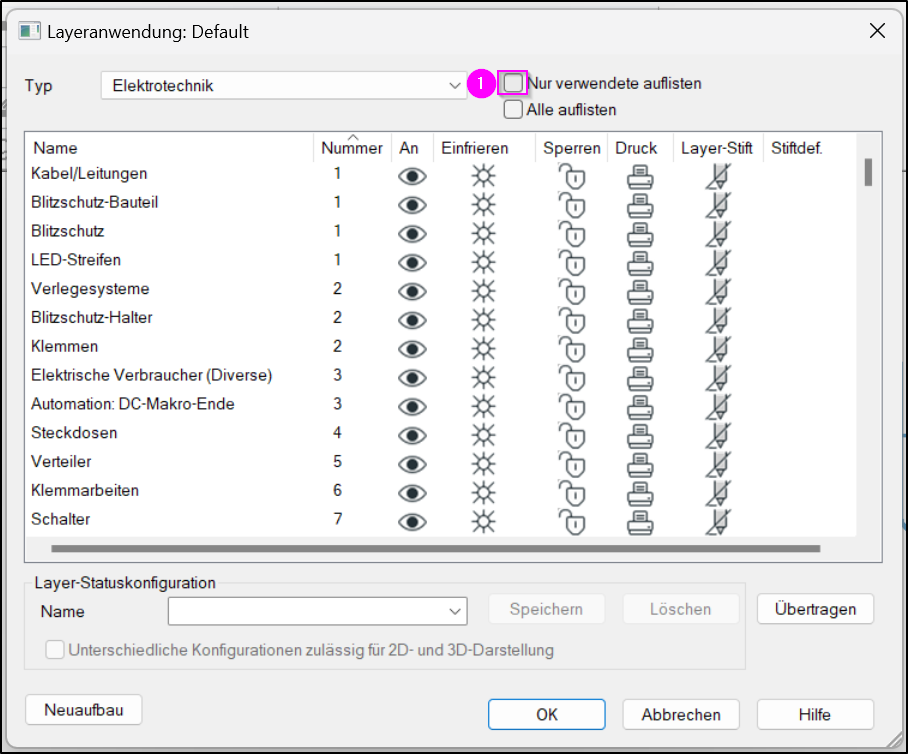

- Deaktiviere die Checkbox Nur verwendete (Layer) auflisten (1), damit später der neue, noch nicht verwendete Layer angezeigt wird und nicht sofort unsichtbar ist bzw. durch den Filter ausgeblendet wird.
4. Neue Layer erstellen

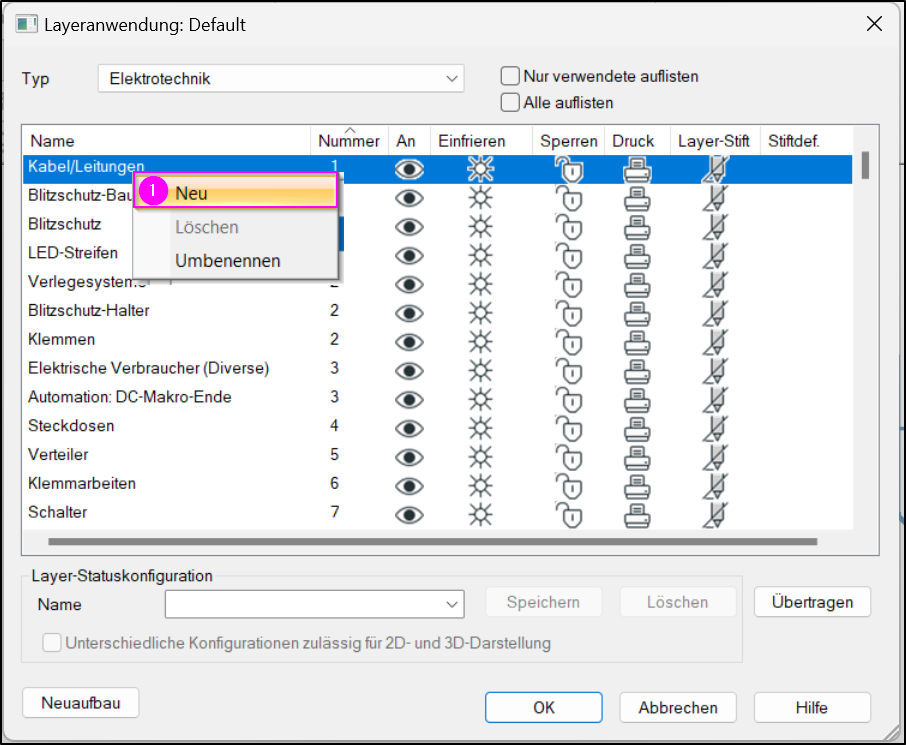

- Rechtsklick und im Kontextmenü auf Neu (1)
5. Neue Layer umbenennen

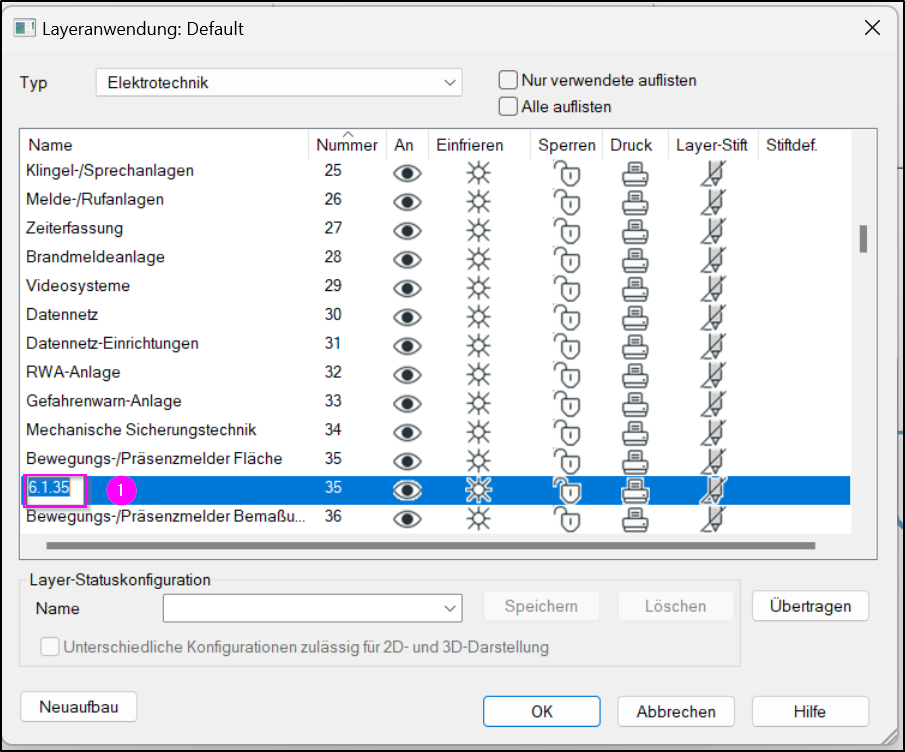

- z.B. 1. neuer Layer: Niederspannung Kabel/ Leitungen (1)

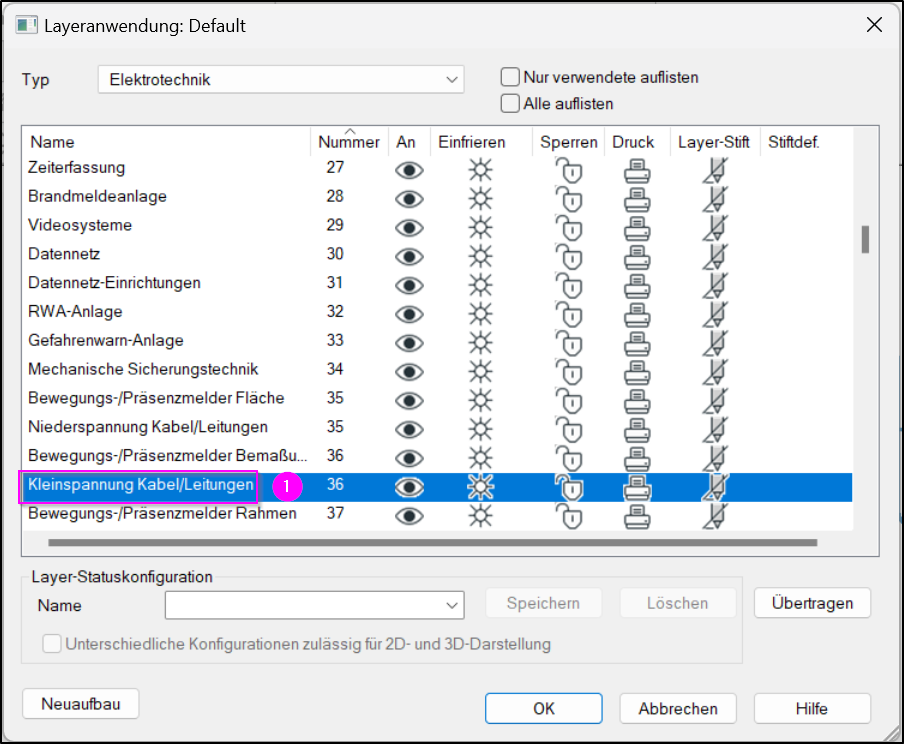

- Schritt 4 für 2. neuen Layer wiederholen und in Layer Kleinspannung Kabel/ Leitungen (1) umbenennen.
6. Neuaufbau

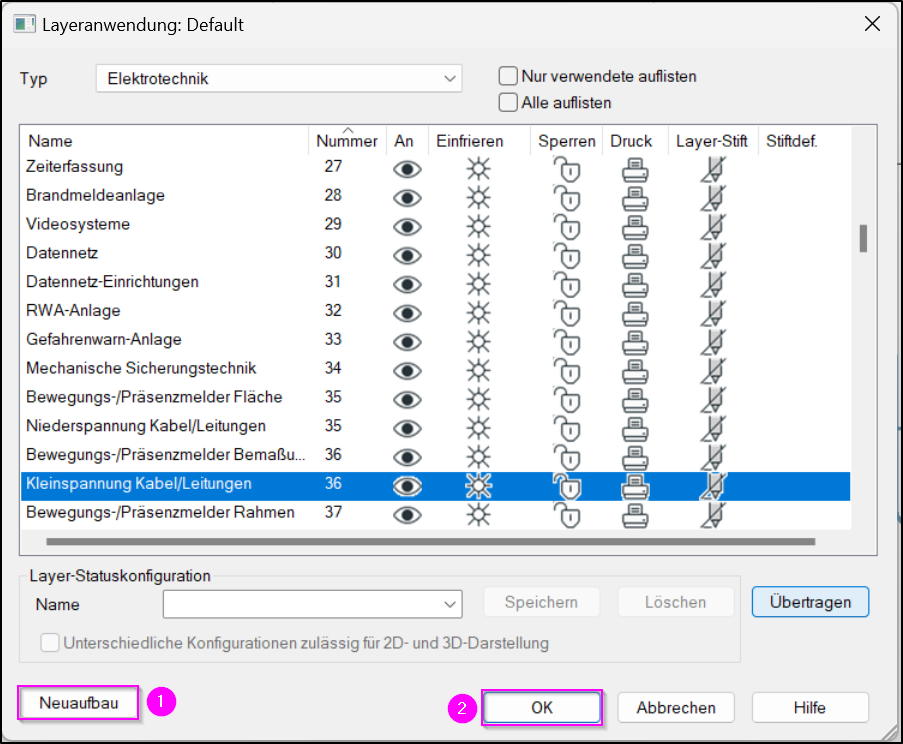

- Button Neuaufbau (1) und mit OK (2) abschließen.
7. Layer umstellen

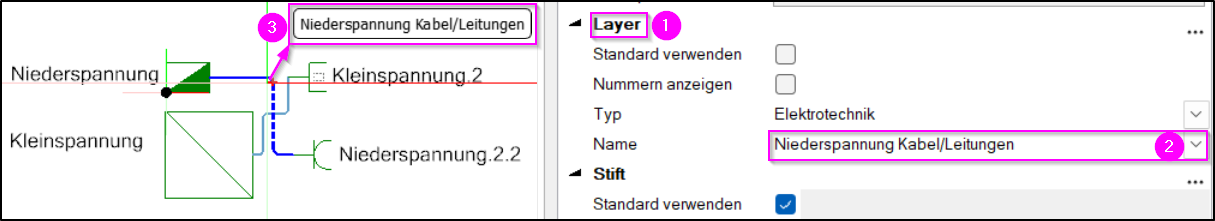

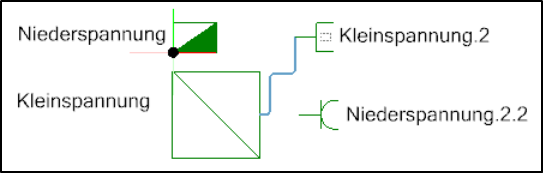

- Ändern Sie im Eigenschaftsfenster den Layer (1) von gezeichneten Niederspannungskabeln zur Schukosteckdose von standardmäßig eingestellten Layer Kabel/Leitungen (2) auf neu erstellten Layer Niederspannung Kabel/Leitungen (3) um.
8. Layer prüfen
- Den neu vergebenen Layer für Niederspannung Kabel/Leitungen über die Layeranwendung oder die Funktion 'Layer' durch Anklicken (Shift+Strg+L) ausblenden
