Problembeschreibung:
Wie kann ich einen Grundriss Zonen einteilen und diese optisch darstellen?
Troubleshooting:
1. Zonen festlegen

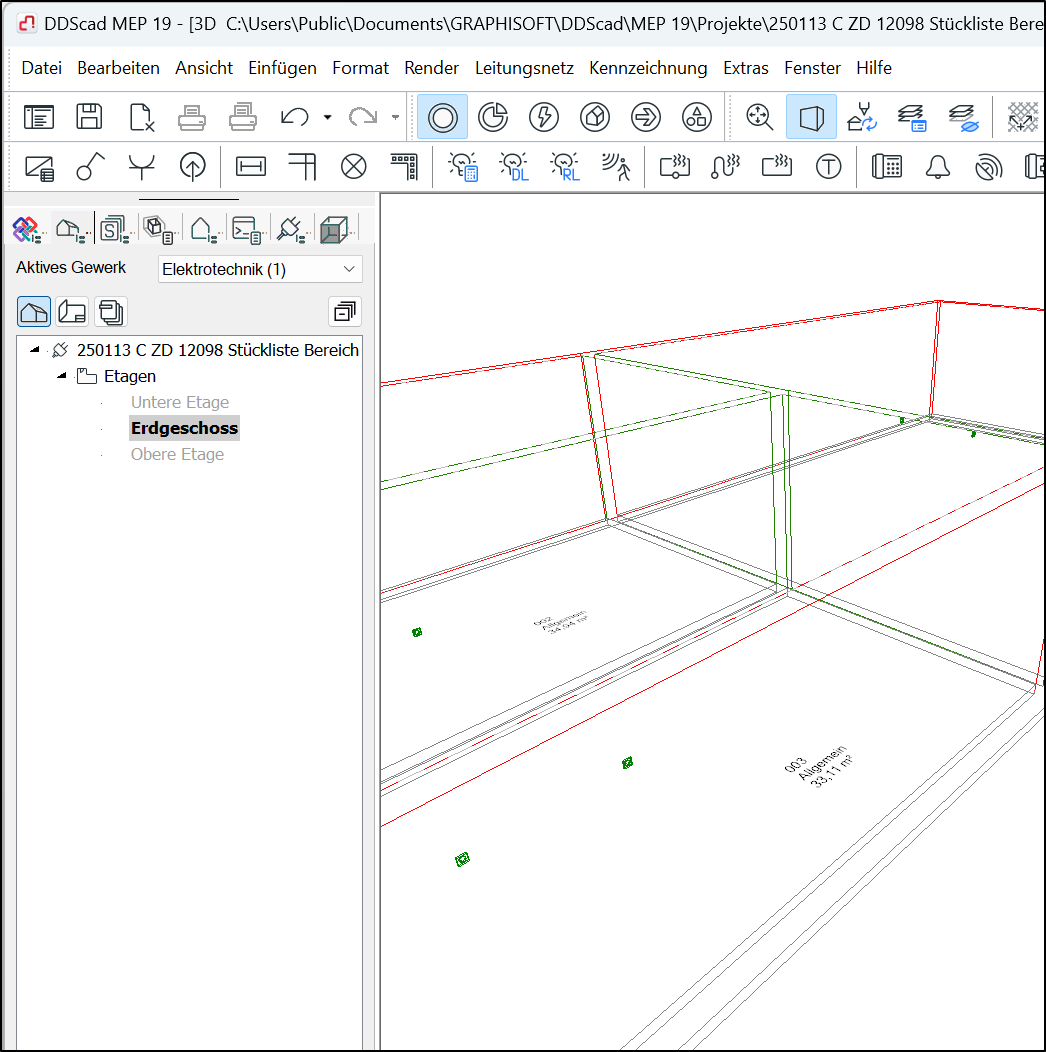

- Öffnen Sie ein Arbeitsmodell, welches ein
- DDScad-Gebäudemodell
- enthält.
- Wahlweise in der 2D- oder 3D-Ansicht.
- Wahlweise in der 2D- oder 3D-Ansicht.

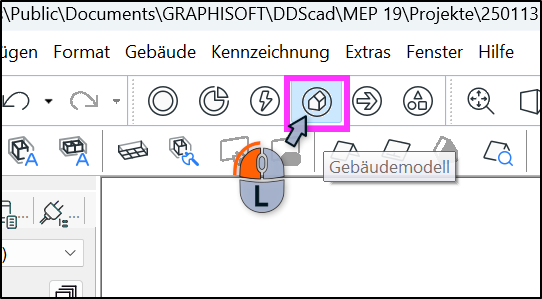

- Aktivieren Sie den Werkzeugkasten Gebäudemodell.

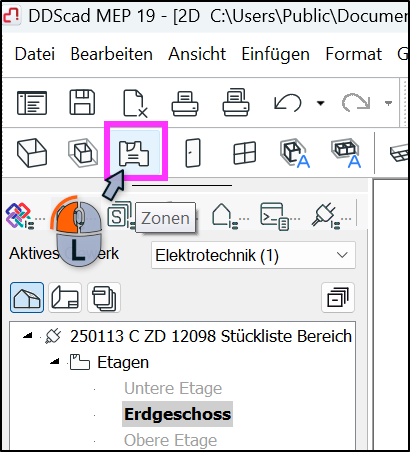

- Wählen Sie hier das Werkzeug Zonen.
- Es öffnet sich ein Dialogfenster.

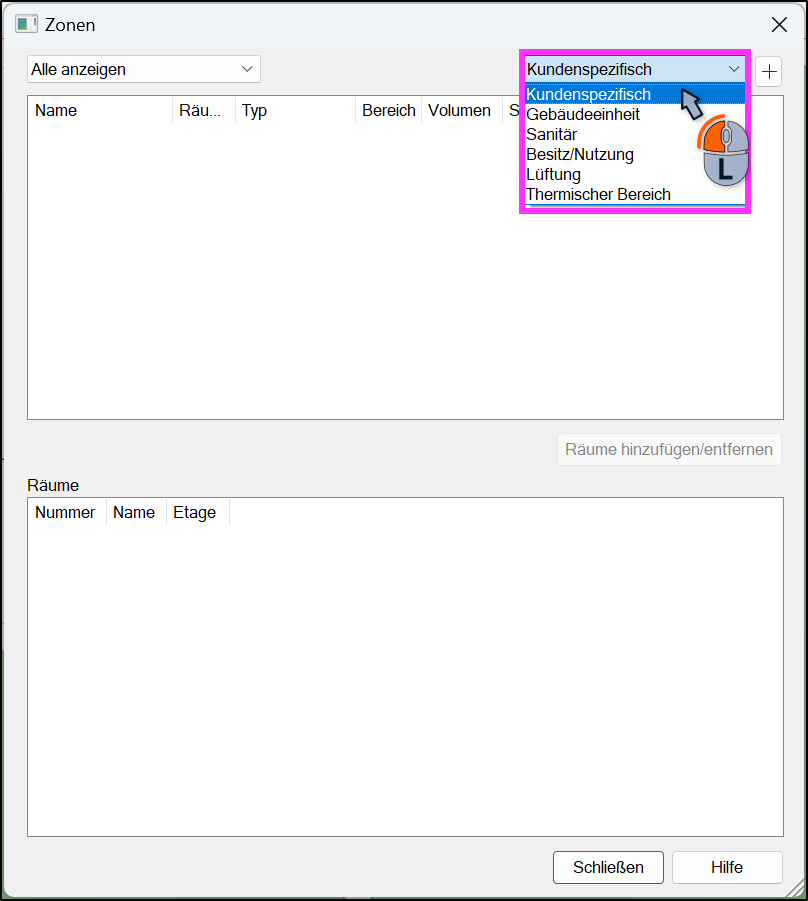

- Wählen Sie in diesem im rechten Dropdown-Menü eine Kategorie für die zu erstellenden Zonen.
- Im Beispiel Kundenspezifisch.

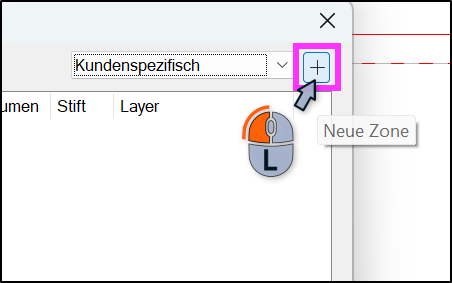

- Klicken Sie als Nächstes auf den Plus-Button, um eine neue Zone anzulegen.

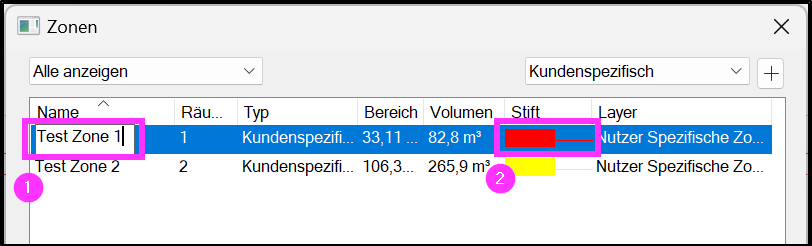

- Geben Sie der erstellten Zone einen Namen durch Eingabe und anschließendem Betätigen der Enter-Taste (1).
- Ändern Sie, falls gewünscht, die Farbe der Zone, indem Sie auf die entsprechende Farbe in der Spalte Stift klicken (2).
- Ändern Sie, falls gewünscht, die Farbe der Zone, indem Sie auf die entsprechende Farbe in der Spalte Stift klicken (2).
- Im Beispiel Kundenspezifisch.
2. Räume zu Zonen hinzufügen
- Rufen Sie, falls nötig, den Dialog Zonen erneut auf.

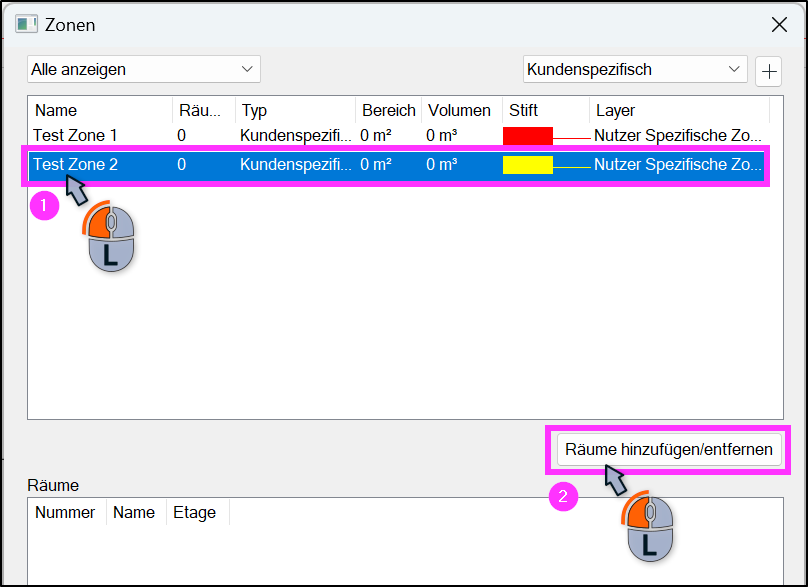

- Markieren Sie danach eine der Zonen (1) und
- klicken Sie auf Räume hinzufügen/entfernen (2).
- Das Gebäudemodell wird angezeigt.

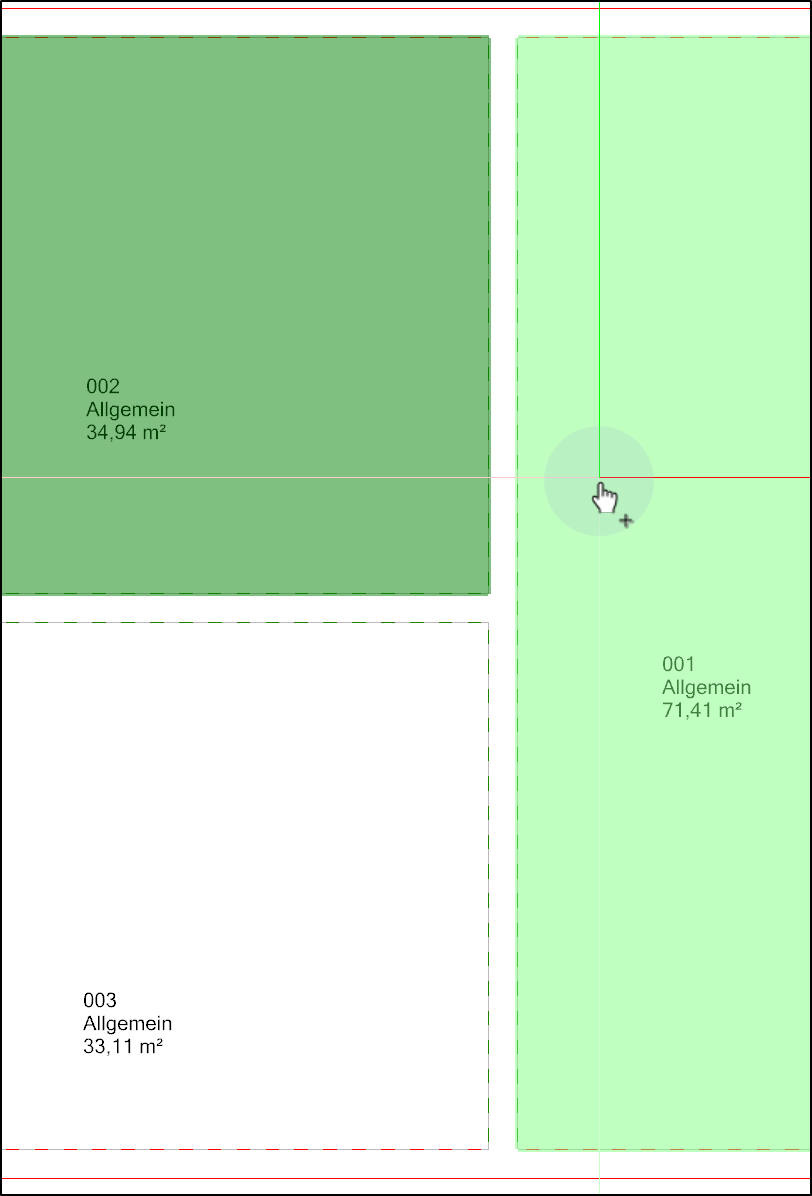

- Sie können Räume der Zone durch einfaches Anklicken hinzufügen
(Darstellung grün/+ am Mauszeiger).- Wenn Sie denselben Raum ein zweites Mal anklicken, wird er aus der Zone entfernt
(Darstellung rot/- am Mauszeiger).
- Wenn Sie denselben Raum ein zweites Mal anklicken, wird er aus der Zone entfernt
2a Hinweis zu Kategorien
- Jeder Raum kann nur einer Zone je Kategorie zugeordnet werden.
- Einzelne Räume können Zonen unterschiedlicher Kategorien zugeordnet werden.
3. Zonen in Grundriss einblenden

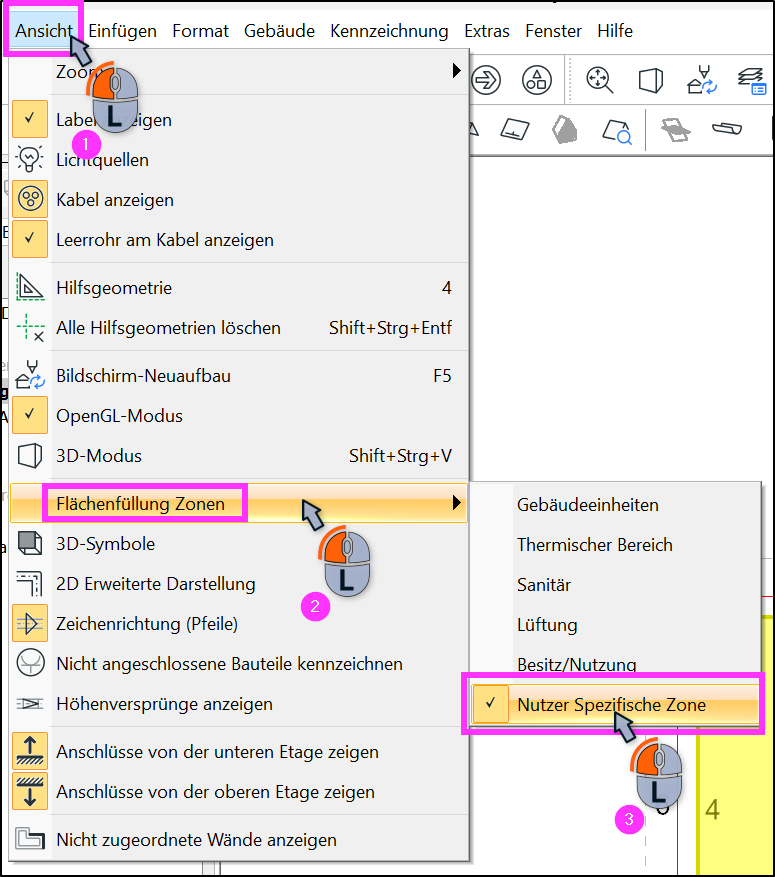

- Gehen Sie auf das Menü Ansicht > Flächenfüllung Zonen
- Aktivieren Sie die Zonen, welche Sie im Plan anzeigen wollen.
- Im Beispiel Nutzer Spezifische Zone.
- Im Beispiel Nutzer Spezifische Zone.

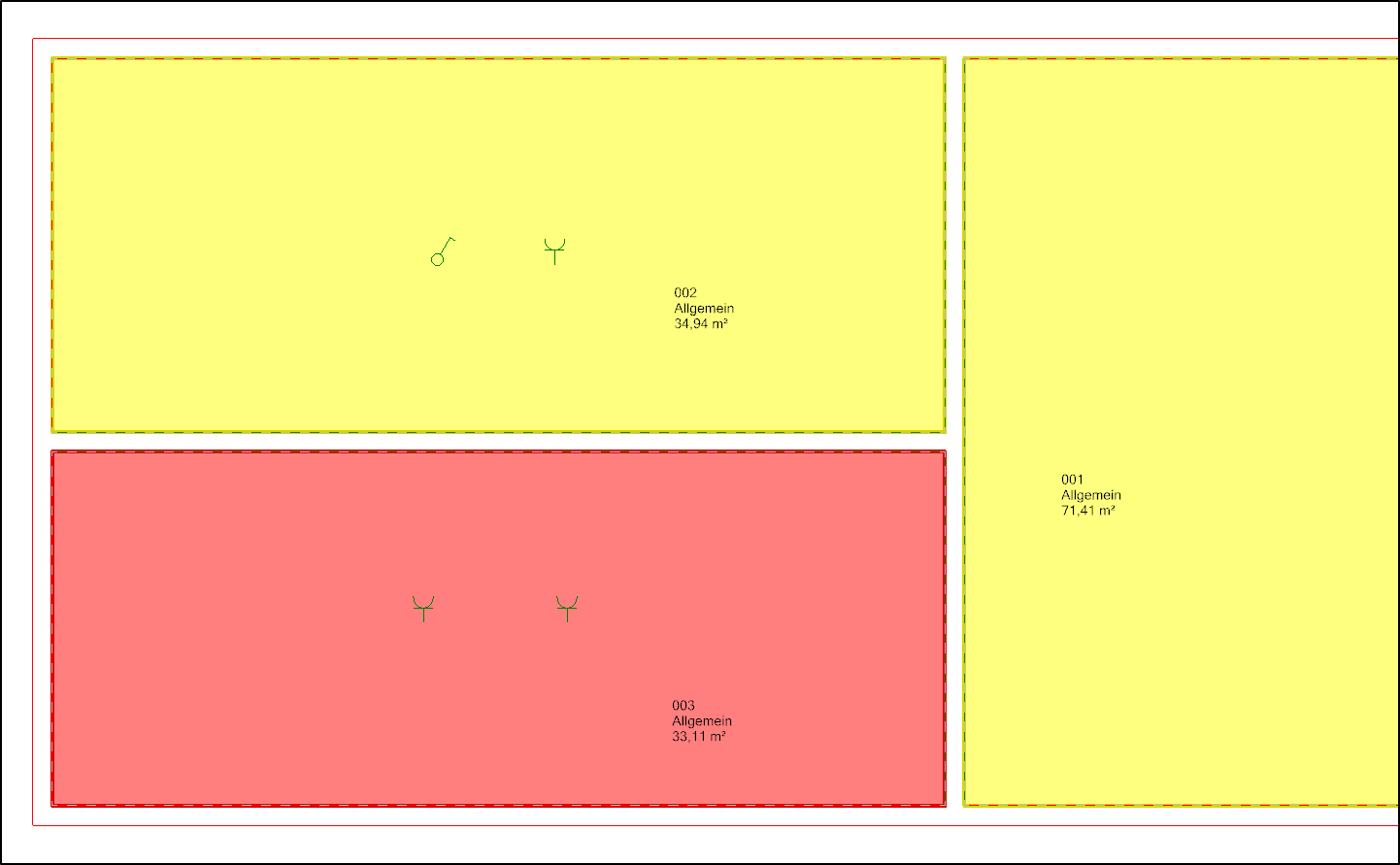

- Die Zonen werden nun farblich im Grundriss/Arbeitsmodell angezeigt.
- Hinweis: Wenn Sie hier mehrere Kategorien aktivieren, werden Räume, welche Zonen unterschiedlicher Kategorien zugeordnet sind, immer in der Farbe angezeigt, welche der Zone der zuerst aktivierten Kategorie entspricht.
