Problembeschreibung:
Für die Ansicht im Rendern oder für den IFC Export sollen allen Objekten andere Farben gegeben werden.
Troubleshooting:
Um nicht jedem Objekt unter Attribute eine andere Render-Oberflächendefinition zuordnen zu müssen, kann dafür die Referenztabelle für das Rendering bearbeitet werden.

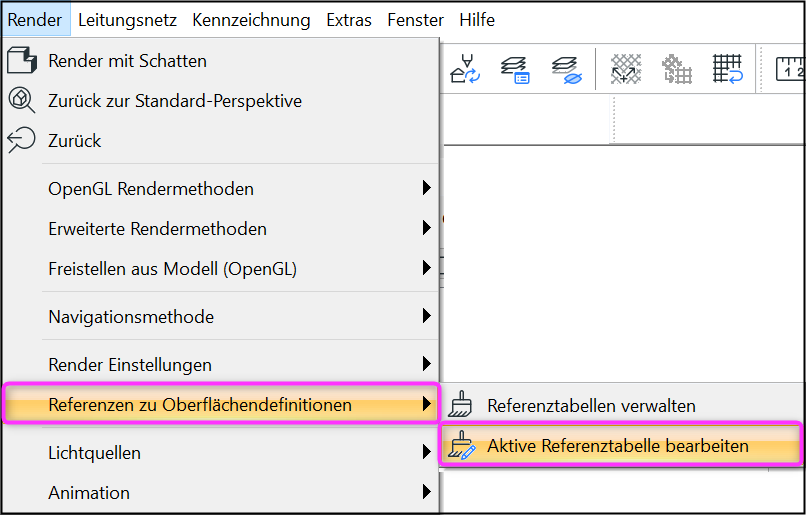

Wenn Sie in der 3D Ansicht sind, finden Sie in der Menüleiste den Menüpunkt Render. Dort klicken Sie unter Referenzen zu Oberflächendefinitionen auf Aktive Referenztabelle bearbeiten.

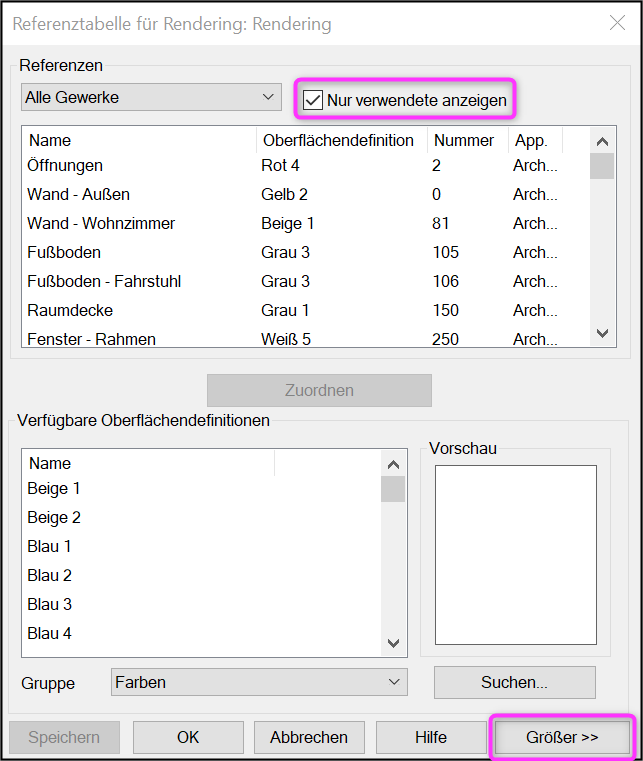

In dem nun offenen Dialog Referenztabelle für Rendering empfiehlt es sich für die folgende Bearbeitung den Haken bei Nur verwendete anzeigen zu setzen. Mit einem Klick auf Größer>> erhalten Sie auch alle zum Bearbeiten der Referenztabelle notwendigen Schaltflächen.

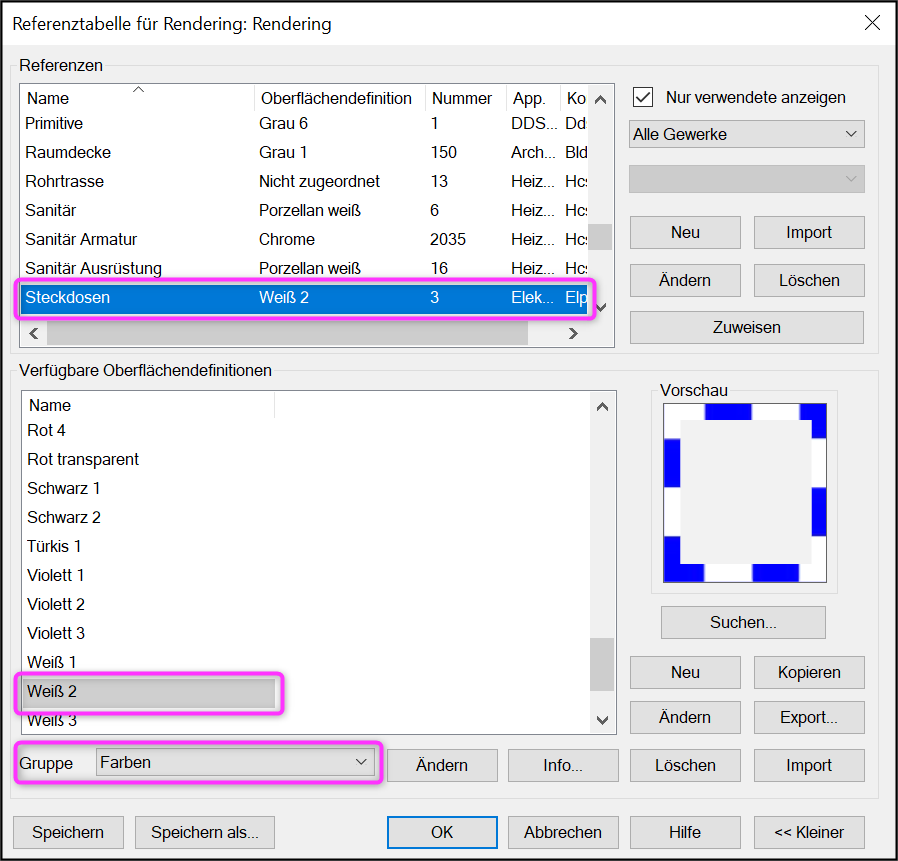

Navigieren Sie zu der von Ihnen gewünschten, anzupassenden Objektkategorie. Am Beispiel von Steckdosen ist zu sehen, dass diese grade auf Weiß 2 aus der Gruppe Farben liegt.

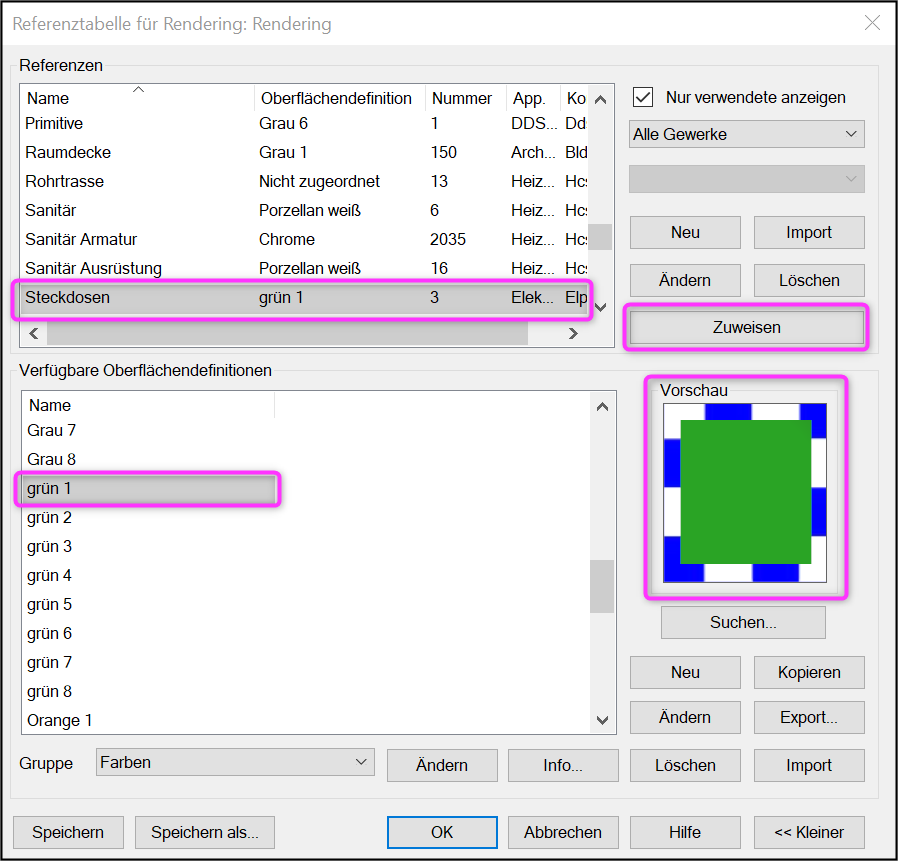

Wählen Sie eine Farbe, welche Ihnen in der Vorschau schon zusagt und klicken anschließend auf Zuweisen. Führen Sie diese Schritte für alle Objektkategorien durch, welche im Rendern oder im IFC Export andersfarbig dargestellt werden sollen.
