Problembeschreibung:
Meine Stückliste soll die Bauteile für weitere Etagen oder aus anderen Stücklisten mit auflisten. Wie kann das realisiert werden?
Troubleshooting:
Es gibt 2 unterschiedliche Möglichkeiten, je nach Art und Herkunft der Stückliste.
Hinweis: Sollen bestimmte Bauteile in einer Stückliste nicht aufgeführt werden, so können Sie den betreffenden Layer ausschalten oder den Haken im angedockten Eigenschaften-Fenster herausnehmen.
1. Weitere Ebene(n) im Modell einblenden
Die Stückliste enthält prinzipiell alles, was im Modellfenster von DDScad sichtbar ist. Wenn Sie also über den Import- und Modellmanager weitere Ebenen mit einblenden, so werden die dort verorteten Bauteile in der Stückliste auch mit aufgeführt.
Beispiel: Sie befinden sich im Gewerk Elektro im Erdgeschoss und möchten die Bauteile vom OG und DG mit anzeigen:

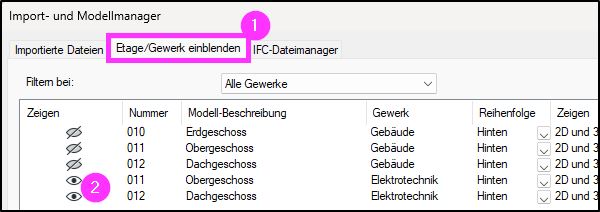

Wechseln Sie auf den Reiter Etage/Gewerk einblenden. (1)
Blenden Sie die betreffenden Modelle ein. (2)
Rufen Sie nun die Stückliste auf, enthält diese auch die Bauteile vom OG und DG.
2. Andere Stücklisten-Dateien hinzufügen
Sie haben die Möglichkeit, in Ihrer Stückliste weitere Stücklisten-Dateien zu laden. Die darin enthaltenen Bauteile werden dann mit aufgelistet. Dies ist insbesondere dann zu verwenden, wenn die andere Stückliste nur geladen werden kann, beispielsweise bei Verteilerdokumentationen.
Aktivieren Sie zuerst die betreffenden Modelle oder Verteilerdokumentationen und rufen dort die Stücklistenfunktion einmal auf. Es wird dann jeweils eine *.boq-Datei (= Stücklistendatei) im Projektordner erstellt.
Beispiele: Sie sind im 1OG Elektro, also in der xxxx6011.bim, hier erstellen Sie dann eine xxxx6011.boq
Bei einer Verteilerdokumentation xxxx6503.bim folglich eine xxxx6503.boq
Hinweis: Für das Erstellen der Stückliste wird immer auch die *.bim-Datei automatisch gespeichert. Sollte sich zwischenzeitlich im Modell oder Verteiler etwas ändern, so muss auch die Stückliste neu erstellt werden.
Sie können jetzt in einer beliebigen Stückliste andere Stücklistendateien hinzufügen
Im folgenden Beispiel fügen Sie der aktuellen Stückliste vom EG die (bereits erstellte) Stücklistendatei vom OG hinzu:
1. Rufen Sie die Stückliste auf.

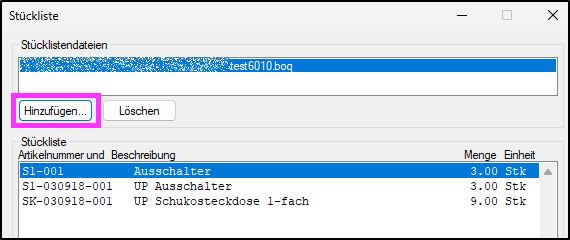

2. Klicken Sie auf Hinzufügen.

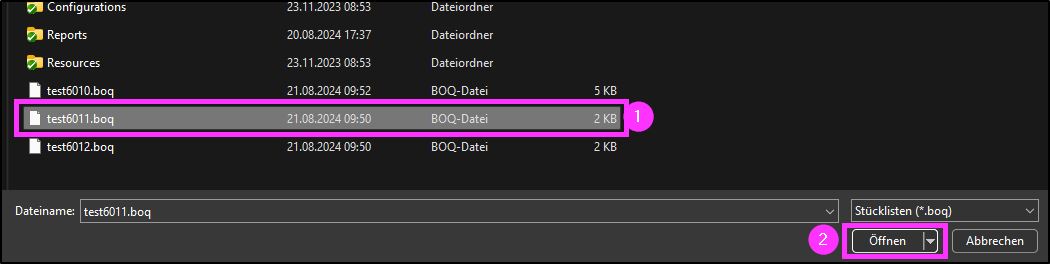

3. Wählen Sie die gewünschte Stückliste (boq-Datei) (1), und bestätigen Sie mit Öffnen (2). Eine Mehrfachauswahl ist hier nicht möglich.
Wiederholen Sie ggf. für weitere hinzuzufügenden Stücklisten den Schritt 2 und 3.

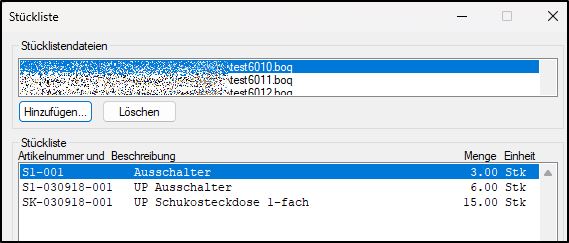

In der Stückliste werden jetzt alle Bauteile der anderen Stückliste(n) mit aufgeführt.
Hinweis: Das Hinzufügen von Stücklisten aus anderen Gewerken ist nicht möglich. Sie erhalten eine Hinweismeldung. Achten Sie auch darauf, in bspw. Elektro keine Stücklistendatei aus dem Gewerk Gebäude/Architektur zu laden. Dies führt zu Problemen, beispielsweise bei Reporten.
...
