Problembeschreibung:
In DDScad können Objekte mit Label beschriftet werden. Nun soll aber an Objekten der gleichen Gruppe nicht immer dasselbe stehen. Hierfür wird eine neue Label-Vorlage benötigt.

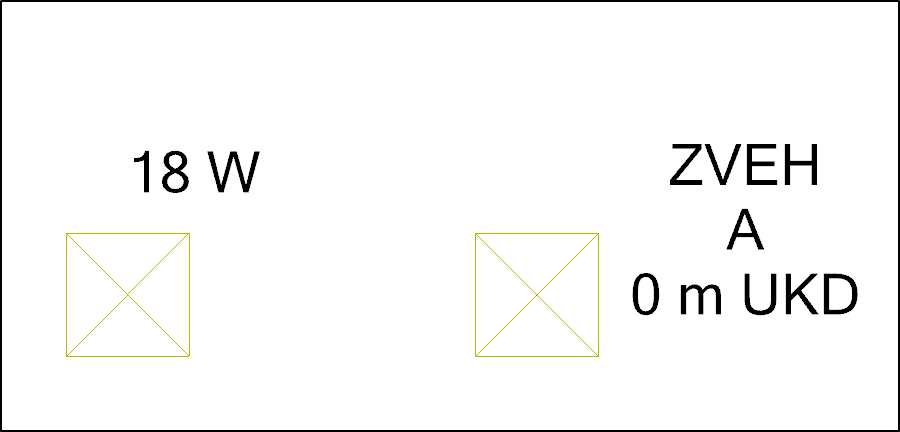

Am Beispiel einer Leuchte: In DDScad steht an einer Leuchte in den Standard-Einstellungen die Leistung.
An der zweiten Leuchte soll aber der Hersteller, die Gruppenkennzeichnung und die Einbaureferenz angezeigt werden.
Troubleshooting:

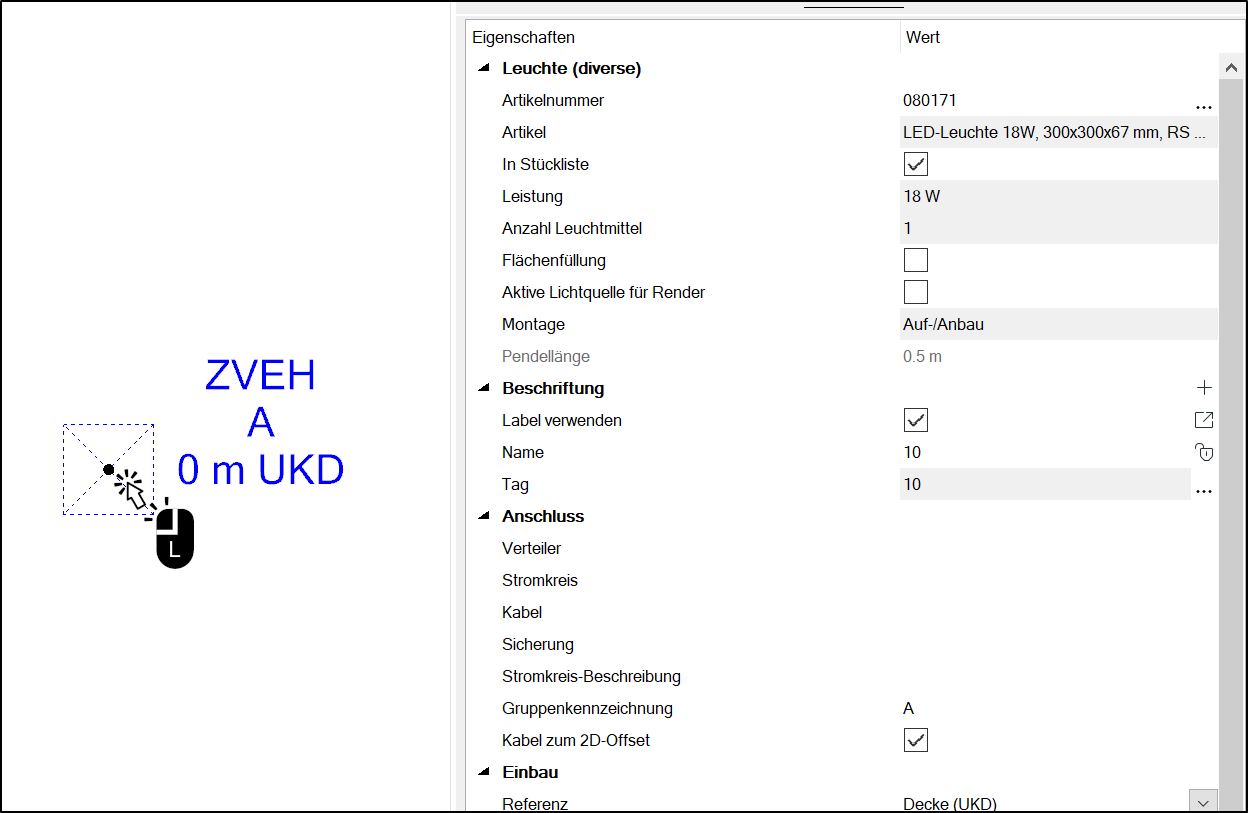

Markieren Sie das Bauteil mit der linken Maustaste:

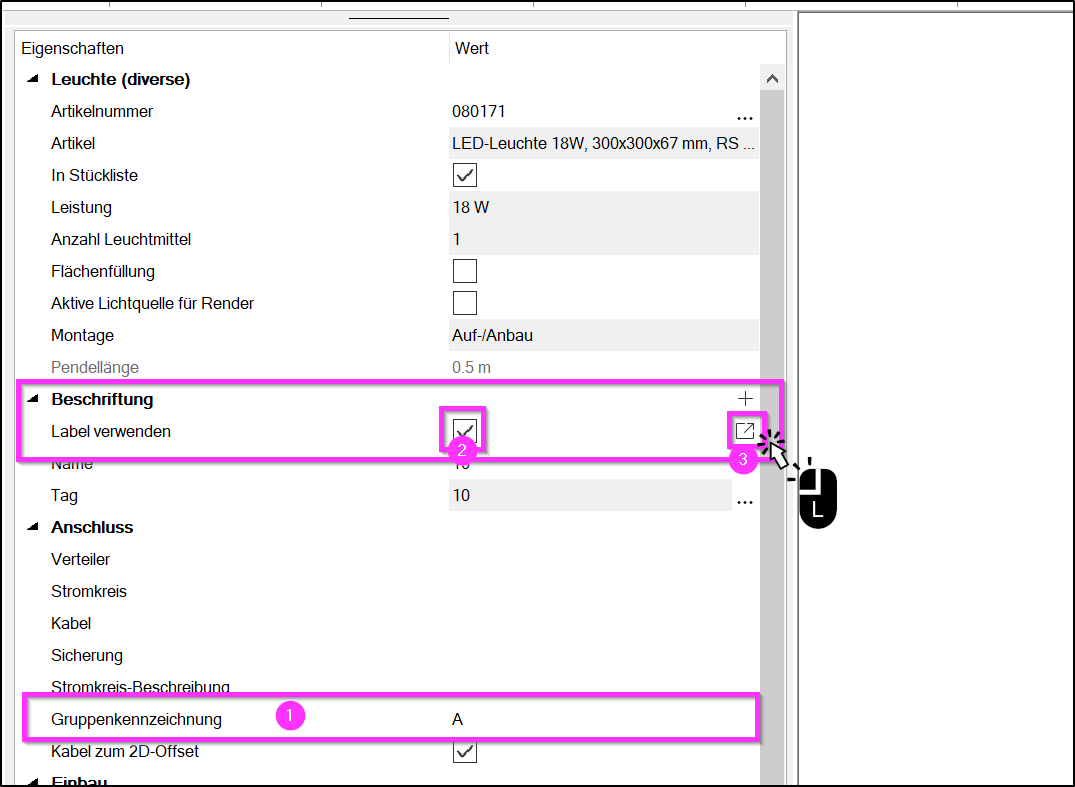

Wie im Eigenschaften-Fenster zu sehen, ist unter (1) Gruppenkennzeichnung "A" eingetragen. Der Haken bei Label verwenden ist aktiv (2). Nun können Sie einen linken Mausklick auf das Quadrat mit Pfeil ausführen (3)
Jetzt zeigt das Eigenschaften-Fenster die Eigenschaften des Labels an. In der Zeile Vorlage sehen Sie, welche Vorlage verwendet wird. Mit einem linken Mausklick auf das Zahnrad in dieser Reihe öffnet sich ein Pop-up-Fenster.

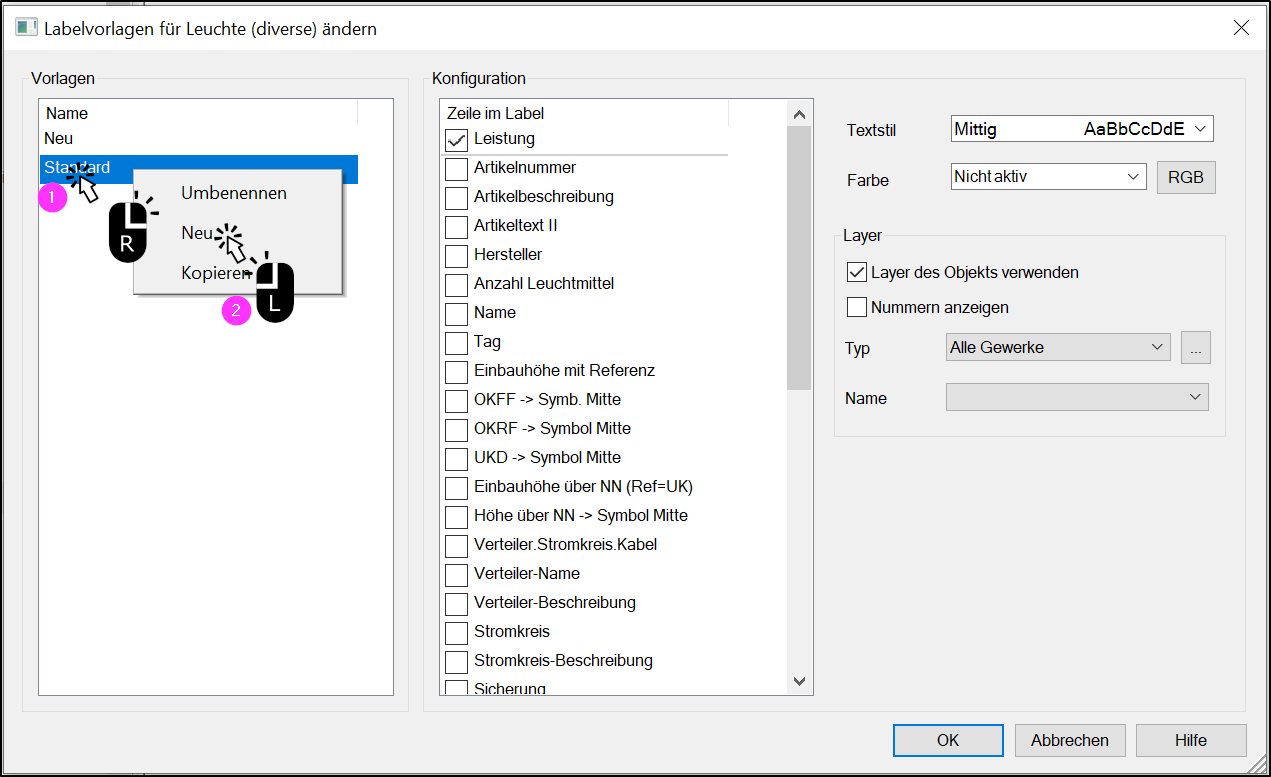

Unter Vorlagen klicken Sie zuerst mit der rechten Maustaste (1) auf eine vorhandene Vorlage. In diesem Fall auf Standard. Dann klicken Sie mit der linken Maustaste auf Neu (2).

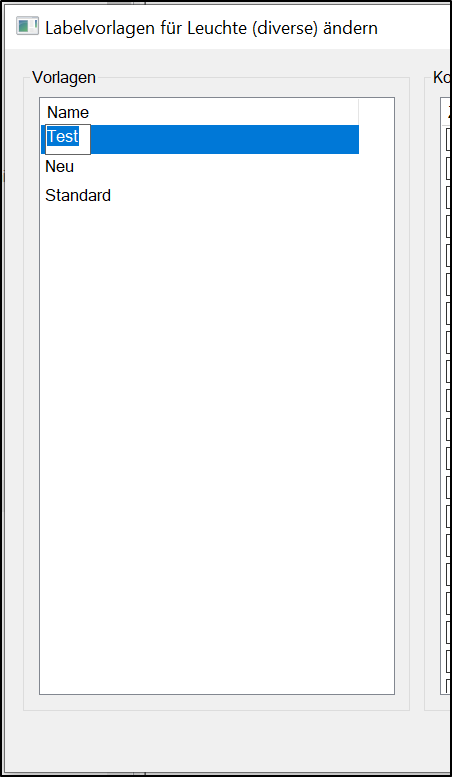

Sie benennen die neue Vorlage in diesem Beispiel "Test". Es ist möglich, die Vorlage zu einem späteren Zeitpunkt umzubenennen.
Wichtig: Sie können jedoch keine erstellte Vorlage löschen!

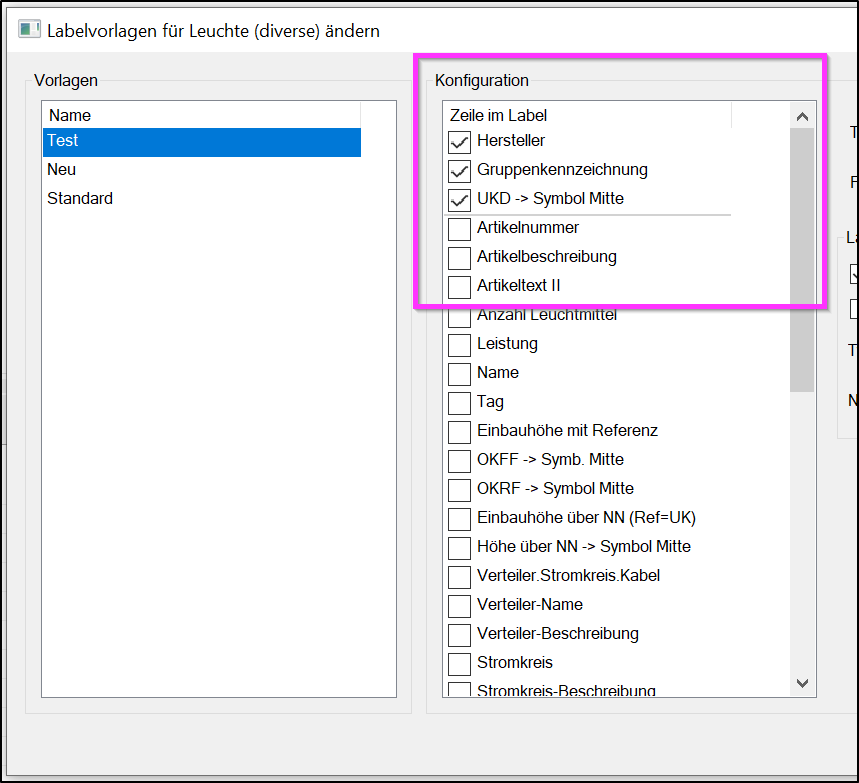

In dieser Vorlage können die gewünschten Konfigurationen durch Setzen der Haken aktiviert werden.
Im Anschluss ist die Konfiguration für jede Leuchte im Dropdown-Menü des angedockten Eigenschaften-Fensters verfügbar.
