Problembeschreibung:
Es wurde ein Grundriss als PDF zugeschickt und dieser soll nun in DDScad eingebunden werden.
Troubleshooting:
Es gibt zwei Möglichkeiten eine PDF zu importieren:

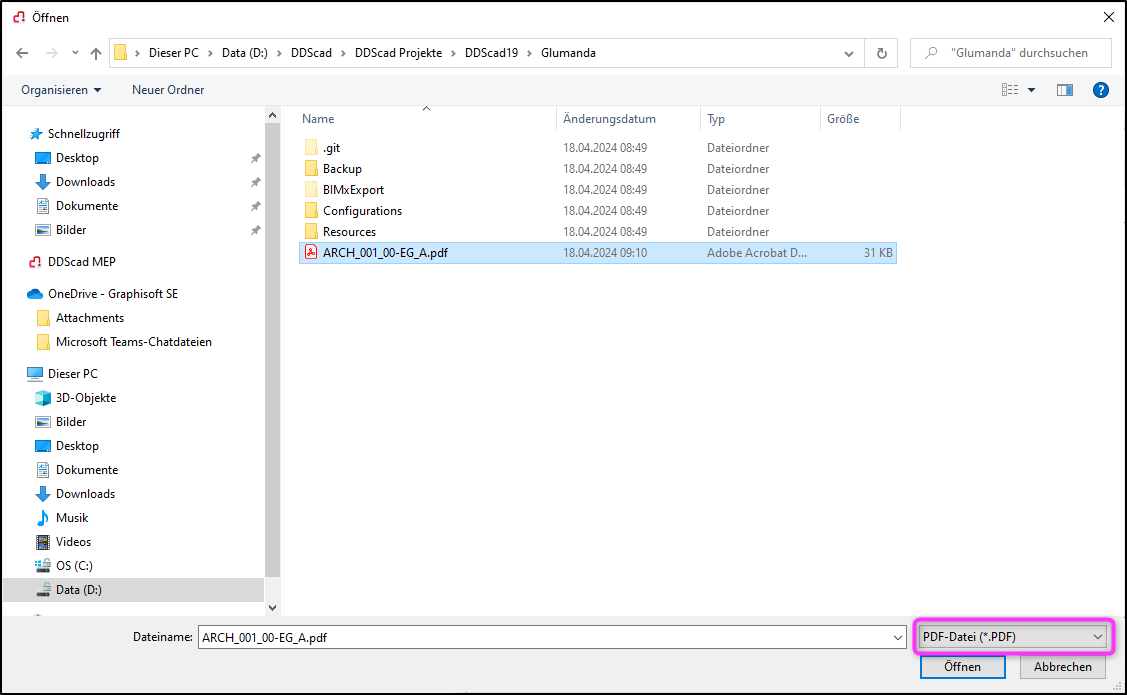

1. Öffnen Sie den Import- und Modellmanager in der Symbolleiste. In dem sich nun öffnenden Dialog können Sie "neu" auswählen. Der Windows Explorer öffnet sich und Sie können die gewünschte PDF auswählen und einladen. Achten Sie darauf, das im Windows Explorer unten rechts das Format umgestellt wird, auf "PDF-Datei".
2. Gehen Sie in der Menüleiste auf "Einfügen" und dann auf "Externe Datenquelle". Dort können Sie das gewünschte Datei Format, in dem Falle eine PDF, auswählen und im nun folgenden Windows Explorer die Datei auswählen und Importieren.
Nachdem die PDF nun zu sehen ist, vergewissern Sie sich, das die Skalierung stimmt, oder passen Sie diese an.

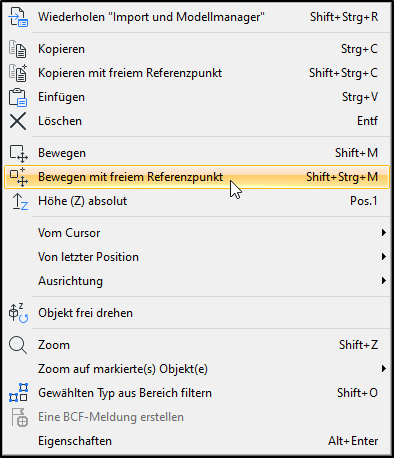

Anders als bei einer DWG, gibt es keine Quelldatei, welche man bei einer PDF bearbeiten kann. Demzufolge kann auch kein Origo (Nullpunkt) in der Datei gesetzt werden. Die PDF muss manuell an den gewünschten Ort verschoben werden. Dafür bietet sich im Kontextmenü die Funktion "Bewegen mit freiem Referenzpunkt" am besten an.
