Problembeschreibung:
Dieser Code kann wichtig sein, um etwa einem Artikel einen Layer oder Stift fest zuzuordnen.
Troubleshooting:
1. Arbeitsmodell öffnen
- Öffnen Sie das Projekt mit dem Stift/Layer dessen Code sie benötigen.
- Aktivieren Sie danach ein Arbeitsmodell in diesem Projekt, um die komplette Werkzeugleiste zur Verfügung zu haben.
2. Code ermitteln
Der Ablauf ist für Stifte und Layer identisch.

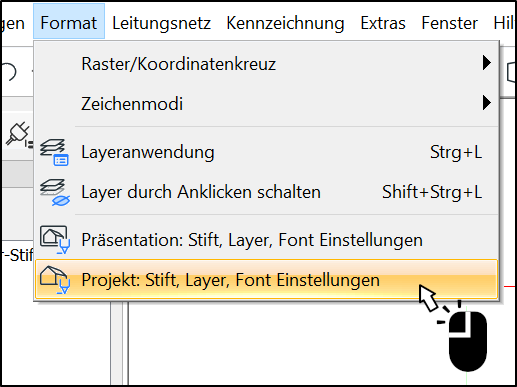

- Klicken Sie in der Menüleiste auf Format und öffnen Sie Projekt: Stift, Layer, Font Einstellungen

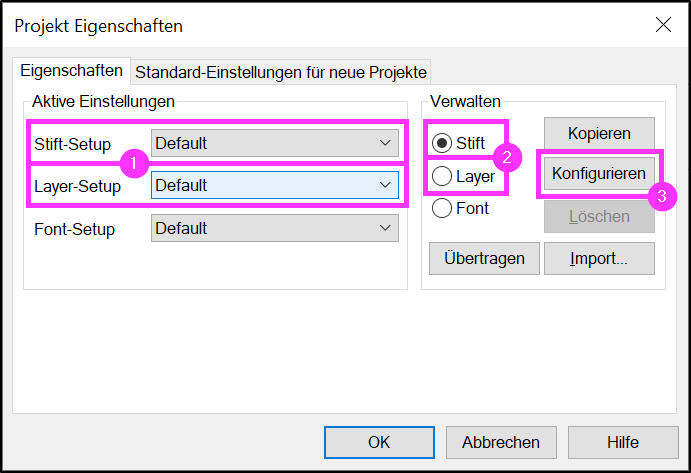

- Wählen Sie im Fenster Projekt-Eigenschaften im Bereich Aktive Einstellungen das notwendige Stift- oder Layer-Setup aus.
- Selektieren Sie im Bereich Verwalten Stift oder Layer.
- Klicken Sie im Anschluss auf Konfigurieren.

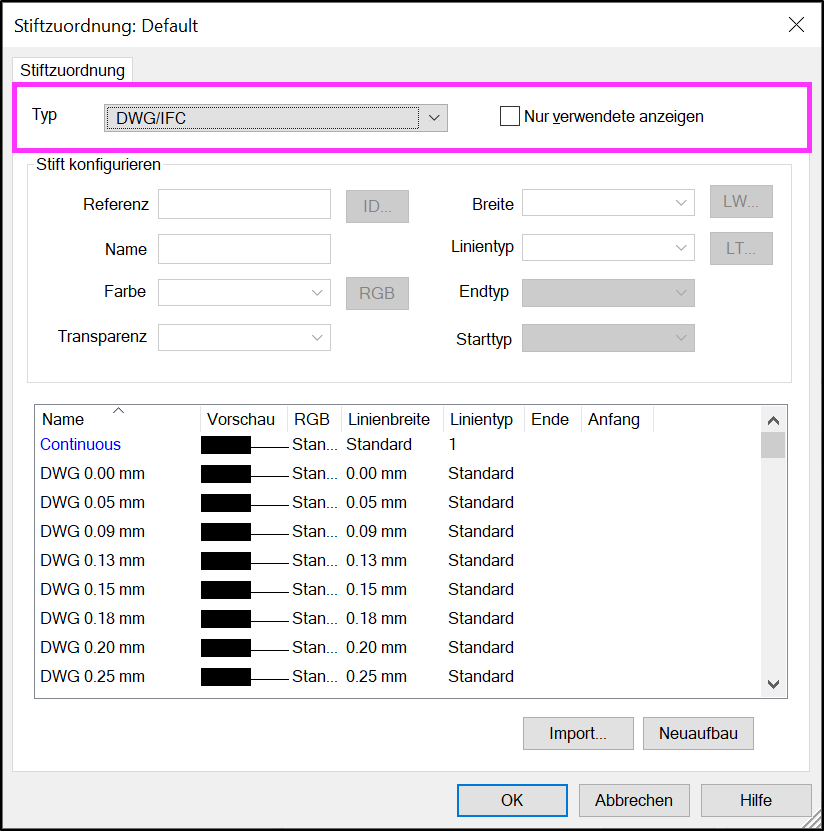

- Im nachfolgenden Fenster können Sie nun den Typ des Layers oder Stifts wählen. Um alle verfügbaren Stifte bzw. Layer zu sehen, muss die Checkbox Nur verwendete anzeigen deaktiviert sein.

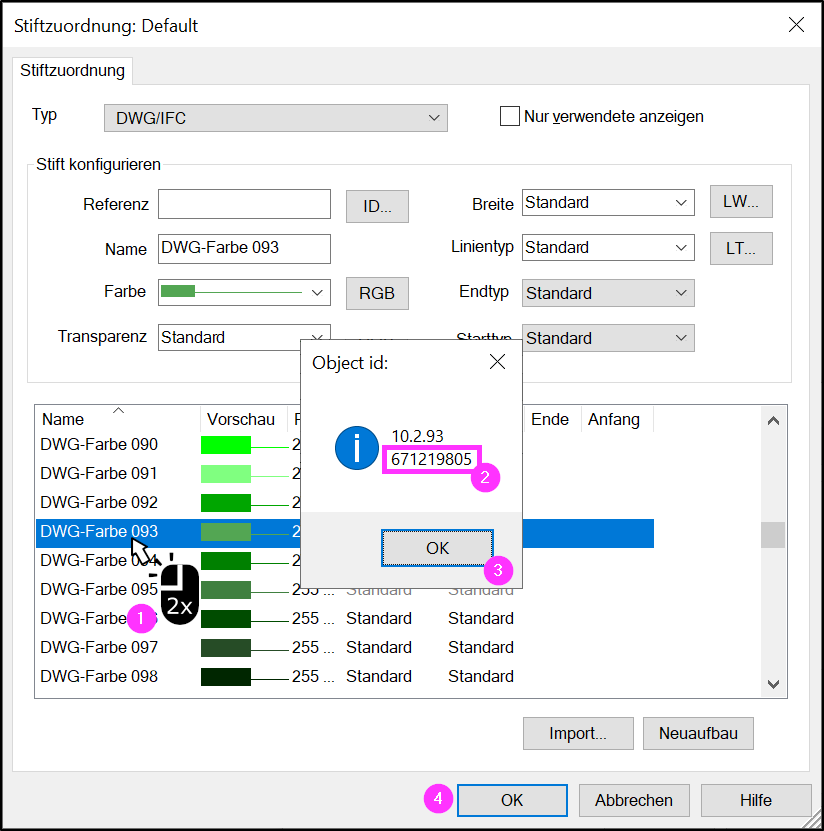

- Doppelklicken Sie nun als Beispiel auf den Stift, dessen Code Sie benötigen.
- Es öffnet sich ein weiteres Fenster, in welchem Sie die Object ID, also den gewünschten Code, entnehmen können.
- Schließen Sie im Anschluss alle Fenster mit OK.
3. Verwendung der Codes

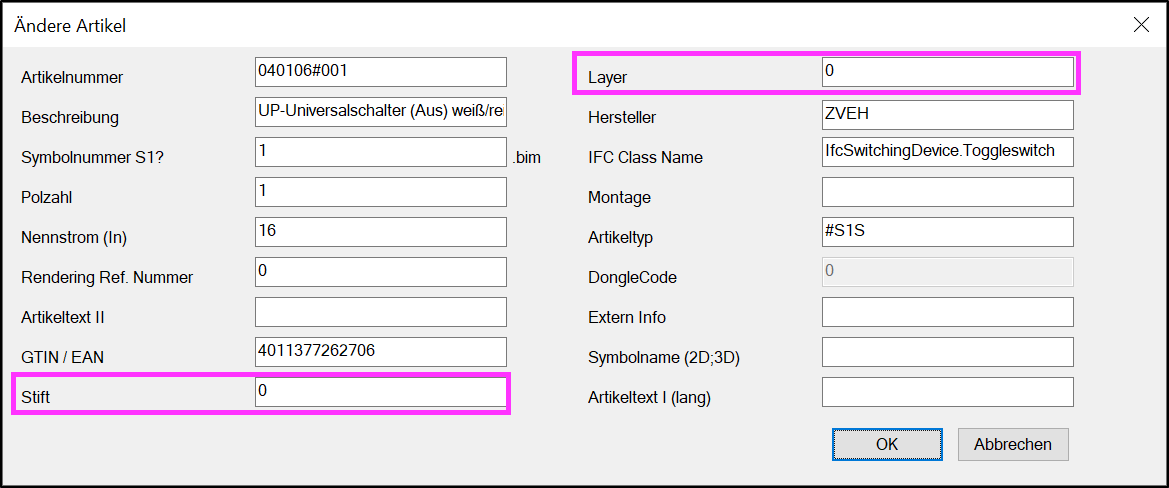

- Diese Codes können dann zum Beispiel in die Artikeleigenschaften eingetragen werden.
- Hierdurch werden diesen die entsprechenden Stifte/Layer zugeordnet.

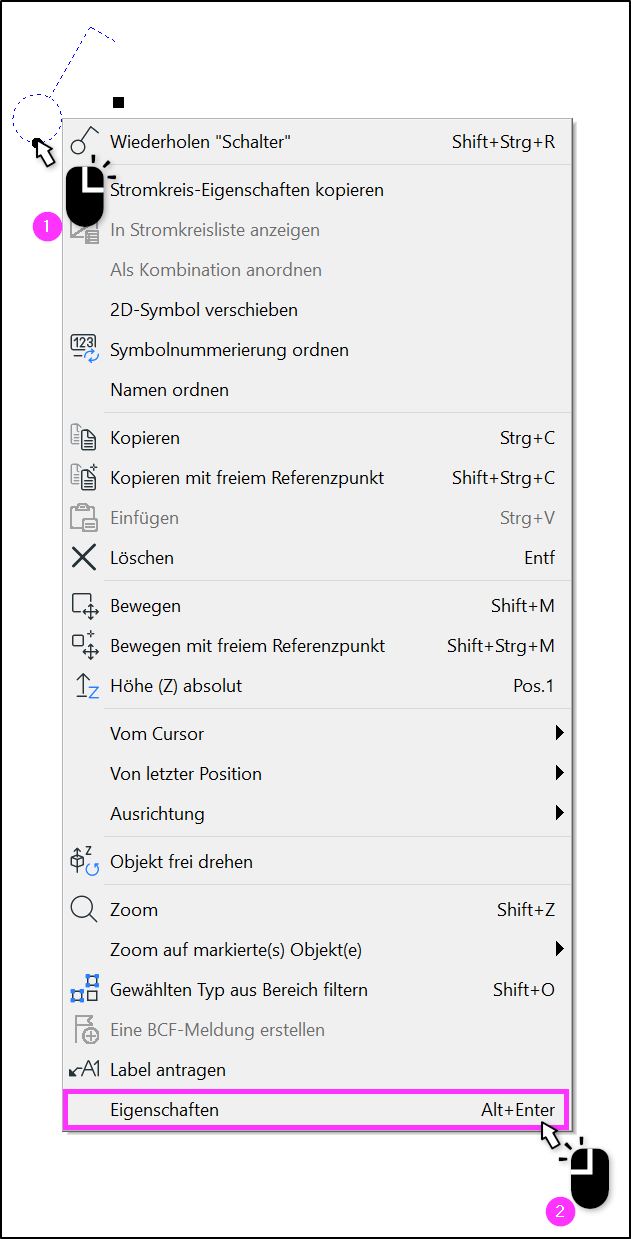

- Klicken Sie mit rechts auf ein Objekt und wählen Sie dann Eigenschaften.

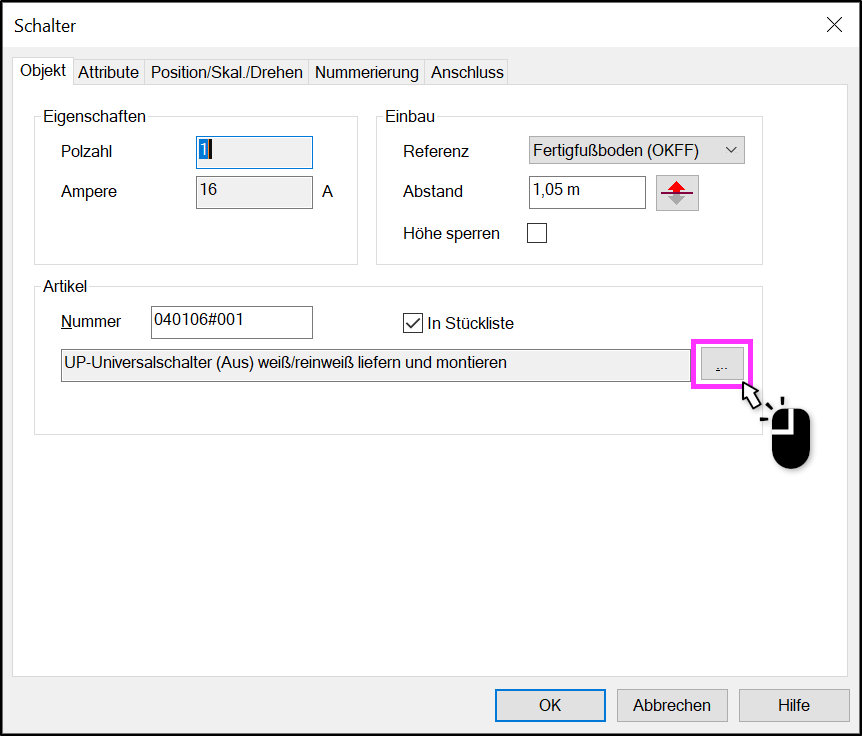

- Klicken Sie danach auf die Schaltfläche neben der Artikelbeschreibung.

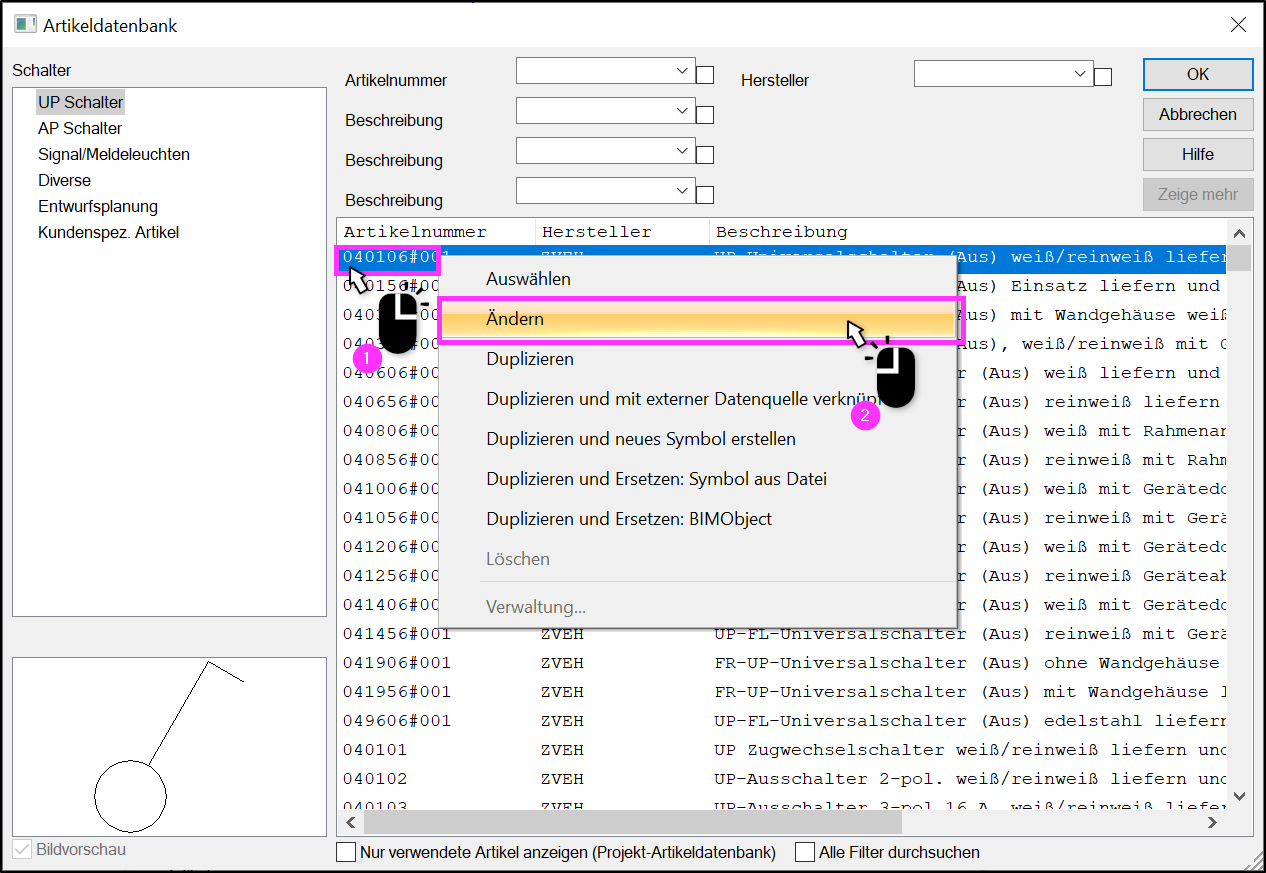

- Führen Sie einen Rechtsklick auf den Artikel aus, welchem Sie einen Code zuordnen wollen.
- Betätigen Sie dann Ändern.

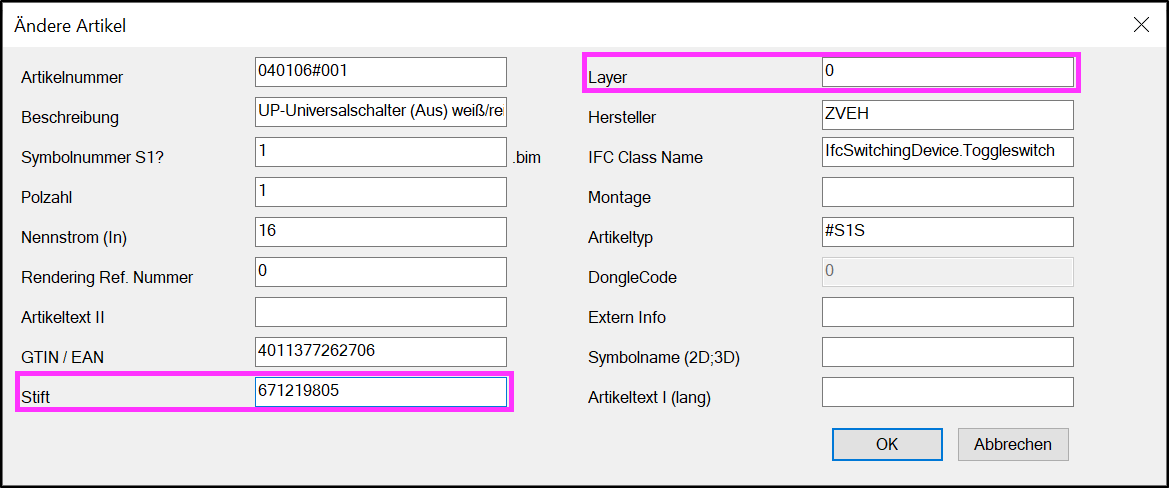

- Im Folgenden können Sie die Codenummern eintragen.
- Bestätigen Sie abschließend alles mit OK.
- Wenn Sie nun Artikel mit fest eingetragenen Codes in ein Modell einfügen, werden diesen automatisch der entsprechenden Layer und/oder Stift zugeordnet.
