Bild in Drucklayout importieren und skalieren

Problembeschreibung:

Wie können Sie ein Bild in ein Drucklayout importieren und skalieren?

Eine importierte Grafik wird nicht zu einem festen Bestandteil des Drucklayouts und muss entsprechend dem DWG-Standard nach einem DWG/DXF-Export getrennt weitergegeben werden.

Troubleshooting:

1. Skalieren während des Importierens

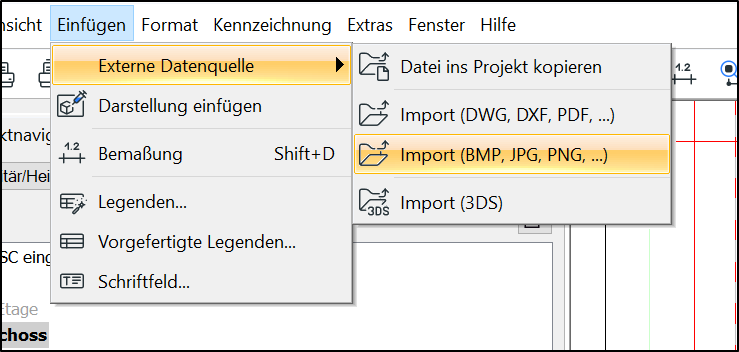

• Öffnen Sie das Menü Einfügen > Externe Datenquelle.
• Klicken Sie auf Import (BMP, JPG, PNG).

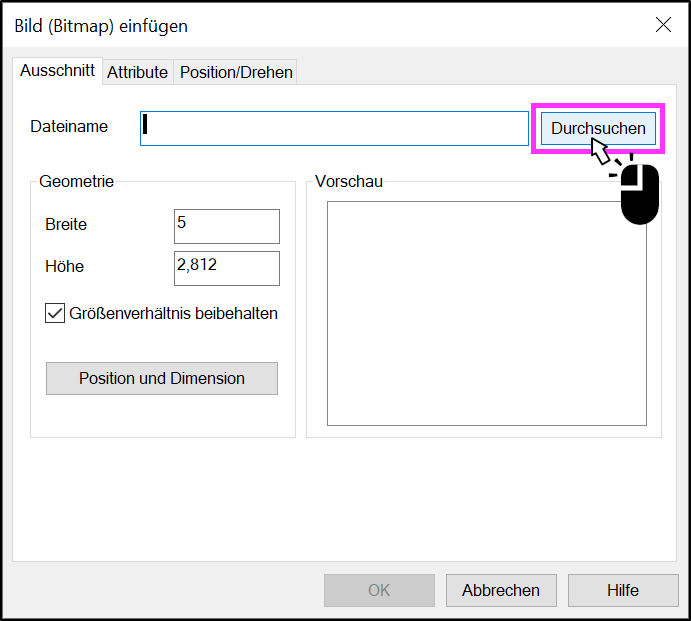

• Wählen Sie Durchsuchen.

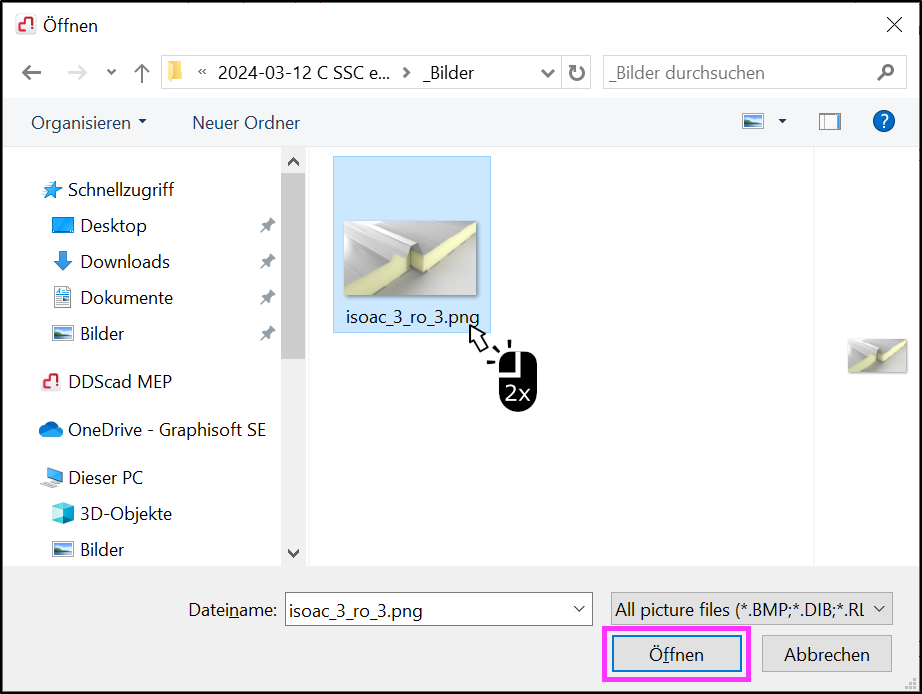

• Führen Sie einen Doppelklick auf die gewünschte Grafik aus oder markieren Sie sie und wählen Sie Öffnen.

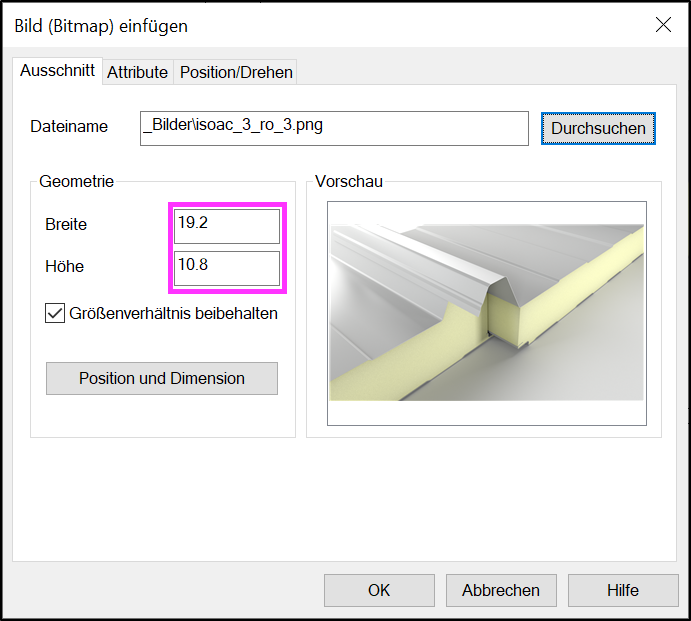

• Geben Sie bei Bedarf abweichende Abmessungen ein.

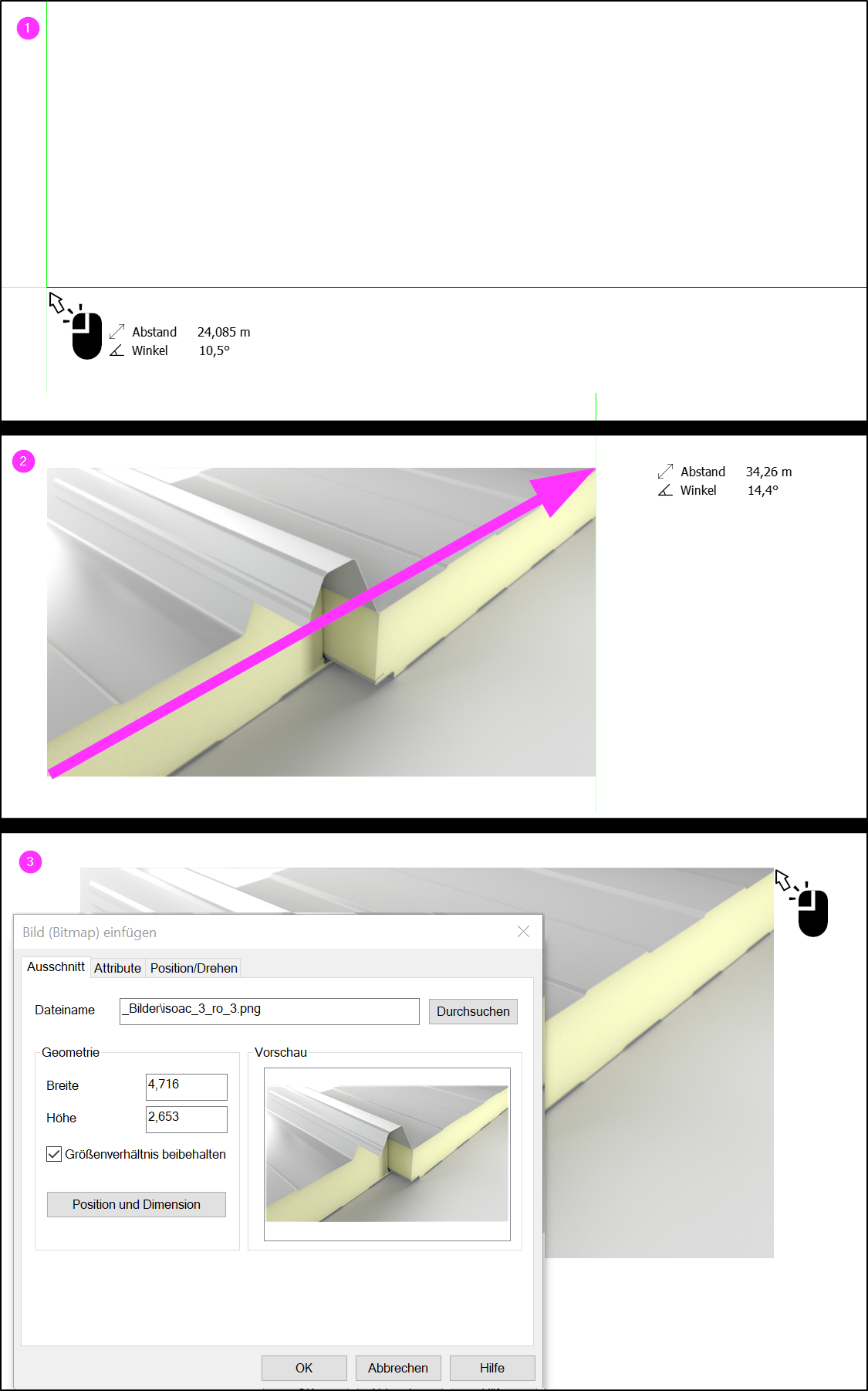

• Alternativ können Sie Position und Dimension wählen, um die Grafik direkt zu platzieren und zu skalieren:
  • Auf Startposition klicken (1)
  • Maus ziehen (2)
  • Auf Endposition klicken (3)



• Bestätigen Sie im Dialog mit OK.
• Klicken Sie auf die finale Position, um die Grafik einzufügen.

2. Skalieren nach dem Import

• Öffnen Sie per Doppelklick auf die Grafik erneut den Dialog, um Größe und Einstellungen anzupassen.
