| gültig für | Version | alle | Modus | alle |
Problembeschreibung:
Es kann notwendig oder erwünscht sein, dass ein importierter Grundriss gedreht dargestellt wird. Etwa dann, wenn er nicht so ausgerichtet ist, dass Wände waagrecht und senkrecht dargestellt sind, sondern der Plan nach Norden ausgerichtet ist.
Troubleshooting:

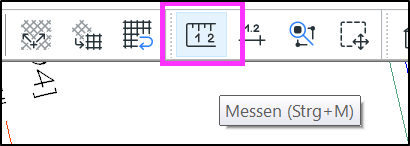

- Nutzen Sie die Messfunkton, um zu ermitteln, in welchem Winkel der Grundriss aktuell ausgerichtet ist.

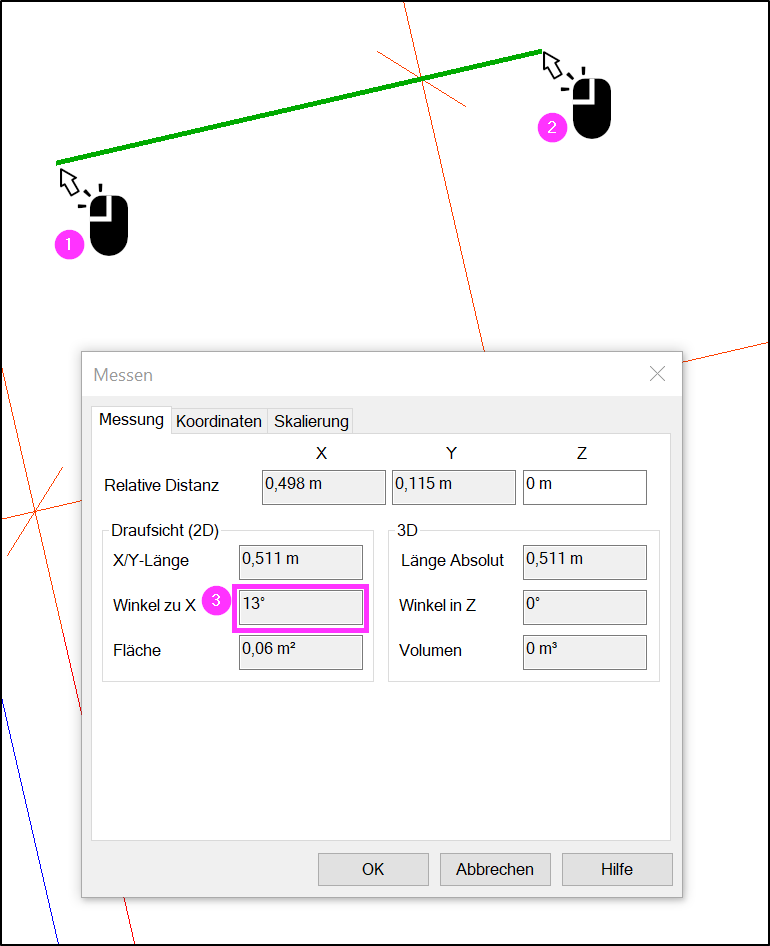

- Klicken Sie den Anfang (1) und das Ende (2) einer Linie an, welche im Ergebnis waagerecht liegen soll.
- Lesen Sie danach den gemessenen Winkel im Dialog Messen ab (3).
- Beenden Sie daraufhin die Messfunktion mit ESC.

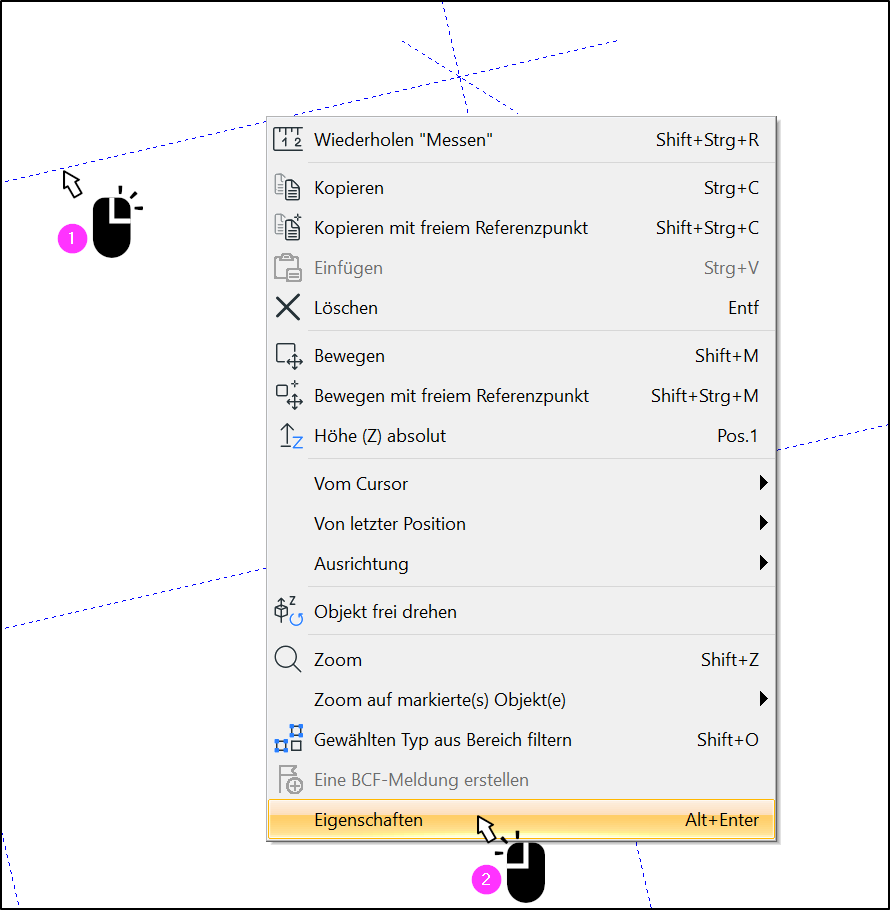

- Markieren Sie anschließend den Grundriss durch einfaches Anklicken.
- Öffnen Sie das Kontextmenü mit Rechtsklick und wählen Sie Eigenschaften aus.

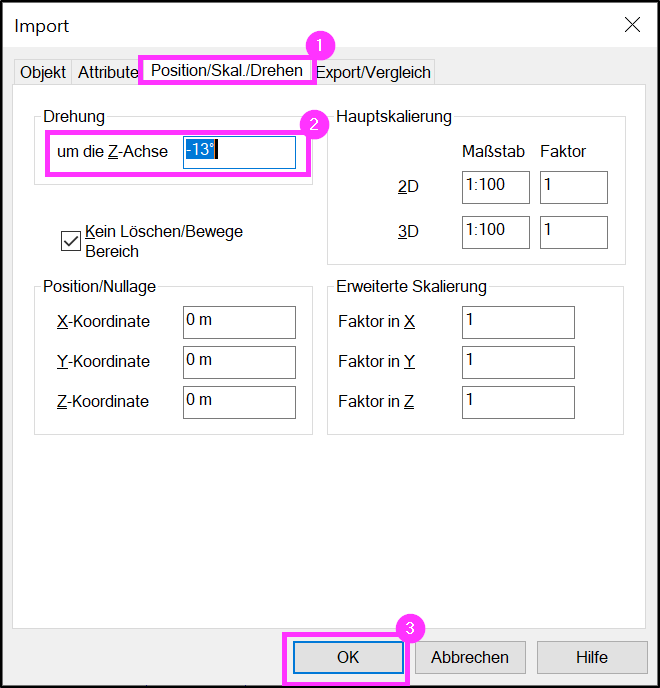

- Aktivieren Sie im Import-Dialog den Reiter Position/Skal./Drehen.
- Und tragen Sie hier unter Drehung den Negativwert des soeben gemessenen Winkels ein.
- Im Beispiel -13°.
- Bestätigen Sie mit OK
- Der Plan ist nun entsprechend des eingegebenen Wertes gedreht.
- Label richten sich horizontal aus.
- Er wird nun überall, wo er innerhalb des Projektes eingeblendet wird so dargestellt.
- Wollen Sie die Drehung anpassen, öffnen Sie wieder die Eigenschaften der Plan-Datei und geben Sie unter Position/Skal./Drehen den gewünschten Wert ein.
