Problembeschreibung:
Nach dem Anlegen eines neuen Projektes verfügt dieses über noch keine Arbeitsmodelle. Es müssen also noch die Ebenen des Gebäudes angelegt werden. Dies kann in verschiedenen Gewerken getrennt erfolgen.

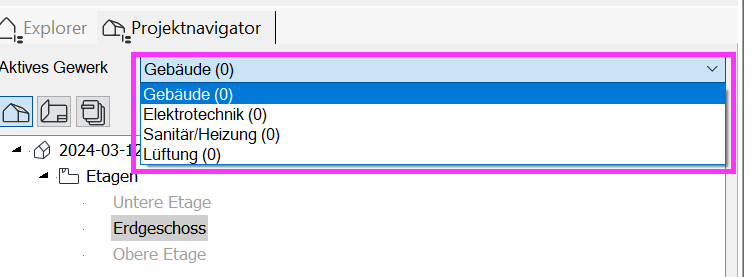

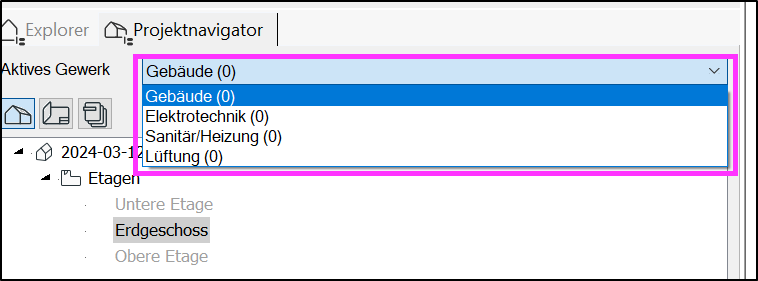

Ein neues Projekt sieht zu Anfang so aus, im Auswahlmenü Aktives Gewerk steht hinter jedem Eintrag eine 0:
Troubleshooting:
1. Ebene Gebäude, Erdgeschoss anlegen
- Wählen Sie unter Aktives Gewerk Gebäude aus.

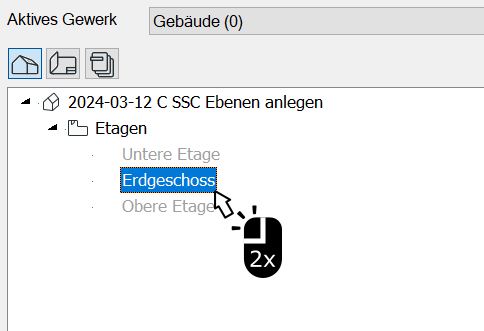

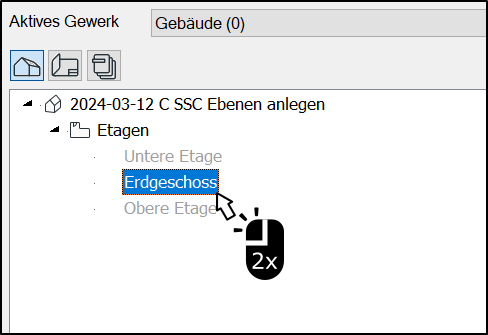

- Klicken Sie doppelt auf Erdgeschoss.

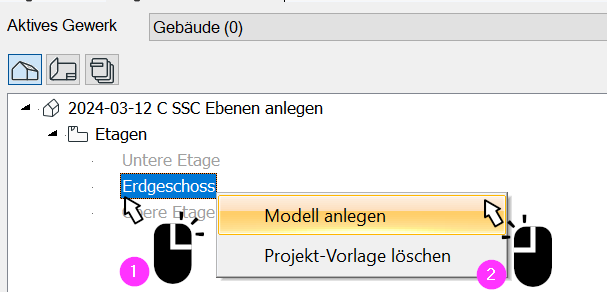

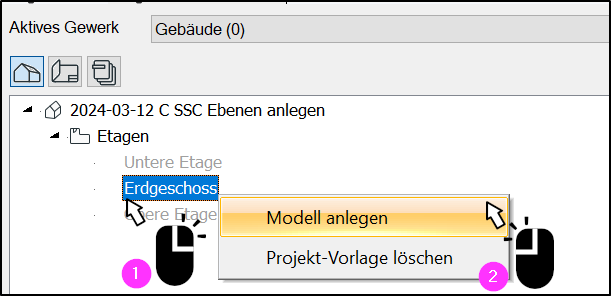

- oder klicken Sie mit rechts auf Erdgeschoss und danach auf Modell anlegen.
- oder klicken Sie mit rechts auf Erdgeschoss und danach auf Modell anlegen.

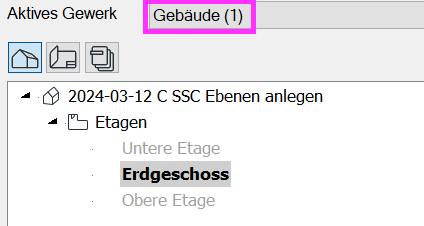

- Somit haben Sie das Erdgeschoss im Gewerk Gebäude angelegt.
- Nach dem Speichern befindet sich im Projektordner die entsprechende Datei xxxx1010.BIM
- Der Name der BIM-Dateien setzt sich immer zusammen aus
- den ersten vier Zeichen des Projektnamens und
- einem vierstelligen Code, welcher sich aus Ebene und Modell-Typ zusammensetzt.
- Der Name der BIM-Dateien setzt sich immer zusammen aus
2. Ebene Elektrotechnik, Erdgeschoss anlegen
- Gehen Sie für andere Gewerke analog zu Gebäude vor.
- Aktives Gewerk aus Dropdown-Menü wählen.
- Doppelklick auf gewünschte Ebene oder Rechtsklick und Modell anlegen wählen.
Das gleiche Vorgehen gilt auch für alle anderen Gewerke.
3. Eigenschaften der Ebenen anpassen
- Um die Eigenschaften einer Ebene zu ändern, muss diese aktiviert sein.
- Klicken sie hierfür doppelt auf die entsprechende Etage
- oder führen Sie einen Rechtsklick auf diese aus und wählen Sie Modell aktivieren.

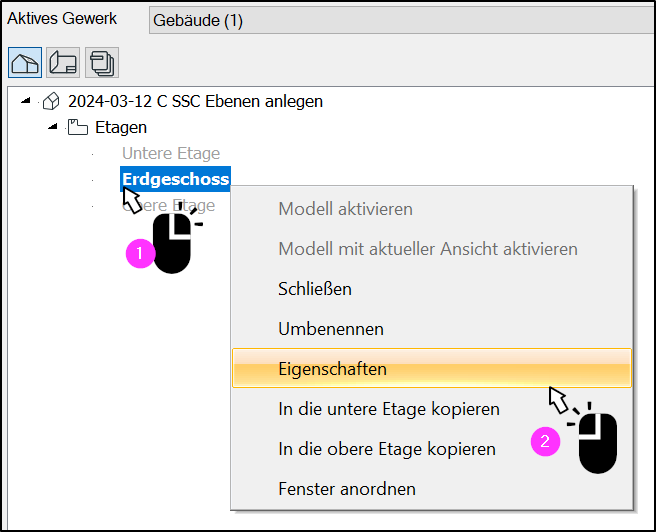

- Wenn die Ebene aktiv ist, klicken sie mit rechts auf den entsprechenden Eintrag und wählen sie im Kontextmenü Eigenschaften.
4. Weitere Ebenen anlegen
- Zusätzliche Ebenen werden über die Schaltflächen Untere Ebene/Obere Ebene angelegt.
- Untere Ebene erzeugt Ebenen, welche im Gebäude unterhalb des Erdgeschosses liegen.
- Also etwa Kellerräume oder die Gründung.
- Beschränkung: 10 Ebenen unterhalb des EGs.
- Obere Ebene legt Ebenen an, welche im Gebäude oberhalb des EGs liegen.
- Also Obergeschosse oder die Dachfläche.
- Beschränkung: 88 Ebenen oberhalb des EGs.
- Untere Ebene erzeugt Ebenen, welche im Gebäude unterhalb des Erdgeschosses liegen.

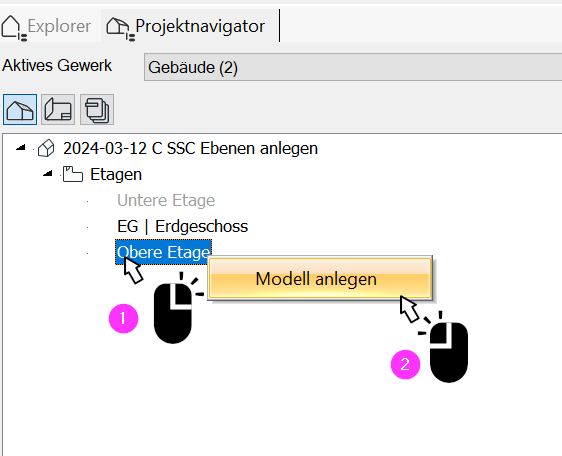

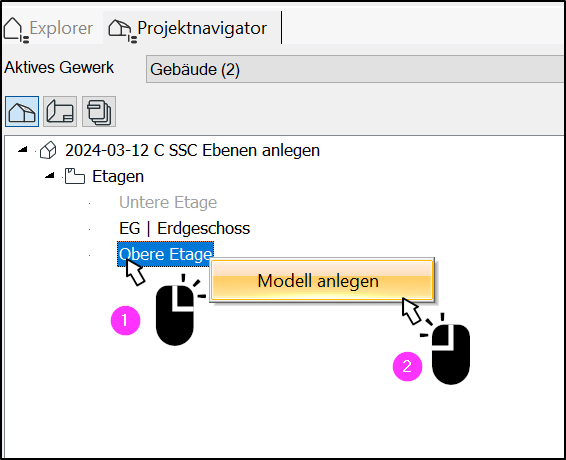

- Erzeugt werden die Geschosse wiederum durch Doppelklick auf Untere Ebene/Obere Ebene oder Rechtsklick auf Untere Ebene/Obere Ebene und Auswählen von Modell anlegen.
