Gleiche Bauteilgruppe - verschiedene Farben in Legenden – DDScad Support Site

gültig für

Version

ab 14

Modus

Klassich

Problembeschreibung

Dieser Beitrag soll veranschaulichen, wie unterschiedliche Farben einer gleichen Bauteilgruppe in Legenden angezeigt werden können. Denn diese beziehen die Farbcodes immer aus dem Artikelstamm.

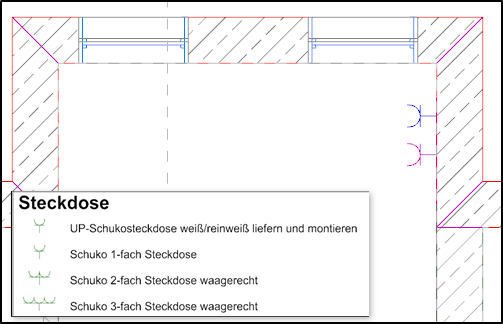

Grundrissansicht einer Wand mit mehreren unterschiedlich farbigen Schuko-Steckdosen-Symbolen rechts, dazu eingeblendete Legende „Steckdose“ mit Beschreibung für UP-Schukosteckdosen in Weiß und ein-, zwei- und dreifach waagerechte Varianten.

Troubleshooting

1. Farb-ID ermitteln

Öffnen Sie zunächst die Stiftzuordnung und wählen Sie die benötigte Farb-ID.
- Wie Sie diese ermitteln können, erklärt dieser Hilfe-Beitrag: Nummer/Code von Layer oder Stift ermitteln.

2. Objektgruppe wählen

Öffnen Sie zunächst die Artikeldatenbank und wählen Sie Ihren gewünschten Artikel aus.

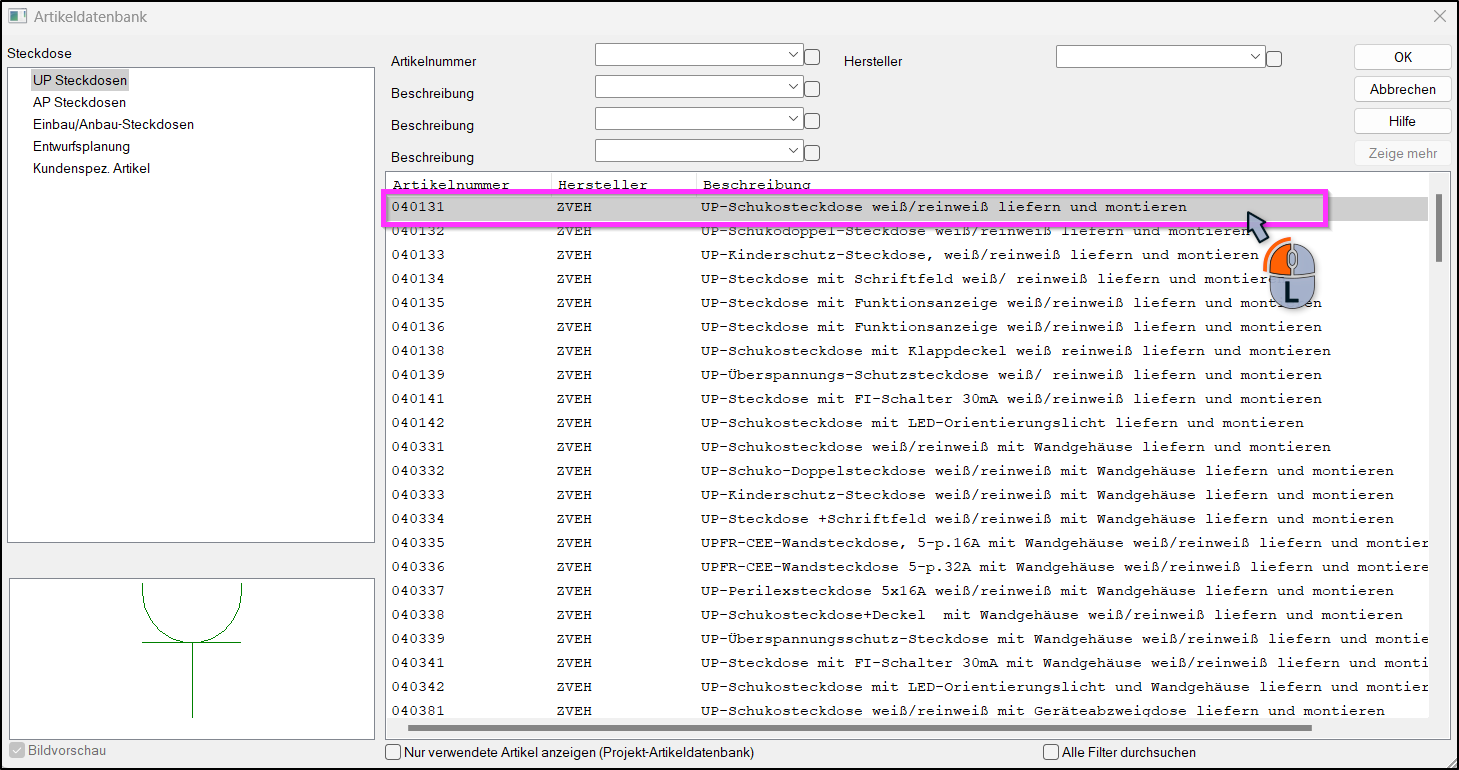

Dialogfenster „Artikeldatenbank“ mit Liste von UP-Steckdosen; Zeile mit Artikelnummer 040131, Hersteller ZVEH und Beschreibung ist grau markiert und mit magentafarbenem Rahmen sowie Mauszeiger hervorgehoben.

3. Gewünschte Farbe einstellen

Öffnen Sie mit einem Rechtsklick das Kontextmenü und wählen Duplizieren.
Duplizieren Sie den Artikel. Ggf. mehrfach, entsprechend der Anzahl der gewünschten Farben.

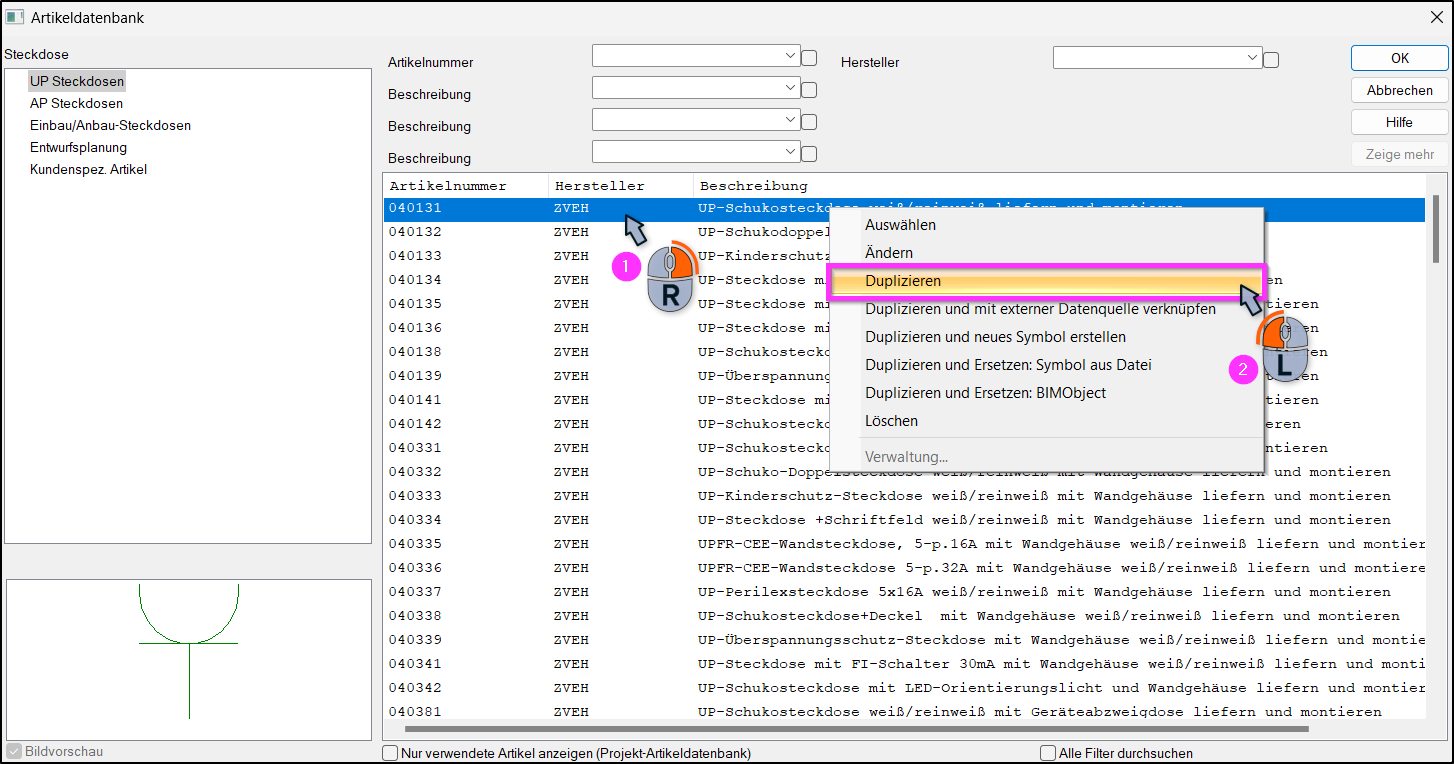

Dialog „Artikeldatenbank“ in DDScad mit Liste von Steckdosenartikeln, ein Artikel ist markiert, Kontextmenü geöffnet und Option „Duplizieren“ gelb hervorgehoben, Maussymbole markieren Rechtsklickschritt.

Duplizierte Artikel werden am Ende der Artikelliste eingefügt

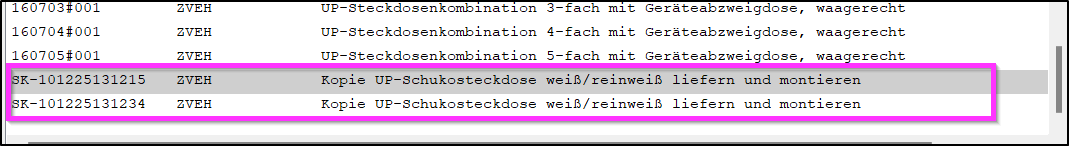

Dialog Artikeldatenbank, duplizierte Artikel mit Magenta farbigen Rahmen markiert.

Öffnen Sie erneut mit einem Rechtsklick das Kontextmenü Ihres duplizierten Artikels und wählen Ändern.

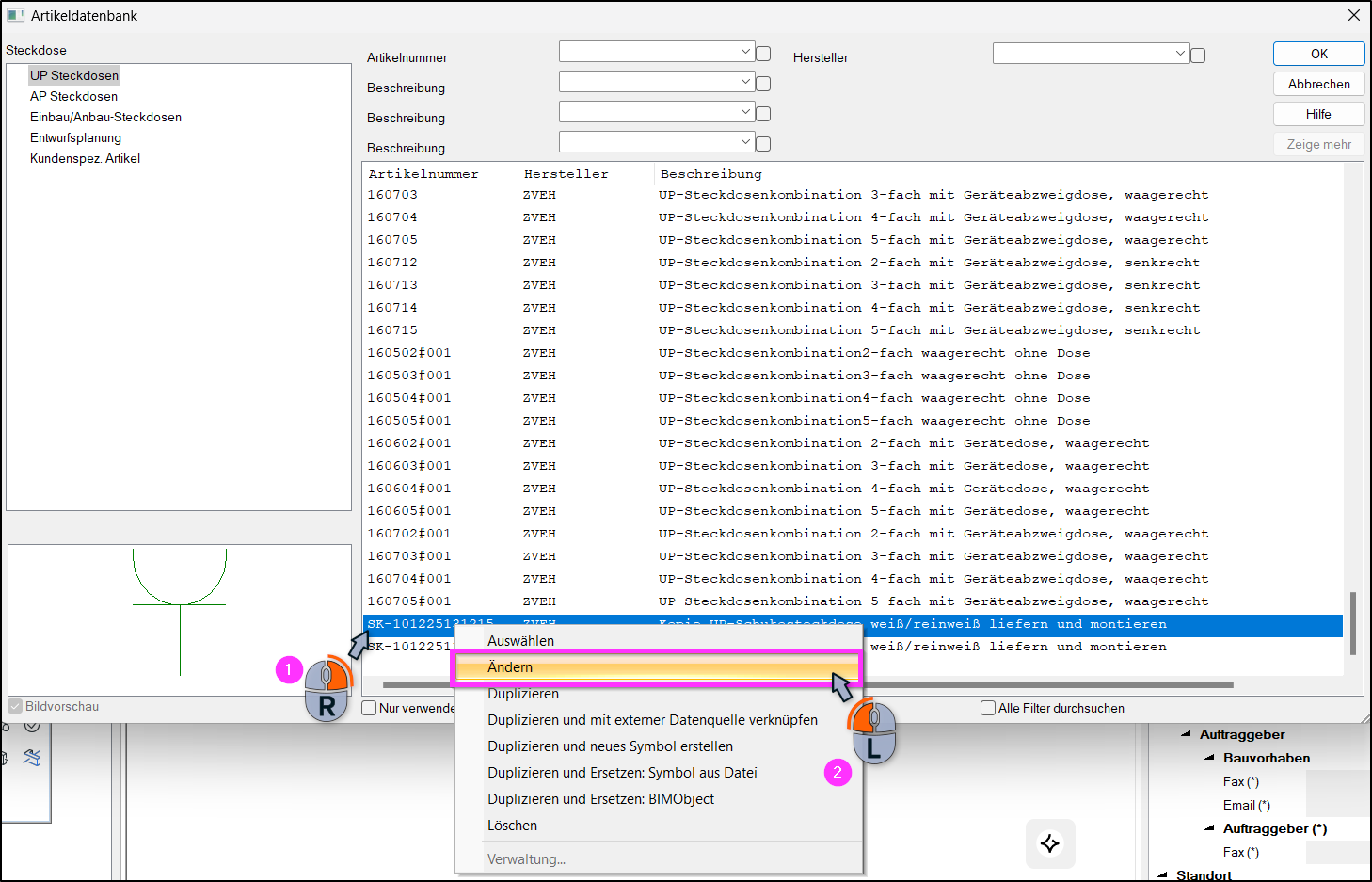

Dialog „Artikeldatenbank“ mit Liste von UP-Steckdosen; ein Eintrag ist blau markiert, darunter Kontextmenü mit hervorgehobener Option „Ändern“, ausgelöst durch Rechtsklick auf den markierten Artikel.

Tragen Sie im Feld Stift, die vorher ermittelte Farb-ID ein und bestätigen mit OK. (2)
- Bei Bedarf können Sie den Artikel umbenennen. (1)
Bestätigen Sie mit OK. (3)

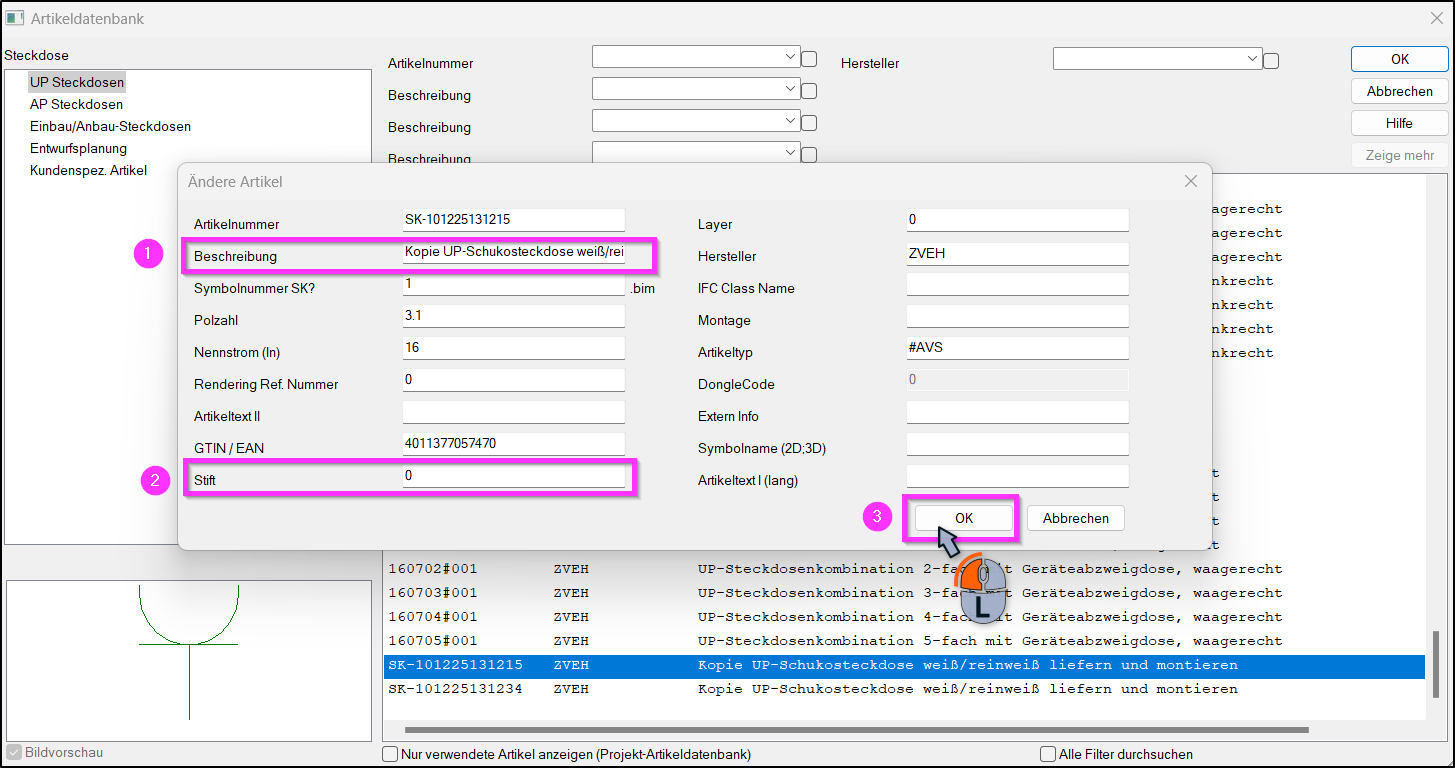

Dialogfenster „Andere Artikel“ in der DDScad Artikeldatenbank, in dem für eine UP‑Steckdose die Felder „Beschreibung“ und „Stift“ bearbeitet werden; beide Felder sind pink markiert, ebenso die Schaltfläche „OK“, auf die ein Mauszeiger zeigt.

Nun können Sie wie gewohnt den Artikel platzieren.

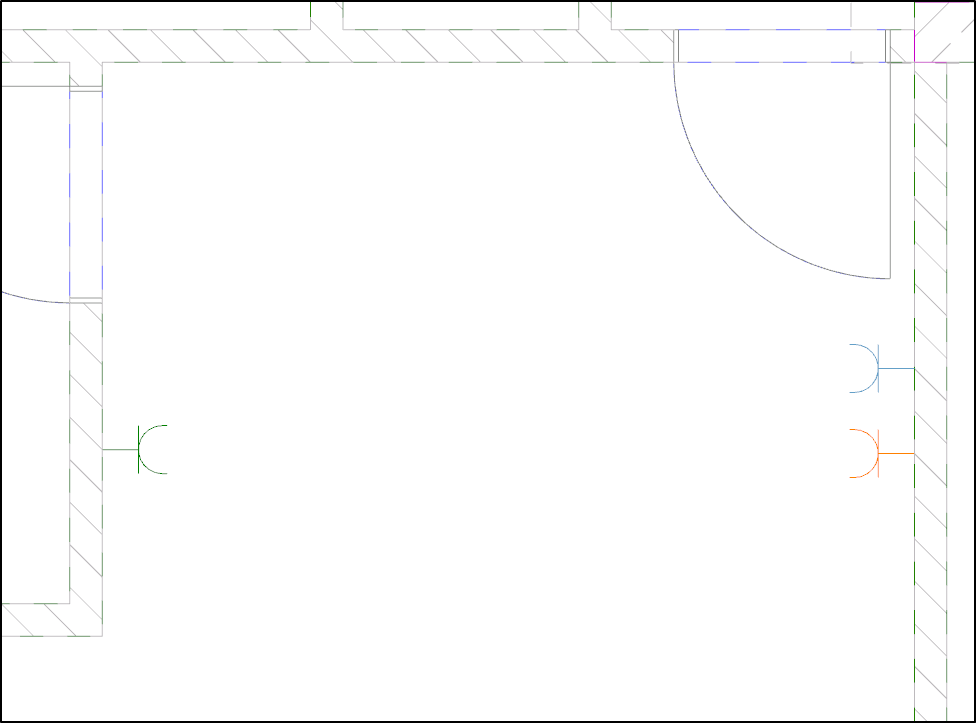

Grundriss eines rechteckigen Raums in DDScad mit schraffierten Außenwänden, einer nach innen öffnenden Tür oben rechts und unterschiedlich farbigen Steckdosen.

4. Ansicht in der Legende

Öffnen Sie das zugehörige Drucklayout.
Fügen Sie eine automatische Legende ein, jetzt sind die angepassten Artikel, der gleichen Bauteilgruppe in den unterschiedlichen Farben sichtbar.
- Bitte beachten Sie, wenn bereits automatische Legenden eingefügt worden, diese zu löschen und neu einzufügen.

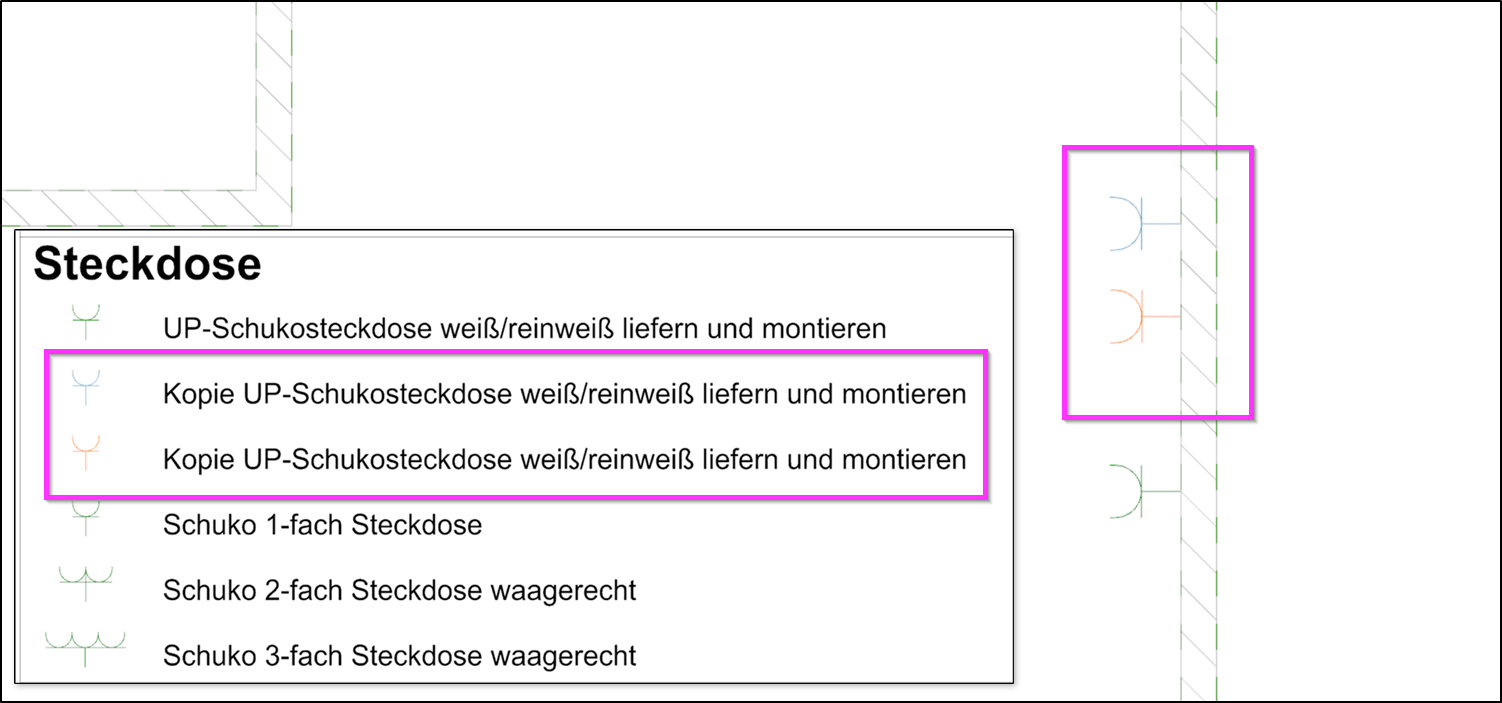

DDScad Grundriss im Drucklayout mit Legende, diese zeigt Steckdosen; in der Liste sind zweimal „Kopie UP‑Schukosteckdose weiß/reinweiß liefern und montieren“ markiert, rechts dazu farbige Steckdosensymbole an einer Wand hervorgehoben.
