Projektspezifische Legenden erstellen

Problembeschreibung

Dieser Beitrag soll veranschaulichen, wie in einem Projekt eine individuelle projektspezifische Legende erstellt werden kann.




Troubleshooting

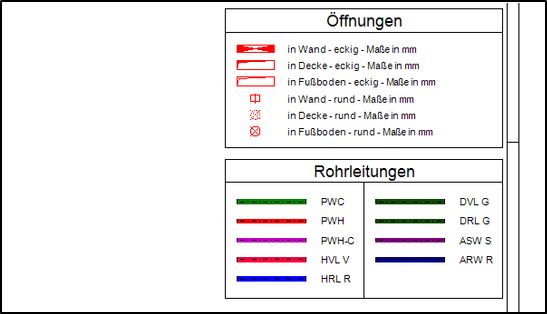

In diesem Beispiel erstellen Sie eine Legende für Rohrleitungen.


1. Erstellen der Grundform

• Öffnen Sie zu Beginn eine leere Zeichenfläche.
  • Z.B. als Detail.

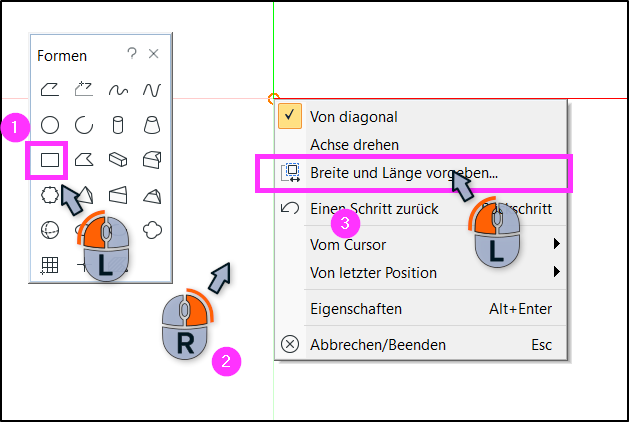

• Wählen Sie die Funktion Rechteck im Werkzeugkasten Formen (1).
• Gehen Sie in Ihre Zeichenfläche und öffnen Sie mit Rechtsklick das Kontextmenü (2).
• Wählen Sie Breite und Länge vorgeben aus (3).



• Geben Sie nun die gewünschte Größe der Legende ein.



• Platzieren Sie nun das Rechteck im Modell. In diesem Beispiel setzen Sie das Rechteck mit der linken unteren Ecke auf die Koordinaten 0;0. Hieraus ergibt sich der spätere Bewegepunkt der Legende.




2. Hilfslinien festlegen

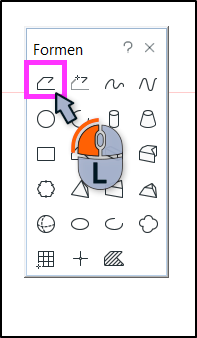

• Wählen Sie die Funktion Polylinie im Werkzeugkasten Formen (1).



• Bewegen Sie den Cursor an die obere Ecke des Rechtecks.

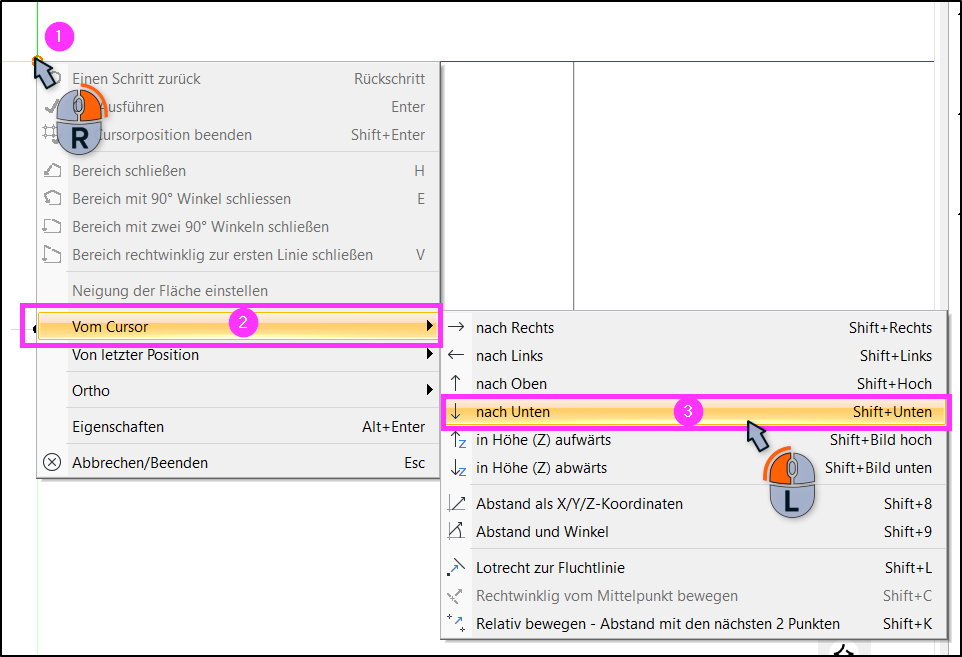

• Führen Sie einen Rechtsklick aus, das Kontextmenü öffnet sich (1).
• Wählen Sie Vom Cursor – nach unten aus (2+3).



• Es öffnet sich das Eingabefeld Relativ zum Cursor.
• Tragen Sie hier 0,5 ein und bestätigen Sie mit OK.



• Der Fangpunkt der Polylinie wird angepasst (1).
• Bewegen Sie den Cursor auf die gegenüberliegende Linie (2).
• Führen Sie einen Linksklick auf den Punkt aus, um die Linie zu platzieren (2).
• Beenden Sie die Funktion mit [ESC].



• Aktivieren Sie die Funktion Hilfsgeometrie.



• Suchen Sie den Mittelpunkt an der unteren Linie.
• Führen Sie einen Rechtsklick aus.

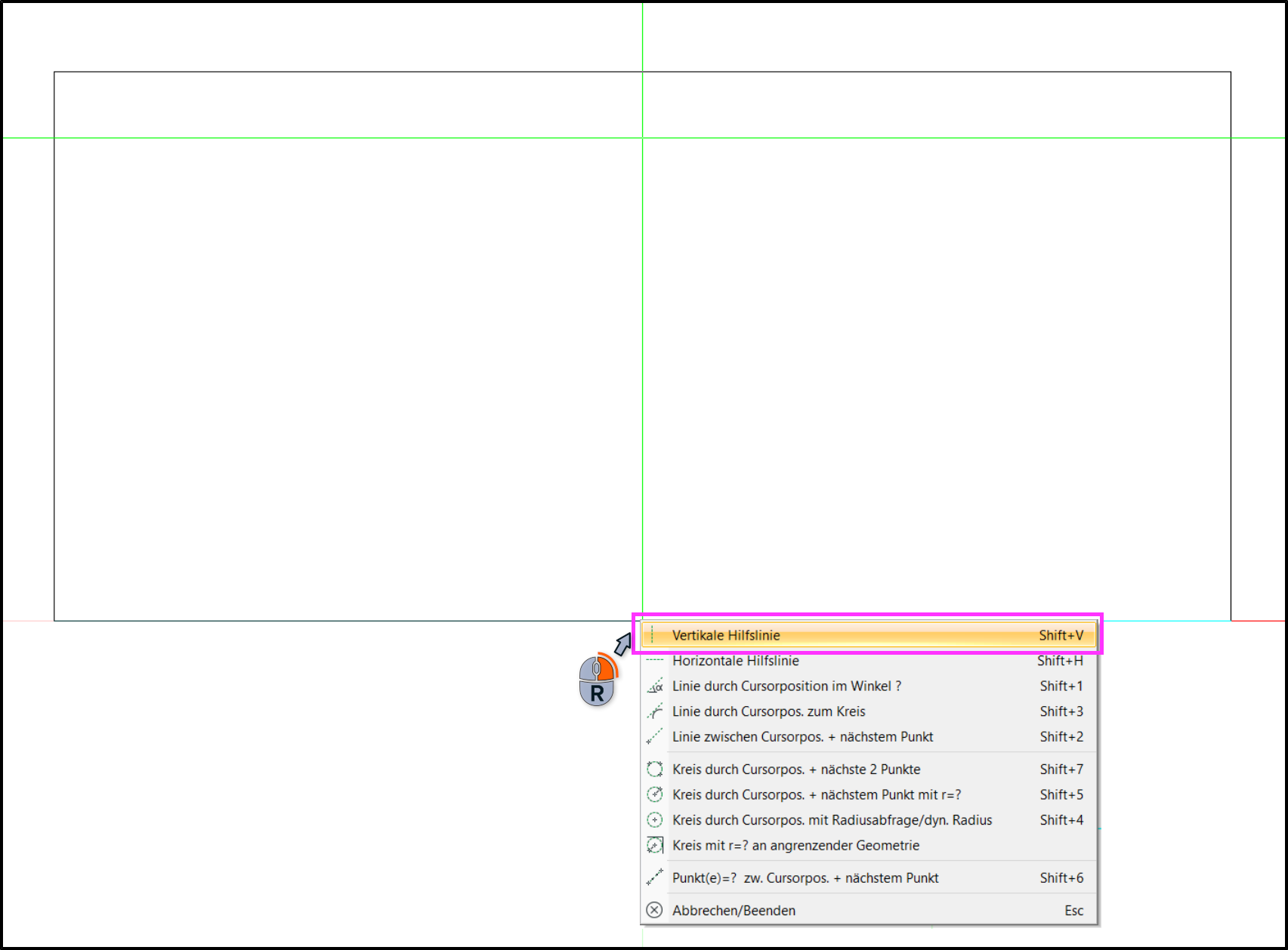

• Wählen Sie Vertikale Hilfslinie aus.


• Um eine gleichmäßige waagerechte Aufteilung zu erreichen, fügen Sie weitere Hilfslinien ein.
• Halten Sie [Strg] gedrückt.
• Bewegen Sie den Cursor an die untere Linie.
• Führen Sie einen Rechtsklick aus.
• Lassen Sie die [Strg]-Taste los.

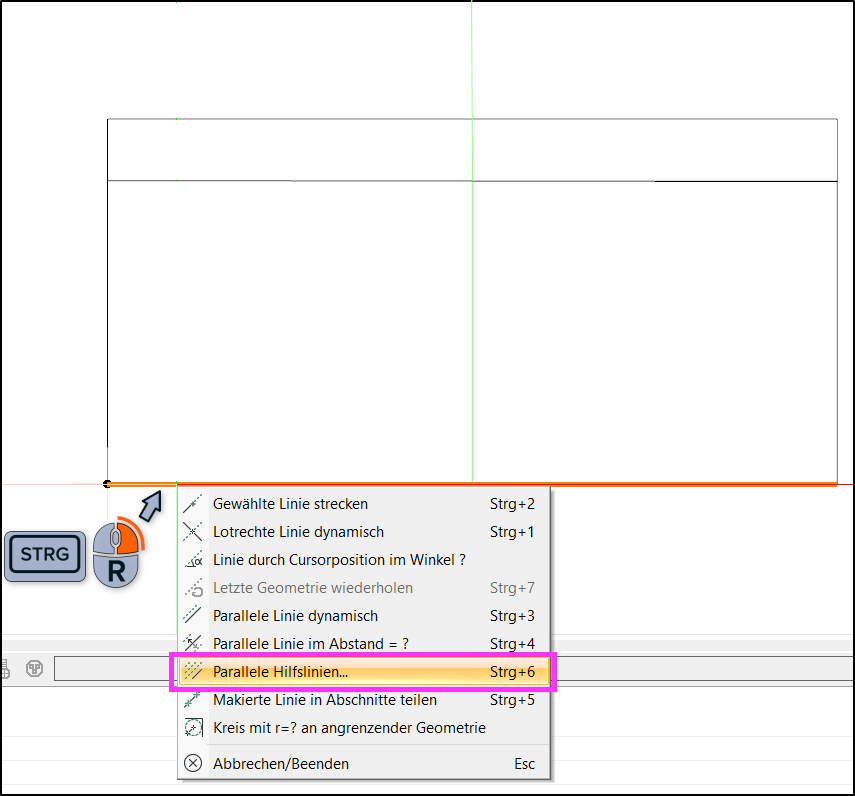

• Wählen Sie Parallele Hilfslinien.


• Wählen Sie den Bereich senkrecht zur unteren Linie aus.


• Tragen Sie nun den Abstand zwischen den parallelen Hilfslinien ein, in diesem Beispiel 0,5.



• Folgende Ansicht ergibt sich.



• Um auch in der Vertikalen eine gleichmäßige Aufteilung zu gewährleisten, wird der Startpunkt der Medien durch eine weitere Hilfsgeometrie vorgegeben.
• Halten Sie [Strg] gedrückt.
• Bewegen Sie den Cursor an die jeweilige äußere Linie.
• Führen Sie einen Rechtsklick aus.
• Lassen Sie die [Strg]-Taste los.

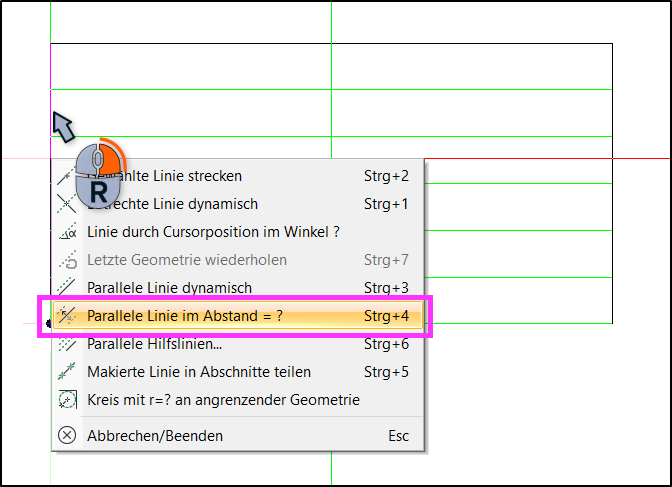

• Wählen Sie Parallele Linie im Abstand = ?


• Tragen Sie den gewünschten Abstand ein, im Beispiel sind es 0,2 m.
• Wählen Sie die Seite, auf die die Hilfslinie ausgerichtet wird.



• Wiederholen Sie das gleiche Vorgehen gegebenenfalls auf beiden Seiten.
• Folgende Ansicht ergibt sich.


• Zeichnen Sie die mittlere Hilfslinie nun mit einer Polylinie nach.



3. Legende ausfüllen

• Fügen Sie nun den gewünschten Text in die Legende ein.

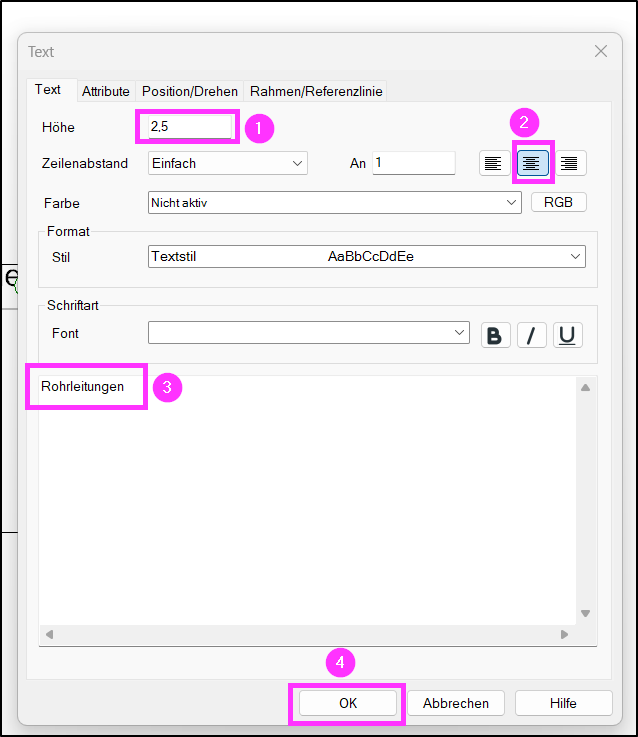

• Wählen Sie die Textfunktion aus.



• Tragen Sie Ihre Werte ein.



• Platzieren Sie den Text in der Legende.
• Damit der Text mittig ausgerichtet wird, gehen Sie wie folgt vor.
• Fangen Sie den Mittelpunkt der oberen waagerechten Linie.


• Führen Sie einen Rechtsklick aus (1).
• Wählen Sie von Cursor aus (2).
• Wählen Sie nach oben aus (3).


• Geben Sie den Wert ein, hier im Beispiel 0,1.
• Bestätigen Sie mit OK.
• Setzen Sie den Text in der Legende ab.



• Nun können Sie Ihre Medien zeichnen und beschriften.


• Haben Sie alles eingetragen, können Sie Ihre Hilfslinien löschen.



• Nun ist Ihre projektspezifische Legende erstellt.



• Sie können diese wie gewohnt als Ausschnitt ins Drucklayout einfügen.
