Höhenangabe über Symbolkennzeichnung deaktivieren

Aktualisiert
gültig für Version ab 14Modus beide





Problembeschreibung

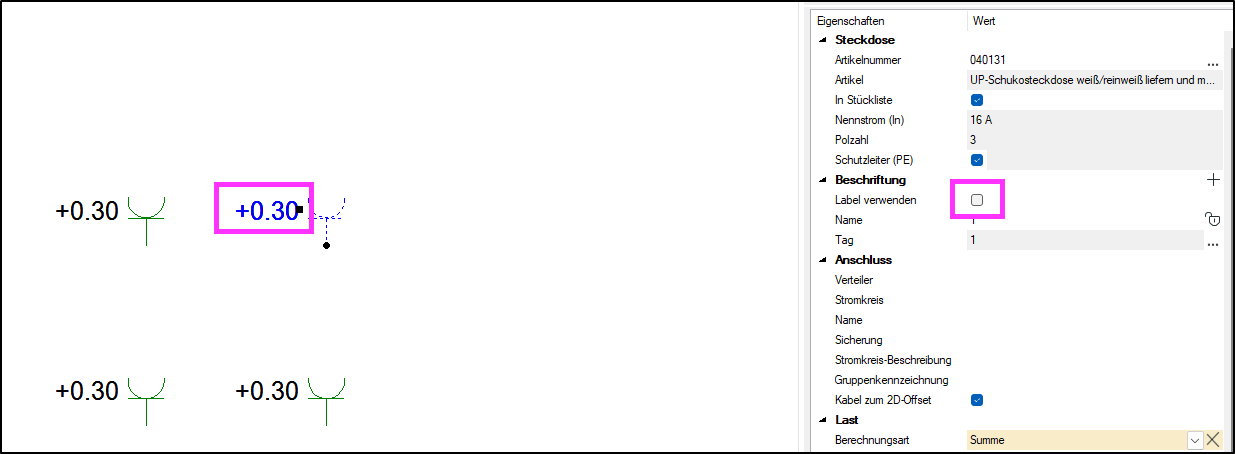

Dieser Beitrag soll veranschaulichen, wie Sie eine labelunabhängige Höhenangabe deaktivieren können.


Grundriss mit mehreren Steckdosen-Symbolen und Beschriftung „+0.30“. Rechts der Eigenschaften-Dialog „Steckdose“ mit Bereich „Beschriftung“; das Kontrollkästchen „Label verwenden“ ist hervorgehoben.



Troubleshooting

Im Folgenden wird erläutert, wie Sie eine labelunabhängige Höhenangabe deaktivieren können. Diese kann in der Vergangenheit über die Funktion Symbol-Kennzeichnung aktiviert wurden sein

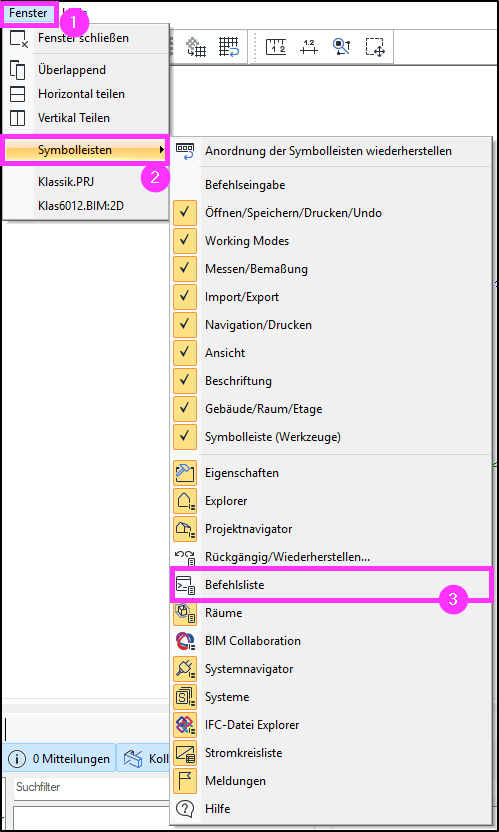

1. Öffnen der Befehlsliste

  • Öffnen Sie die Befehlsliste über den Menüpunkt Fenster - Symbolleisten




2. Suchen und bearbeiten des IL Befehls

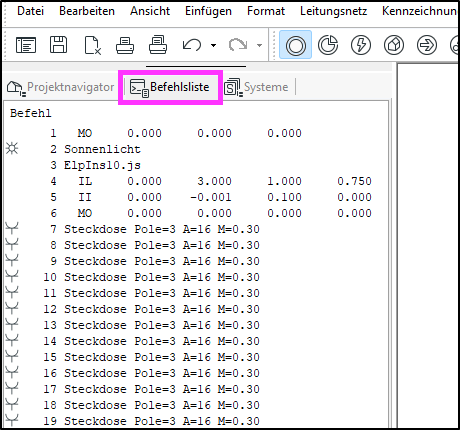

  • Aktivieren Sie die Befehlsliste.

    DDScad-Fenster mit aktivem Reiter „Befehlsliste“ neben „Projektnavigator“ und „Systeme“. Darunter eine Tabelle mit nummerierten Befehlen und Spalten für Werte, z.B. Steckdosen- und Sonnenlicht-Einträge.

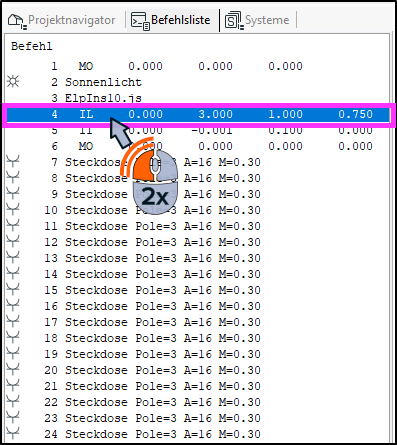

  • Suchen Sie dem ersten IL Befehl am Anfang der Befehlsliste und öffnen Sie diesen mit einem Doppelklick.

    Befehlsliste“ mit markierter Zeile „IL“ in Blau. Ein Mauszeiger mit „2x“-Symbol zeigt an, dass der Befehl durch Doppelklick ausgewählt oder bearbeitet werden soll.

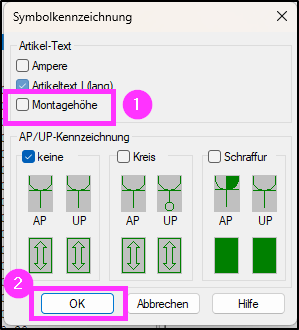

  • Deaktivieren Sie die Montagehöhe.

    Dialog „Symbolkennzeichnung“ mit Optionen für Artikel-Text und AP/UP-Kennzeichnung. Die Checkbox „Montagehöhe“ ist markiert, und die Schaltfläche „OK“ unten links ist hervorgehoben.

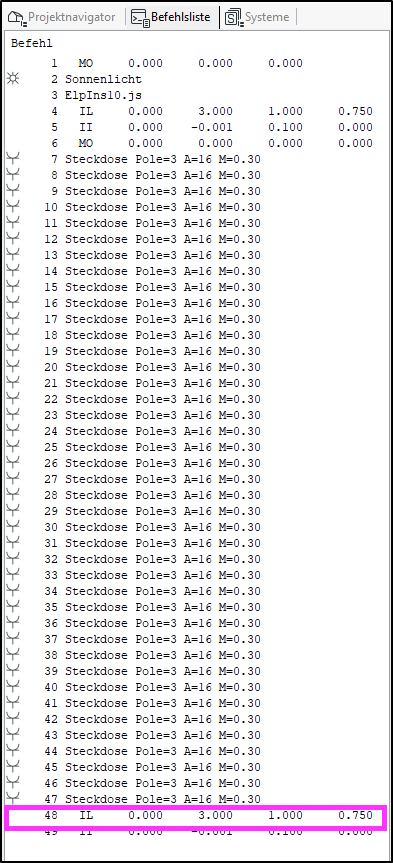

  • Prüfen Sie, ob noch weitere IL Befehle in der Befehlsliste vorhanden sind und wiederholen Sie den Vorgang, bis Sie alle IL Befehle geprüft haben.

    "Befehlsliste“ mit langer Liste von Steckdosenbefehlen. In der untersten Zeile ist erneut der Befehl „IL“ mit den Werten 0.000, 3.000, 1.000 und 0.750 farbig hervorgehoben.


3. Ergebnis

  • Führen Sie gegebenenfalls einen Bildschirmneuaufbau durch.

    Werkzeugleiste in DDscad mit mehreren Symbolen. Das Symbol für „Vertikal verteilen“ bzw. gleichmäßige Anordnung von Elementen ist pink umrandet und wird als auszuwählendes Werkzeug hervorgehoben.

  • Keine Montagehöhe am Objekt.

    Weißer Grundrissbereich mit vier identischen grünen Steckdosen-Symbolen, die ein Rechteck bilden: zwei oben und zwei unten mit gleichmäßigem horizontalem Abstand.
