Symbolnummerierung - Bauteil-Nummer sortieren/ändern (OPEN BIM)

Problembeschreibung

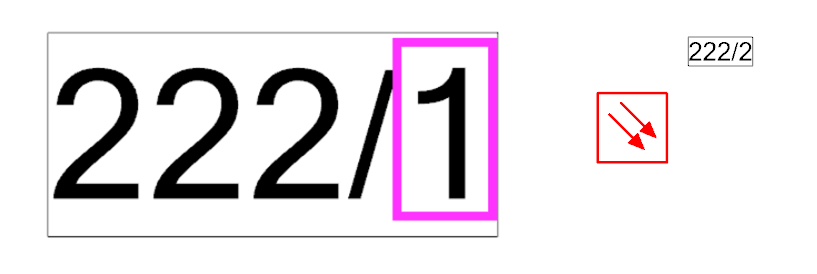

Wie können vorhandene Bauteilnummern der Symbolnummerierungen angepasst werden.

Wie die Symbolnummerierung im OPEN BIM-Modus erstellt wird, wird in folgendem Hilfe-Beitrag erläutert: Symbolnummerierung (OPEN BIM).

Troubleshooting

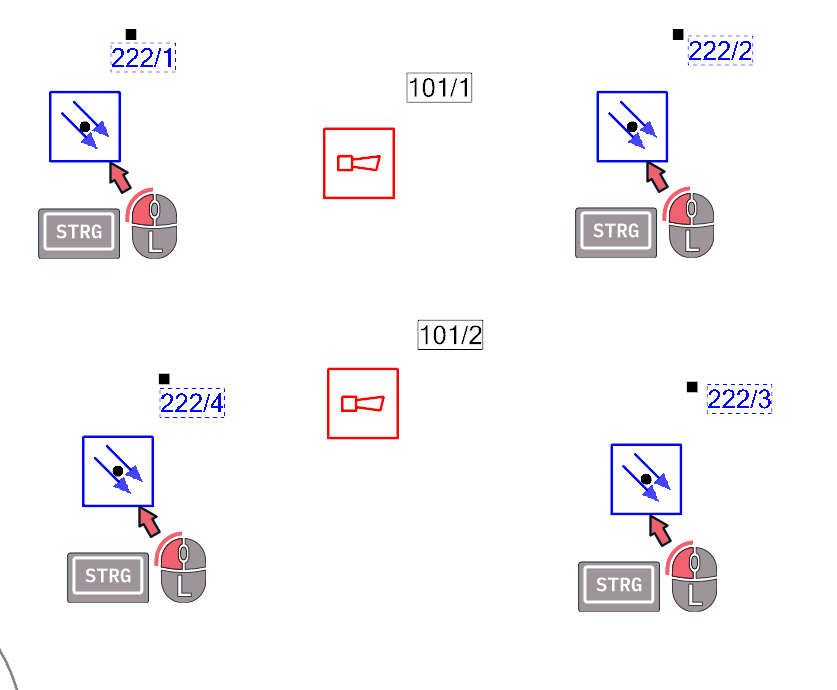

• Objekte markieren, deren Symbolnummer geändert werden soll.

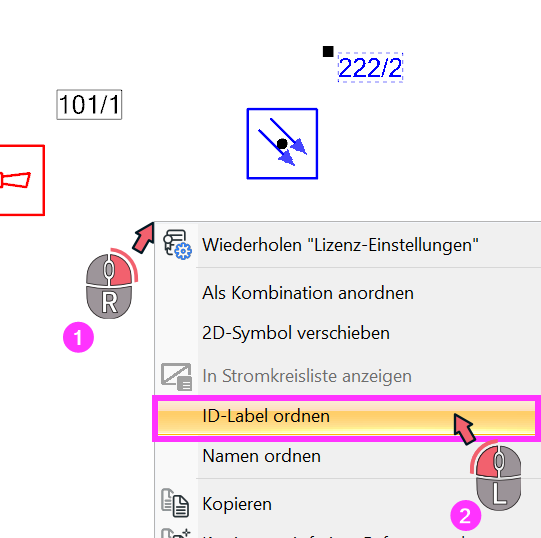

• Rechtsklick ausführen und im Kontextmenü ID-Label ordnen wählen.




1. Nummern sortieren

Die Sortierung kann geändert werden, um die Reihenfolge für die Nummerierung festzulegen.

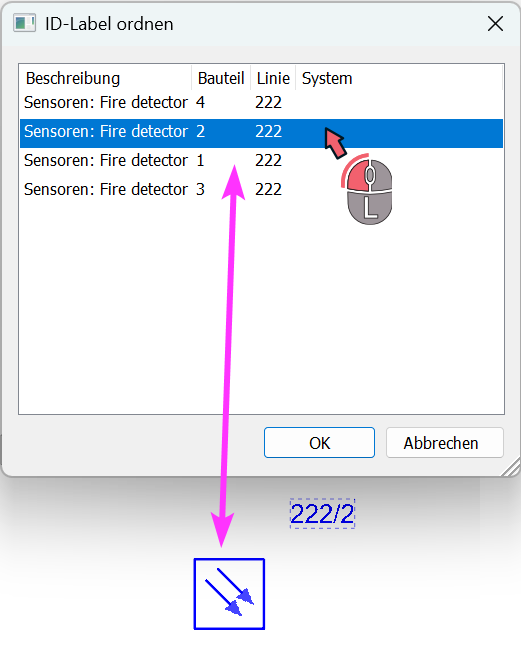

• Eine Zeile in der Liste markieren, das entsprechende Element wird im Zeichenbereich markiert.

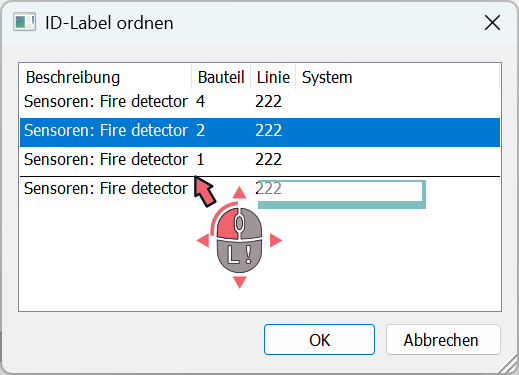

• Eintrag an die gewünschte Position bewegen.




2. Nummern ändern

1.1 Nummer manuell eingeben

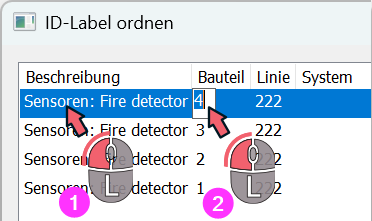

• Auf die korrekte Zeile klicken und anschließend auf die Bauteil-Nummer.



• Neue Nummer eingeben.
  • Vorgang bei Bedarf wiederholen.
  • Änderungen werden im Modell als Vorschau sofort angezeigt.

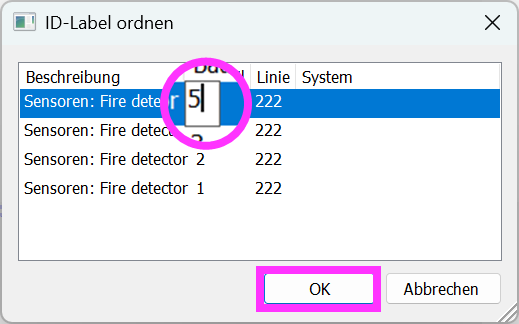

• Eingaben mit OK bestätigen.



• Nummernvergabe mit OK übernehmen.

1.2 Automatisch nummerieren

• Auf die korrekte Zeile klicken und anschließend auf die Bauteil-Nummer.



• Neue Nummer eingeben.
  • Änderungen werden im Modell als Vorschau sofort angezeigt.
• Eingaben mit OK bestätigen.



• Falls erforderlich, Reihenfolge beziehungsweise Sortierung anpassen (siehe oben).

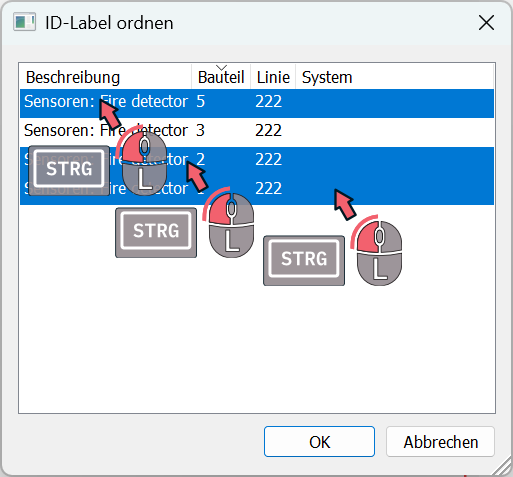

• Zeilen markieren, die eine neue Bauteil-Nummer erhalten sollen.

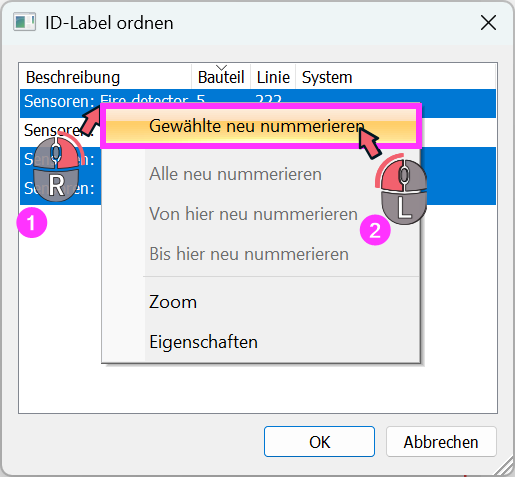

• Rechtsklick ausführen und im Kontextmenü Gewählte neu nummerieren wählen.

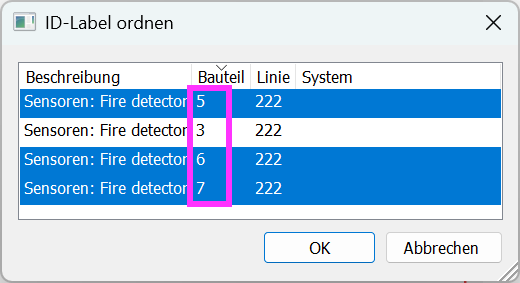

• Markierte Elemente werden ausgehend von der obersten Zahl aufsteigend neu nummeriert.



• Nummernvergabe mit OK übernehmen.

Weitere Möglichkeiten zur automatischen Nummerierung

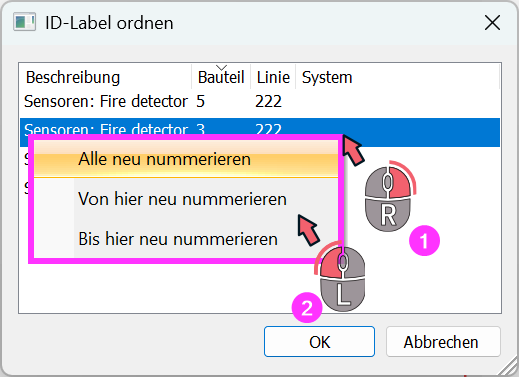

• Es stehen weitere Optionen für die Nummernvergabe zur Verfügung:
  • Alle neu nummerieren
  • Von hier neu nummerieren
  • Bis hier neu nummerieren
