Schnitt in Höhe begrenzen

Aktualisiert
gültig für  Version  ab 20 Modus  beide



Problembeschreibung

Wie kann ein Schnitt erzeugt werden, der in der Höhe begrenzt ist? Etwa, um nicht die gesamte Geschosshöhe zu zeigen.

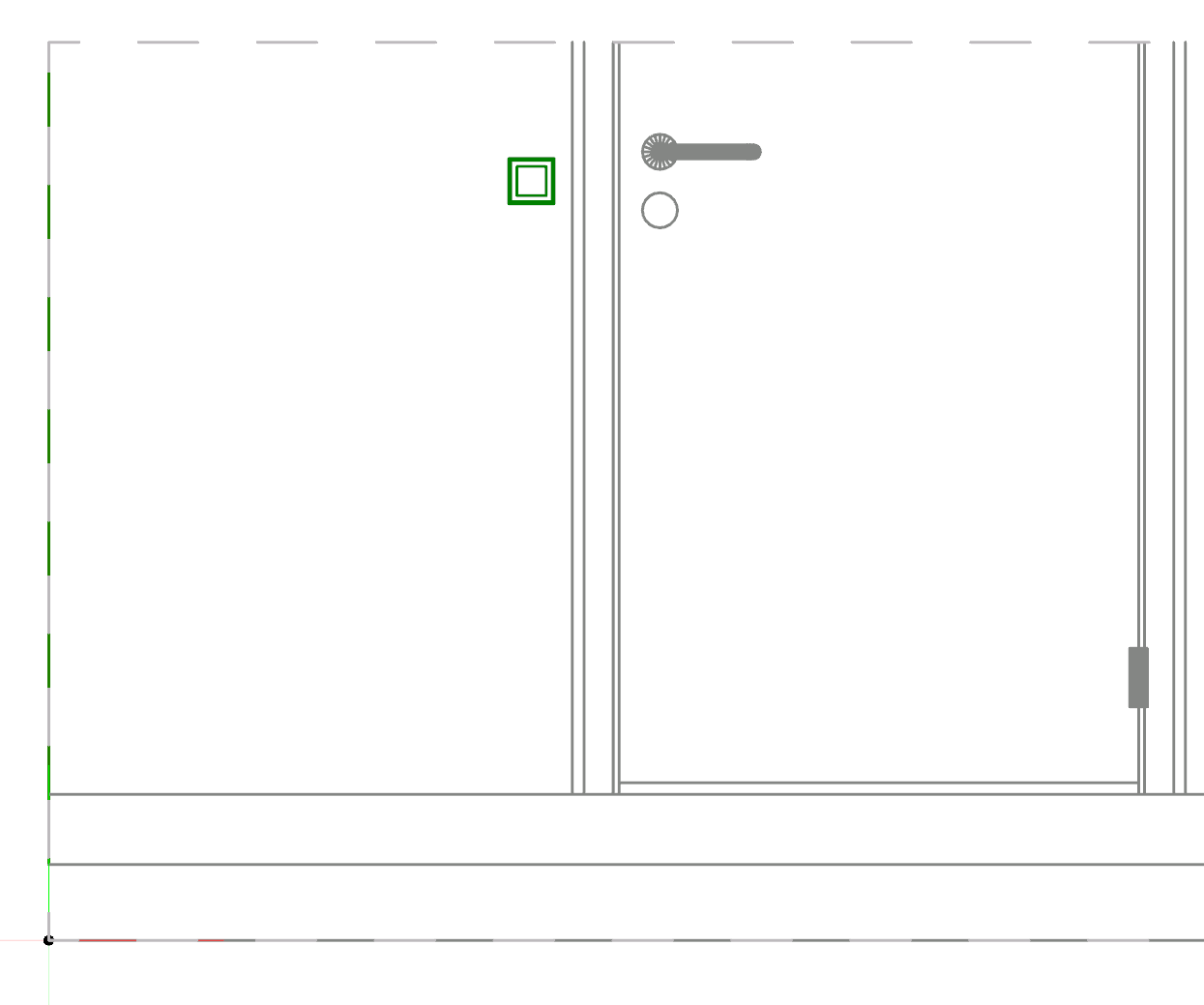

Begrenzter Schnitt in einer Geschossansicht.


Troubleshooting

Voraussetzung ist, dass bereits ein Schnitt erzeugt wurde.
Diese Hilfe-Beiträge erklären das Vorgehen:

Anlegen des Modelltyps Detail

Falls dieser noch nicht vorhanden ist:

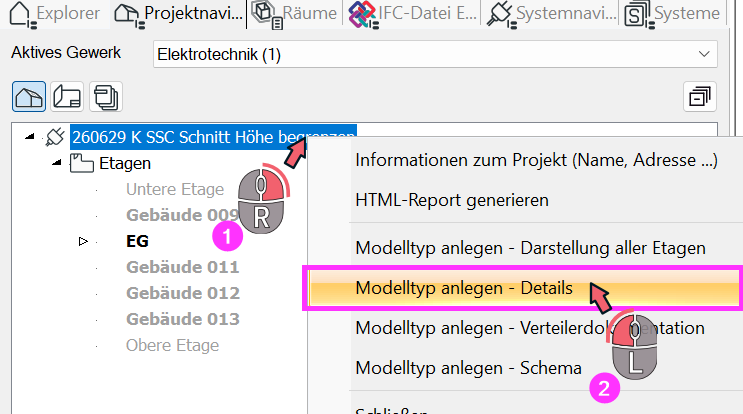

  • Auf die oberste Instanz im Projektnavigator rechtsklicken.
  • Modelltyp anlegen - Details wählen.

    Kontextmenü im Projektnavigator mit Modelltyp anlegen Details.

  • Der Modelltyp wird zusammen mit dem angelegten Detail im Projektnavigator angezeigt.

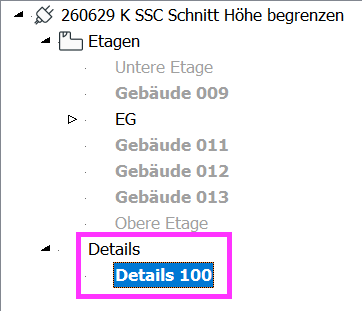

    Projektnavigator mit angelegtem Detail.


Einfügen des Schnitts in das Modell

  • Detail öffnen.
  • Das Menü Einfügen > Inhalte aus Projekt > Darstellung einfügen wählen.

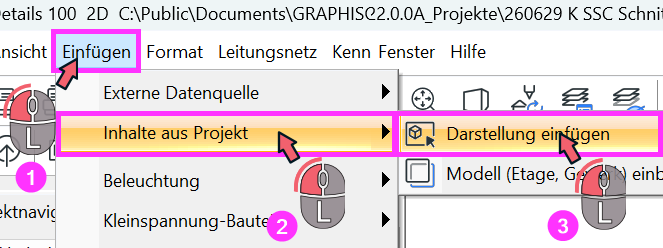

    Menüpfad Einfügen, Inhalte aus Projekt, Darstellung einfügen.

  • Den korrekten Schnitt im Projektnavigator auswählen.
  • Anschließend auf Einfügen klicken.

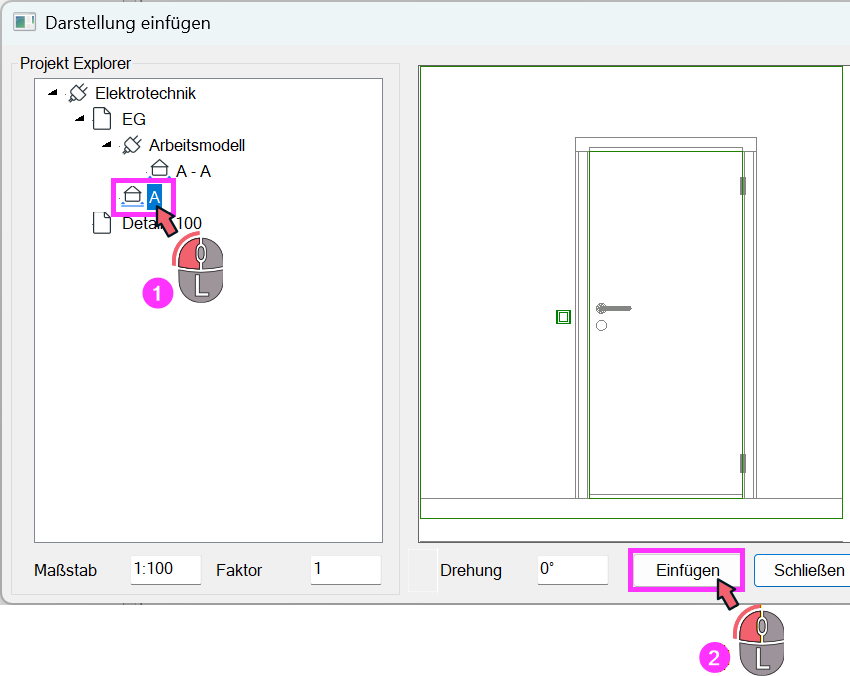

    Dialog zur Auswahl des Schnitts für Darstellung einfügen.

  • Die Darstellung im Detail mit Linksklick platzieren.

Ausschnitt definieren

  • Das Werkzeug Ausschnitte wählen.
    Werkzeug Ausschnitte.

  • Im folgenden Dialog Neu als Rechteck wählen.

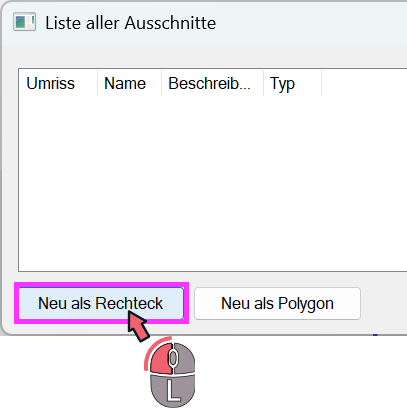

    Dialog Neu als Rechteck für Ausschnitte.

  • Den Ausschnitt für den Bereich zeichnen, der im Schnitt sichtbar sein soll.

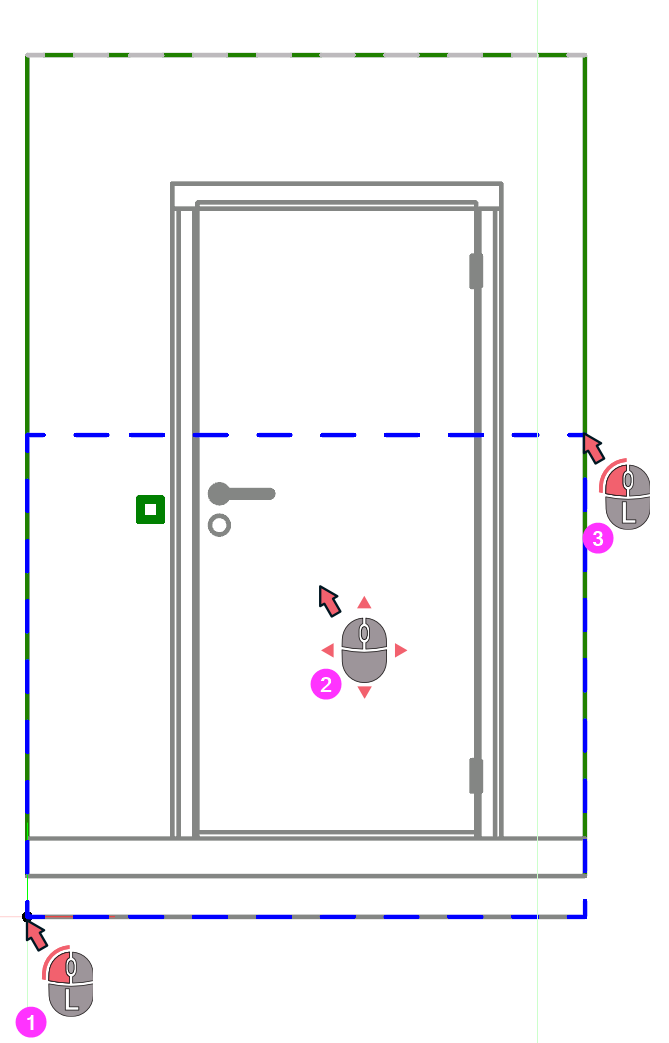

    Gezeichneter Ausschnitt für den sichtbaren Bereich des Schnitts.

  • Die Operation durch zweimaliges Betätigen von ESC verlassen.
  • Im Projektnavigator wird der Ausschnitt nun unterhalb des Details angezeigt.

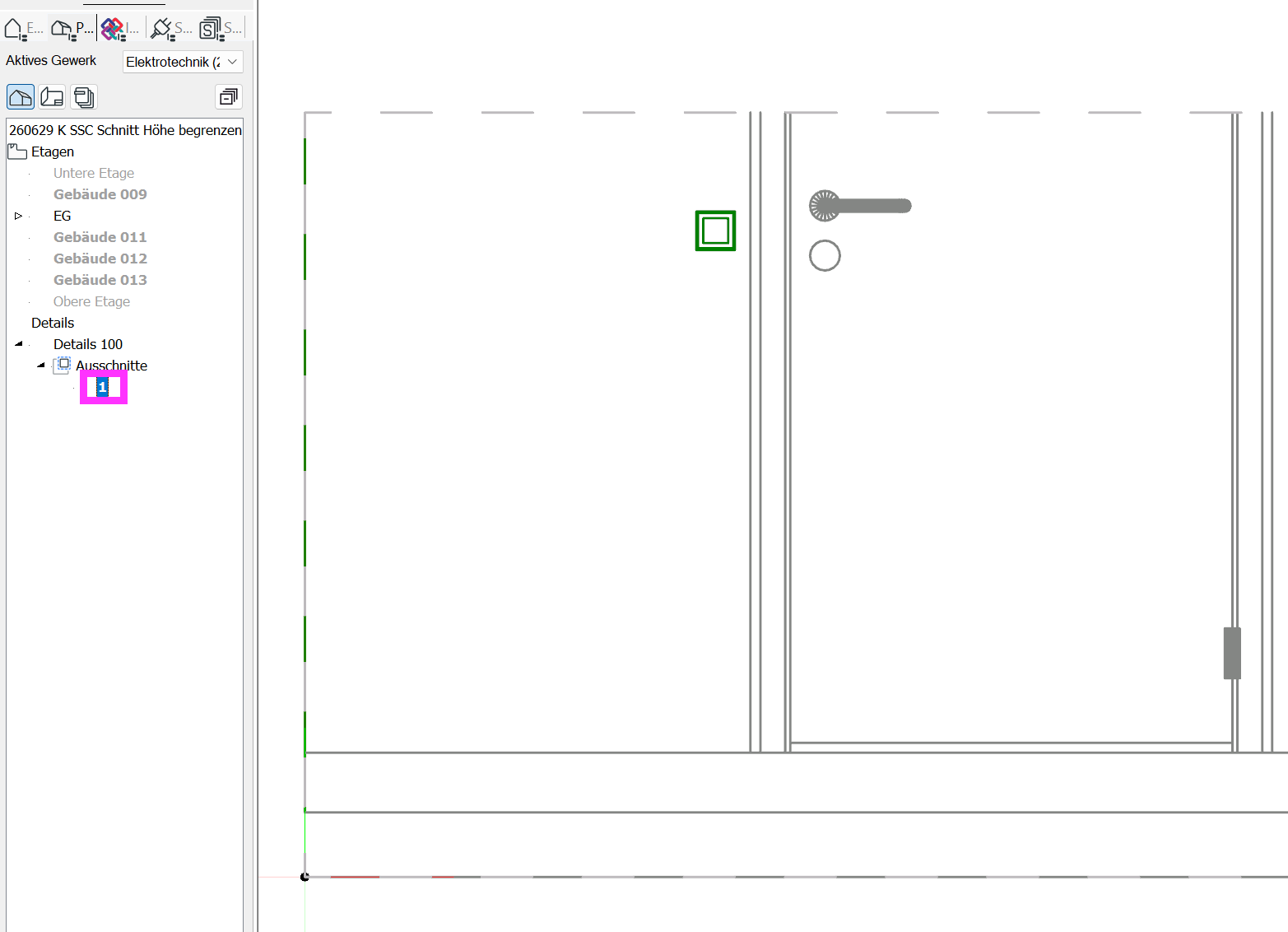

    Projektnavigator mit Ausschnitt unterhalb des Details.

  • Dieser kann nun über Einfügen > Inhalte aus Projekt > Darstellung einfügen zum Beispiel in ein Drucklayout eingefügt werden.
