Warum kann man keinen eigenen Layer anlegen?

Aktualisiert
gültig für  Version  ab 12 Modus  beide



Problembeschreibung

Dieser Beitrag soll veranschaulichen, wie Sie einen Layer anlegen können, falls die Funktion ausgegraut ist.

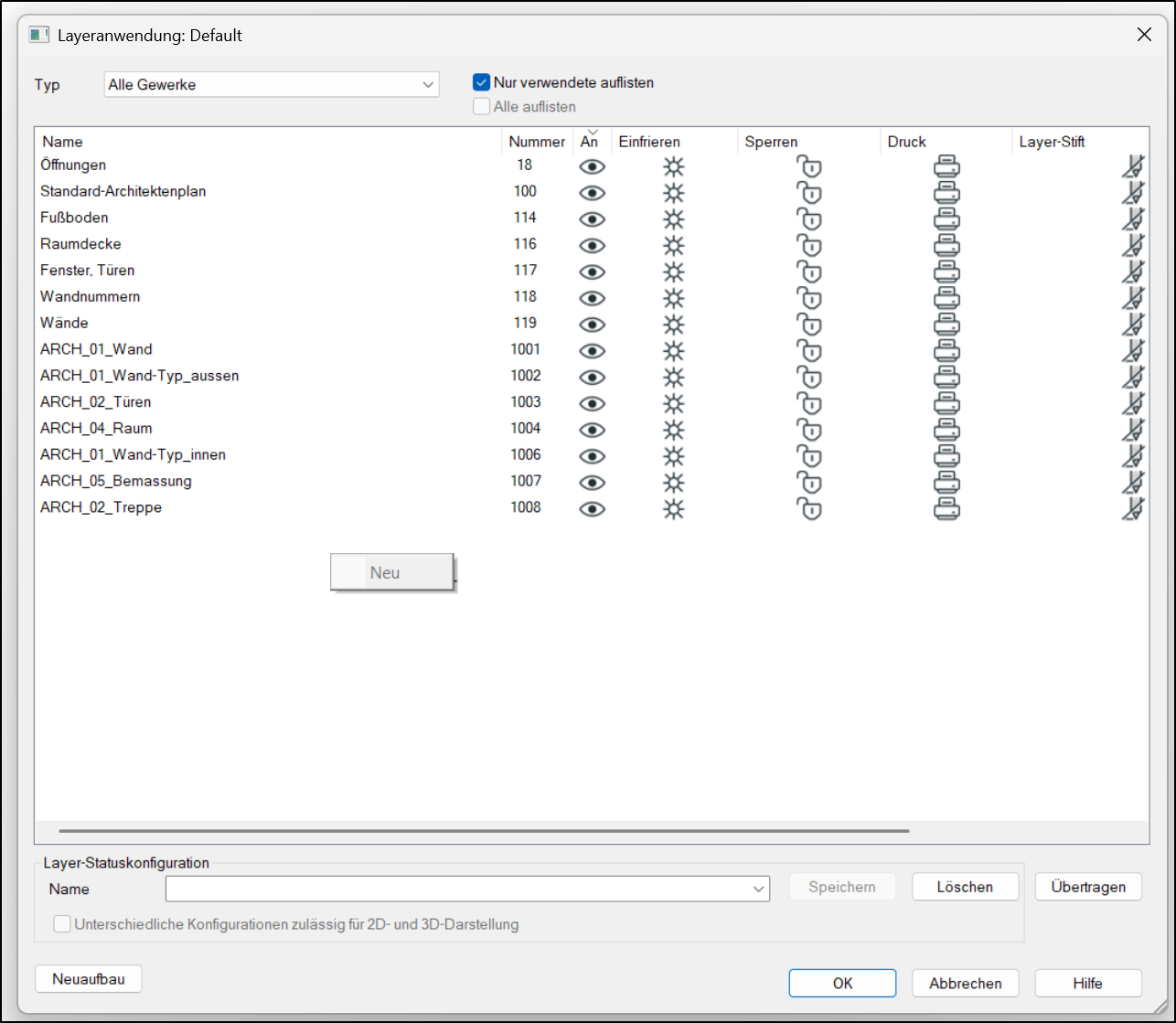

„Layeranwendung: Default“ in DDScad mit Liste der Layernamen wie „Öffnungen“, „Standard-Architektenplan“, „Fußboden“ und „ARCH_01_Wand“. Spalten zeigen Nummer, Status „An“, Einfrieren, Sperren, Druck und Layer-Stift, unten rechts die Schaltflächen „OK“, „Abbrechen“ und „Hilfe“.



Troubleshooting


1. Layeranwendung öffnen

  • Öffnen Sie die Layeranwendung.

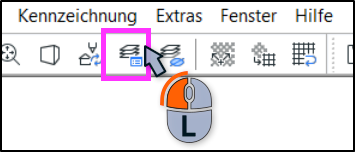

    DDScad-Symbolleiste mit markiertem Layer-Symbol unter dem Menü „Kennzeichnung“. Das Symbol mit gestapelten Ebenen ist pink umrandet, darunter zeigt eine Mausgrafik einen Links-Klick.




2. Gewerk wählen

  • Wählen Sie Ihr Gewerk aus, in welchem der neue Layer angelegt werden soll.
    • Bitte beachten: In "Alle Gewerke" und "Basis" kann kein eigener Layer angelegt werden.

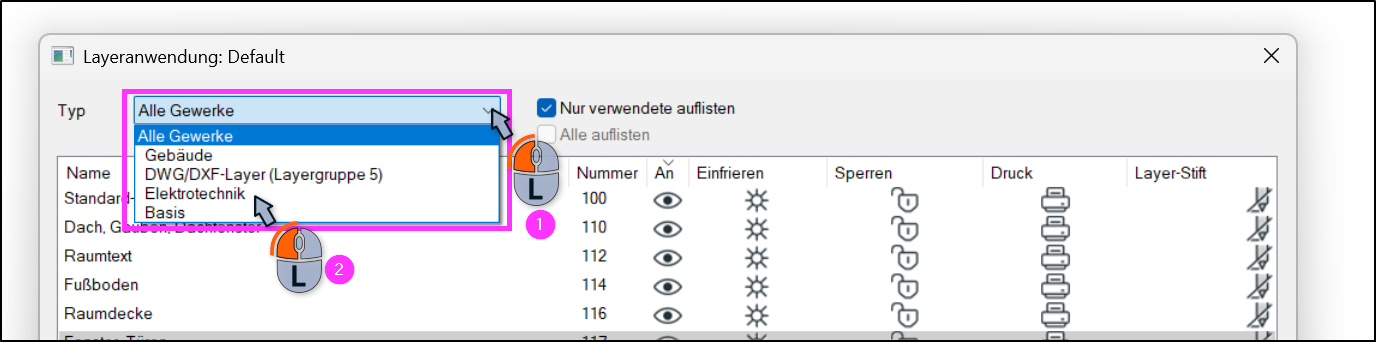

      Dialog „Layeranwendung: Default“ in DDScad mit geöffnetem Dropdown-Feld „Typ“. Im Dropdown ist „Alle Gewerke“ ausgewählt, darunter Optionen wie „Gebäude“, „DWG/DXF-Layer (Layergruppe 5)“, „Elektrotechnik“ und „Basis“. Zwei Mausgrafiken markieren den Klick auf das Dropdown und die Auswahl eines Eintrags.


3. Layer anlegen

  • Nun können Sie wie gewohnt einen eigenen Layer anlegen.

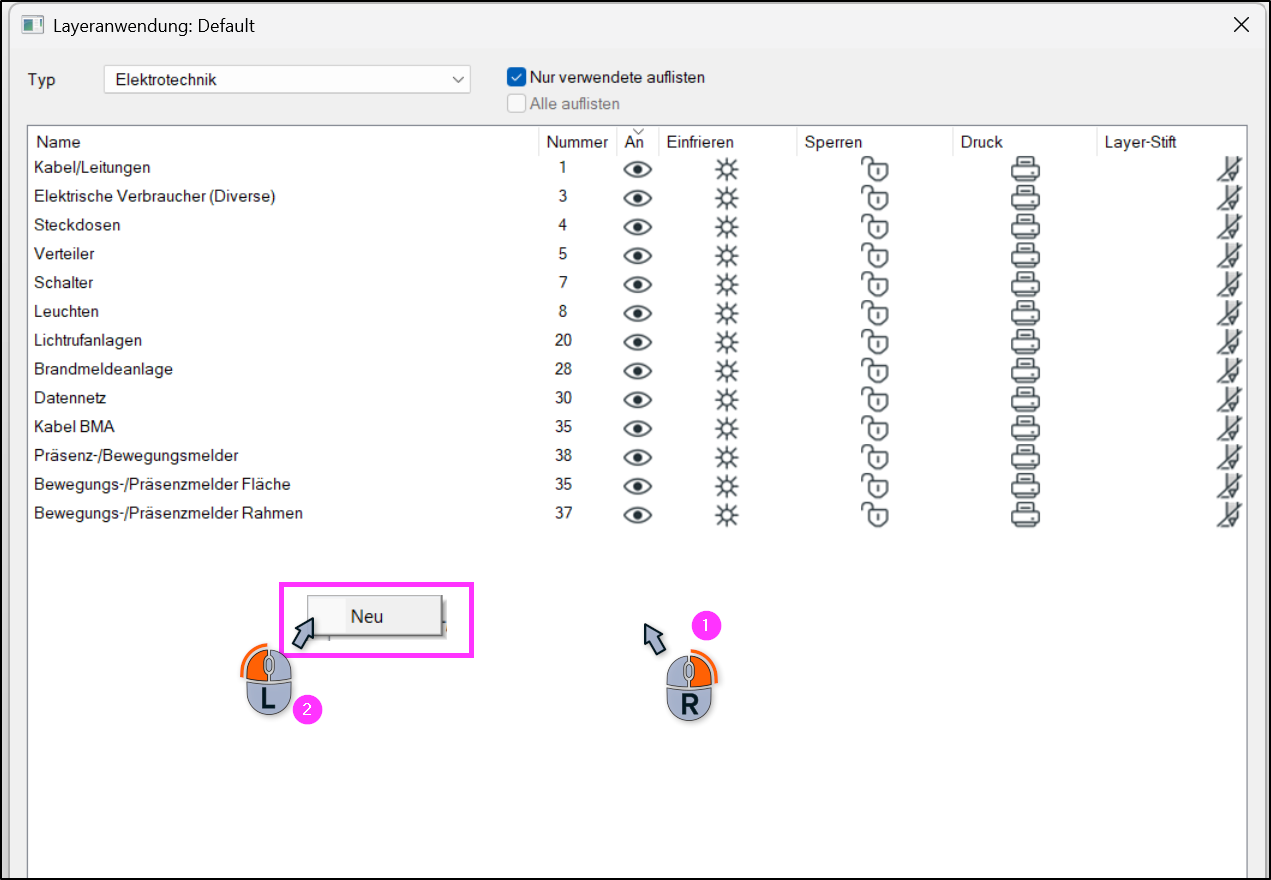

    Dialog „Layeranwendung: Default“ in DDScad mit gefilterten Layern vom Typ „Elektrotechnik“, z.B. „Kabel/Leitungen“, „Steckdosen“ und „Leuchten“. Unten links ist die Schaltfläche „Neu“ pink hervorgehoben; eine Mausgrafik mit rechter Taste (Schritt 1) und eine mit linker Taste (Schritt 2) zeigen Rechtsklick im Listenbereich und anschließenden Linksklick auf „Neu“.


Sie brauchen Unterstützung beim Anlegen eines eigenen Layers? Dann kann folgender Beitrag Ihnen weiterhelfen: Neue projektspezifische Layer erstellen und nutzen – DDScad Support Site
