Übertragung von Stift-, Layer- und Font-Setups

Aktualisiert



gültig für Version ab 12Modus Klassisch



Problembeschreibung

Dieser Beitrag soll veranschaulichen, wie Stift-, Layer- und Font-Setups übertragen oder importiert werden können.

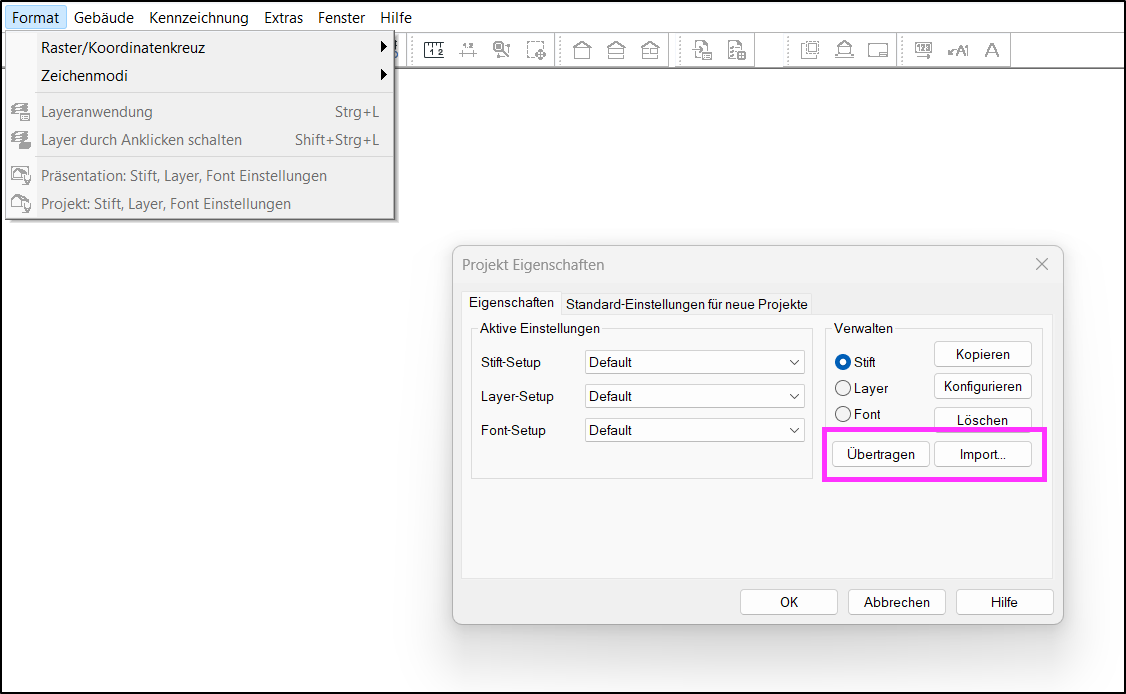

DDScad-Oberfläche mit geöffnetem Menü „Format“ und dem Dialogfeld „Projekt Eigenschaften“, Register „Eigenschaften“. Rechts unten sind die Schaltflächen „Übertragen“ und „Import…“ für Stift-, Layer- und Font-Setups pink hervorgehoben.


Troubleshooting

1. Einstellungen öffnen

  • Öffnen Sie die Stift, Layer, Font Einstellungen.

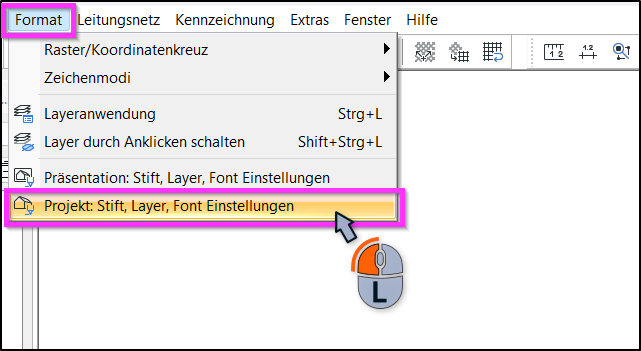

     DDScad-Menüleiste mit geöffnetem Menü „Format“, in dem der Eintrag „Projekt: Stift, Layer, Font Einstellungen“ gelb markiert ist. Eine Mausgrafik zeigt einen Links-Klick auf diesen Menüpunkt.

  • Wählen Sie Ihr gewünschtes Setup aus, an dem die Änderungen vorgenommen werden soll (1) + (2).
  • Entscheiden Sie, ob Sie ein Setup übertragen oder importieren möchten (3).
    • Übertragen bezieht sich immer auf die Einstellungen im aktuellen Projekt.

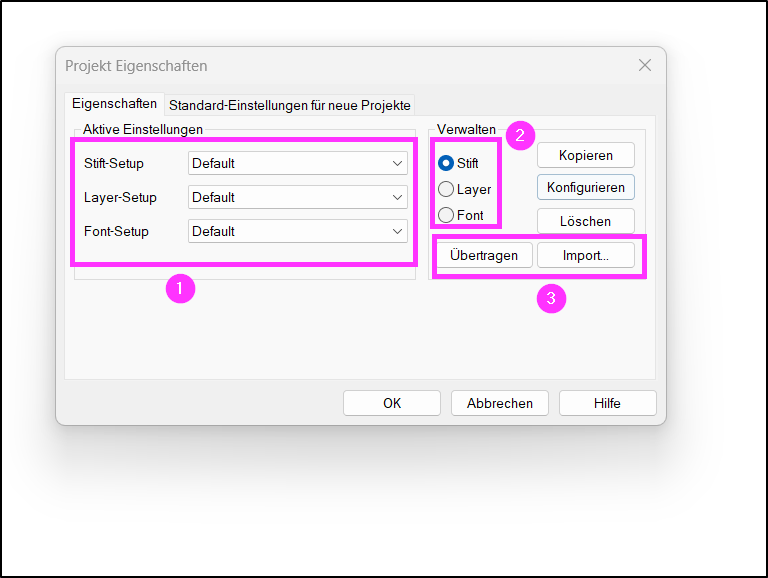

      Dialog „Projekt Eigenschaften“ in DDScad mit Register „Eigenschaften“. Bereich „Aktive Einstellungen“ für Stift-, Layer- und Font-Setup ist als Schritt 1 markiert, die Option „Stift“ im Bereich „Verwalten“ als Schritt 2 und die Schaltflächen „Übertragen“ und „Import…“ als Schritt 3 hervorgehoben.


2. Setup Importieren

  • Wählen Sie Import aus.

    Dialog „Projekt Eigenschaften“ in Archicadmit Register „Eigenschaften“. Im Bereich „Verwalten“ ist die Option „Stift“ aktiviert, und eine Mausgrafik zeigt einen Klick auf die Schaltfläche „Import…“, die pink hervorgehoben ist.

  • Es öffnet sich der Projektordner des geöffneten Projektes.
  • Wählen Sie die gewünschte Setup-Datei aus, erkennbar an der Endung ".SHR" (1).
  • Klicken Sie auf Öffnen (2).

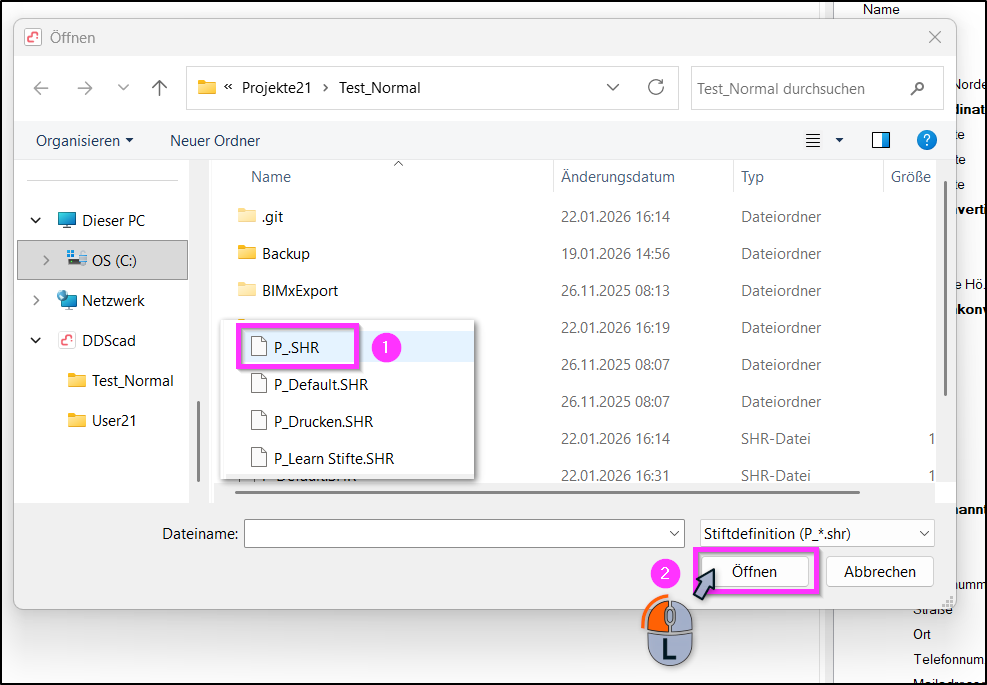

    Windows-Dialog „Öffnen“ mit Ordner „Test_Normal“. Im Dateibereich ist die Stiftdefinitionsdatei „P_.SHR“ als Schritt 1 markiert, unten rechts das Dateityp-Feld „Stiftdefinition (P_*.shr)“ und die Schaltfläche „Öffnen“ als Schritt 2 hervorgehoben, neben der eine Mausgrafik einen Klick zeigt.

  • Sie gelangen zurück zum Projekt Eigenschaftenfenster.
  • Bestätigen Sie mit OK.

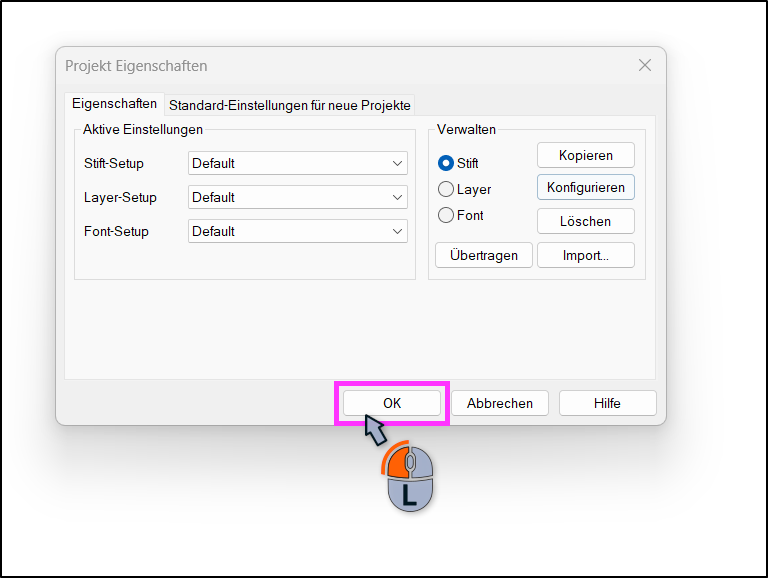

    Dialog „Projekt Eigenschaften“ in DDScadmit Register „Eigenschaften“. Unten ist die Schaltfläche „OK“ pink hervorgehoben, darunter zeigt eine Mausgrafik einen Links-Klick, um den Dialog zu bestätigen.

  • Ihr gewünschtes Setup ist nun importiert.


3. Setup übertragen

  • Wählen Sie Übertragen aus.

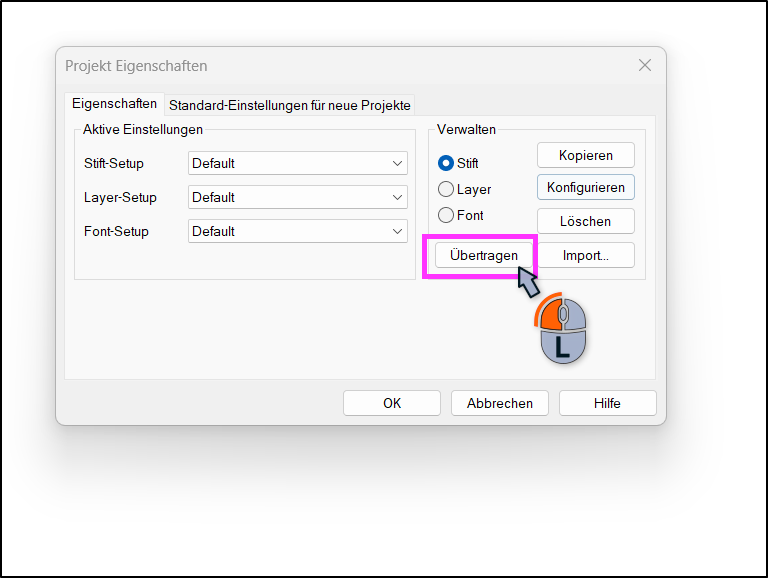

    Dialog „Projekt Eigenschaften“ in DDScad mit Register „Eigenschaften“. Im Bereich „Verwalten“ ist „Stift“ aktiviert, und die Schaltfläche „Übertragen“ ist pink hervorgehoben, während eine Mausgrafik einen Links-Klick auf diese Schaltfläche zeigt.

  • Es öffnet sich das Exportfenster.
  • Wählen Sie aus, ob Sie Alle oder Einzelne Einstellungen übertragen möchten (1).
  • Wählen Sie die Übertragrichtung Projekt<->User (2).
    • Das Projekt bezieht sich auf Ihr aktuell geöffnetes Projekt.
  • Beenden Sie mit OK (3).

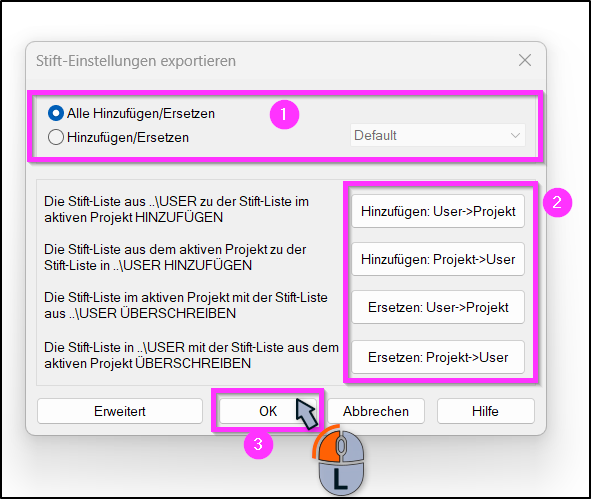

    Dialog „Stift-Einstellungen exportieren“ in DDScad. Oben ist die Option „Alle Hinzufügen/Ersetzen“ mit Dropdown „Default“ als Schritt 1 markiert. Rechts sind die Schaltflächen „Hinzufügen: User->Projekt“, „Hinzufügen: Projekt->User“, „Ersetzen: User->Projekt“ und „Ersetzen: Projekt->User“ als Schritt 2 hervorgehoben. Unten zeigt eine Mausgrafik einen Klick auf die Schaltfläche „OK“ als Schritt 3.

  • Nun sind die gewählten Einstellungen übertragen.
