PV, Wechselrichter in Verteiler-Schema darstellen

Problembeschreibung:

Wie kann ich einen Wechselrichter einer gezeichneten PV-Anlage in die Verteilerstruktur meines Projektes einbinden?

Troubleshooting:

1. Verteiler erstellen und verbinden

• Fügen Sie eine neue Verteilung hinzu.
  • Nennen Sie diese etwa PV Wechselrichter.
  • Die standardmäßig vorhandene Einspeisung darf nicht gelöscht werden.
• Fügen Sie dieser eine Zuleitung zu Unterverteilung hinzu.
  • Nennen Sie diese etwa Zuleitung zu HV.

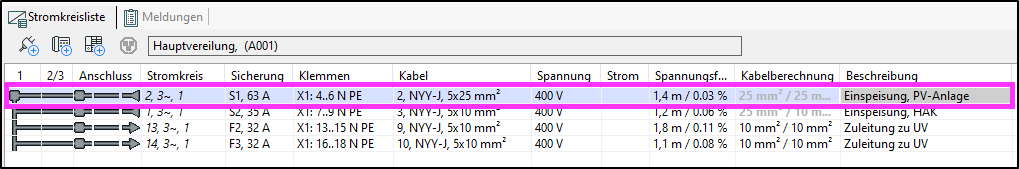

• Fügen Sie Ihrer Hauptverteilung eine zweite Einspeisung hinzu.
  • Nennen Sie diese z.B. Einspeisung, PV-Anlage.




• Verbinden Sie die Einspeisungen und Zuleitungen entsprechend.

  • Entsprechender Hilfe-Beitrag zum Thema: Verteiler mit Kabel verbinden.



2. Schema erstellen

Entsprechender Hilfe-Beitrag zum Thema: Verteilerschema automatisch generieren.

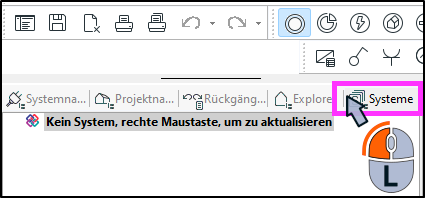

• Öffnen Sie das Panel Systeme.

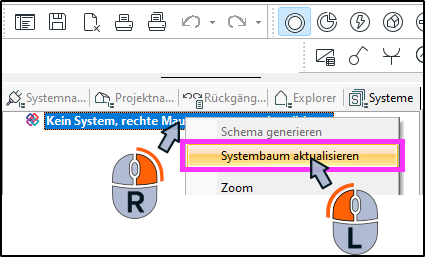

• Klicken Sie mit Rechts Kein System, rechte Maustaste, um zu aktualisieren.
• Und wählen Sie aus dem Kontextmenü Systembaum aktualisieren.

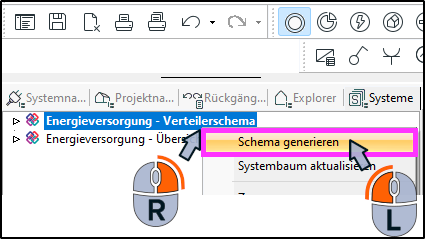

• Klicken Sie nach erfolgter Aktualisierung mit Rechts auf Energieversorgung - Verteilerschema.
• Und in Kontextmenü auf Schema generieren.

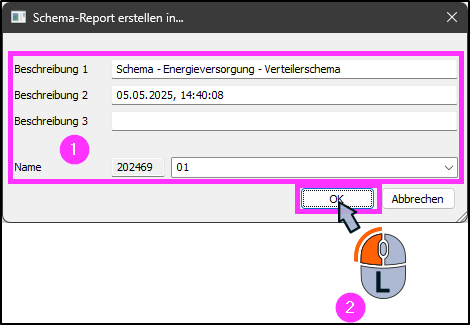

• Ändern Sie ggf. Beschreibungen und Name des Schemas (1).
• Und bestätigen Sie mit OK (2).

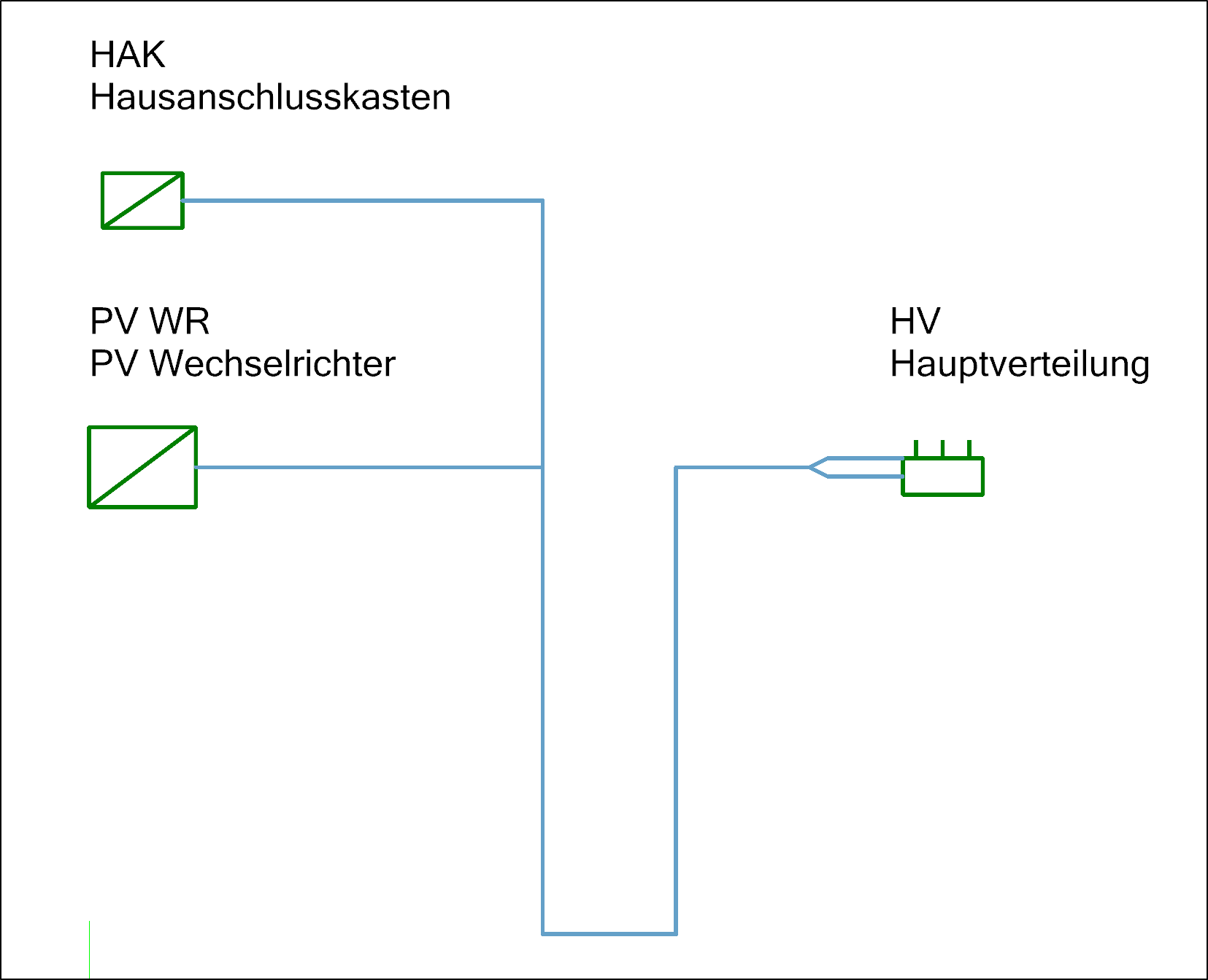

3. Ergebnis
