Verteilerdokumentation - Stromkreis einfügen, welcher nur einen Neutralleiter beinhaltet

Problembeschreibung

Wie kann ein Stromkreislayout eingefügt werden, welches bis auf den Neutralleiter keine weiteren Leiter hat.

Troubleshooting

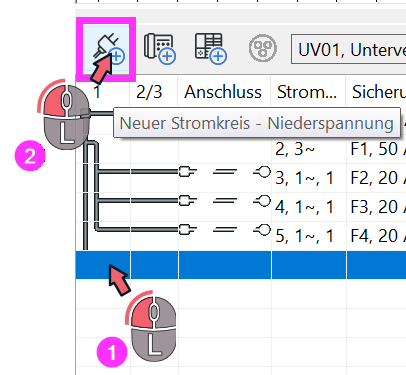

• Öffnen der Stromkreisliste.
• Markieren der Zeile, die für das Einfügen des Stromkreises relevant ist.
• Auswahl des Werkzeugs Neuer Stromkreis - Niederspannung.

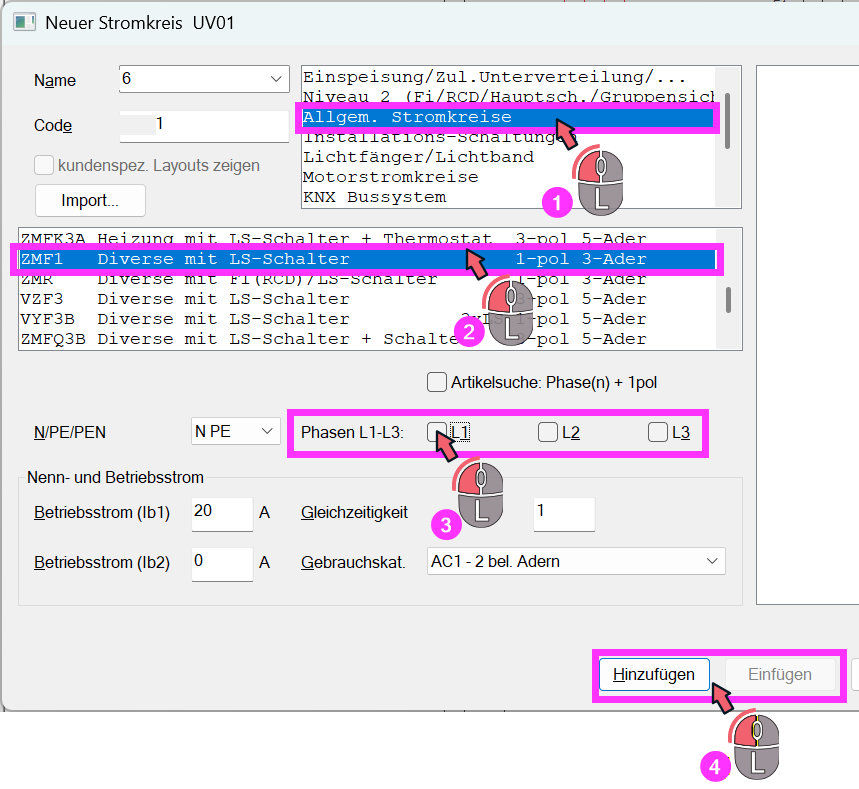

• Auswahl eines Layouts.
  • Im Beispiel ZMF1 Diverse mit LS-Schalter aus der Kategorie Allgemeine Stromkreise (1, 2).
• Deaktivieren der Außenleiter durch Entfernen der Haken bei Phasen L1-L3 (3).
• Platzieren des Stromkreises durch Klick auf Hinzufügen oder Einfügen (4).

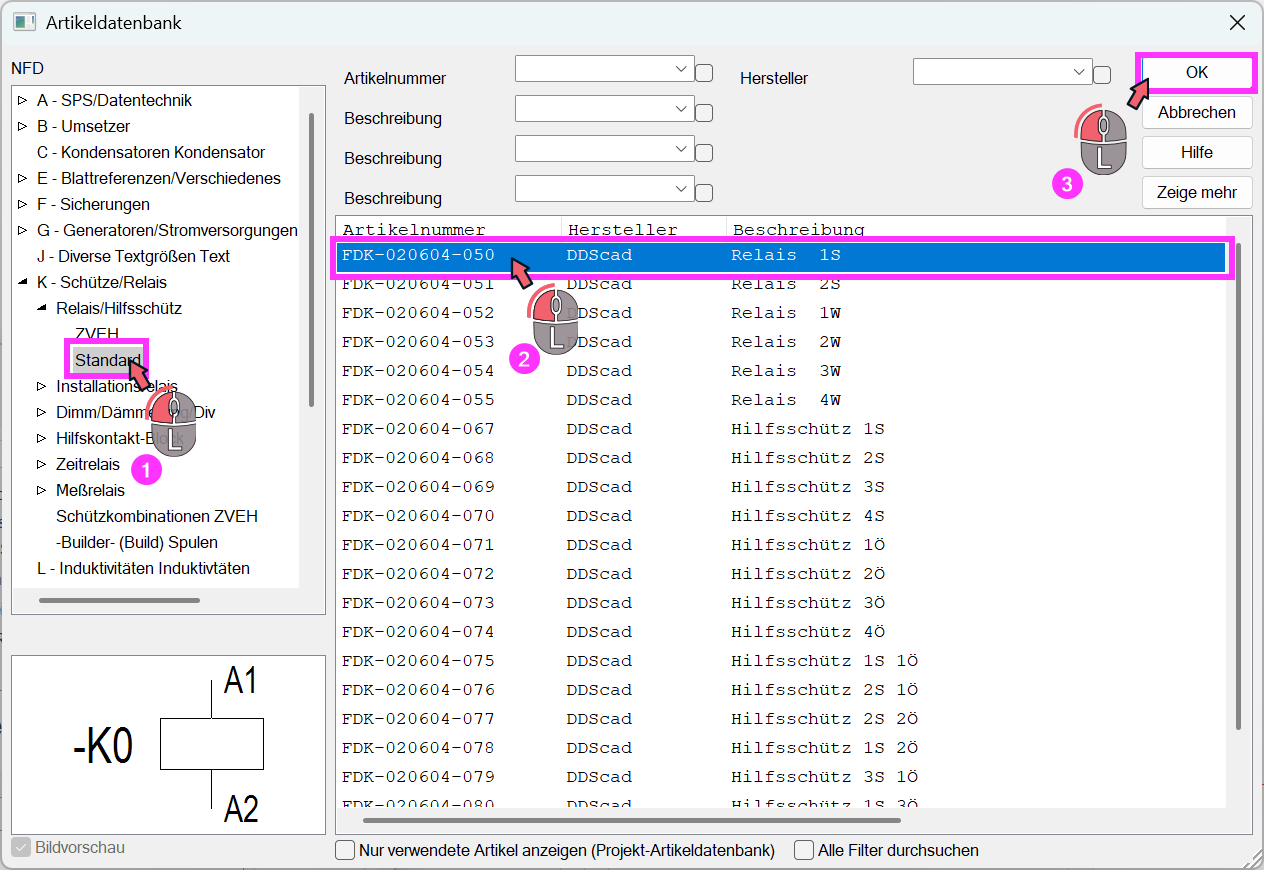

• Öffnen der Artikeldatenbank.
• Auswahl des benötigten Artikels.
  • Im Beispiel wird ein Relais verwendet.


• Schließen des Dialogs zum Einfügen eines Stromkreises oder Wiederholen des Vorgangs.

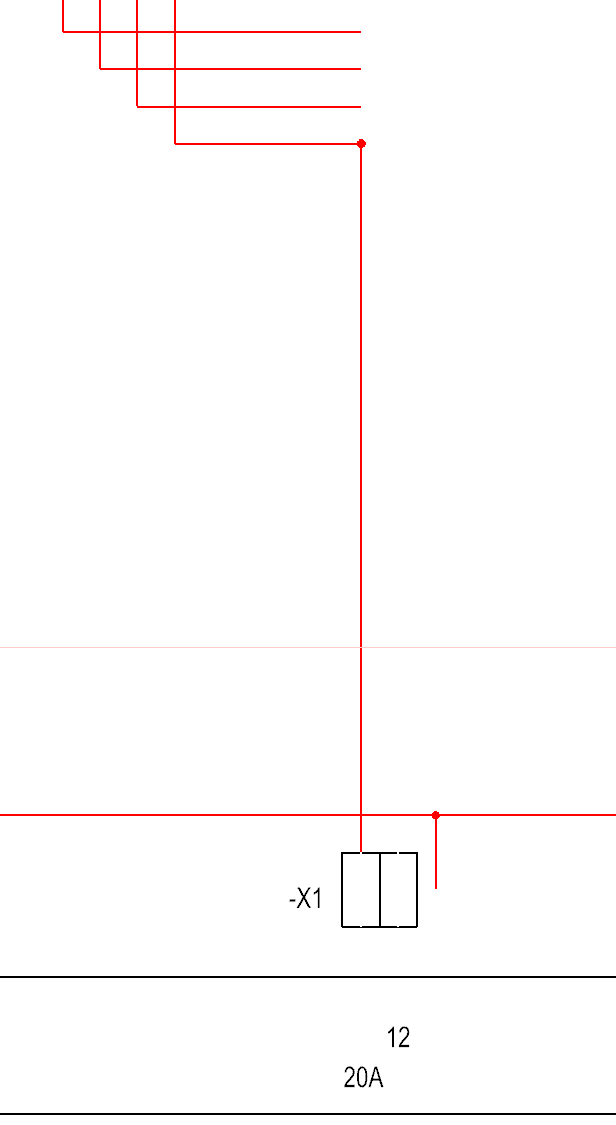

• Das Layout wird eingefügt.

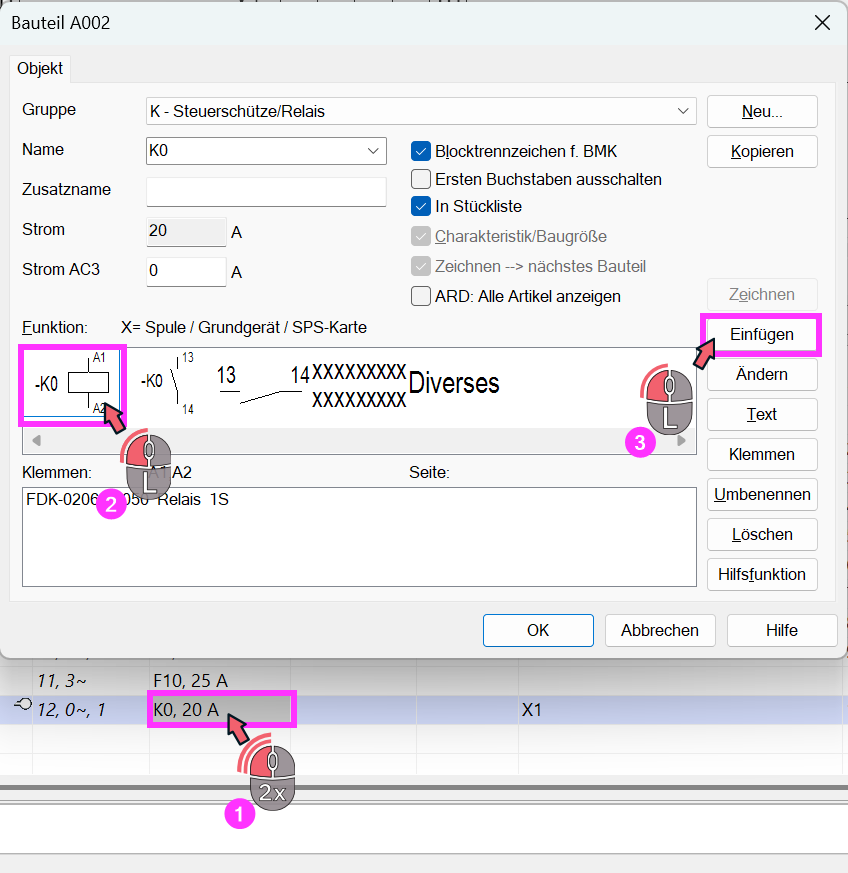

• Um das Relais einzufügen, muss festgelegt werden, ob die Spule oder ein Kontakt in den Stromkreis eingefügt werden soll.
  • Doppelklick auf das Relais in der Stromkreisliste (1).
  • Auswahl der Spule (2).
  • Klick auf Einfügen (3).


• Die Spule wird im Stromlaufplan angezeigt.

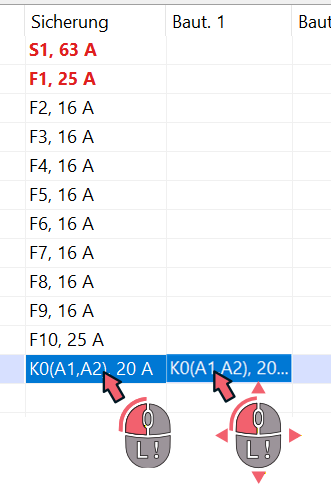

  • Gegebenenfalls Verschieben von der Position Sicherung auf die Position Bauteil 1, wenn die Spule in ein zweites Niveau eingefügt wurde.



• Um Klemme und Kabel korrekt darzustellen, Doppelklick auf Kabel (1).
• Eintragen einer 1 unter Adern (2).
• Auswahl des N-Leiters unter N/PE (3).
• Bestätigung der Eingaben mit OK (4).

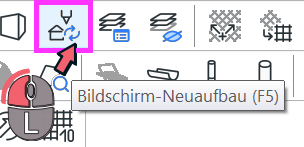

• Ausführen eines Bildschirm-Neuaufbau.

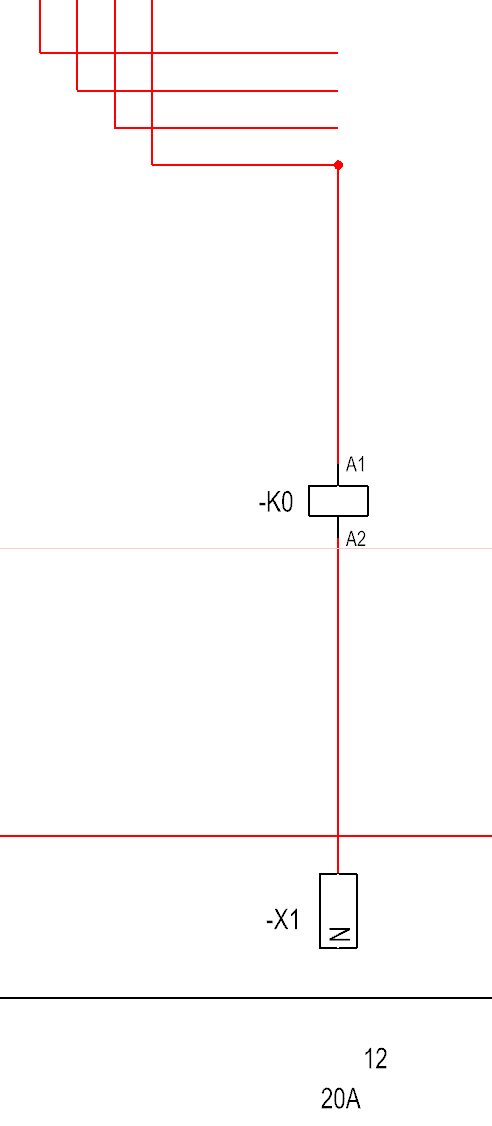

Ergebnis
