Problembeschreibung:
Wie kann ein Verteilerschema automatisch generiert werden?
Troubleshooting:

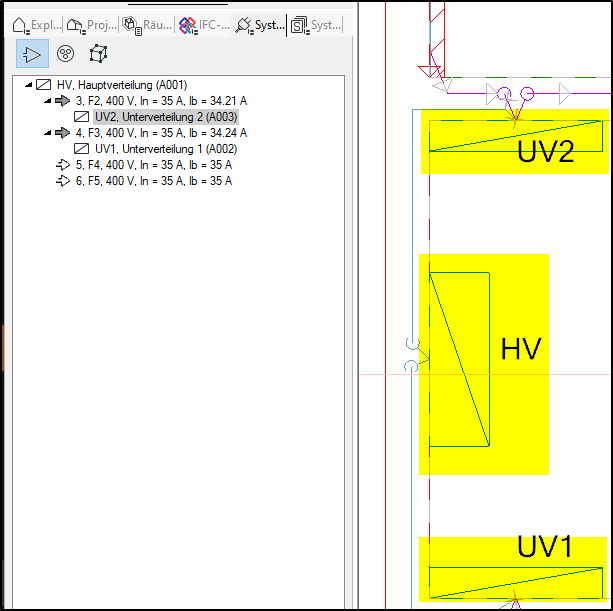

1. Verteiler im Modell platzieren
- Für das Erstellen eines automatischen Verteilerschemas muss mindestens ein Verteiler mit mindestens einem Stromkreis in einem Modell platziert sein.

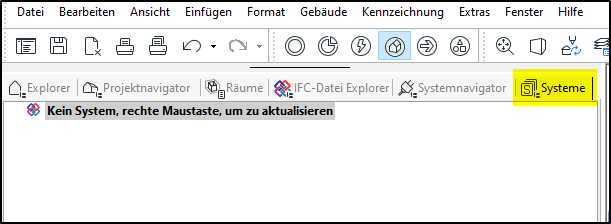

2. Fenster Systeme aktivieren.

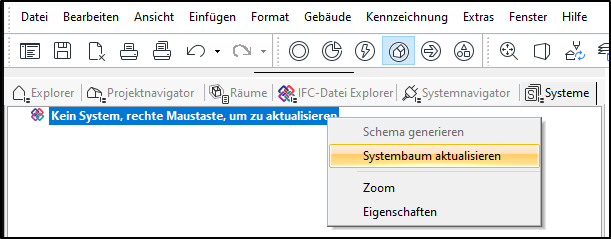

3. Systembaum aktualisieren
- Rechtsklick auf kein System, rechte Maustaste, um zu aktualisieren.
- Systembaum aktualisieren anklicken.

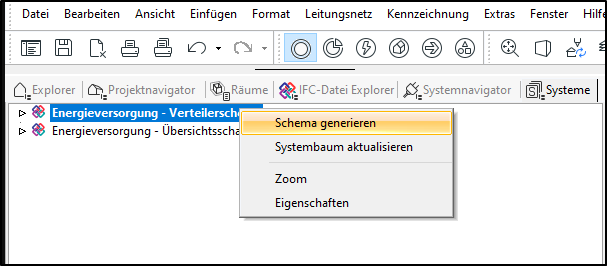

4. Schema generieren
- Rechtsklick auf Energieversorgung - Verteilerschema.
- Schema generieren anklicken.

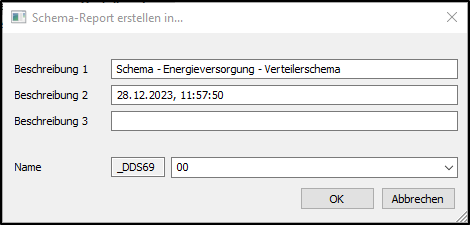

5. Namen/Datum anpassen
- OK klicken.
- Optional: zuvor die Beschreibung ändern/ergänzen.
- Optional: zuvor die Beschreibung ändern/ergänzen.
- Das generierte Verteilerschema wird angezeigt.
6. Speichern
- Das Speichern erfolgt manuell.
- Spätestens beim Schließen des Modells erscheint ein entsprechender Dialog.
