Mehrere Einspeisungen sollen nicht elektrisch verbunden dargestellt sein

Problembeschreibung

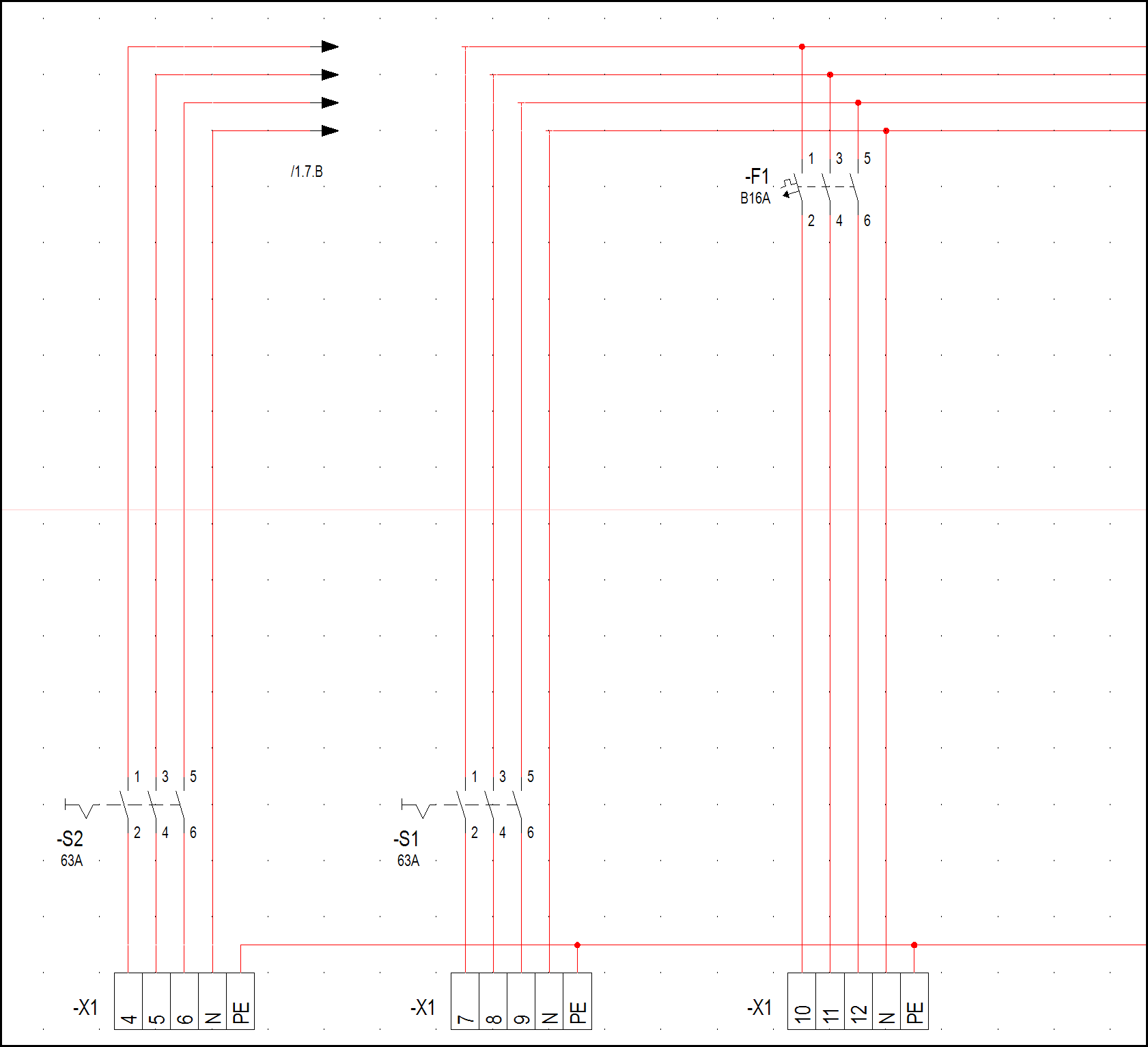

Es wird eine Verteilung mit zwei Einspeisungen benötigt, welche elektrisch nicht miteinander verbunden sein sollen. Wie kann dies dargestellt werden?



Troubleshooting

Die hier gezeigte Methode dient der rein optischen Darstellung. Eine Berechnung durch DDScad ist nicht mehr möglich.

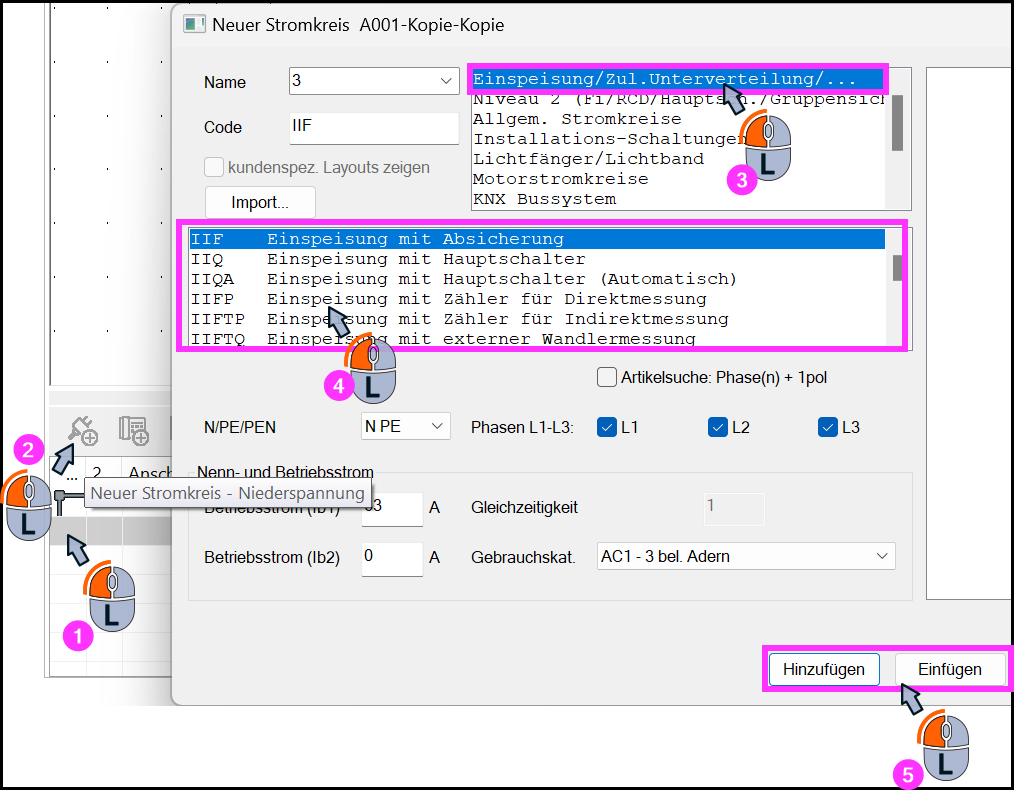

• Erzeugen Sie zwei Einspeisungen am Anfang der Stromkreisliste.






• Stellen Sie sicher, dass der Punktefang aktiviert ist.

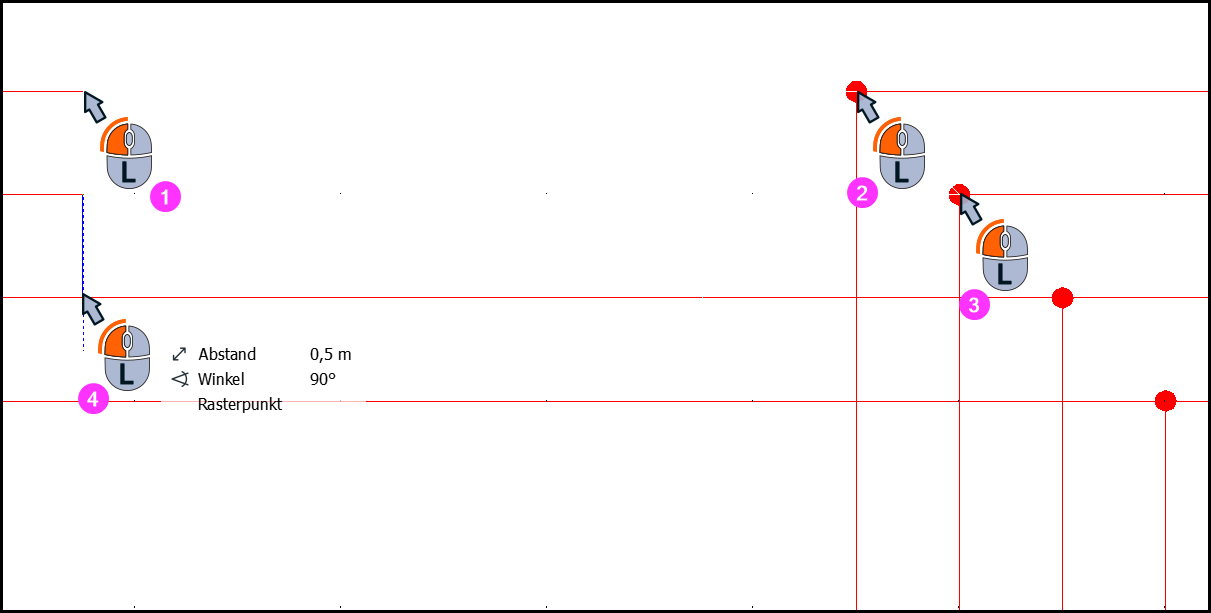

• Wählen Sie das Werkzeug Linie überdecken, um Linien zu verdecken.

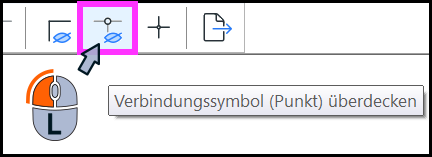

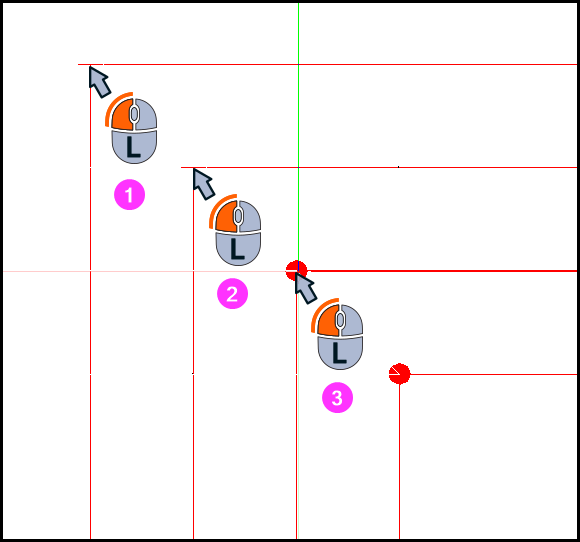

• Wählen Sie außerdem das Werkzeug Verbindungssymbol (Punkt) überdecken, um Punkte zu verdecken.

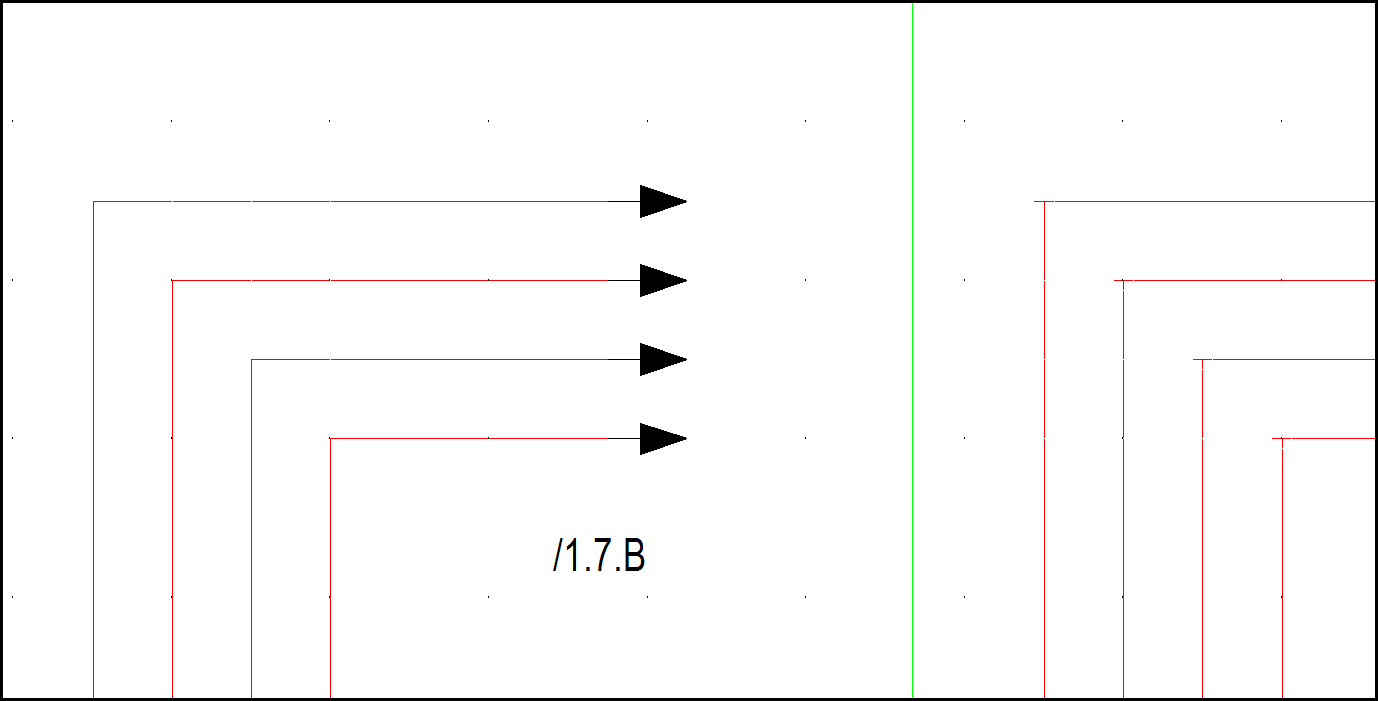

• Sie können nun eine Blattreferenz einfügen, um die Leiter an anderer Stelle zeichnerisch fortzusetzen. Siehe hierzu den Hilfebeitrag Verteilerdokumentation - Blattreferenz/Verweis in Stromlaufplan einfügen.
