Problembeschreibung
In einer Verteilerdokumentation werden die Stromkreise in der Regel automatisch gezeichnet. Es besteht jedoch die Möglichkeit, die automatische Zeichenfunktion absichtlich oder unabsichtlich zu deaktivieren. Im folgenden Beitrag wird beschrieben, wie Sie die Funktion wieder aktivieren können.
Troubleshooting
Das Aktivieren der automatischen Stromkreiszeichnen-Funktion unterscheidet sich zwischen den DDScad Versionen. Daher wurde im Folgenden ein Abschnitt für Versionen bis einschließlich 17 und ein weiterer Abschnitt für Versionen ab 18 erstellt.
1. Aktivieren der Funktion Stromkreise automatisch zeichnen bis einschließlich Version 17
- Öffnen Sie die Blattverwaltung.

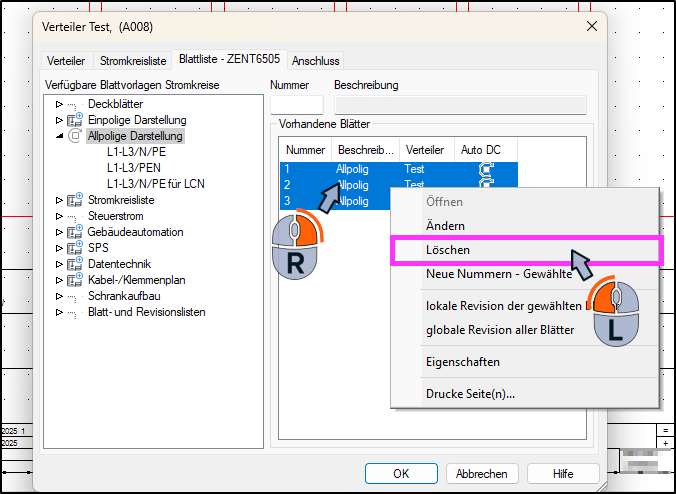

- Markieren Sie alle Blätter des entsprechenden Blatttyps und löschen Sie diese über das Kontextmenü.
Achtung: Auch alle händisch gezeichneten Objekte werden nun gelöscht!

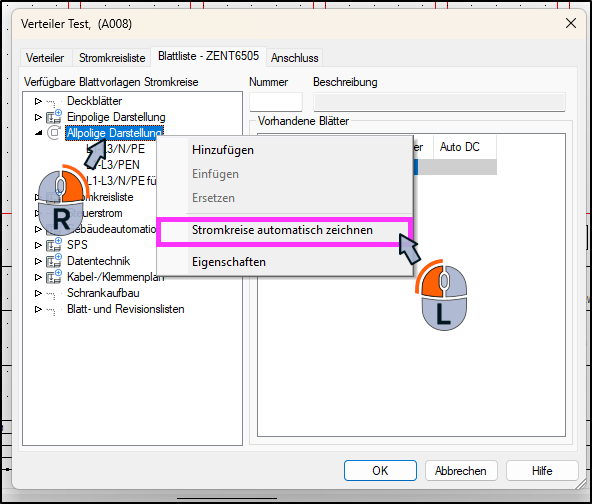

- Öffnen Sie auf dem entsprechenden Blatttyp das Kontextmenü und aktivieren Sie die Funktion Stromkreise automatisch zeichnen.

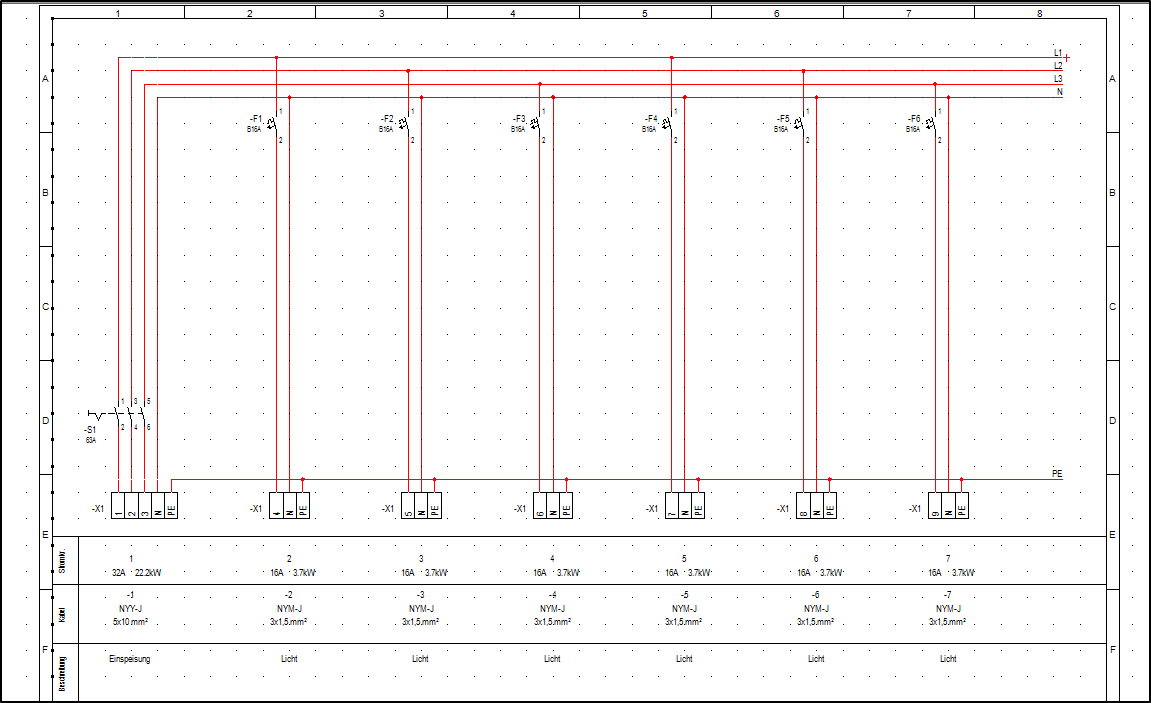

- Ergebnis:
2. Aktivieren der Funktion Stromkreise automatisch zeichnen ab Version 18
- Öffnen Sie die Blattverwaltung.

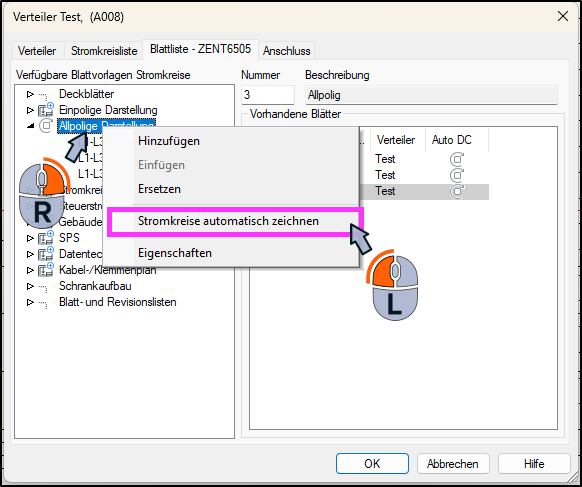

- Öffnen Sie auf dem entsprechenden Blatttyp das Kontextmenü und aktivieren Sie die Funktion Stromkreise automatisch zeichnen.

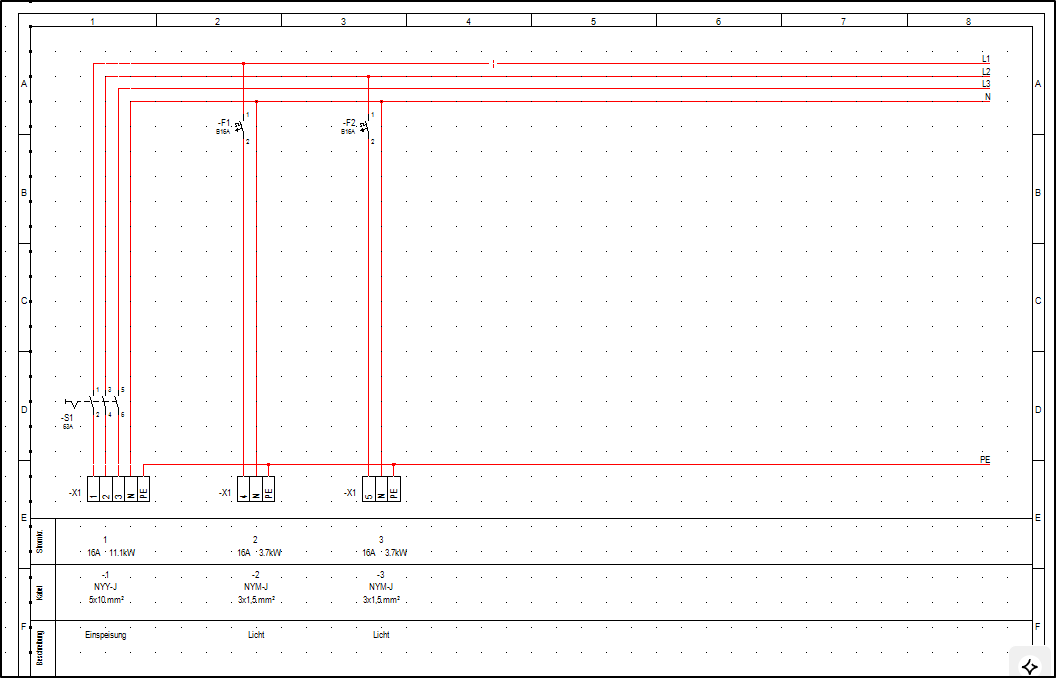

- Ergebnis:
