| gültig für | Version | ab 16 | Modus | beide |
Problembeschreibung
Einem Element sollen mehrere Hilfskontakte hinzugefügt und korrekt nummeriert werden. Wie ist die korrekte Vorgehensweise?
Troubleshooting
1. Hilfskontakte hinzufügen

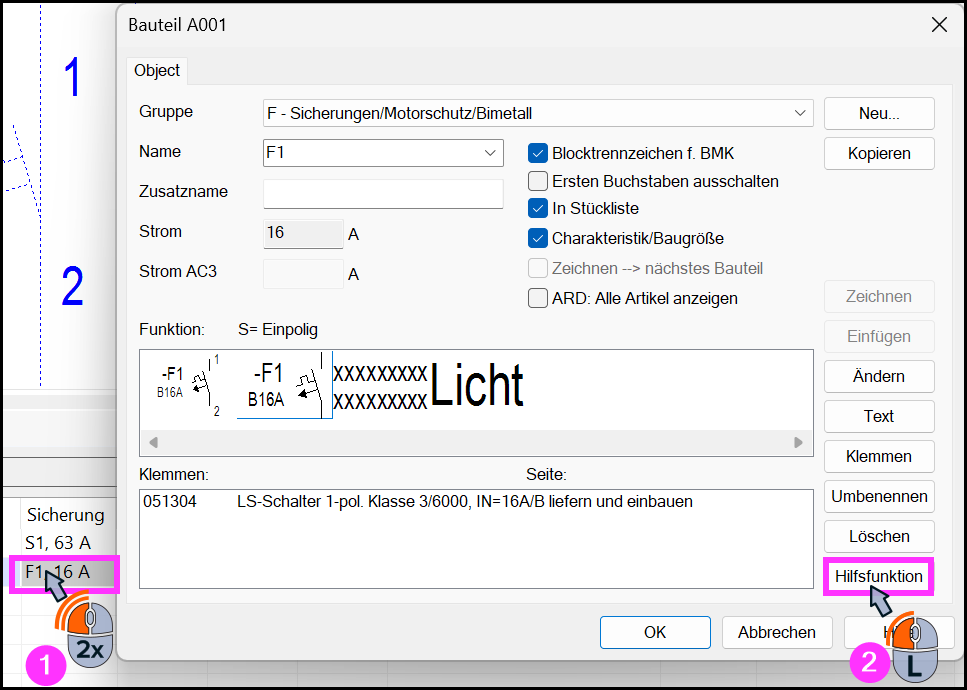

- Die Eigenschaften des betreffenden Bauteils öffnen, beispielsweise per Doppelklick (1).
- Im Dialogfenster die Schaltfläche Hilfsfunktion wählen (2).

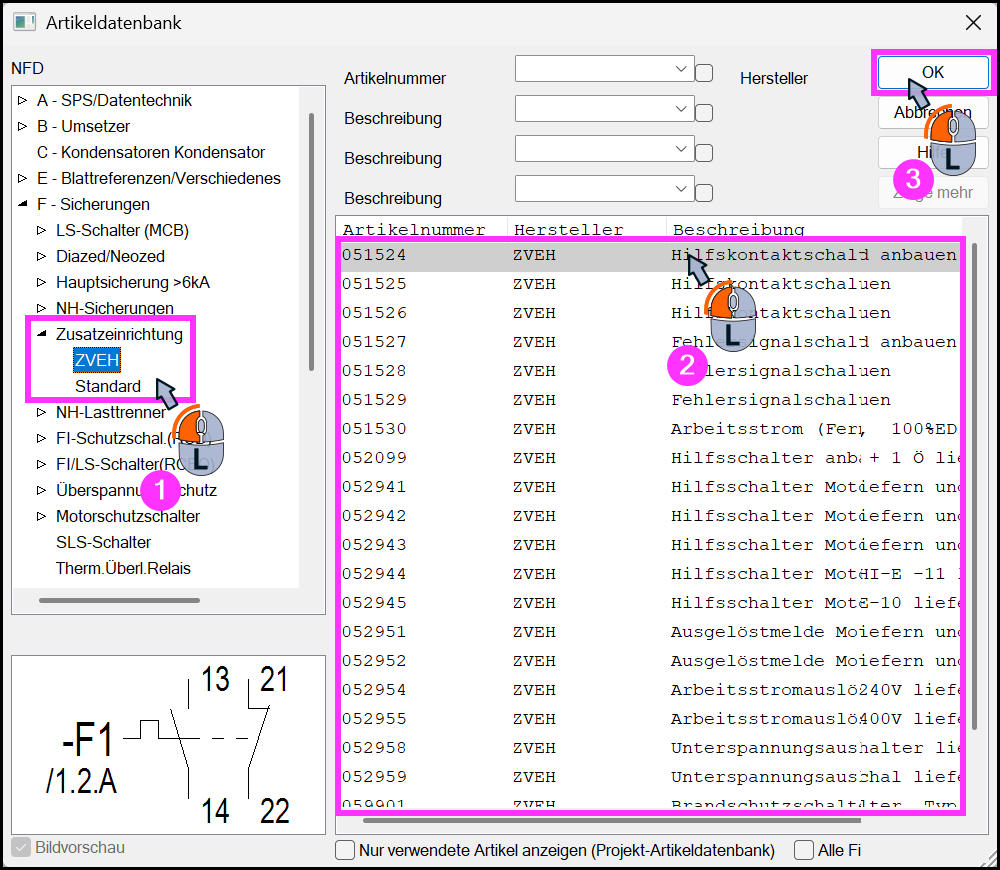

- Die Artikeldatenbank wird geöffnet.
- Die Kategorie im Bereich Zusatzeinrichtung links wählen (1).
- Einen Artikel im rechten Fenster wählen (2).
- Die Auswahl mit OK bestätigen (3).

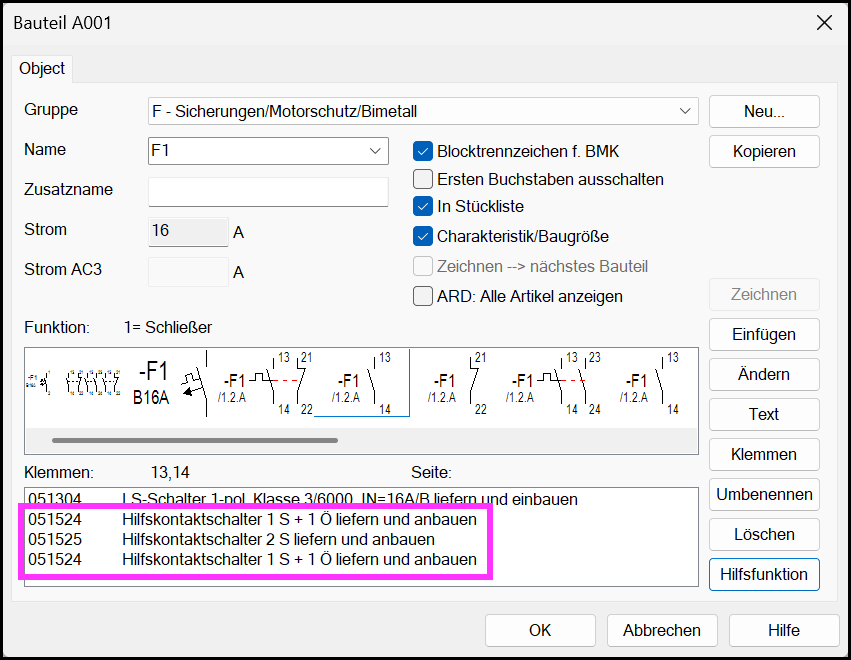

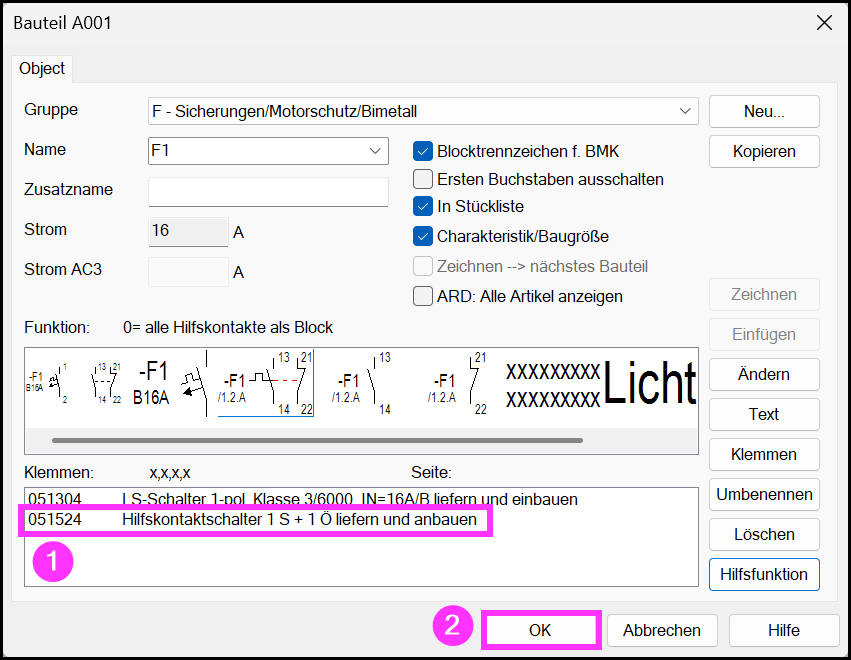

- Der ausgewählte Hilfskontakt-Artikel ist dem Element zugeordnet (1).
- Der Vorgang kann wiederholt werden, um mehrere Hilfskontakte hinzuzufügen.

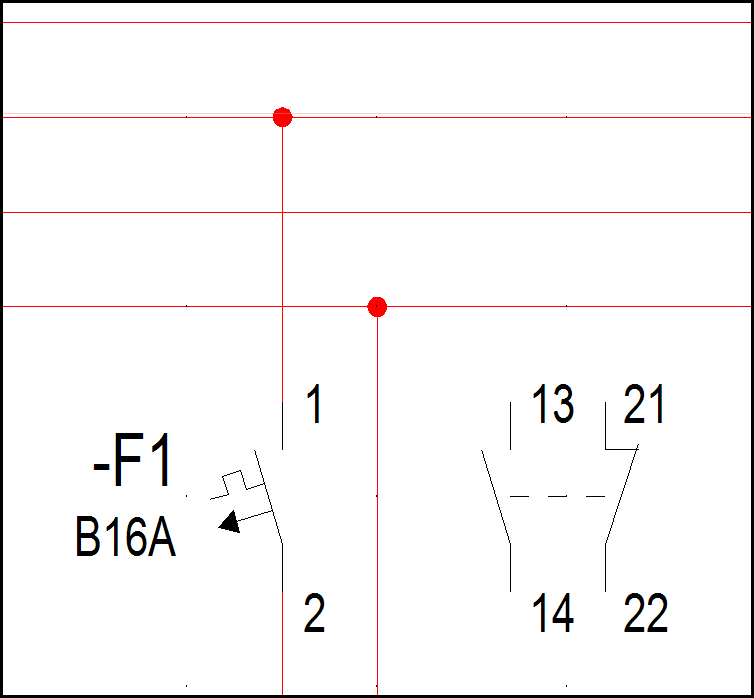

- Die Auswahl mit OK bestätigen (2). Die Hilfskontakte werden im Stromlaufplan dargestellt.
2. Hilfskontakte nummerieren

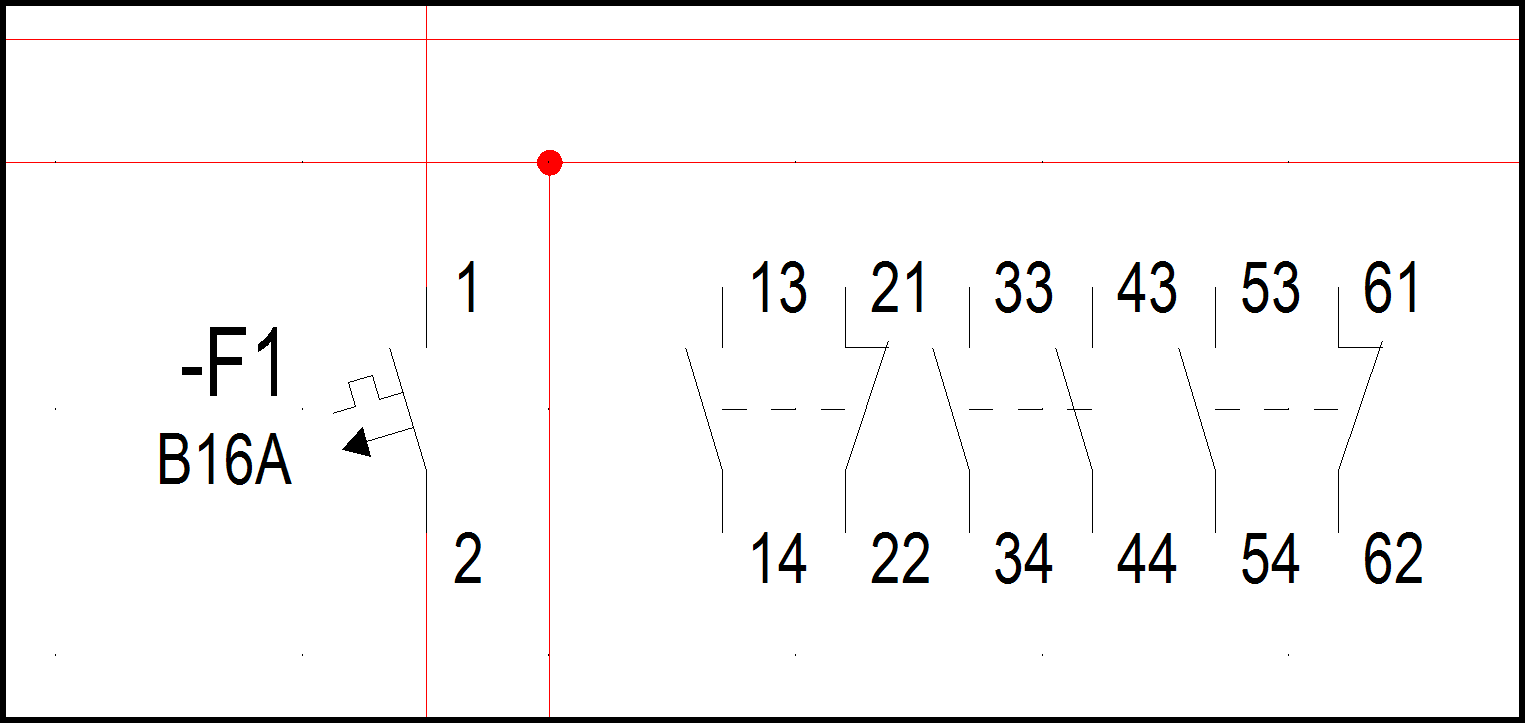

In diesem Beispiel wurden der Sicherung sechs Hilfskontakte hinzugefügt.

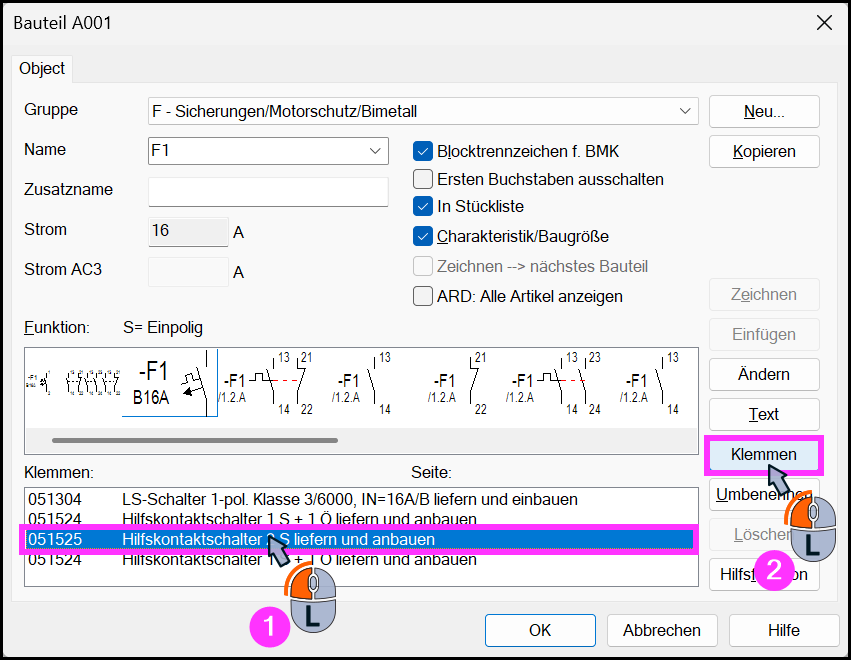

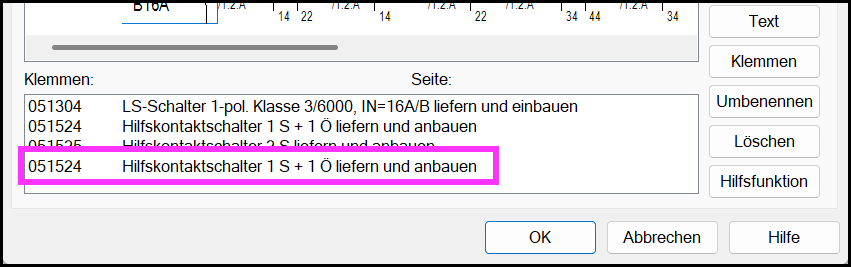

- Den zu nummerierenden Hilfskontakt markieren (1).
- Anschließend die Schaltfläche Klemmen wählen (2).

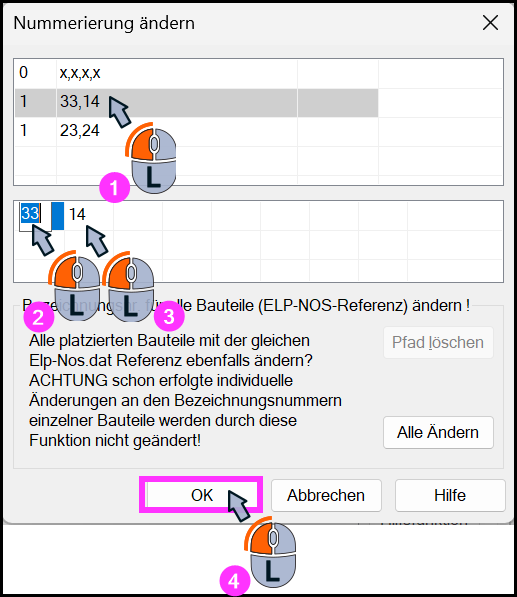

- Der Dialog Nummerierung ändern wird geöffnet.
- Den Kontakt in der oberen Liste markieren (1).
- Das Eingabefeld mit der zu ändernden Nummer wählen (2) und einen neuen Wert eingeben.
- Den Vorgang für weitere Nummern wiederholen (3).
- Die Eingaben mit OK bestätigen (4).
- Den Vorgang gegebenenfalls für weitere Hilfskontakte wiederholen.

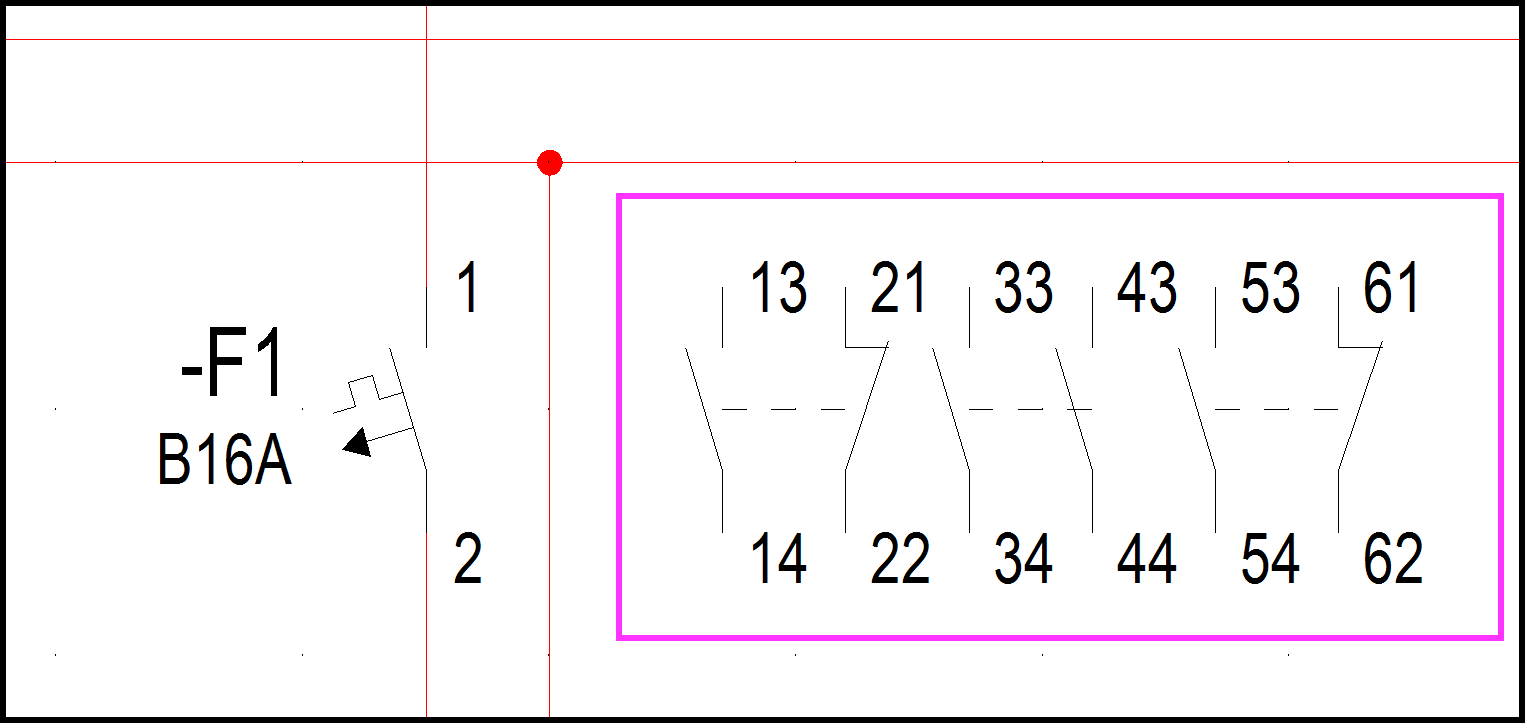

- Ergebnis.
3. Hilfskontakt zeichnen

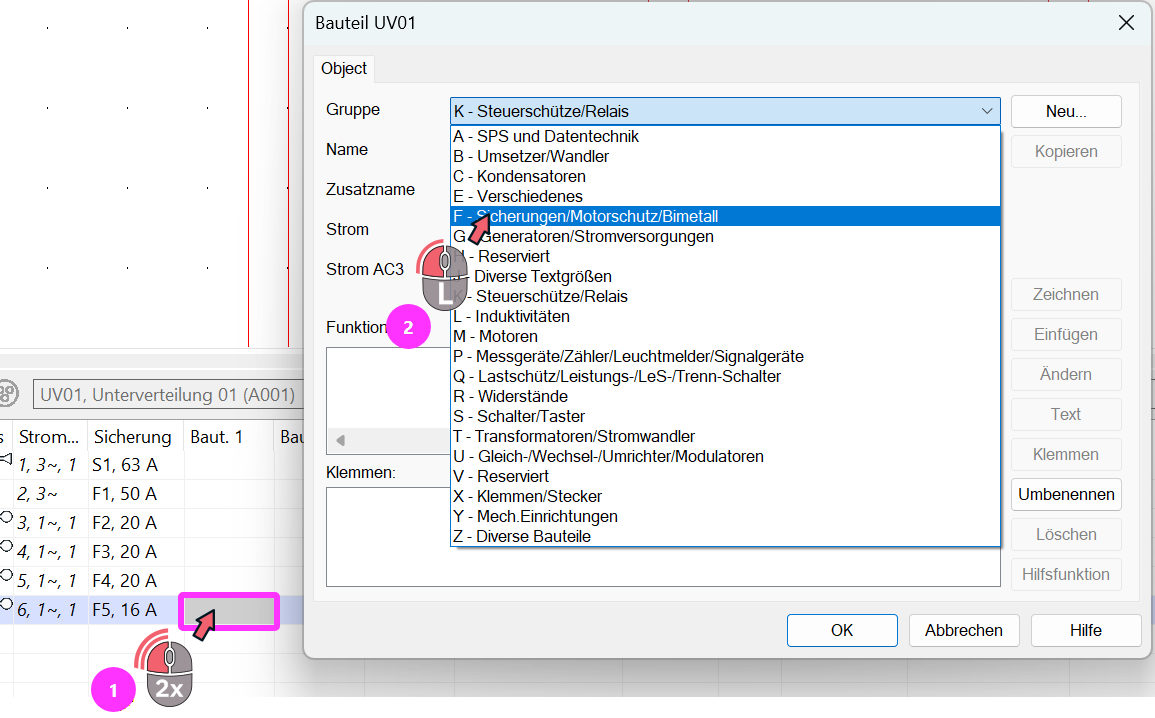

- Die Position, an der der Kontakt eingefügt werden soll, beispielsweise Baut. 1, doppelklicken (1).
- Die Kategorie wählen, in der sich der benötigte Kontakt befindet, im Beispiel F-Sicherungen (2).

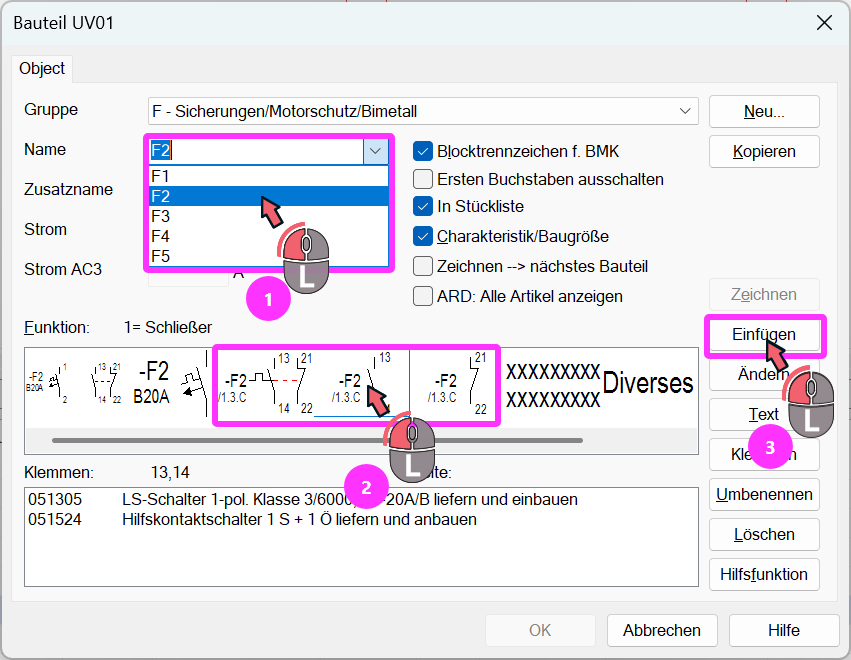

- Das benötigte Element wählen (1).
- Den benötigten Kontakt oder Kontaktblock markieren (2).
- Die Schaltfläche Einfügen wählen (3).

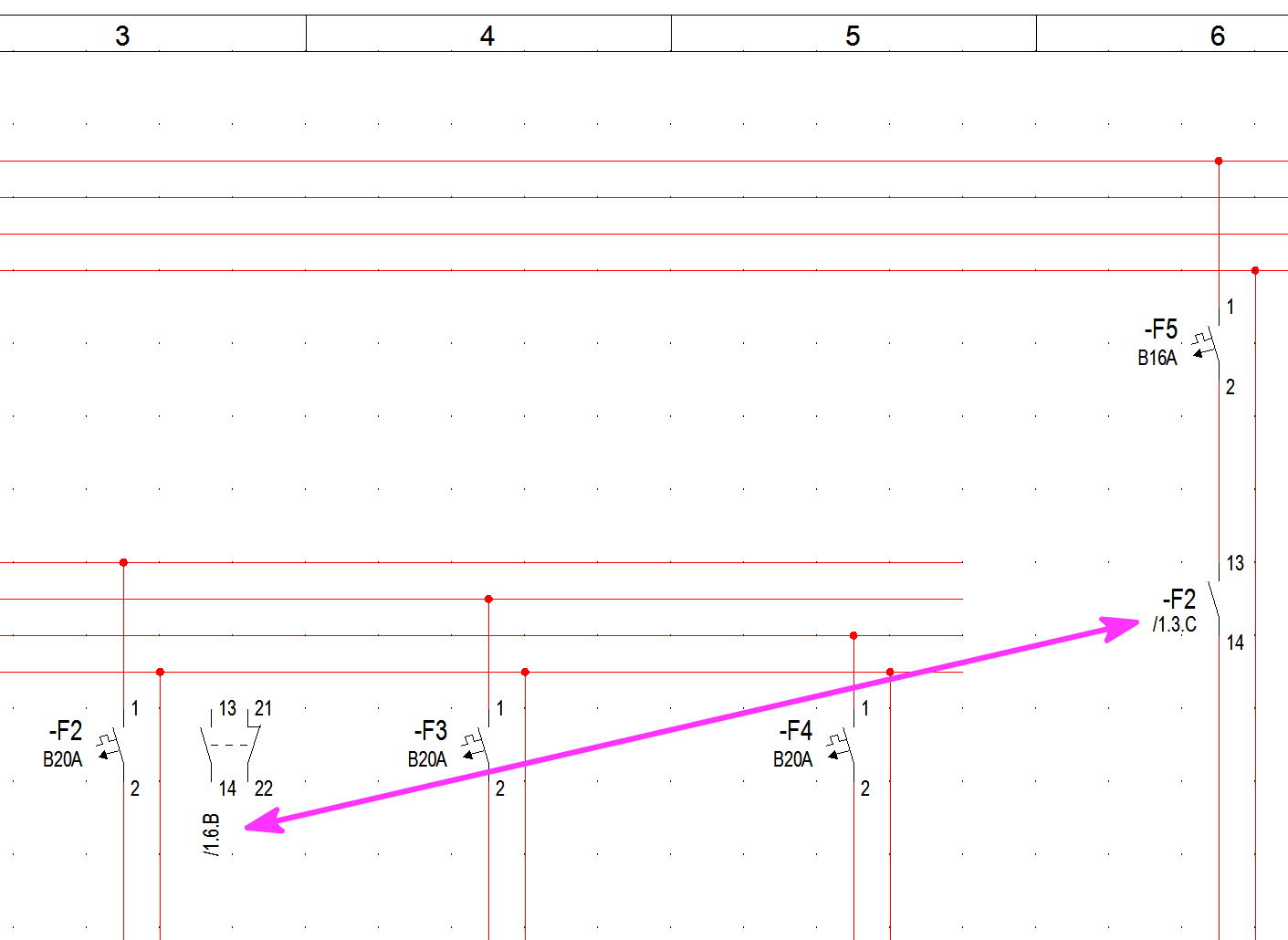

- Ergebnis.
