FI/LS Schalter mit einer Teilungseinheit erstellen

Aktualisiert
gültig für Version ab 14Modus beide

.

Problembeschreibung

Dieser Beitrag soll veranschaulichen, wie Sie einen eigenen kombinierten Fehlerstrom-Leitungsschutzschalter mit einer Teilungseinheit erstellen können.



Troubleshooting

Bauteil duplizieren und anpassen

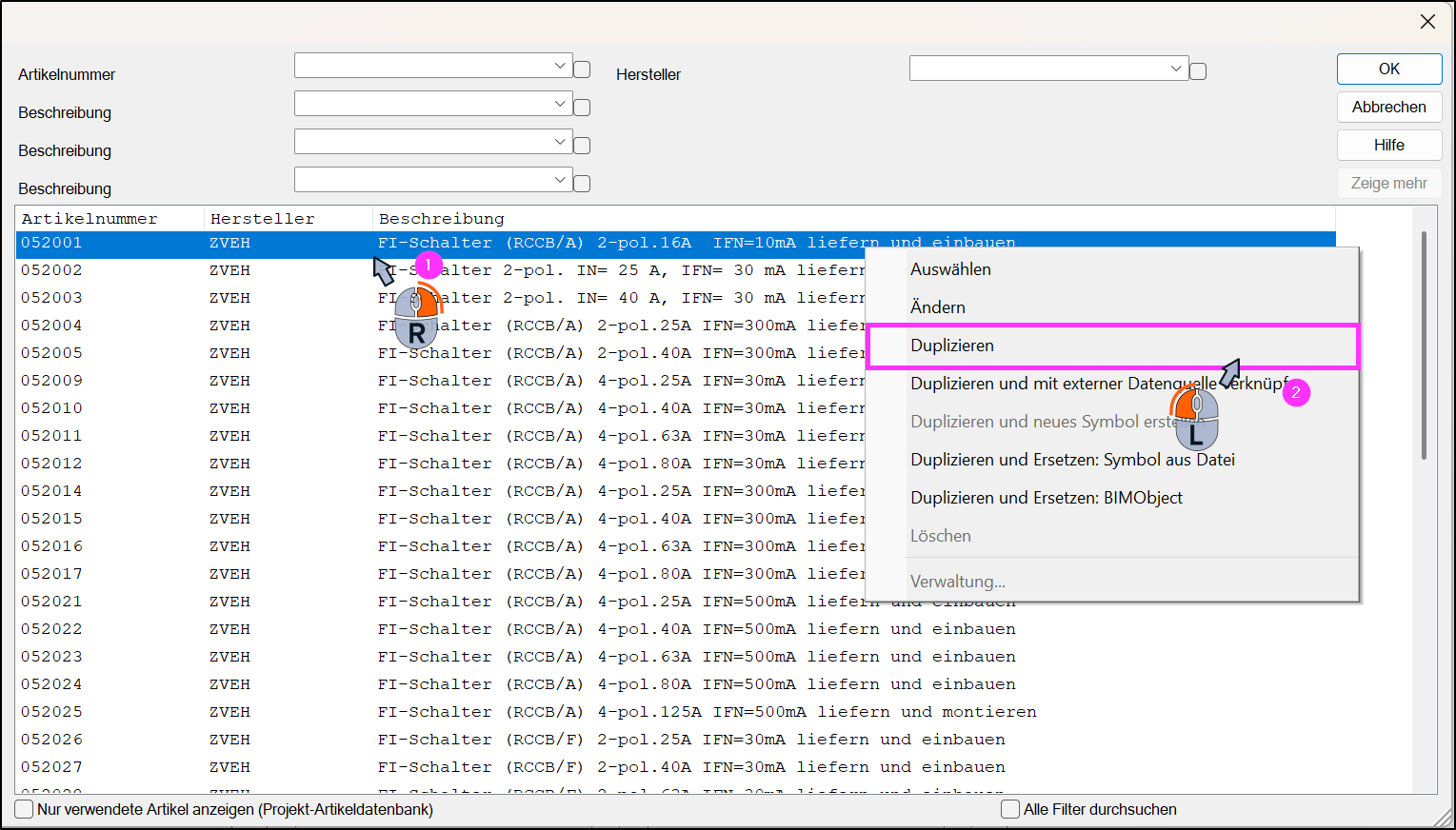

  • Duplizieren Sie den gewünschten Artikel über die rechte Maustaste.

    Dialogfenster mit Artikelliste (Spalten: Artikelnummer, Hersteller, Beschreibung); Kontextmenü geöffnet, Option „Duplizieren“ hervorgehoben, Mauszeiger markiert.

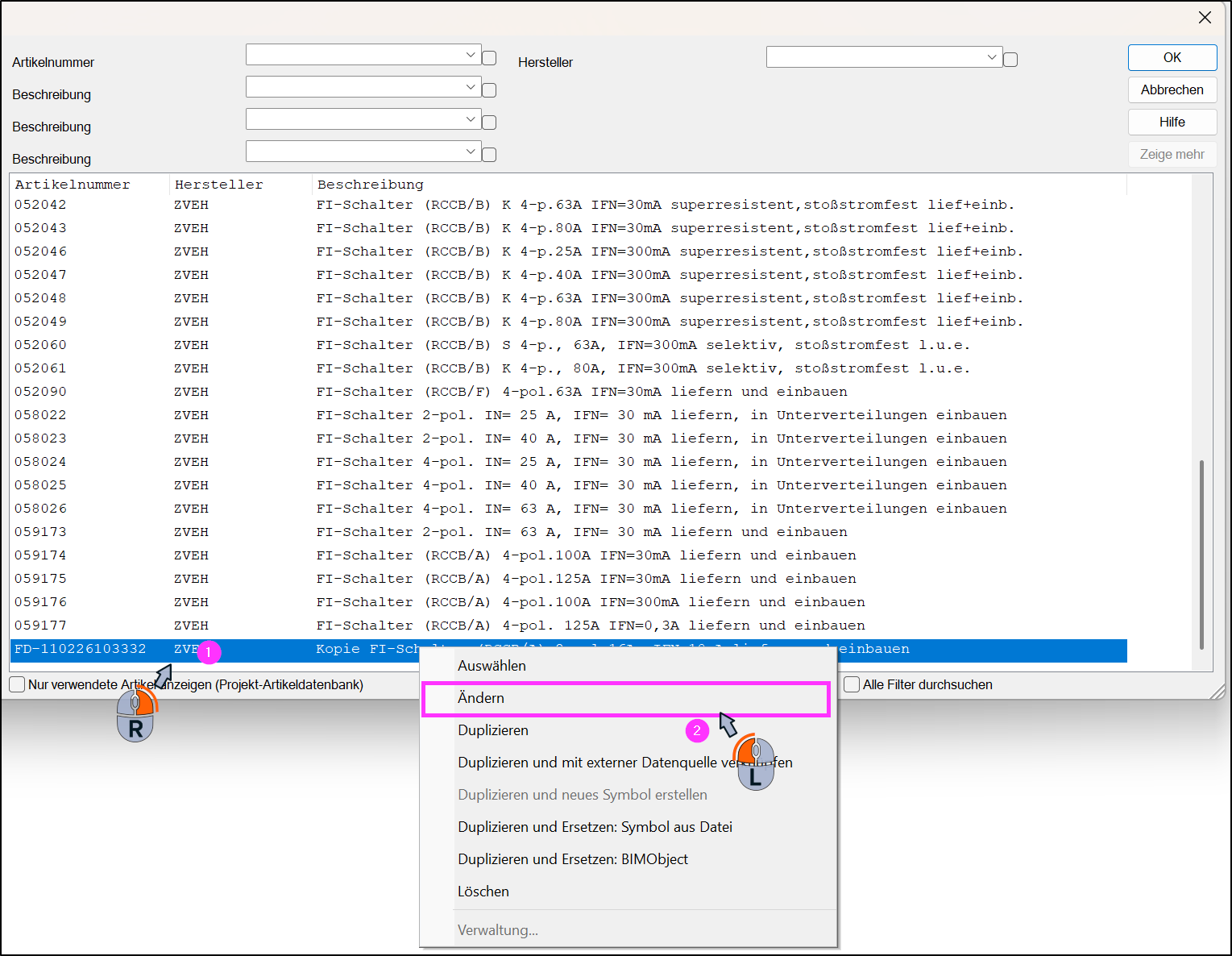

  • Ändern Sie den duplizierten Artikel über die rechte Maustaste.

    Artikelliste im Dialogfenster mit Spalten „Artikelnummer“, „Hersteller“ und „Beschreibung“; Kontextmenü geöffnet, Option „Ändern“ hervorgehoben, markierter Eintrag unten in Blau.

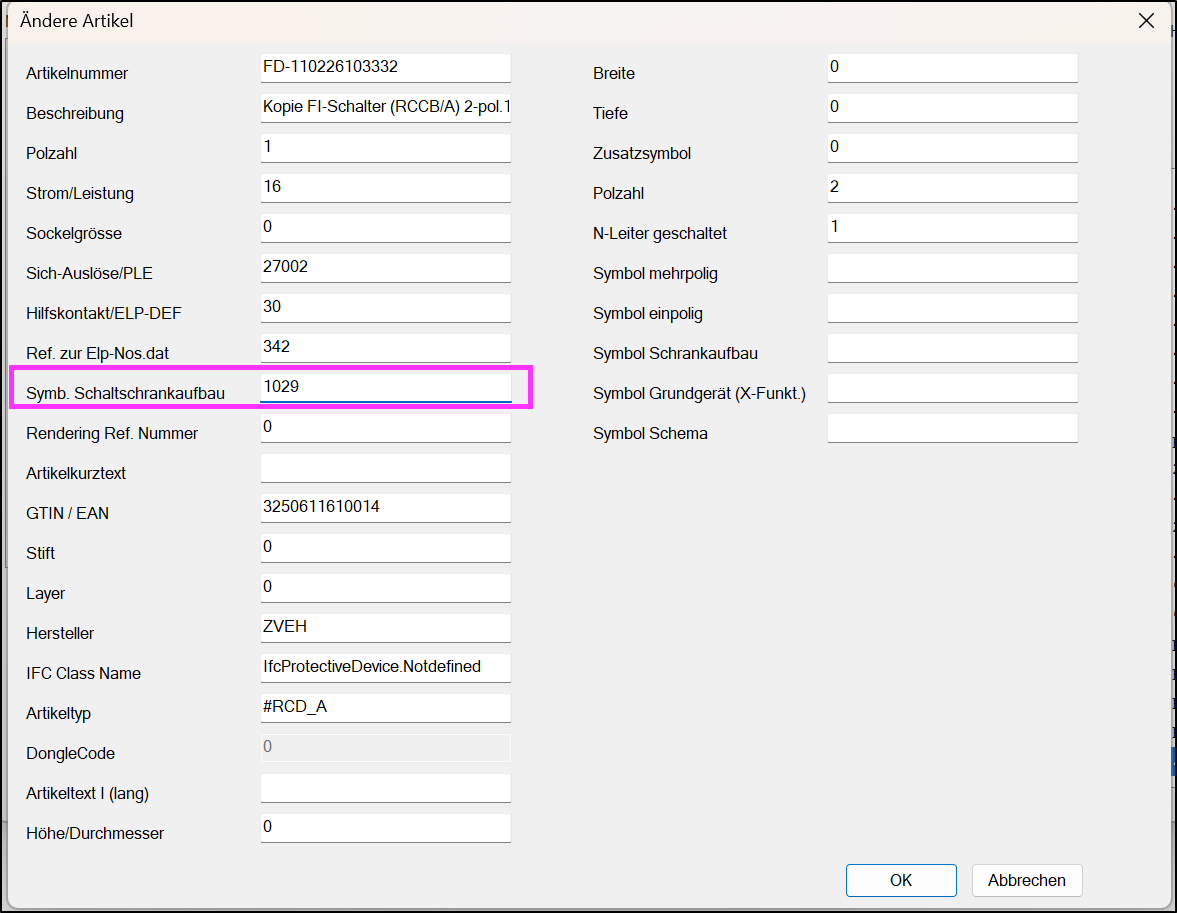

    • Tragen Sie unter Symb. Schaltschrankaufbau den Wert 1029 ein und bestätigen Sie die Eingabe mit OK.

      Dialog „Ändere Artikel“ mit Formularfeldern (u. a. Artikelnummer, Beschreibung, Polzahl); Feld „Symb. Schaltschrankaufbau“ ist pink markiert und zeigt den Wert „1029“.

  • Wenn Sie das Bauteil im Schaltschrank platzieren, hat es eine Bauteilgröße von einer Teilungseinheit.

    Schwarzes Symbol auf weißem Hintergrund: rechteckiges Schaltschrank-/Gerätegehäuse mit Innenrahmen und kleinem Quadrat unten rechts; daneben senkrechter Text „-F9“.
