Problembeschreibung
Dieser Beitrag soll veranschaulichen, wie eine Dauerphase an einen Aktorausgang hinzugefügt werden kann.
Troubleshooting
Der Ausgang A des 4-fach-Aktors soll eine Dauerphase erhalten.
1. Hinzufügen der Dauerphase

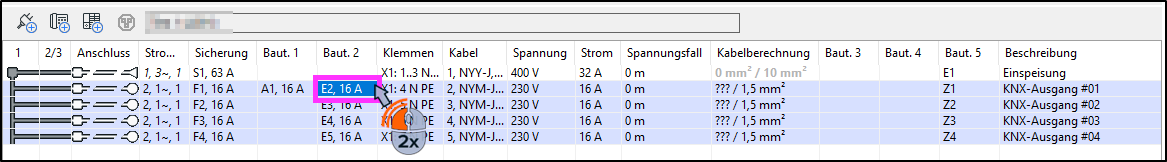

- Öffnen des E-Bauteils des gewünschten Ausgangs in der Stromkreisliste.

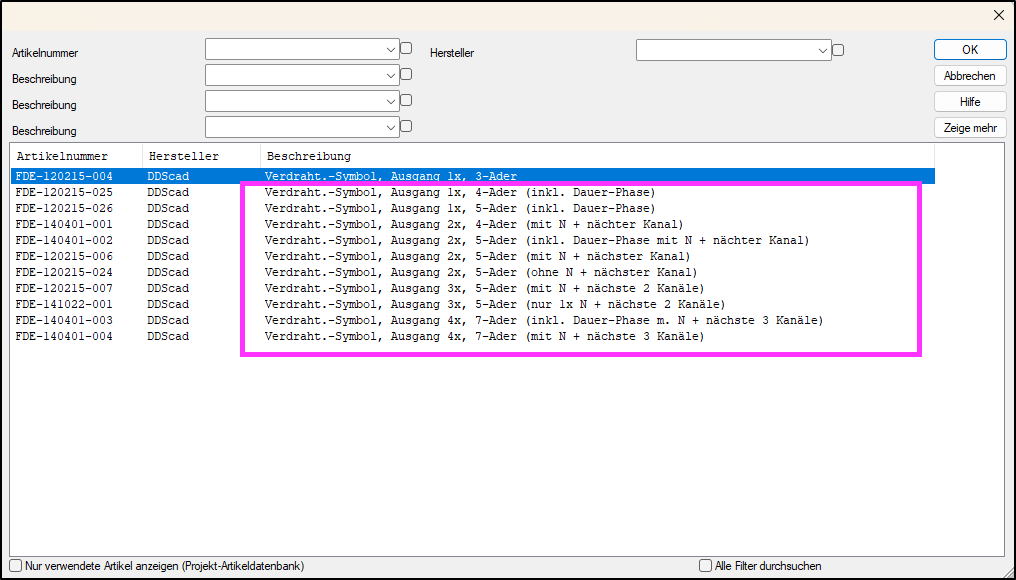

- Öffnen Sie die Datenbank der E-Bauteile.
- Wählen Sie eine passende Verdrahtung aus der Datenbank aus.

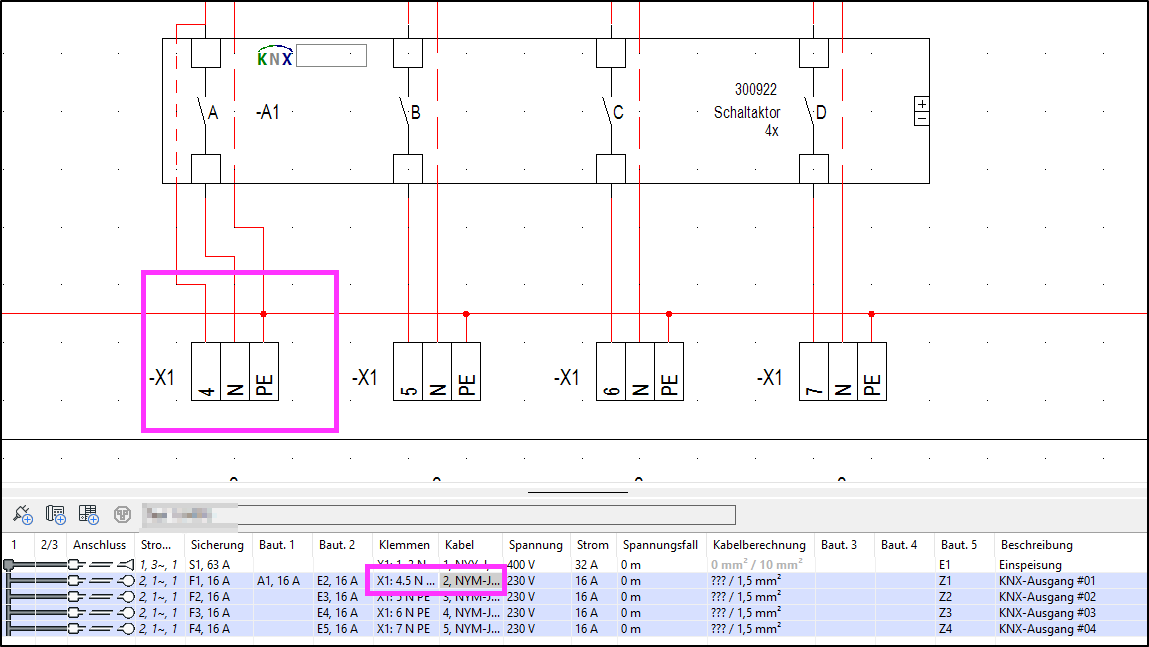

- Passen Sie Kabel und Klemme in der Stromkreisliste an. Meist reicht es aus, die Anzahl der Adern entsprechend zu erhöhen und anschließend über Bildschirm-Neuaufbau (F5) die Ansicht zu aktualisieren. Die Anzahl der Klemmen passt sich dann der Aderanzahl an.

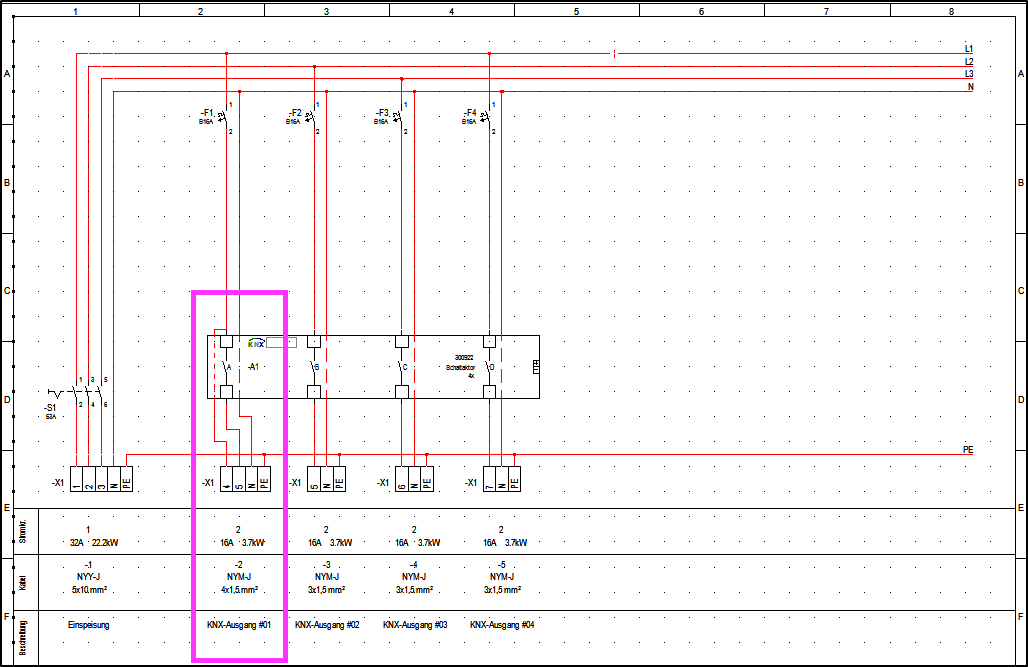

2. Ergebnis
