Zeichnung aus externem Projekt importieren

Aktualisiert

Problembeschreibung:

Ich möchte eine Zeichnung (Arbeitsmodell) aus einem anderen Projekt importieren, wie muss ich hierfür vorgehen?



Troubleshooting:

Hinweis: Dieser Beitrag bezieht sich nicht auf den Import von Verteilerdokumentationen. Bei Fragen dazu lesen Sie bitte diesen Beitrag: Verteilung aus anderem Projekt verwenden

1. Namen des zu importierenden Modells ermitteln

Zunächst muss ermittelt werden, welchen Namen die BIM-Datei hat, welche importiert werden soll.

  • Öffnen Sie das betreffende Arbeitsmodell (BIM-Datei) des entsprechenden Gewerks im Quellprojekt.

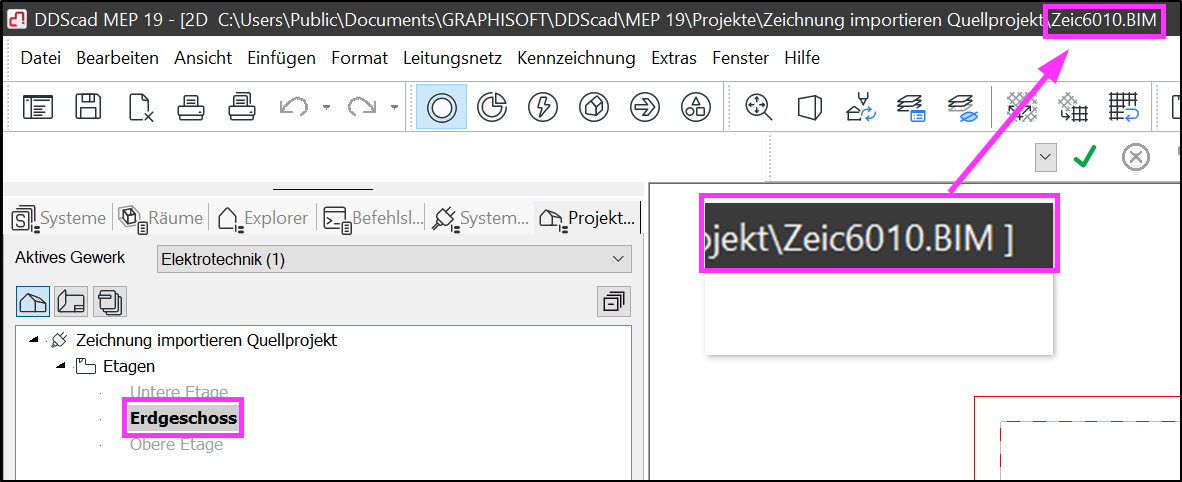

  • Notieren Sie den Namen der BIM-Datei, dieser wird oben in der Titelleiste angezeigt.
    • Im Beispiel ist der Name der Datei Zeic6010.BIM.

2. Ziel-Projekt öffnen

  • Öffnen Sie das Projekt, in welches Sie eine Zeichnung importieren wollen.
    • Öffnen Sie danach kein Modell dieses Projektes, es darf ausschließlich die Projektdatei (*.PRJ) geöffnet sein, da nur dann die Funktion Zeichnungen aus externen Projekten importieren zur Verfügung steht.
    • Die *.PRJ-Datei wird in diesem Modus immer SCHREIBGESCHÜTZT geöffnet, das ist normal.

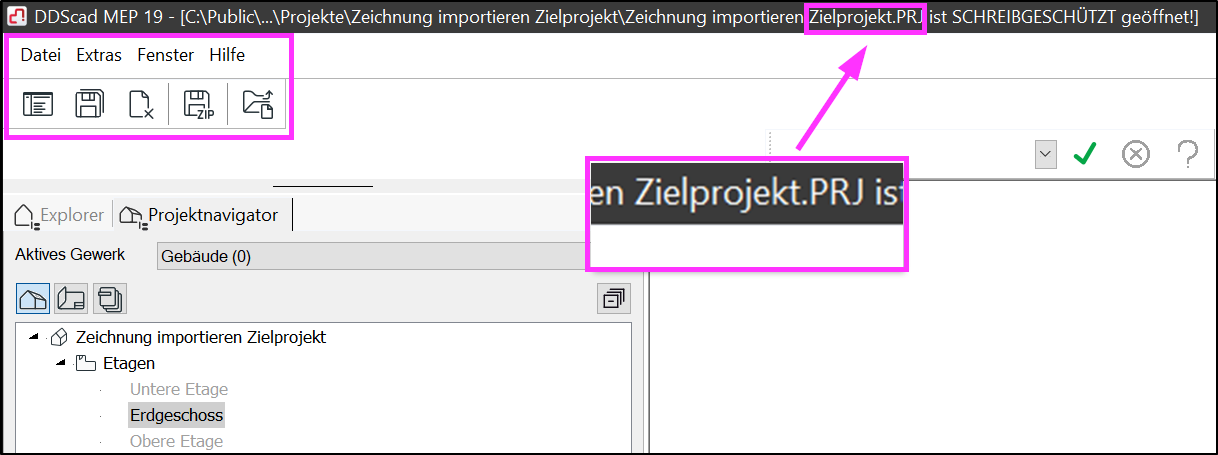

  • Titel-, Menü- und Werkzeugleiste müssen folgendermaßen aussehen:

3. Zeichnung importieren

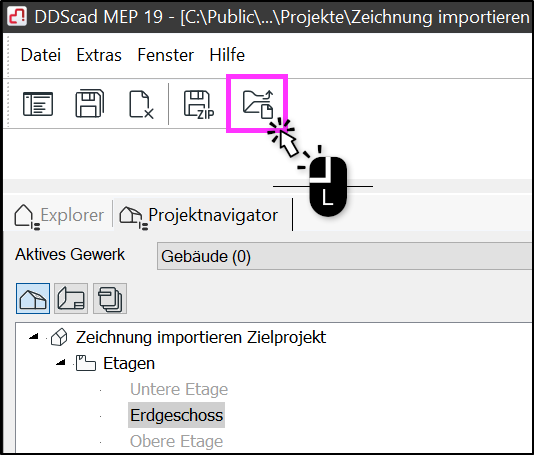

  • Wählen Sie die Funktion Zeichnungen aus externen Projekten importieren.

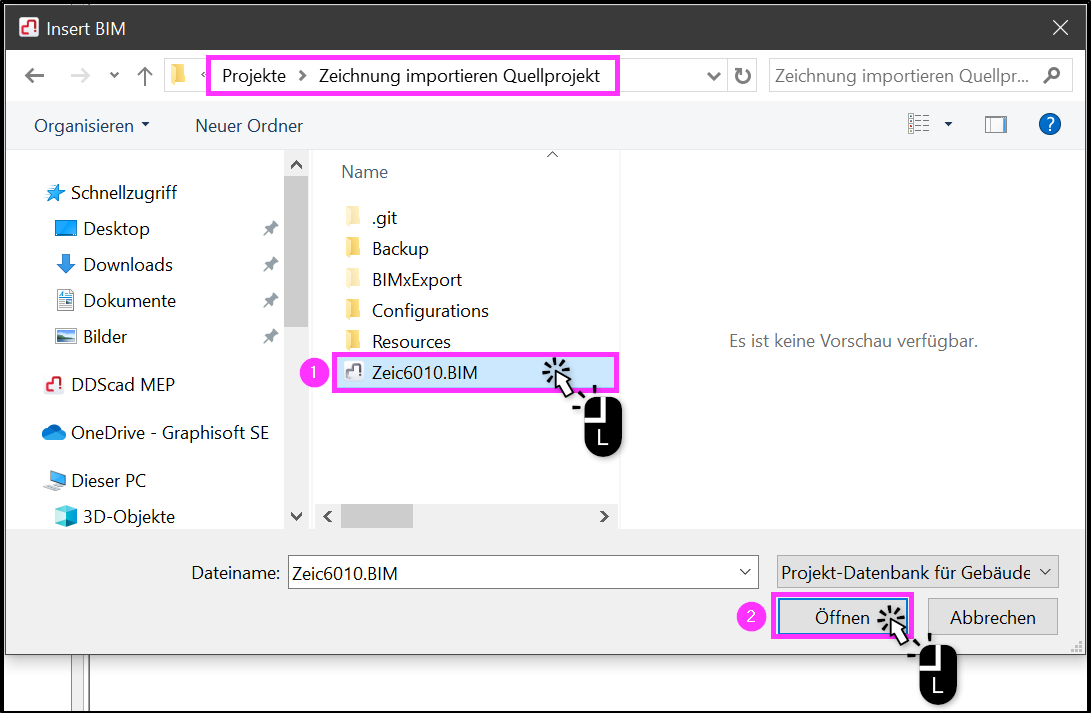

    • Das Dialogfeld für den Import von BIM-Dateien erscheint.

  • Wechseln Sie in den Ordner des Quellprojektes.

  • Öffnen Sie die Datei, welche Sie importieren möchten. Im Beispiel:  Zeic6010.BIM.

  • Die BIM-Datei wird nun importiert.
  • Der Name (die ersten 4 Stellen des Dateinamens) wird entsprechend der Namenskonvention des Zielprojekts angepasst.
    • Falls sich bereits eine Zeichnung mit demselben Namen im Ziel-Projektordner befindet, erfolgt eine Abfrage, ob diese überschrieben werden soll.
    • Es sind in diesem Fall nur Bestätigung oder Abbruch des Importvorgangs möglich.
