Verteilung aus anderem Projekt verwenden

Problembeschreibung:

Wie kann ich einen Verteiler aus einem anderen Projekt importieren?

DDScad bietet die Möglichkeit, Verteiler und Schaltpläne auch aus anderen Projekten zu nutzen.
So können Sie beispielsweise einen Verteiler aus einem Bestandsprojekt importieren oder ein Vorlagenprojekt mit Standard-Verteilern erstellen und diese dann in anderen Projekten verwenden.
Dieser duplizierte Verteiler kann danach unabhängig von der Quelldatei angepasst werden.

Troubleshooting:

1. Namen der zu kopierenden Verteilung ermitteln

Das Importieren eines Verteilers erfolgt über den Dateinamen der Verteilerdokumentation. Daher ist ein vorhandener Schaltplan zu diesem Verteiler erforderlich, um diese Funktion nutzen zu können.

Zunächst muss ermittelt werden, welchen Namen die Dokumentation der zu übertragenden Verteilung hat:

• Öffnen Sie die Verteilerdokumentation des betreffenden Verteilers im Quellprojekt.

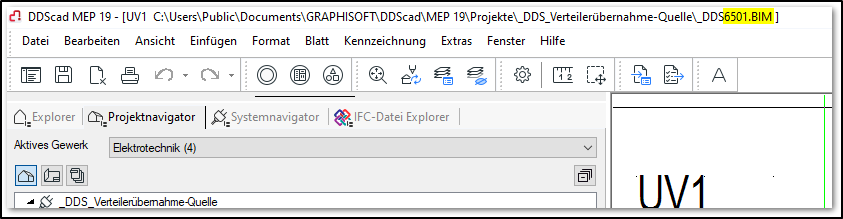

• Notieren sie den Namen der BIM-Datei, dieser wird oben in der Titelleiste angezeigt.
  • Im Beispiel ist dies die UV1, der Name der BIM Datei lautet _DDS6501.



2. Zielprojekt öffnen

• Öffnen Sie das Projekt, in welches die Verteilung importiert werden soll.
  • Öffnen Sie danach kein Modell dieses Projektes, es darf ausschließlich die Projektdatei (*.PRJ) geöffnet sein, da nur dann die Funktion Zeichnungen aus externen Projekten importieren zur Verfügung steht.

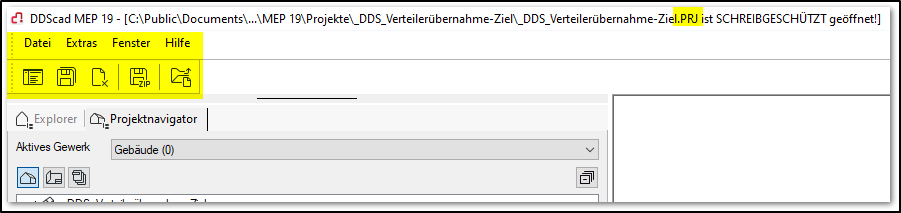

• Titel-, Menü- und Werkzeugleiste müssen folgendermaßen aussehen:



3. Verteiler importieren

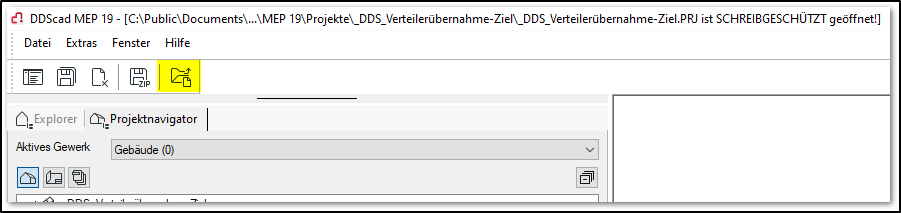

• Wählen Sie die Funktion Zeichnungen aus externen Projekten importieren.




• • Das Dialogfeld für den Import von DDS-Modellen erscheint.

• Wechseln Sie in den Ordner des Quellprojektes.

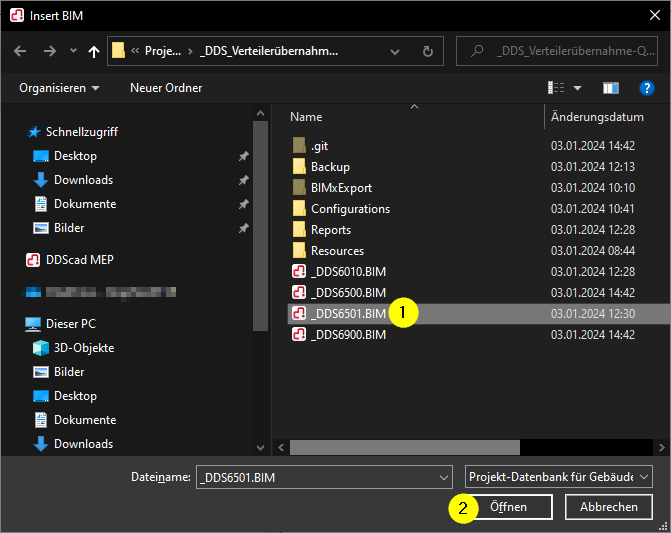

• Öffnen die Datei, welche Sie importieren möchten. Im Beispiel  _DDS6501.



• • Es erscheint der Dialog um diese Datei in das Zielprojekt zu speichern.

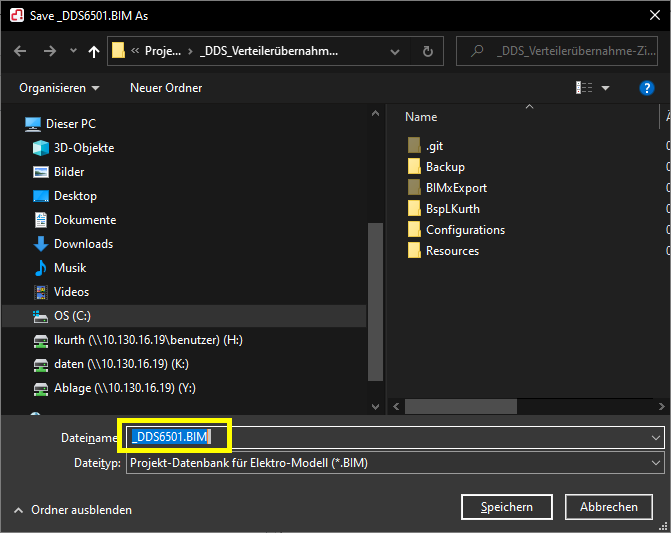

• Geben Sie den neuen Dateinamen ein. DDS-CAD schlägt Ihnen automatisch einen Dateinamen vor.
• Die letzten 3 Stellen der Nummer können Sie nach Bedarf ändern.

  • Beachten Sie bitte, dass Sie einen Namen wählen, der in ihrem Projekt noch nicht vergeben ist, da eine gleichnamige Datei überschrieben würde.
  • Der erlaubte Nummern-Bereich für die Verteilerdokumentation ist 6500 – 6899.



• Klicken Sie auf Speichern.

4. Ergebnis

• Wenn Sie nun den Projekt- oder Systemnavigator im Zielprojekt öffnen, wird die importierte Verteilerdokumentation, bzw. Verteilung angezeigt.
• Der Verteiler kann nun verwendet und nach Belieben geändert werden.
