Symbolnummerierung (OPEN BIM)

Problembeschreibung:

Das Vorgehen zur Nummerierung von Symbolen hat sich im OPEN BIM-Modus geändert.

Der Beitrag erläutert das Vorgehen anhand einer Sicherheitsbeleuchtungsanlage sowie einer Brandmeldeanlage.


Troubleshooting:

1. Beispiel Sicherheitsbeleuchtungsanlage

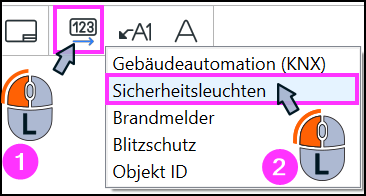

• Wählen Sie das Tool ID-Label (1) und anschließend Sicherheitsleuchten (2).



• Bewegen Sie die Maus zum Objekt, welches Sie nummerieren möchten.

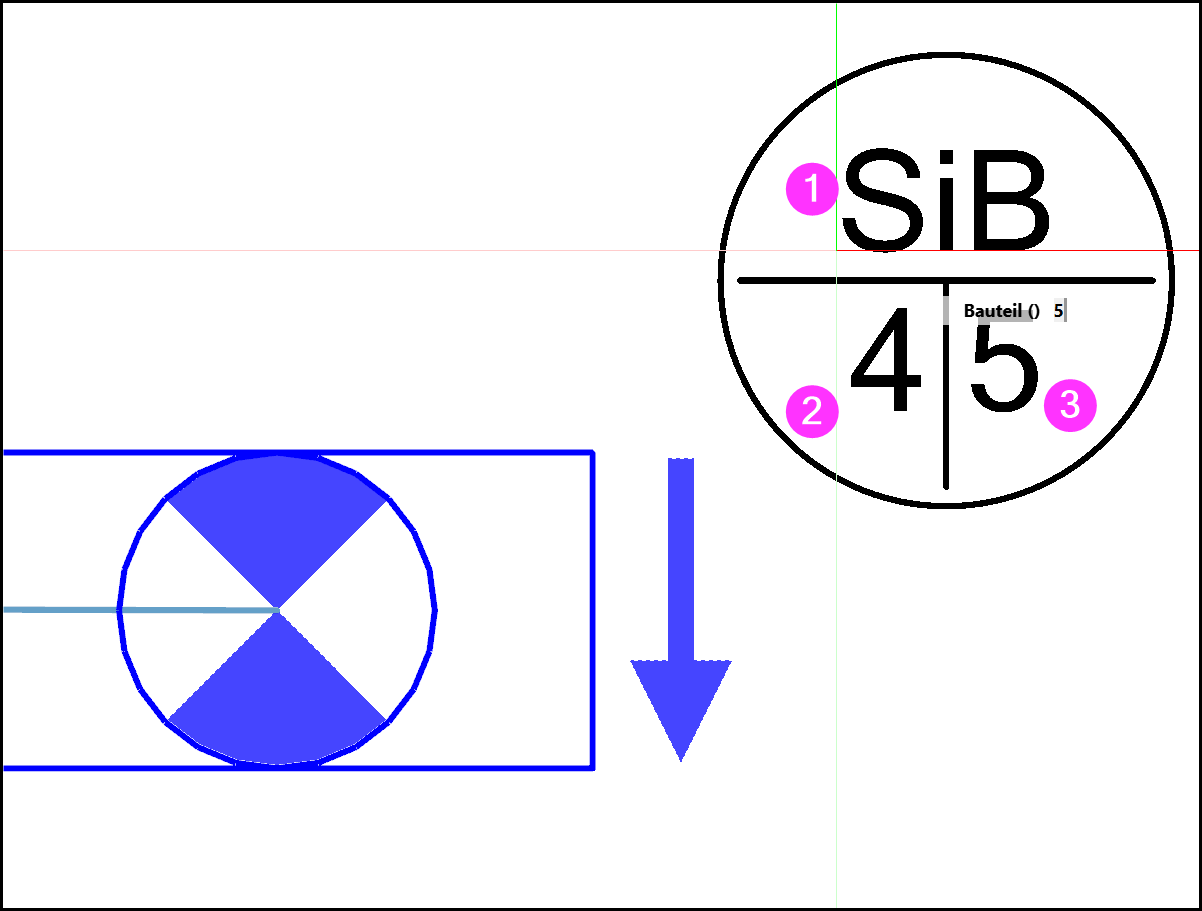

• Wenn Sie sich dem Objekt annähern, wird die Beschriftung angezeigt. Diese setzt sich zusammen aus:
• dem Namen der Verteilung, an welchem das Element angeschlossen ist (1)
• dem entsprechenden Stromkreis (2)
  • Diese Felder bleiben leer, solange die Leuchten keinem Stromkreis angeschlossen oder zugewiesen sind.
• Falls das Element bereits eine Symbolnummerierung besitzt, erscheint diese in Klammern hinter Bauteil.



• Sie haben zwei Möglichkeiten:
  • Übernehmen Sie die vom System vorgeschlagene Nummer für das Bauteil, indem Sie mit der linken Maustaste auf die gewünschte Position für das Label in die Zeichenfläche klicken.

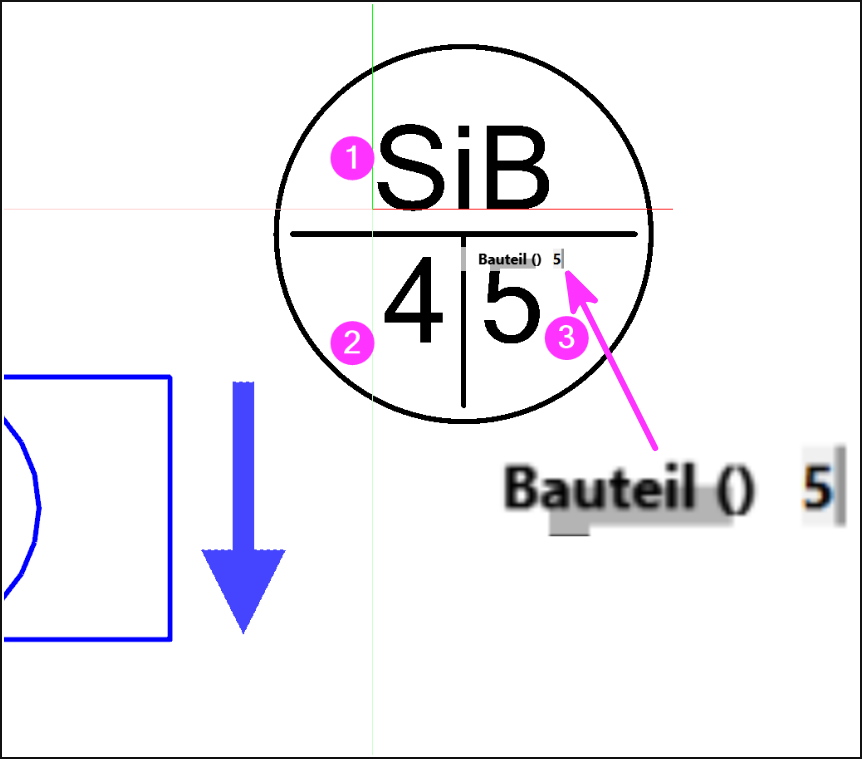

  • Oder betätigen Sie die Tabulator-Taste, um den Wert für Bauteil anzupassen.
    • Drücken Sie Enter, um die Eingaben zu bestätigen.
    • Klicken Sie in die Zeichenfläche, um das Label zu platzieren.
• Beim nächsten Element zählt DDScad mit dem nächsten Bauteil weiter.


2. Beispiel Brandmeldeanlage

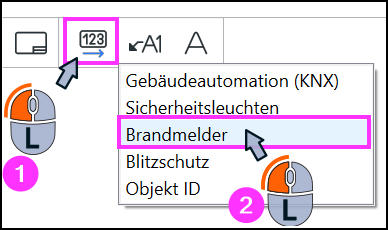

• Wählen Sie das Tool ID-Label (1) und anschließend Brandmelder (2).



• Bewegen Sie die Maus zum Objekt, das Sie nummerieren möchten.
• Wenn Sie sich dem Objekt annähern, wird die Beschriftung angezeigt.
• Falls das Element bereits eine Symbolnummerierung besitzt, erscheint diese in Klammern hinter Bauteil und Linie.


• Sie haben zwei Möglichkeiten:
  • Übernehmen Sie die vom System vorgeschlagene Nummer, indem Sie mit der linken Maustaste auf die gewünschte Position für das Label in die Zeichenfläche klicken.
  • Oder betätigen Sie die Tabulator-Taste, um Werte anzupassen.

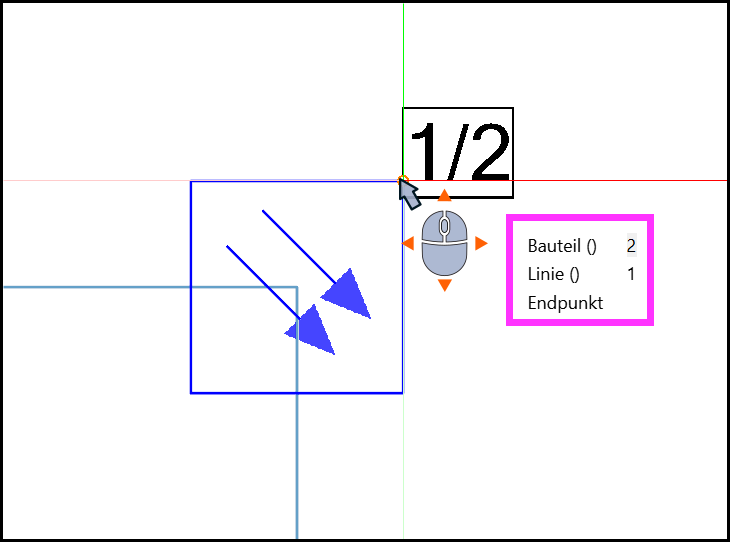

    • Die erste Betätigung der Tab-Taste ermöglicht die Eingabe einer Nummer für das Bauteil.



    • Die zweite Betätigung erlaubt die Eingabe der Liniennummer.
    • Drücken Sie Enter, um die Eingaben zu bestätigen.
    • Klicken Sie in die Zeichenfläche, um das Label zu platzieren.
• Beim nächsten Element zählt DDScad mit dem nächsten Bauteil derselben Linie weiter.


3. Andere Gewerke

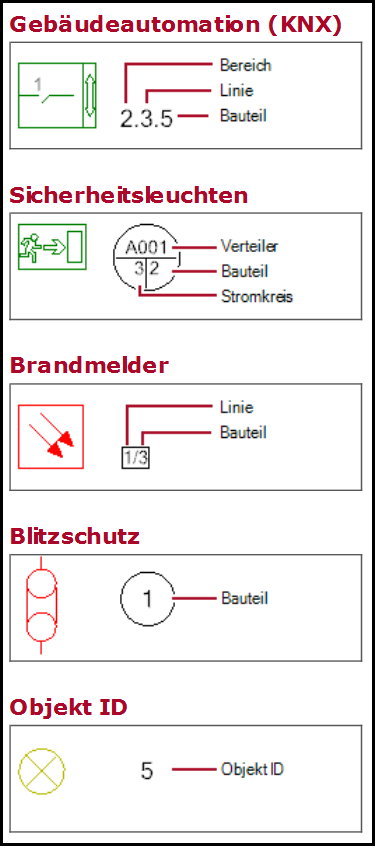

Übersicht: Zusammensetzung und Darstellung der Nummer bei anderen elektrischen Systemen. Die Bearbeitung erfolgt identisch nach demselben Schema.

4. Zusatztipp

• Versehen Sie ein Objekt mit einer Nummer kopieren Sie dieses und fügen Sie es wieder ein - die Nummer wird im selben Arbeitsgang mit hochgezählt.
