| gültig für | Version | ab 6.5 | Modus | Beide |
Problembeschreibung
Es kann vorkommen, dass ein Bauteil, in diesem Beispiel ein FI/LS, mit mehr Teilungseinheiten benötigt wird.
Troubleshooting
Voraussetzung für die nachfolgende Vorgehensweise ist ein neuer Artikel. Wie Sie diesen erstellen, wird im Beitrag Kundenspezifischer Artikel anhand der klassischen Version erläutert.
1. Grundlage für Symbol

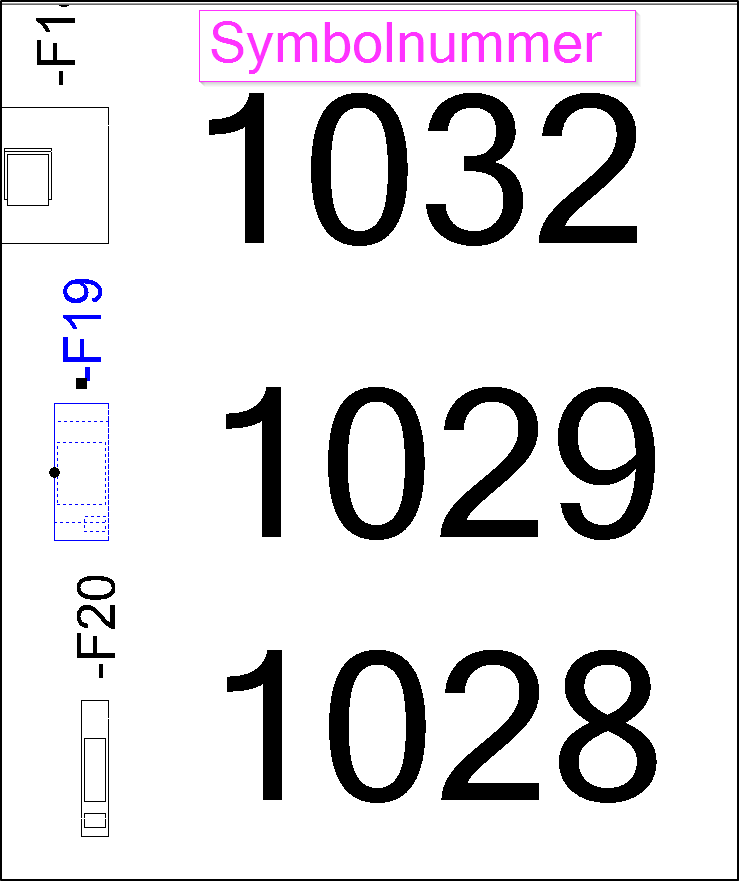

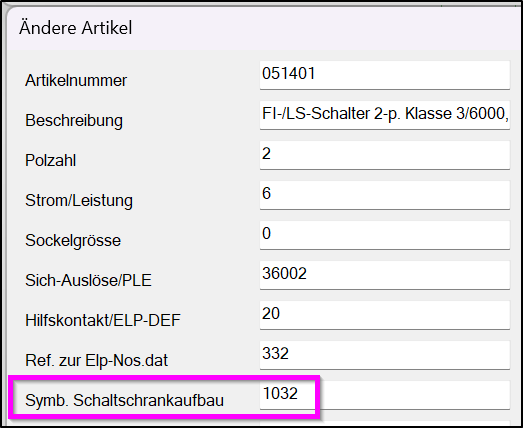

In einem Artikel, welcher als Vorlage dienen soll, steht unter Symb. Schaltschrankaufbau die Nummer des verwendeten Symbols (siehe Markierung). Diese Nummer können Sie in Ihrem neuen Artikel verwenden.
2. Anpassen eines neuen Artikels

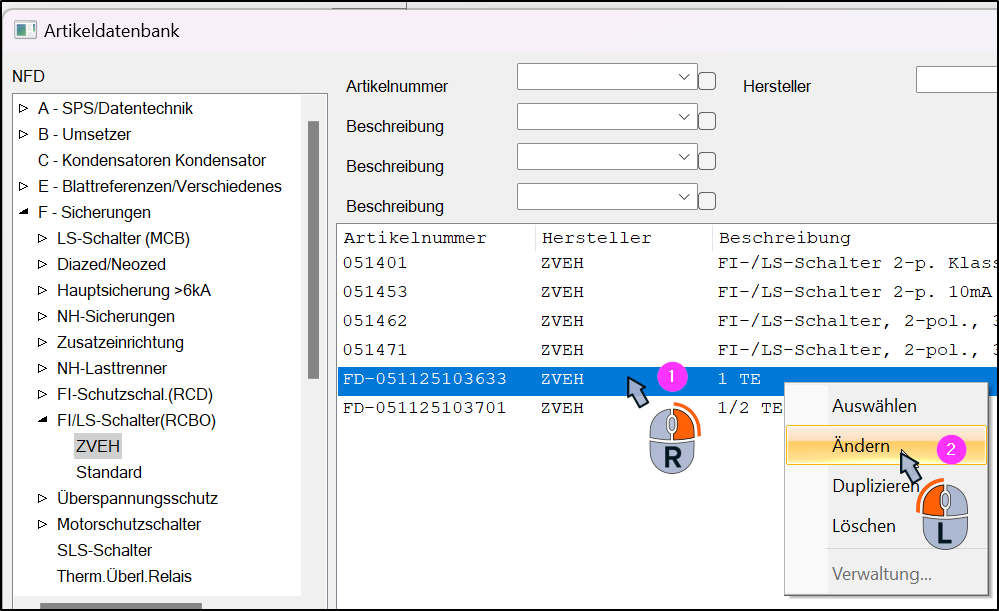

Öffnen Sie den neu angelegten Artikel in der Artikeldatenbank, indem Sie einen rechten Mausklick auf den Artikel ausführen. Im Kontextmenü wählen Sie Ändern mit einem linken Mausklick aus.
3. Die gewünschte Symbolnummer eintragen

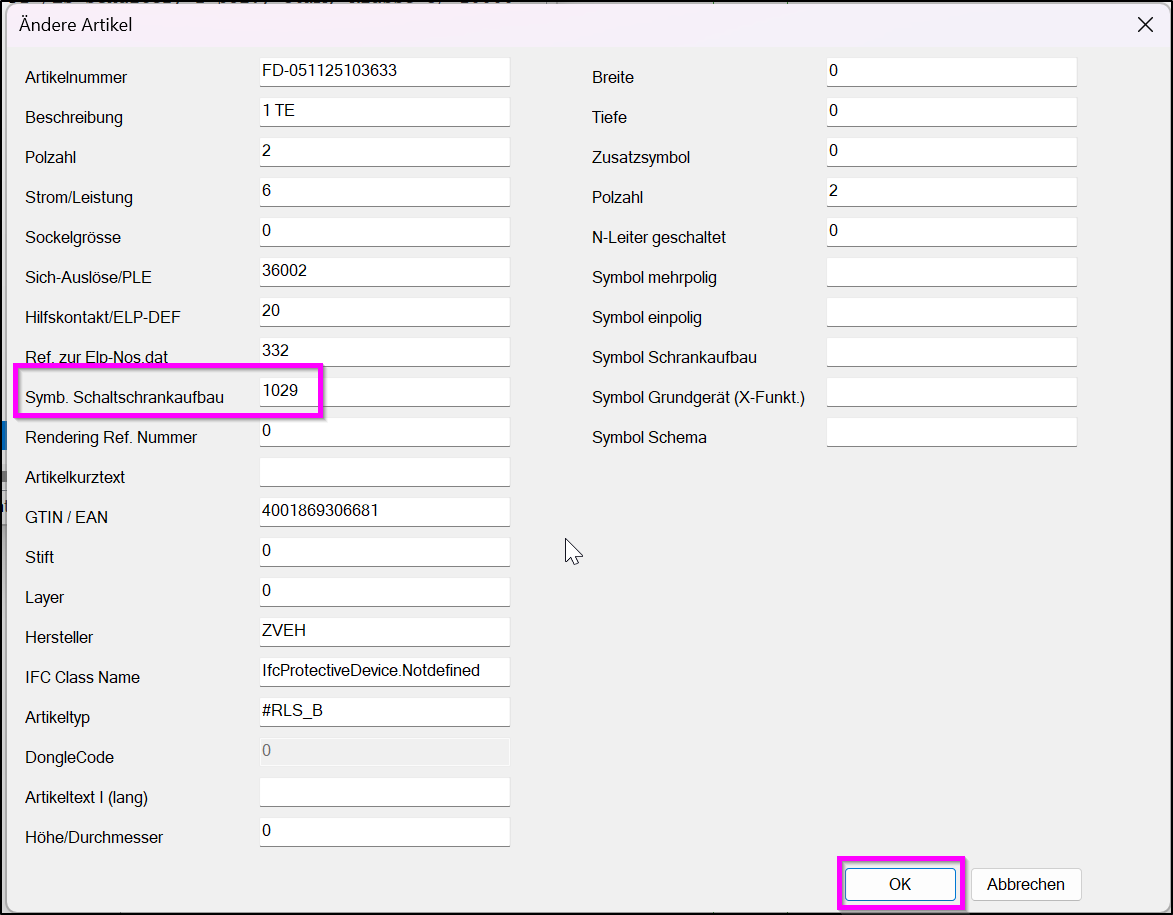

Tragen Sie unter Symb. Schaltschrankaufbau Ihre gewünschte Symbolnummer ein, in diesem Beispiel die 1029.
Bestätigen Sie Ihre Eingabe mit OK.
4. Darstellung im Schrankaufbau
Nachdem das Symbol im Schrankaufbau platziert wurde, nutzt es die neue Darstellung.
