Wie können Ausschnitte erstellt und verwendet werden?

Problembeschreibung:

Es soll nur ein Teil eines Arbeitsmodells dargestellt werden, zum Beispiel in einem Detail oder einem Drucklayout, wie muss hier vorgegangen werden?

Troubleshooting:

1. Ausschnitt erzeugen

• Öffnen Sie das Arbeitsmodell, aus welchem Sie einen Ausschnitt benötigen.
• Wählen Sie das Werkzeug Ausschnitte.




• Es öffnet sich der Dialog Liste aller Ausschnitte.

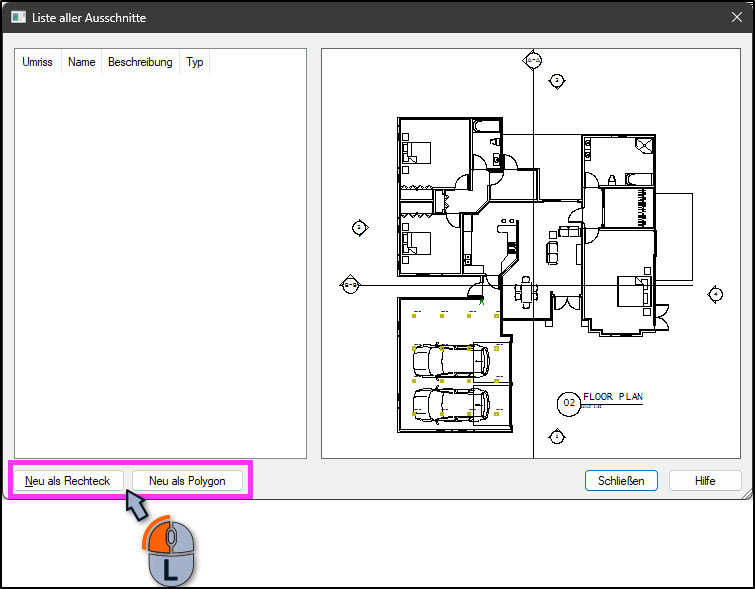

• Wählen Sie hier einen der beiden Button Neu als Rechteck oder Neu als Polygon.




• Neu als Rechteck

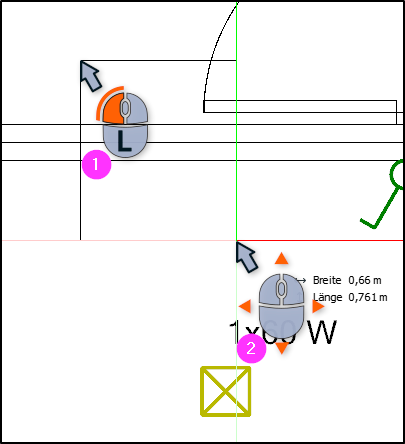

  • Klicken Sie auf den Punkt, an welchem der Ausschnitt beginnen soll (1).
  • Bewegen Sie die Maus zum gewünschten Endpunkt des Ausschnitts (2).




    • Es wird ein Rahmen als Vorschau eingeblendet.
  • Klicken Sie auf den gewünschten Endpunkt des Ausschnitts.
  • Dieser wird nun durch eine blaue gestrichelte Linie dargestellt.
  • Betätigen Sie ESC.
  • Sie können jetzt einen weiteren Ausschnitt erzeugen oder den Dialog schließen.

• Neu als Polygon
  • Klicken Sie auf den Punkt, an welchem der Ausschnitt beginnen soll.
  • Klicken Sie auf alle gewünschten Eckpunkte des Ausschnitts.
    • Es wird eine Linie als Vorschau eingeblendet.
  • Schließen Sie das Polygon durch Klicken auf den Startpunkt der Linie.
  • Dieser wird nun durch eine blaue gestrichelte Linie dargestellt.
  • Betätigen Sie ESC.
  • Sie können jetzt einen weiteren Ausschnitt erzeugen oder den Dialog schließen.
• Hinweis: Ausschnitte dürfen sich auch überschneiden oder deckungsgleich sein.
• Für eine bessere Übersicht können Sie die Ausschnitte umbenennen.

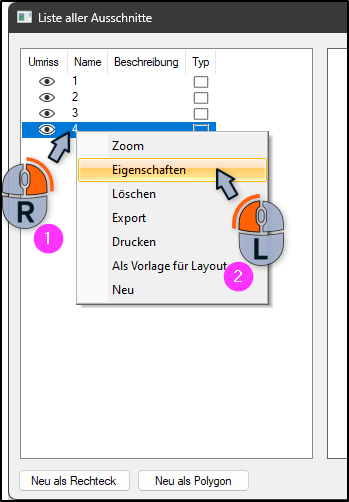

  • Klicken Sie hierfür mit Rechts auf den entsprechenden Ausschnitt und wählen Sie Eigenschaften.





2. Ausschnitt verwenden

• Sie können erzeugten Ausschnitte in Details, Drucklayouts oder an anderer Stelle einfügen.

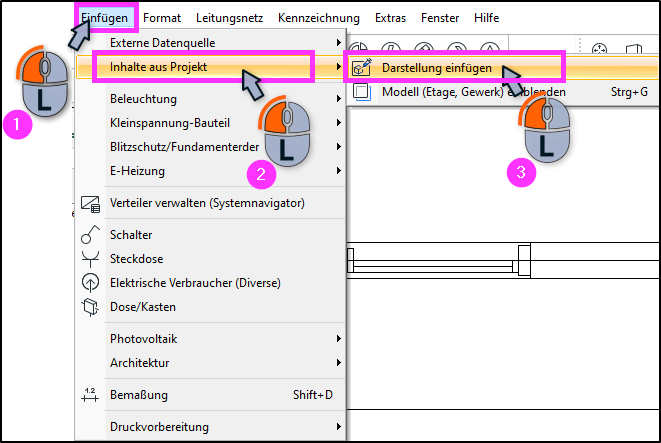

• Z.B. mittels Menü Einfügen > Inhalt aus Projekt > Darstellung einfügen.

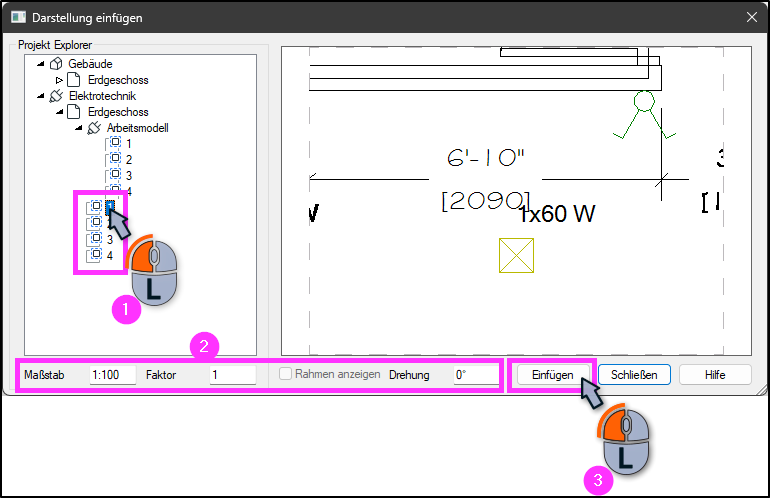

• Markieren Sie im folgenden Dialog den einzufügenden Ausschnitt (1).
• Passen Sie ggf. die Einstellungen an (2).
• Und klicken Sie auf Einfügen (3).
